平扎式快速夹持锁紧工装结构设计

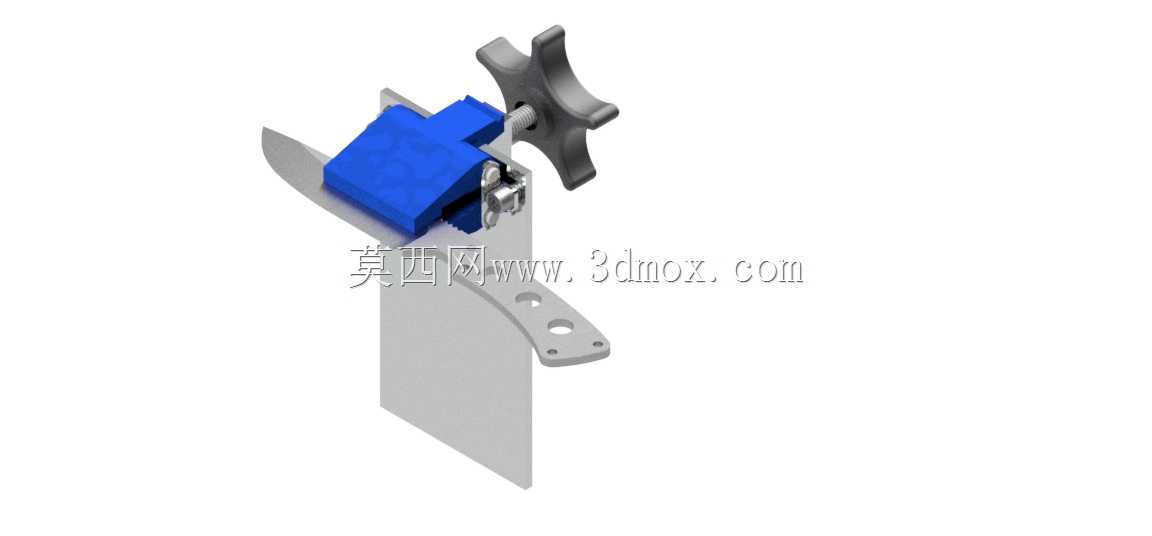

　　这款手动夹持锁紧机构，常应用在小型工位快速装夹、薄壁件临时定位、工装辅具快换的场景里，尤其是在钣金加工工位、实验室试样固定、轻型工装的快速拆装环节，这类无需外接动力源的手动夹持结构，往往比气动、液压夹具的适配性更强，不需要布置气源或油路管线，在零散工位、野外临时作业、小批量试制场景下的使用频率极高。从结构功能来看，该机构通过星形手轮的旋转动作驱动内部压块进给，配合带刃口的支撑基座实现对片状、板状工件的快速夹紧，手轮的多瓣星形结构完全适配手动施力的人机工程要求，不需要额外辅助工具，徒手即可完成锁紧与松开操作，压块与基座接触的面做了防滑咬合设计，锁紧后不会出现工件滑移、松脱的问题，侧面的带孔延伸臂还可以作为辅助定位接口，

　　适配不同规格的定位销、挡块，拓展夹持的适用范围。设计过程中，首先要考虑的是手动操作的力矩上限，星形手轮的直径选型控制在单手施力即可输出足够锁紧力的区间，避免手轮过大造成操作干涉，或是过小导致锁紧力不足无法固定工件；压块的进给行程做了限位设计，防止旋转过位造成内部螺纹副脱开，同时压块与工件接触的端面做了微角度倾斜，在锁紧行程末端会形成向下的分力，把工件牢牢压在基座支撑面上，消除装夹间隙。基座的竖板部分作为主要的支撑承力结构，厚度选型兼顾刚性与轻量化要求，竖板下端预留的安装孔位可以直接固定在工作台面、工装基板上，安装边界的孔位间距按照通用工装的安装孔系设计，不需要额外加工转接板即可适配多数标准工作台的T型槽间距或是孔系安装要求。

　　整个机构的运动副没有复杂的传动结构，螺纹副采用梯形螺纹设计，比普通三角螺纹的耐磨性更好，反复锁紧松开的使用寿命更长，手轮与螺杆的连接采用防松销固定，长期使用不会出现手轮与螺杆滑脱的问题。在实际选型应用时，需要注意该机构的夹持厚度范围，压块的最大开口量适配常见的薄板类工件装夹需求，如果需要夹持更厚的工件，可以通过更换不同长度的螺杆来拓展夹持范围，不需要改动其余结构件；压块的蓝色部分采用非金属耐磨材质，在夹持表面质量要求较高的工件时，不会压伤工件表面，若需要夹持硬度较高、切削力较大的工件，也可以更换为金属压块来提升夹持刚性。这类手动夹持结构的优势在于结构紧凑，不需要额外的动力配套，安装后即可投入使用，维护成本极低，

　　日常使用仅需要定期在螺纹副处涂抹润滑脂即可保证操作顺畅，不会出现气动夹具的漏气、液压夹具的漏油等故障问题，在小批量生产、工装调试、试样检测等场景下，能够大幅缩短工件装夹的辅助时间，提升作业效率。从安装边界来看，整个机构的横向占用空间较小，在密集排布的工装工位上也可以并排安装多个，不会出现操作空间干涉的问题，竖板的高度设计预留了足够的手轮操作空间，锁紧和松开动作时手部不会与基座或是安装面发生磕碰，侧面的延伸臂除了辅助定位之外，也可以作为行程触发的安装座，加装位置检测元件来反馈夹持状态，适配半自动化工位的信号采集需求。结构上没有易损的复杂零件，所有零部件都可以采用常规的机加工工艺制作，加工成本较低，适合作为通用工装配件批量制作储备，在不同的作业场景下灵活调用。
