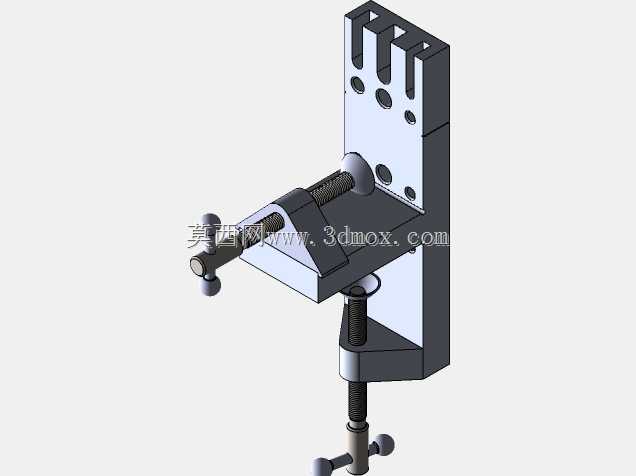

沃尔夫克拉夫特快速压紧夹持工装结构

　　这款手动压紧夹持结构，常被应用在小型工件的机加工定位、装配工位临时固定、检测工序的工件夹持场景中，尤其适合小批量多品种的柔性生产工位，无需外接动力源，操作人员单手即可完成锁紧与释放动作，在没有气源、电源的野外维修、临时加工场景下也能稳定使用。从结构设计逻辑来看，整个部件采用立式安装布局，主体安装基座上预留了三个等距的安装通孔，可直接通过螺栓固定在工作台面、工装基板或者专用夹具的安装面上，安装孔的孔位公差按照IT7级精度设计，能保证安装后夹持臂的运动轨迹与基准面的垂直度控制在0.02mm以内，避免夹持过程中出现工件翘起、定位偏移的问题。基座的侧面集成了T型导向槽，与滑动压臂的导向凸台采用间隙配合，配合间隙控制在0.01-0.

　　03mm之间，既保证压臂上下滑动时无卡滞，又能限制压臂的周向转动，保证压紧力始终垂直作用在工件表面。操作端采用双球头手柄设计，手柄与锁紧螺杆采用螺纹连接，操作人员扳动手柄时，螺杆会带动楔形锁紧块动作，楔形块的斜面角度设置为7度，小于金属接触面的自锁角，当压紧到位后，即使受到工件的反向冲击力，锁紧结构也不会自行松脱，无需额外增加防松结构。压头部分采用可更换式设计，端部的压头与压臂通过螺纹连接，可根据被夹持工件的材质、表面形状更换不同材质、不同端面形状的压头，比如夹持软质金属或者塑料工件时，可以更换尼龙压头避免夹伤工件表面，夹持异形工件时可以更换仿形压头增大接触面积，降低单位面积压力防止工件变形。从安装边界尺寸来看，

　　整个结构的总高度控制在120mm以内，安装基座的宽度为32mm，厚度为25mm，在工装台面上安装时占用的安装空间极小，适合在密集排布的多工位工装板上使用，相邻两个夹持结构的最小安装间距可以控制在40mm，不会出现操作干涉的问题。压臂的行程设计为25mm，可兼容不同厚度的工件夹持需求，当压臂抬升到最高位置时，压头下端面距离安装基准面的高度为45mm，足够容纳大部分小型机加工零件、电子组件、小型钣金件的夹持需求。锁紧力的传递路径经过专门优化，操作人员施加在手柄上的力经过螺杆放大、楔形块二次增力后，最终作用在压头处的最大压紧力可以达到800N，足够应对铣削、钻孔等轻载机加工工序的夹持需求，不会因为切削力的作用导致工件移位。

　　整个结构的所有运动部件都设计有防尘结构，导向槽的端部加装了防尘挡片，避免加工过程中的切屑、粉尘进入导向配合面，导致滑动卡滞或者配合面磨损，日常维护只需要定期在导向面和螺纹处涂抹少量润滑脂即可，无需复杂的拆解保养。在装配工位使用时，这款夹持结构可以快速固定待装配的壳体类零件，解放操作人员的双手，提升装配效率；在检测工序中，可以配合百分表、影像测量仪使用，稳定固定待测工件，避免测量过程中工件晃动导致的测量误差；在小型零件的粘接、焊接工序中，也可以用来持续施加压紧力，直到粘接剂固化或者焊缝冷却，保证零件之间的配合位置精度。结构的所有受力部件都采用45号钢调质处理，表面进行发黑防锈处理，在常规车间环境下使用不会轻易生锈，耐磨性能满足三年以上的日常使用需求，易损件只有端部的压头，更换成本极低，不需要整体更换结构就能适配不同的夹持场景。
