带键槽轴孔圆盘式机械传动轮结构

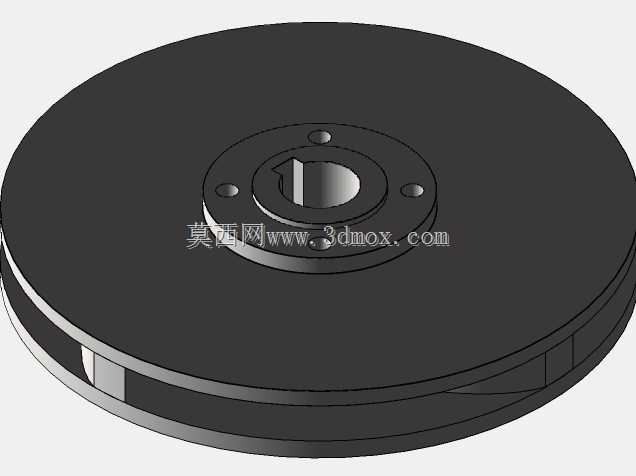

　　这款盘类传动构件的设计，最初是面向低速重载的间歇传动场景做的结构优化，区别于常规平带轮的光面内孔设计，中心轴孔采用单键槽配合结构，能在传递扭矩时避免轴与轮毂之间出现周向打滑，适配的轴径公差带选取H7/k6过渡配合，既保证装配时的定位精度，也能在长期交变载荷下减少配合面的微动磨损。从整体外形来看，构件主体为等厚度圆盘结构，轮毂位置做了局部凸起加厚，凸起高度刚好覆盖键槽的轴向长度，避免键槽位置的壁厚不足导致应力集中，轮毂端面上均匀分布4个螺纹安装孔，孔位的分度圆直径经过反复校核，既不会因为离中心太近干涉轴的装配，也不会因为离外缘太近削弱盘体的结构强度，安装时可以通过这四个孔实现构件与相邻传动部件的轴向锁紧，不需要额外加装轴端挡圈就能完成轴向定位。

　　在实际应用场景中，这类盘式传动构件常被用在包装设备的送料分度机构、小型输送线的从动端传动、以及轻工机械的间歇进给单元里，盘体的外缘可以根据实际使用需求包覆橡胶摩擦层、加工同步齿形或者直接作为制动盘使用，本次设计的盘体外缘预留了2mm的加工余量，现场装配时可以根据实际传动形式做二次精加工，不需要重新制作基础胚体，大幅降低现场改型的成本。设计过程中特意将盘体的非配合面做了等壁厚处理，整个圆盘除了轮毂凸起位置，其余区域的厚度保持一致，在铸造或者钣金加工时都能减少材料内应力，避免长期使用后出现盘体翘曲变形，键槽的位置选取在轮毂的受力侧，键槽的圆角半径按照轴径的1/20选取，从根源上减少键槽根部的应力集中系数，经过扭矩校核，该结构能传递的最大扭矩比同尺寸光孔轮毂结构高出40%左右，完全满足中低速传动的载荷需求。

　　安装边界方面，盘体的总厚度控制在适配常规轴承座的安装间距范围内，轮毂凸起的轴向长度比配合轴段的长度短1mm，装配时不会出现轮毂顶到轴承端面的情况，四个安装孔的螺纹深度为轮毂凸起厚度的2/3，既保证螺纹连接的啮合长度足够，也不会因为钻穿轮毂导致螺纹孔出现滑牙问题。盘体的背面设计有一圈浅凹槽，凹槽的位置刚好对应安装孔的分度圆，装配时可以容纳连接螺栓的头部突出部分，让盘体背面能完全贴合安装基准面，不需要额外加工沉孔，减少机加工工序。在做三维建模的时候，所有配合面的拔模斜度都按照1:50设置，适合采用铸件胚体后续精加工的工艺路线，非配合面的表面粗糙度要求控制在Ra6.3，配合面和键槽侧面的粗糙度要求为Ra1.6，平衡了加工成本和使用精度要求。

　　从功能特性来看，这款构件没有多余的冗余结构，整体重量比同规格的实心辐条式带轮轻15%左右，转动惯量更低，在频繁启停的间歇传动场景下，能有效降低驱动轴的启动负载，减少电机的瞬时电流冲击。盘体的外缘做了小尺寸的倒角处理，装配传动带或者包覆摩擦层时不会割伤带体，也能避免安装过程中尖锐边缘划伤操作人员。中心轴孔的两端都加工了导入倒角，装配时能快速对准轴端，减少装配时的磕碰损伤，键槽的端部采用铣刀加工的自然圆角，不需要额外修磨就能适配标准平键的安装，现场装配时不需要二次锉修键槽，大幅提升装配效率。
