带蛇形盘管立式啤酒酿造发酵罐体

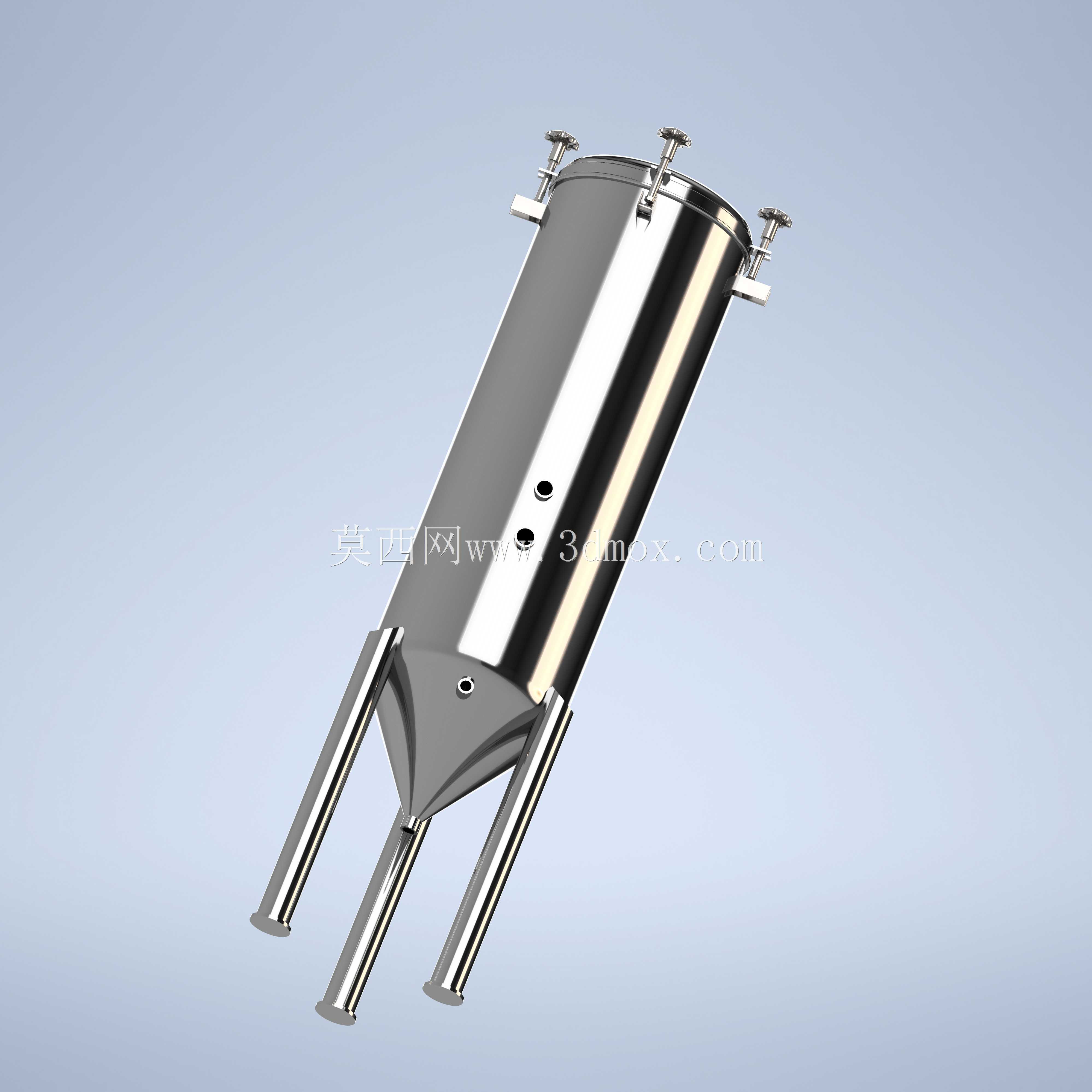

　　该立式罐体为啤酒酿造工序中核心的发酵单元设备，整体采用卫生级不锈钢材质打造，适配精酿啤酒生产场景下的麦汁发酵、冷储及后熟工序，可满足小型工坊、餐吧自酿场景的批次生产需求，罐体结构兼顾物料接触的卫生要求与温控调节的功能需求。从结构设计来看，罐体主体为立式圆柱结构，下部采用锥底收口设计，锥角角度经过流体力学校核，可保障发酵完成后酵母泥的自然沉降与顺畅排出，锥底末端预留出料接口，可对接后续清酒输送或排污管路。罐体顶部设置多组快开式接口，分别可用于安装压力表、安全阀、投料口、排气阀以及清洗装置，快开结构采用卫生级卡箍连接形式，无需额外工具即可完成拆装，满足日常清洗与配件更换的操作需求。罐体侧壁预留两组径向接口，

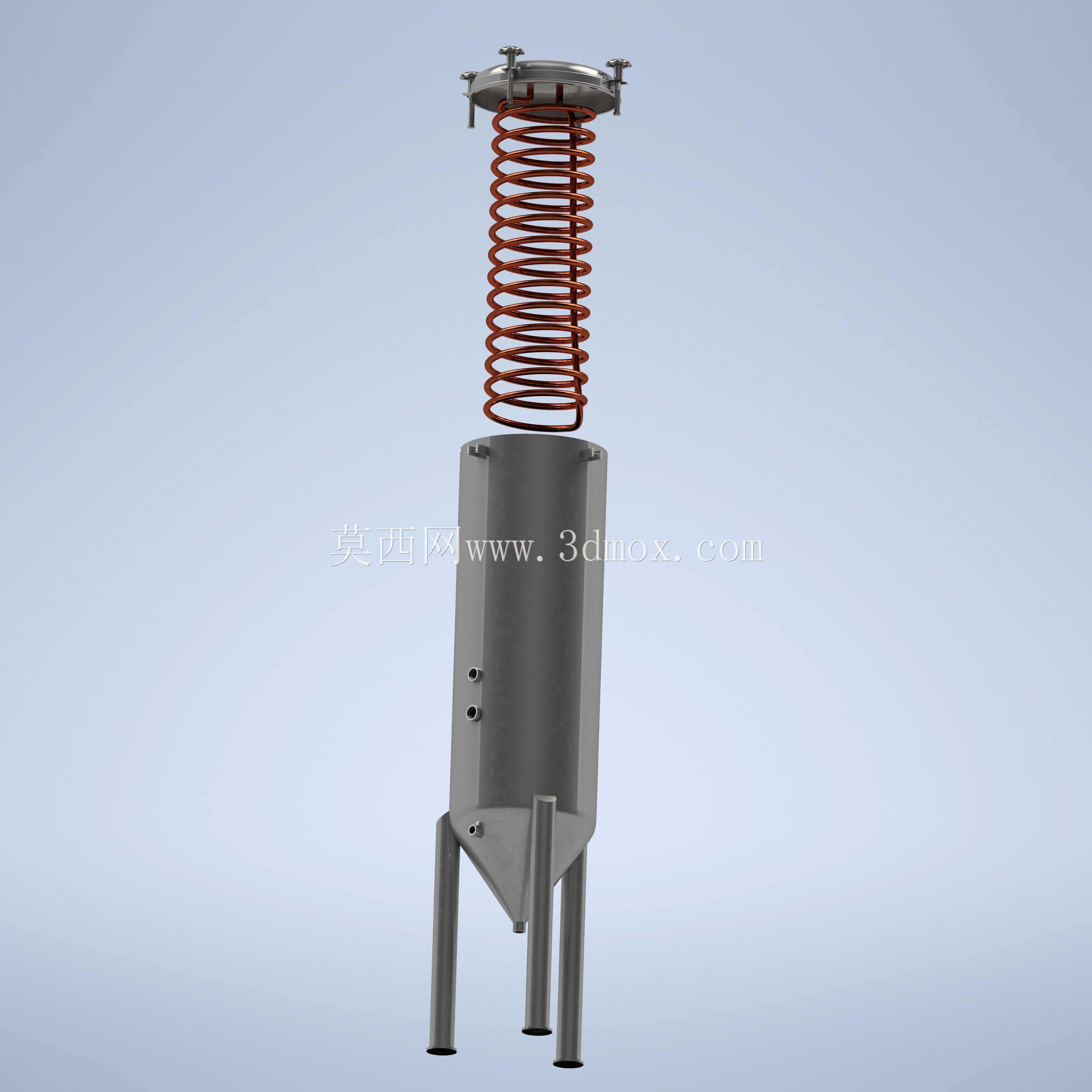

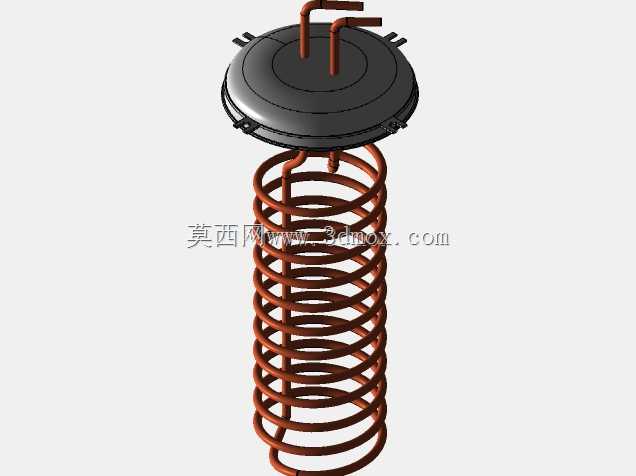

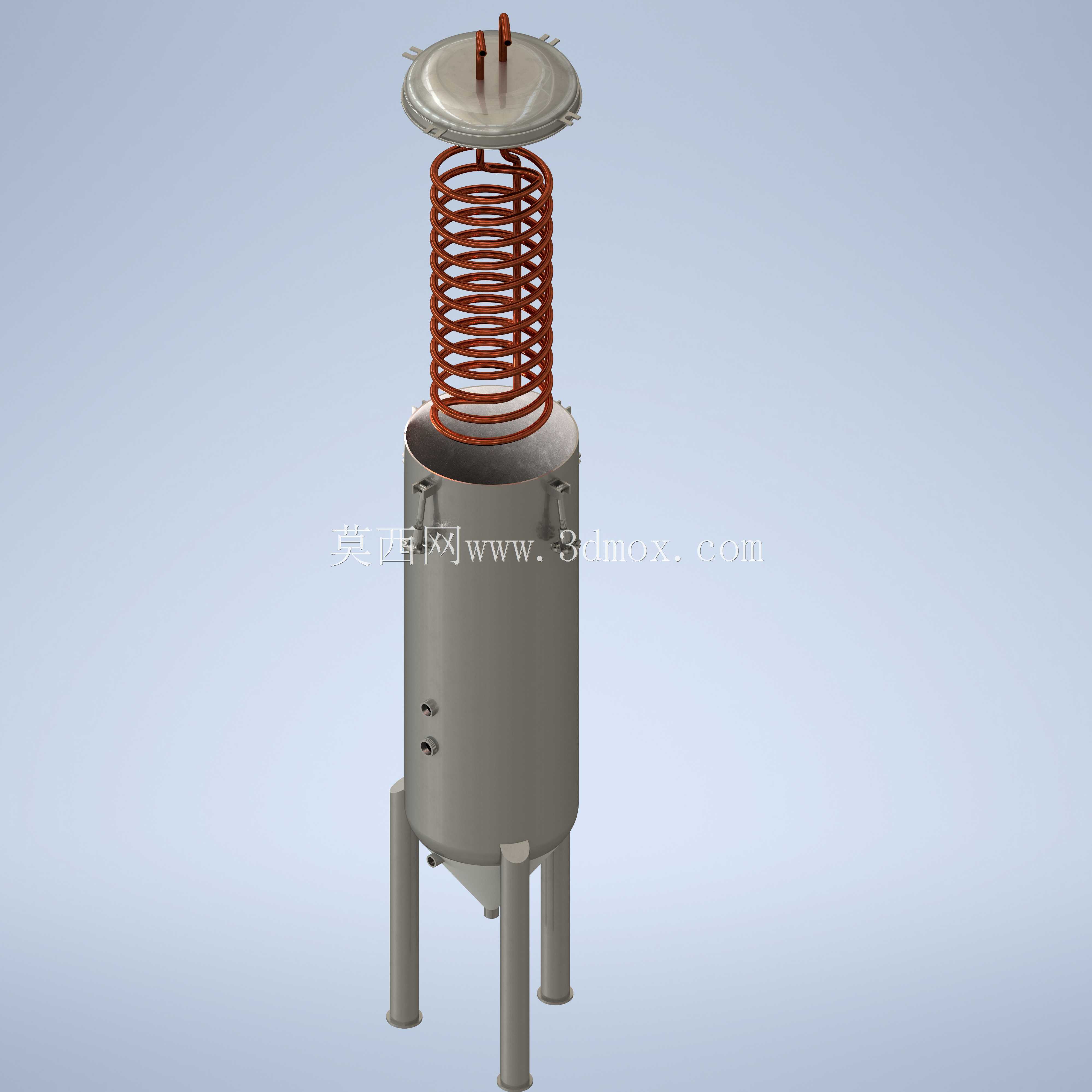

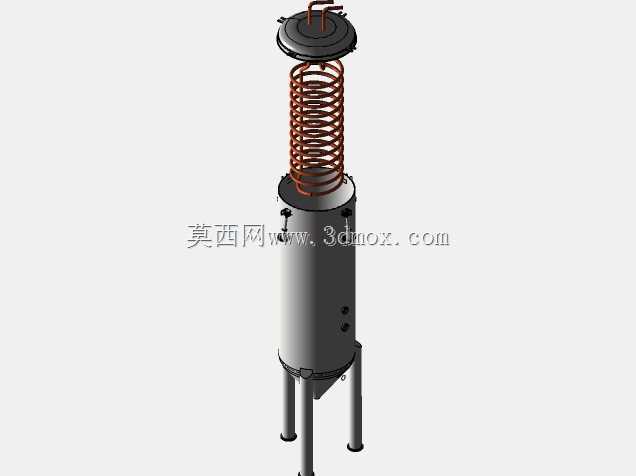

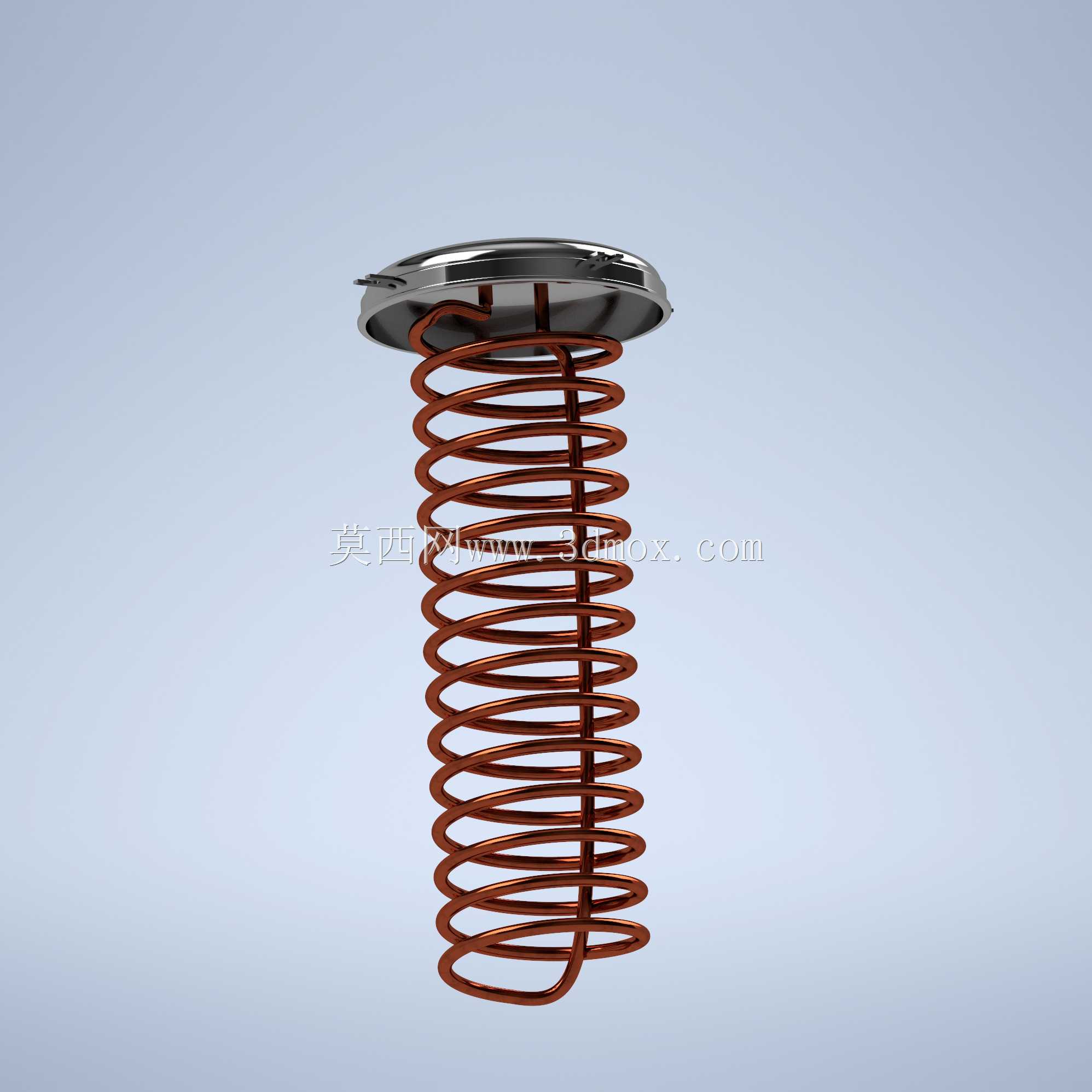

　　为温度检测探头与冷媒进出口的安装位，内部集成的蛇形盘管沿罐体内壁螺旋排布，可通入冰水或冷媒介质，通过管壁与罐内发酵液完成热交换，精准控制发酵过程的温度区间，避免发酵过程中酵母代谢产热导致的罐内温度超标，影响啤酒风味稳定性。支撑结构采用三根均布的抛光不锈钢支腿，支腿与罐体下锥段采用焊接连接并做圆弧过渡处理，无卫生死角，支腿底部可配置可调脚杯，适配不平整的安装地面，保障罐体放置的垂直度，避免因倾斜导致的液位检测偏差、出料残留等问题。从安装边界来看，罐体整体为立式长轴结构，安装时需预留顶部操作空间，满足顶部阀门操作、清洗作业的操作距离，侧面需预留盘管接口、检测探头的管路接驳空间，底部锥底下方需预留出料管路的安装与阀门操作空间，

　　整体占地面积较小，适配空间有限的小型酿造场景。设计过程中充分考虑卫生级设备的清洗需求，所有内壁焊缝均做抛光打磨处理，内壁粗糙度达到卫生级要求，避免物料残留滋生杂菌，罐体内壁无直角死角，配合顶部安装的清洗球可实现全内壁的CIP原位清洗，无需拆解罐体即可完成内部清洁作业，降低日常维护的工作量。罐体顶部的吊耳结构可满足设备吊装就位的需求，吊装时受力点均匀分布，避免吊装过程中罐体变形，影响密封性能。在实际使用场景中，该罐体可完成从麦汁接种、恒温主发酵、降温后熟、酵母沉降回收的全流程工序，蛇形盘管的换热面积经过匹配计算，可满足常规艾尔、拉格啤酒发酵过程的温控速率要求，避免换热不足导致的发酵周期延长，或是换热过快导致的酵母应激问题。

　　罐体侧壁的人孔（图中侧壁预留的大尺寸接口）可方便操作人员进入罐体内部进行深度检查与维护，人孔采用压紧式密封结构，密封件为食品级硅胶材质，耐受常规清洗消毒剂的腐蚀，长期使用无泄漏风险。支腿的高度设计经过优化，既保障锥底出料口有足够的高度对接输送泵，又避免整体高度过高导致的顶部操作不便，适配常规酿造车间的层高要求。
