可移动发动机翻转维修支架结构设计

　　这款轮式可翻转维修支架，主要面向汽保维修、小型动力总成拆解装配场景设计，日常在汽修门店、设备维保车间、小型动力单元返修工位承担工件承托、角度翻转、工位转运的功能，解决大重量异形工件维修时人工抬扶费力、角度调整不便、工位间转移困难的实际问题。

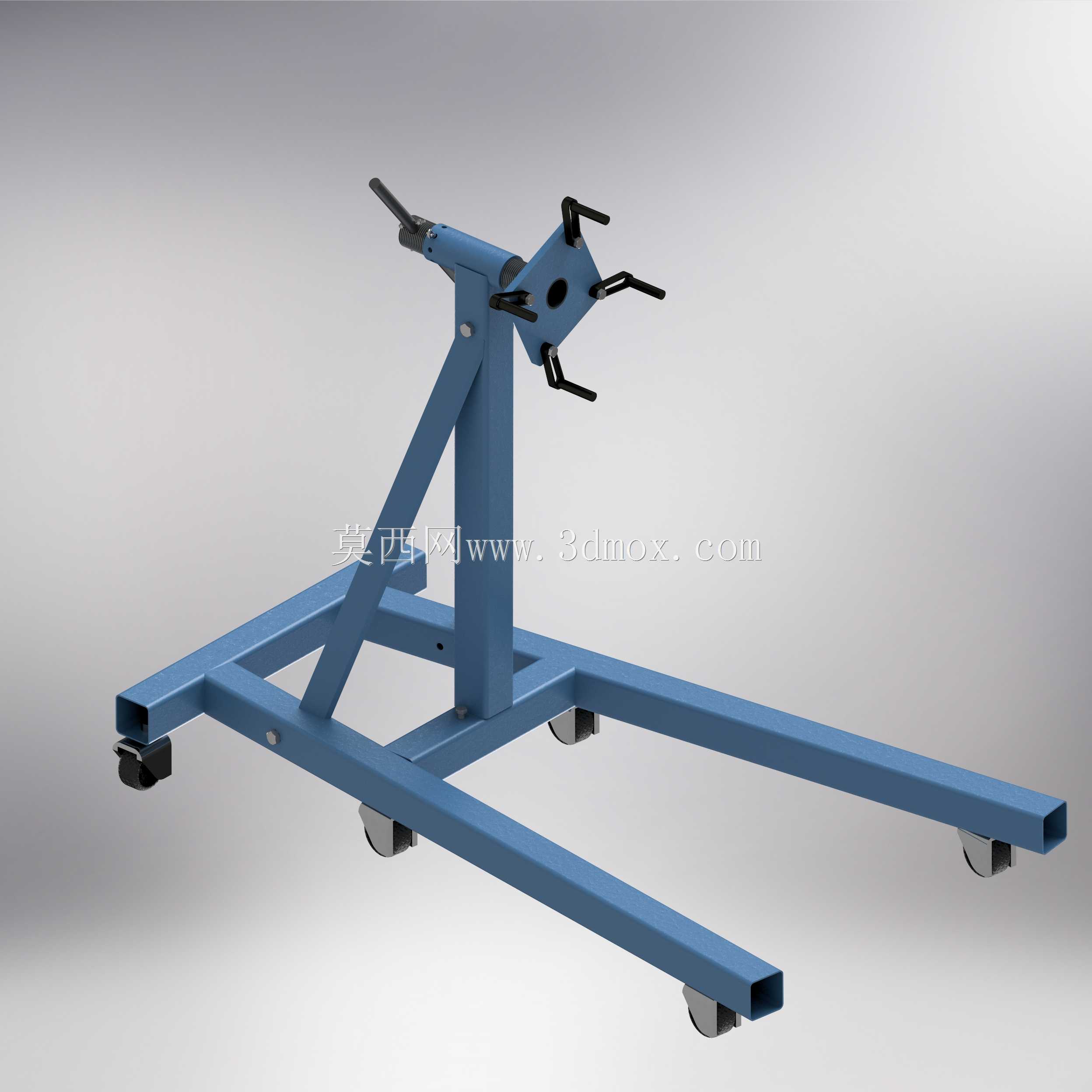

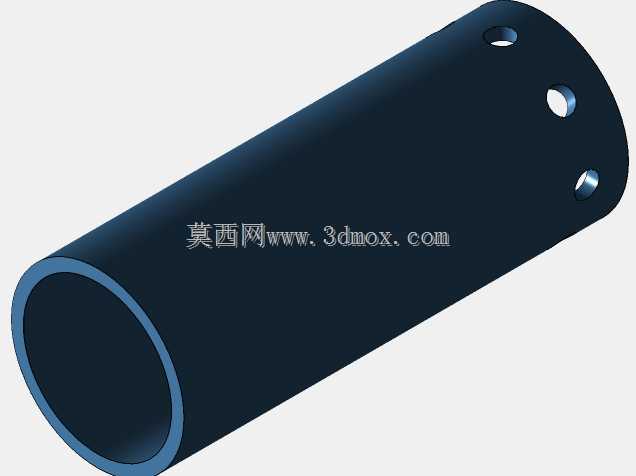

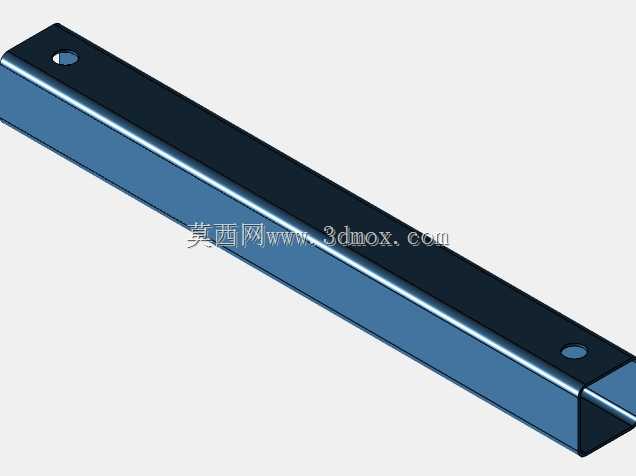

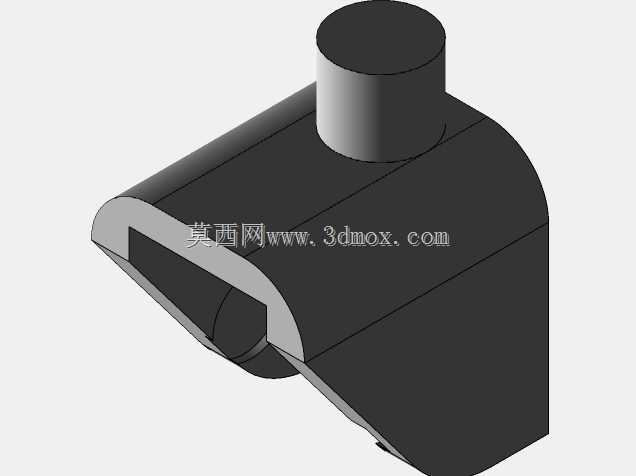

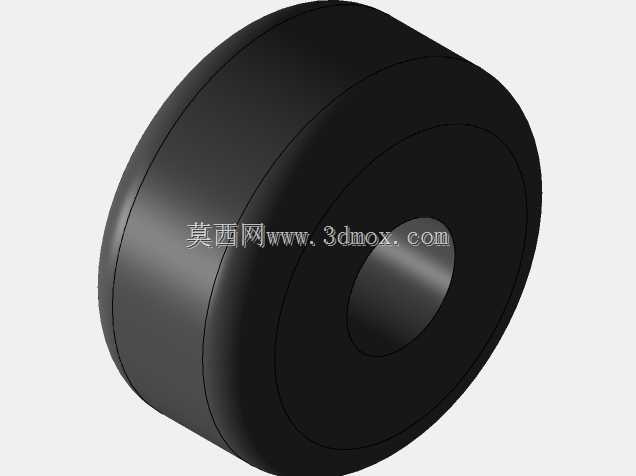

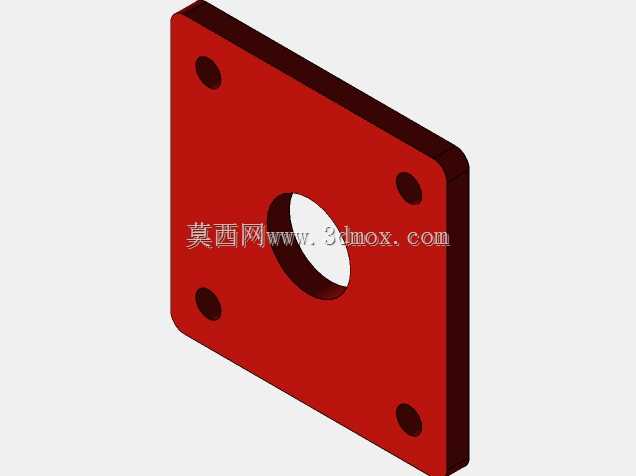

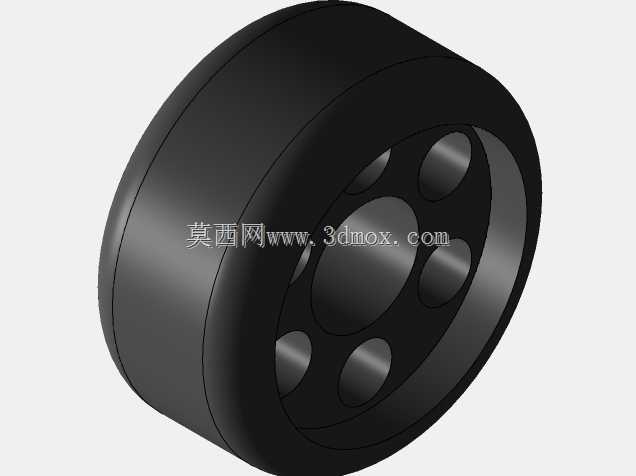

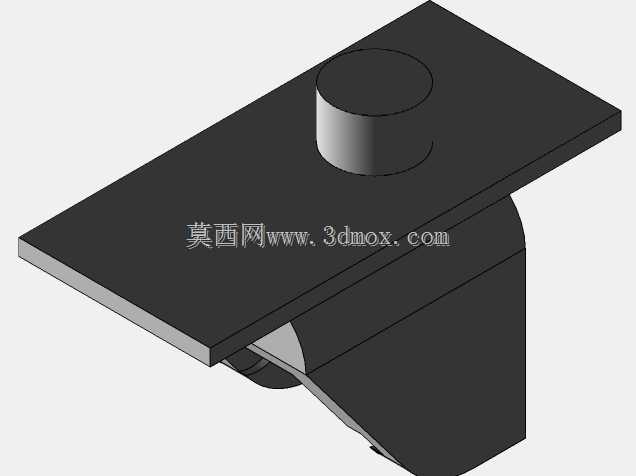

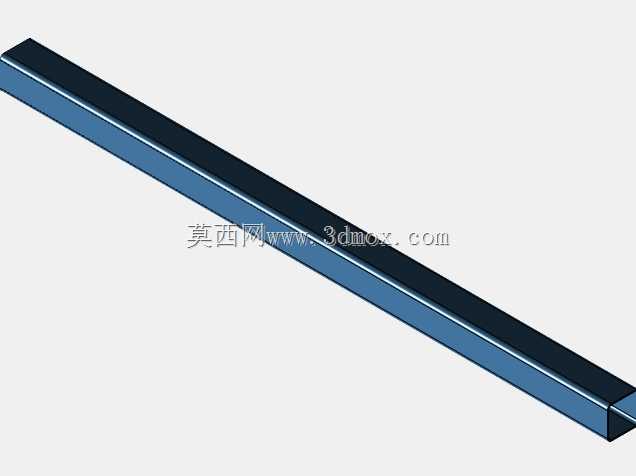

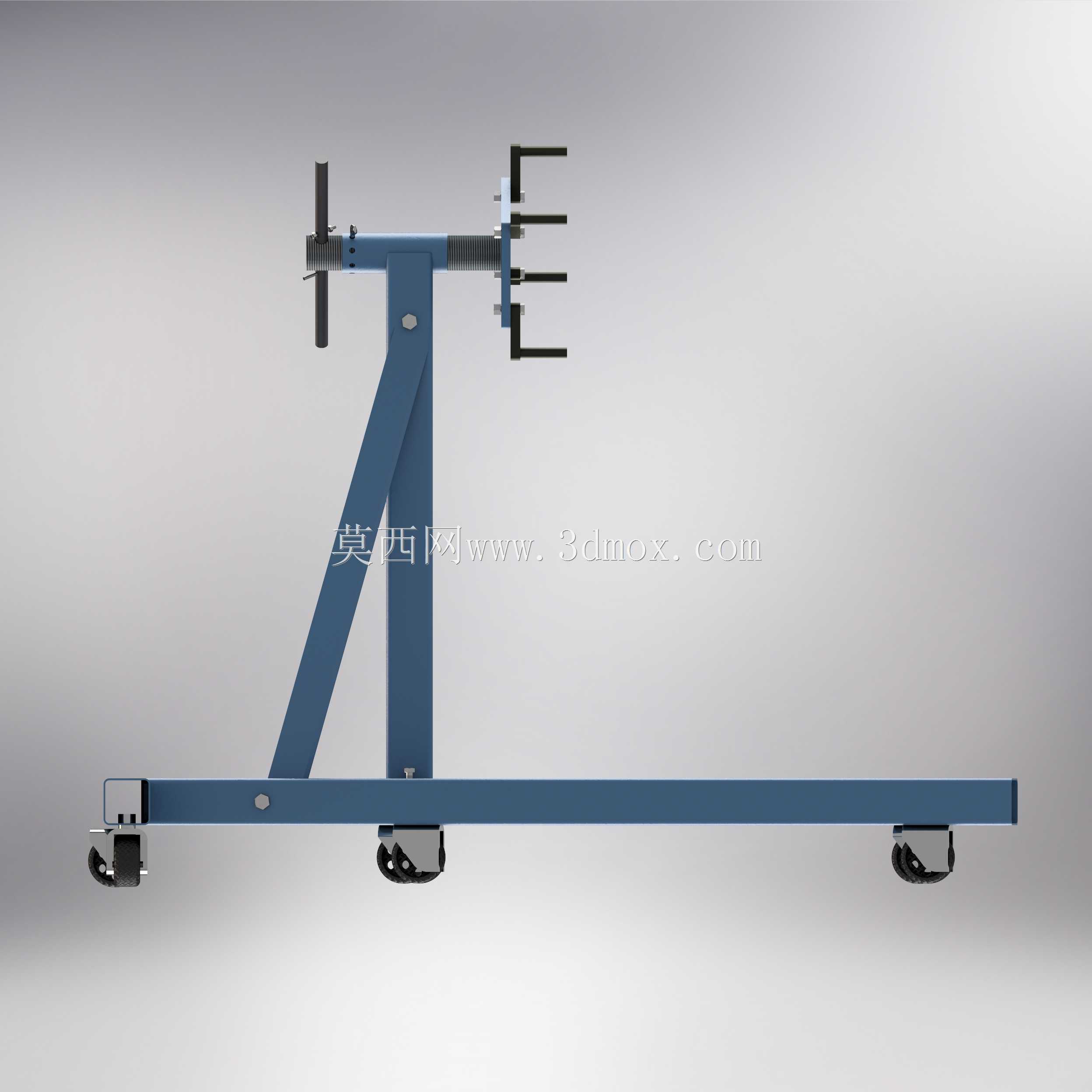

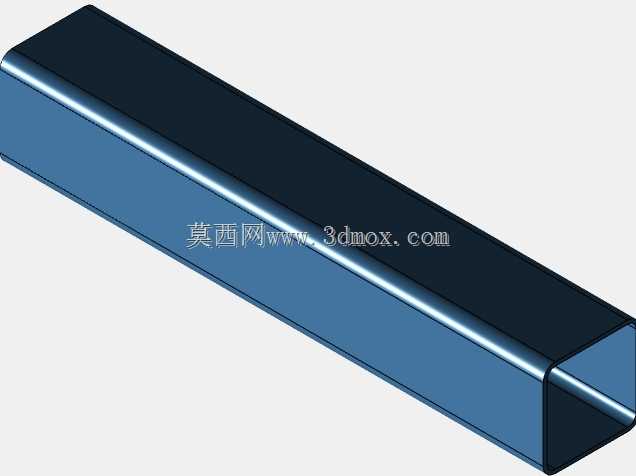

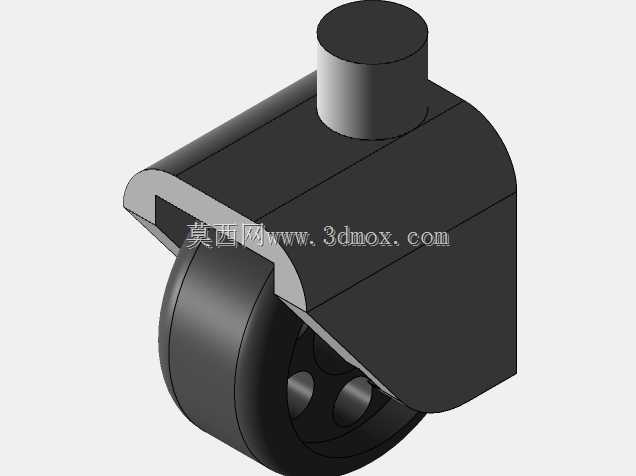

　　从实际使用场景出发，支架底部采用H型方管焊接框架结构，这种布局的优势在于侧向稳定性极强，当上部挂载的工件重心偏置时，框架的横向跨距可以提供足够的抗倾覆力矩，避免支架侧翻。底部四个支撑端均安装万向脚轮，其中两个脚轮带刹车锁止结构，在需要转移工位时，解锁刹车即可单人推动支架连同挂载工件移动，无需额外吊装设备辅助；到达指定工位后锁止刹车，脚轮的橡胶轮面接触地面形成静摩擦，可保证维修作业过程中支架不会发生滑移。框架的方管选型经过承重校核，管壁厚度满足常规小排量发动机、小型传动总成的承重需求，焊接位置均做满焊处理，焊后打磨去应力，避免长期承重出现焊缝开裂的问题。

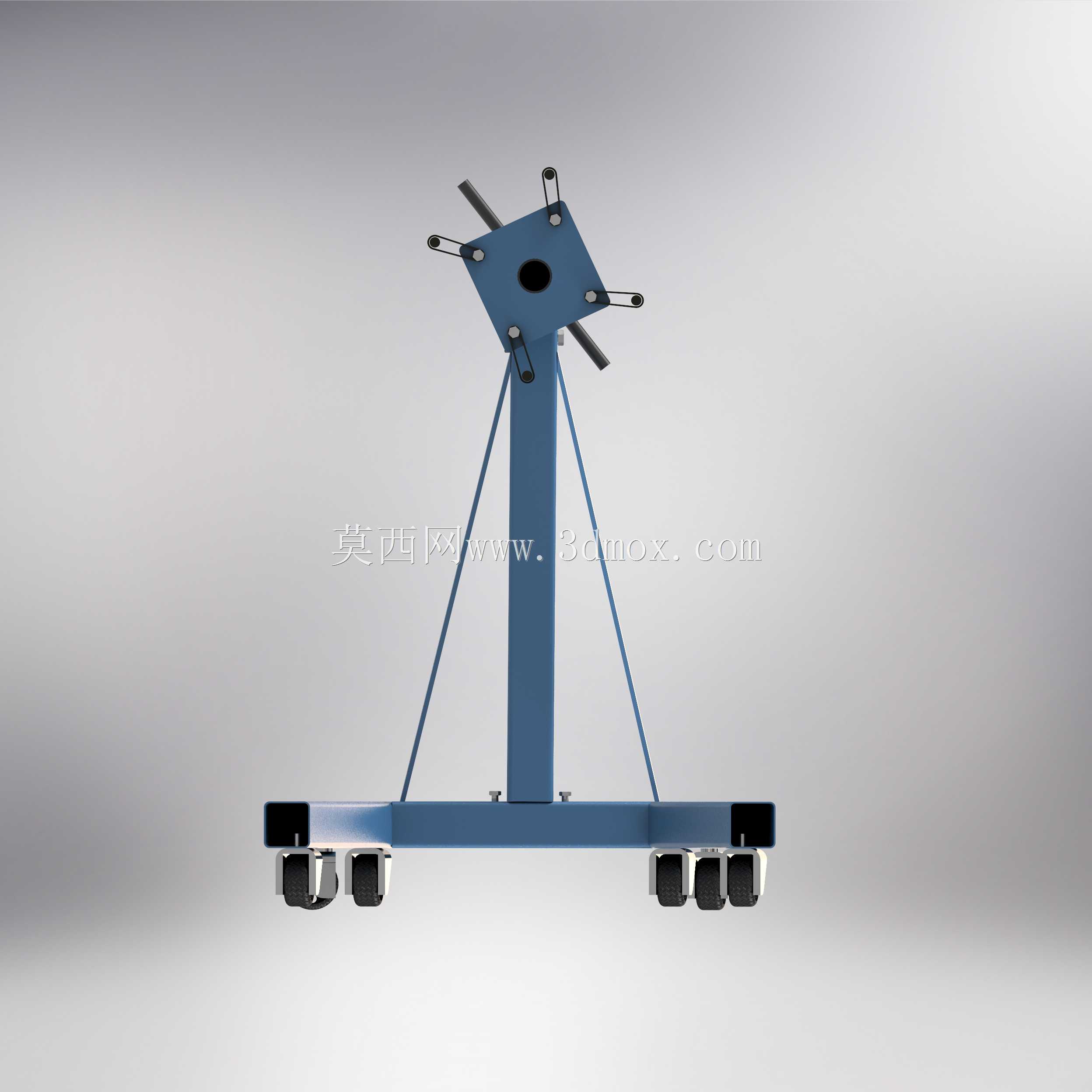

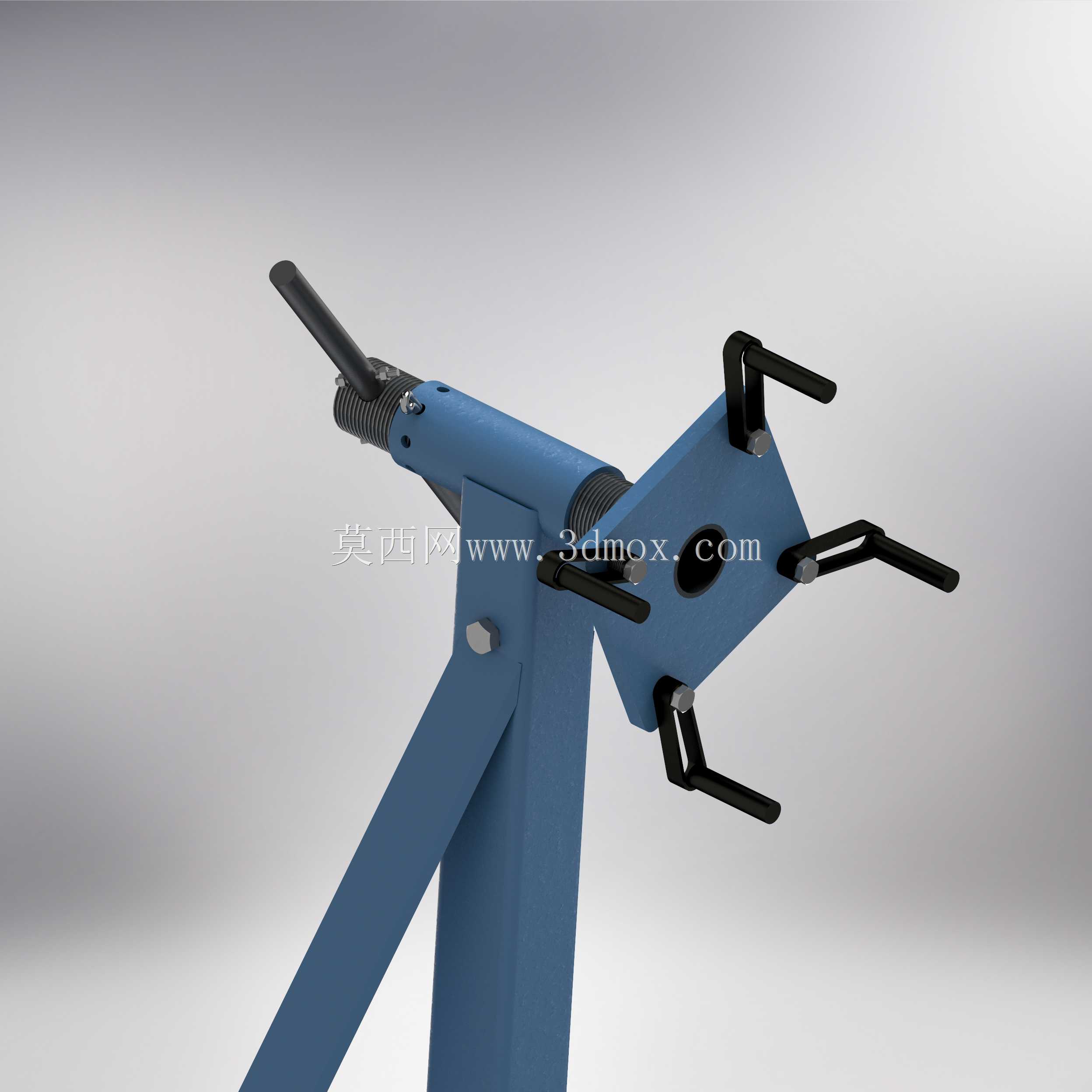

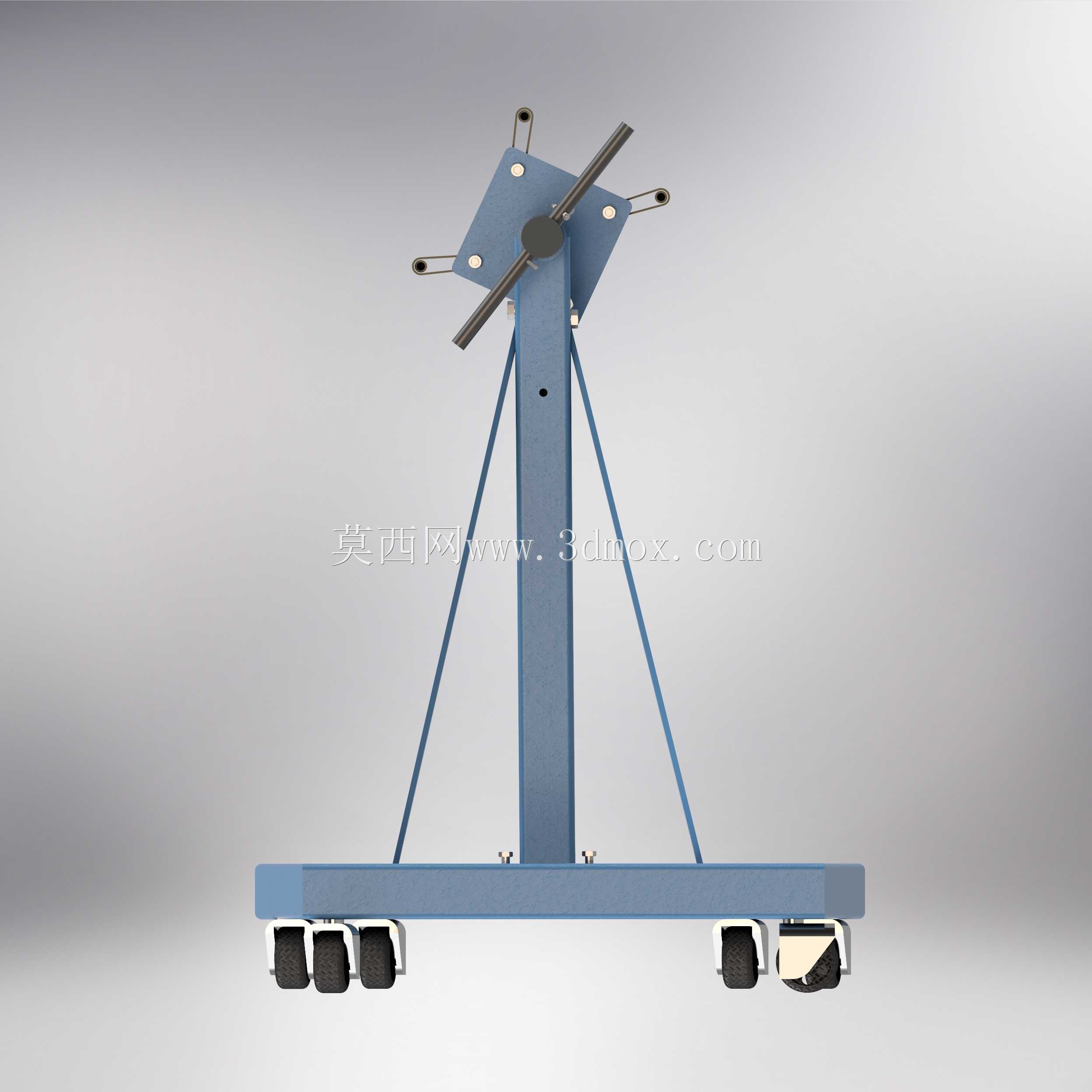

　　上部的翻转支撑结构采用斜撑式立柱设计，立柱与底部框架之间通过斜向方管支撑形成三角稳定结构，相比直立柱结构，斜撑可以将上部挂载的载荷直接传导至底部框架的纵向梁上，减少立柱根部的弯矩集中，提升整体结构的刚性。翻转主轴安装在立柱顶端的轴承座内，转动阻尼可通过端部的锁紧手柄调节，当需要调整工件角度时，松开锁紧手柄，即可手动转动挂载盘带动工件360度旋转，调整到适合操作的角度后锁止手柄，主轴即可被牢牢固定，不会在拆解螺栓、敲击作业时发生意外转动。前端的挂载盘采用四爪可调结构，四个安装爪可沿盘体的滑槽径向调整位置，适配不同安装孔位的工件，无需额外制作转接板即可兼容多款常见的小型动力总成，提升支架的通用适配性。

　　在安装边界设计上，支架的整体高度控制在成年人腰部到胸部之间的操作区间，作业时无需过度弯腰或抬臂即可接触到工件的大部分位置，符合人体工程学操作要求。底部H型框架的纵向梁长度经过优化，当挂载较重工件时，纵向梁的前端延伸长度可以平衡工件的前倾力矩，即使工件完全翻转至朝下位置，支架的重心依然落在四个脚轮围成的支撑面内部，不会出现前倾翘头的问题。挂载盘的中心高度预留了足够的工件下沉空间，当工件翻转至朝下位置时，工件最低点距离地面仍有足够的安全间隙，不会与地面或者底部框架发生碰撞干涉。

　　设计过程中特意规避了冗余结构，整体没有多余的装饰性部件，所有结构均为功能性设计：方管框架的边角均做倒角打磨，避免作业时剐蹭操作人员；锁紧手柄采用加长力臂设计，无需借助额外工具即可徒手锁止到位；脚轮的安装位置隐藏在框架方管的底部，不会突出到框架外侧占用额外的通行空间，在狭窄的车间工位内也可以灵活移动转向。实际使用中，这类支架可以大幅降低维修作业的劳动强度，原本需要两个人配合抬扶翻转的工件，借助该支架单人即可完成角度调整、固定、转运的全流程操作，同时可以避免人工抬扶时的工件滑落、人员砸伤的安全隐患，是小型动力总成维修工位非常实用的辅助工装。
