穿芯式400/5变比电流互感器结构设计

　　这款穿芯结构的电流互感器，主要面向低压配电系统的电流检测、计量与保护回路使用，在工厂低压进线柜、电容补偿柜、电机控制柜以及楼宇配电的分支回路中都有广泛适配场景，核心作用是将主回路的大电流按固定变比转换为标准5A小电流，给后续的计量仪表、继电保护装置、电流变送器提供匹配的输入信号，同时实现主回路与二次检测回路的电气隔离，避免高压串入二次侧损坏设备、威胁运维人员安全。

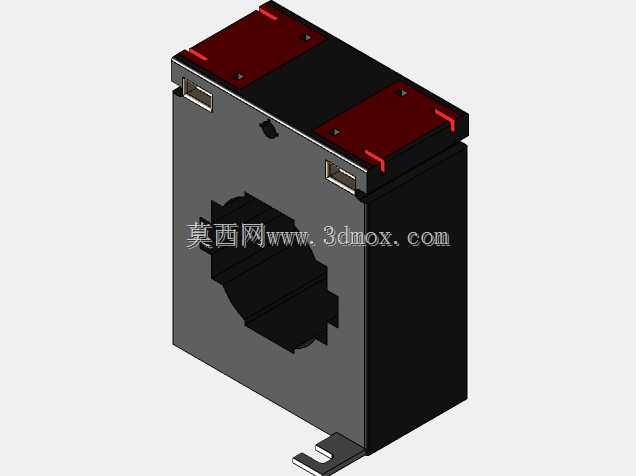

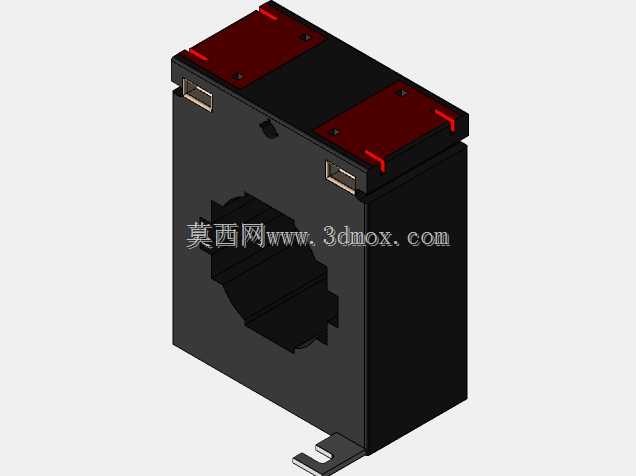

　　从结构设计思路来看，整体采用方型塑壳封装形式，外壳选用阻燃绝缘工程塑料注塑成型，既可以给内部的铁芯、二次绕组提供可靠的机械防护，也能满足配电设备的电气绝缘要求，避免相邻带电部件之间发生爬电、击穿问题。中部预留的方形穿芯窗口是主回路母排或者电缆的穿越通道，设计时充分考虑了常规400A载流量对应的母排尺寸边界，单根矩形铜排或者多根并联电缆都可以顺利穿过窗口，不需要额外弯折母排，能减少现场安装的母排加工工作量。顶部的两个红色端盖区域是二次绕组的接线端子防护位，端子采用嵌入式设计藏在端盖下方，既可以防止运维过程中误碰带电端子，也能避免积灰、凝露导致的端子接触不良或者绝缘下降问题，端子旁预留的标识位可以清晰标注S1、S2极性，避免现场接线时极性接反导致计量反向、保护误动的问题。

　　安装结构上，壳体底部预留了卡扣式安装位，既可以适配标准35mmDIN导轨的快速卡装，也可以通过壳体上的固定孔使用螺丝直接固定在安装板上，两种安装方式兼容不同柜型的安装习惯，不需要额外配置安装附件。外形尺寸设计充分考虑了低压柜内的安装空间约束，整体厚度控制在常规柜内元件的排布尺寸范围内，并排安装时不会和相邻的断路器、熔断器等元件产生空间干涉，穿芯窗口的中心高度和常规低压柜内母排的排布高度匹配，母排穿过窗口后不需要额外做抬高或者下沉处理，能有效压缩柜内的纵向安装空间。

　　功能特性层面，内部铁芯选用高导磁率的冷轧硅钢片卷制而成，在额定电流范围内可以保证变比精度满足计量级或者保护级的误差要求，二次绕组采用高强度漆包线多层绕制，绕组层间做绝缘浸渍处理，能承受长期运行的温升以及短时过载电流的冲击，不会出现层间短路导致的互感器失效。外壳的接缝处做了卡扣加密封筋设计，可以达到常规配电环境要求的防护等级，适配配电房内的运行环境，避免日常运行中粉尘、潮气侵入壳体内部影响绕组绝缘性能。

　　在实际选型适配时，这款400/5A变比的互感器可以匹配额定电流400A及以下的配电回路，不管是三相电机的运行电流检测，还是配电分支回路的电能计量，或者是电容补偿回路的电流采样，都可以直接适配，不需要额外调整变比。建模过程中对安装卡扣的弹性变形量、端子的插拔力、穿芯窗口的边缘倒角都做了细节还原，安装孔位的公差按照配电元件的通用安装公差设置，导出的模型可以直接导入柜内排布设计中做干涉检查，不需要二次修改安装尺寸，能给成套设备的结构设计提供准确的元件占位参考，避免实际生产装配时出现元件和母排、柜体结构干涉的问题。
