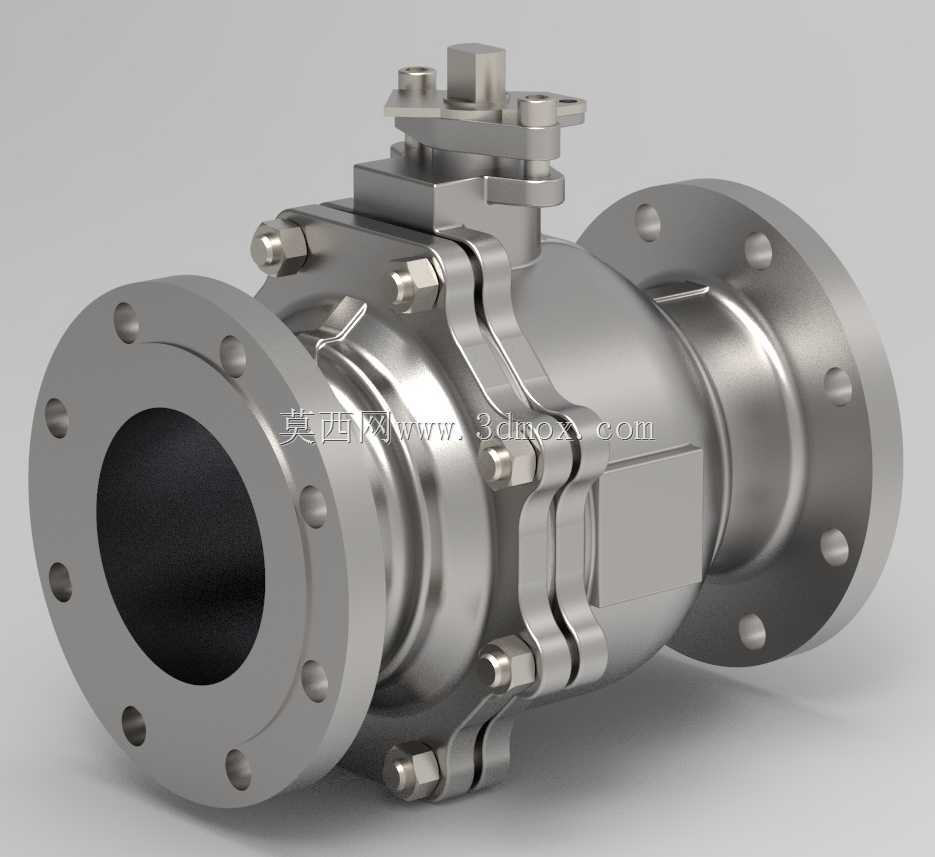

法兰连接式六英寸通径球阀结构设计

　　在石化输送、市政给排水、大型暖通循环水、工业制程流体管路的干线节点上，大口径截断类阀门的选型直接决定整条管线的运维可靠性与改造成本，本次设计的六英寸通径法兰球阀，核心瞄准公称通径DN150的中低压管路截断工况，适配常规水、中性油品、压缩空气等无强腐蚀的通用流体介质，可在管路检修、支路切换、流程启停环节实现快速的通断控制，相比同口径闸阀，其启闭行程更短，密封面在全开状态下完全脱离介质流道，长期运行不会出现闸板常见的冲刷磨损卡滞问题，在需要频繁启闭的工况下使用寿命优势明显。

　　从结构设计逻辑来看，这款球阀采用经典的浮动球结构设计，球体与上下阀杆的配合预留了合理的热胀间隙，避免介质温度波动导致球体抱死；密封副采用软质密封座搭配金属阀体限位的结构，在保证零泄漏截断效果的同时，密封座具备一定的磨损补偿量，不需要频繁调整压盖即可维持密封性能。两端连接采用标准法兰对接结构，法兰的螺栓孔分布、密封面凸台尺寸完全匹配通用管路法兰标准，现场安装时不需要额外加工过渡连接件，只要匹配对应压力等级的密封垫片，对角均匀拧紧螺栓即可完成装配，安装容错率高，适合现场施工条件有限的管线改造项目。

　　外形尺寸方面，这款球阀的结构长度严格遵循通用工业阀门的安装尺寸规范，两端法兰的端面间距控制在同口径阀门的常规安装边界内，不需要在管线设计时额外预留加长的安装空间，对于旧管线替换同规格闸阀、截止阀的场景，可直接匹配原有管段的法兰间距，不需要切割调整管段长度，大幅降低现场改造的施工量。阀体流道采用全通径设计，流道内径与公称通径完全一致，介质通过时的流阻极小，不会在阀腔内部形成明显的压降，也不容易在阀腔内部积存介质杂质，长期输送含少量固体颗粒的流体时，也不会出现杂质卡滞球体的问题。

　　实际工况适配层面，这款球阀的操作力矩经过结构优化，常规工况下仅需配套标准手柄即可完成手动启闭，若用于高空安装、操作空间狭窄的节点，也可直接加装气动、电动执行器，阀体顶部的阀杆连接尺寸符合通用执行器安装标准，不需要额外定制连接支架，后期自动化改造的适配成本极低。阀杆部位采用倒密封结构设计，一旦阀杆填料出现轻微渗漏，在阀门全开状态下倒密封面会自动贴合，可在管线不停压的状态下完成填料更换，避免因小故障导致整条管线停运，这一设计对于连续生产的制程管线来说至关重要。

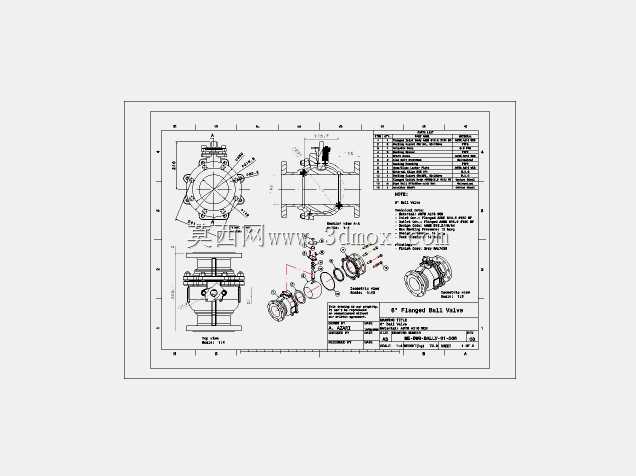

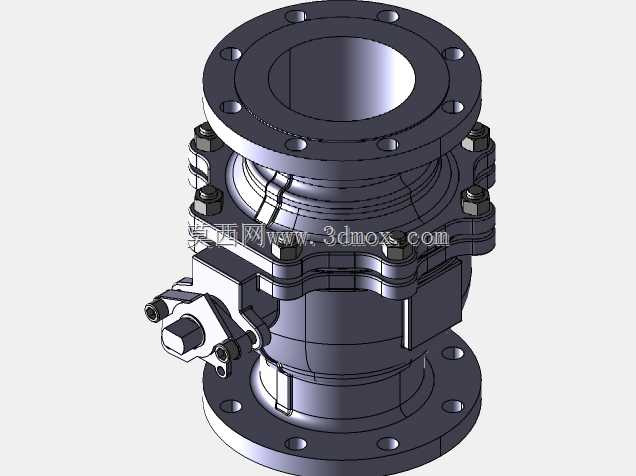

　　从建模细节来看，整个模型完整还原了阀体、球体、阀杆、密封座、压盖、连接螺栓、操作手柄的全部装配关系，所有配合面的公差预留都符合常规机械加工的工艺要求，没有出现无法加工的干涉结构，法兰盘上的螺栓孔位置、密封槽尺寸都严格对应标准参数，可直接用于管线排布的干涉检查、安装空间模拟，也可作为同类型阀门改型设计的基础参考框架，在做三维管路布线时，直接调用该模型即可准确预留安装位置，避免后期现场安装时出现管线与设备、结构梁碰撞的问题。

　　需要注意的是，这类大口径法兰球阀在安装时要保证两端管线的同轴度，避免法兰错位导致螺栓受力不均，长期运行过程中要定期检查阀杆填料的压紧程度，不要过度压紧填料导致操作力矩大幅上升，在长期处于全开状态的管线上，建议每3到6个月做一次启闭动作，避免球体与密封座长期压合出现粘连，影响后续启闭灵活性。
