长型材多工位同步卧式钻孔加工设备

　　这款卧式布置的多工位钻孔设备，主要面向长条型金属、非金属型材的批量孔加工场景，在门窗型材加工、五金长条配件生产、线性导轨安装孔加工、长条钣金件预装孔加工等产线中十分常见，区别于单轴立式钻床逐孔移位加工的低效模式，该设备通过沿长床身排布的多组钻孔动力头，可一次装夹完成工件上所有等距或预设间距孔位的同步加工，能大幅减少工件重复装夹、移位找正的辅助工时，单批次加工效率可达到单轴钻床的6-8倍，尤其适配长度1.5-3m区间的长条工件批量加工需求。从结构设计逻辑来看，设备采用整体落地式焊接床身作为承载基础，床身内部做了加强筋网格布局，可抵消多轴同时钻孔时产生的轴向振动，避免长工件加工时出现孔位偏移、孔壁锥度超差的问题；

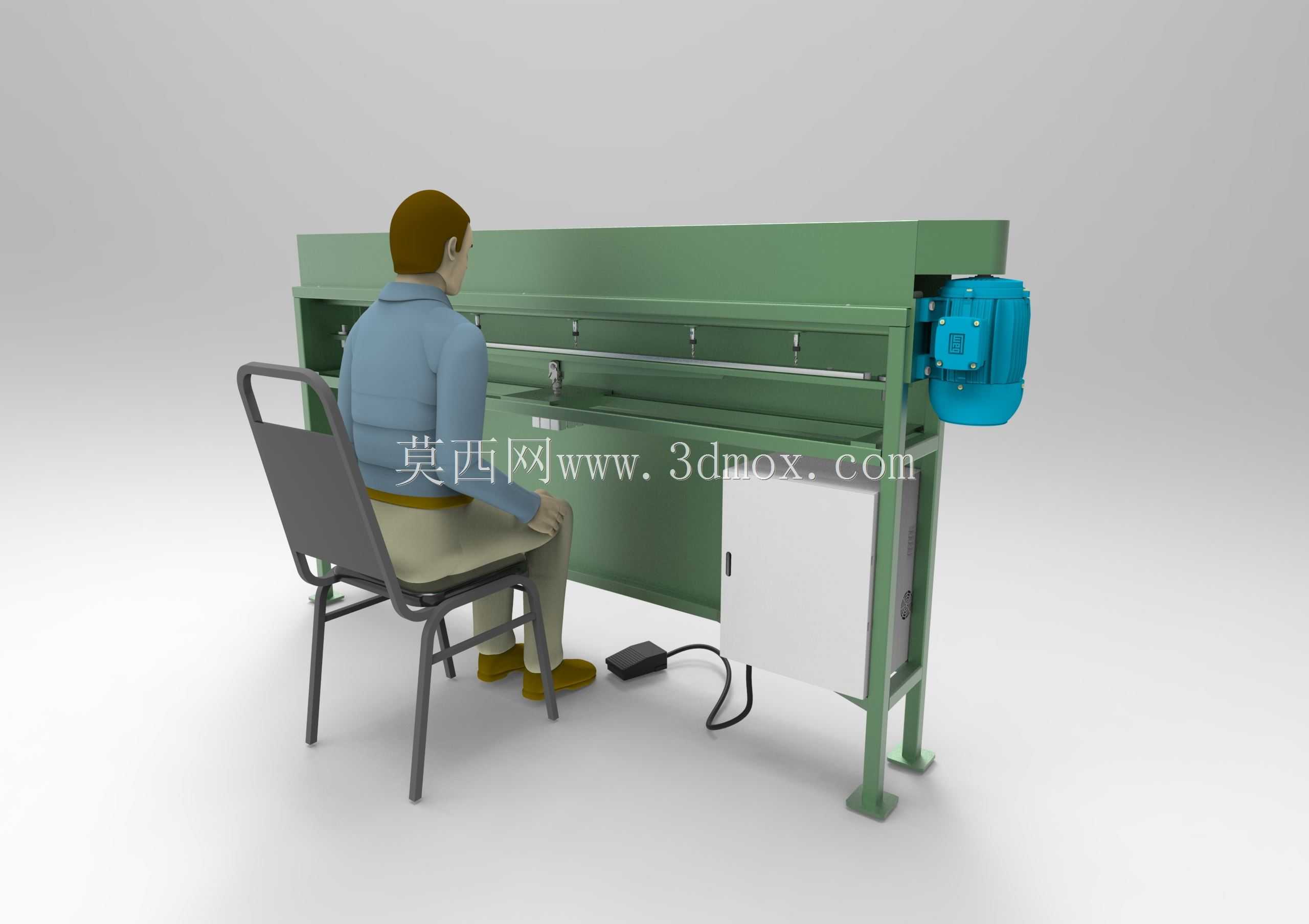

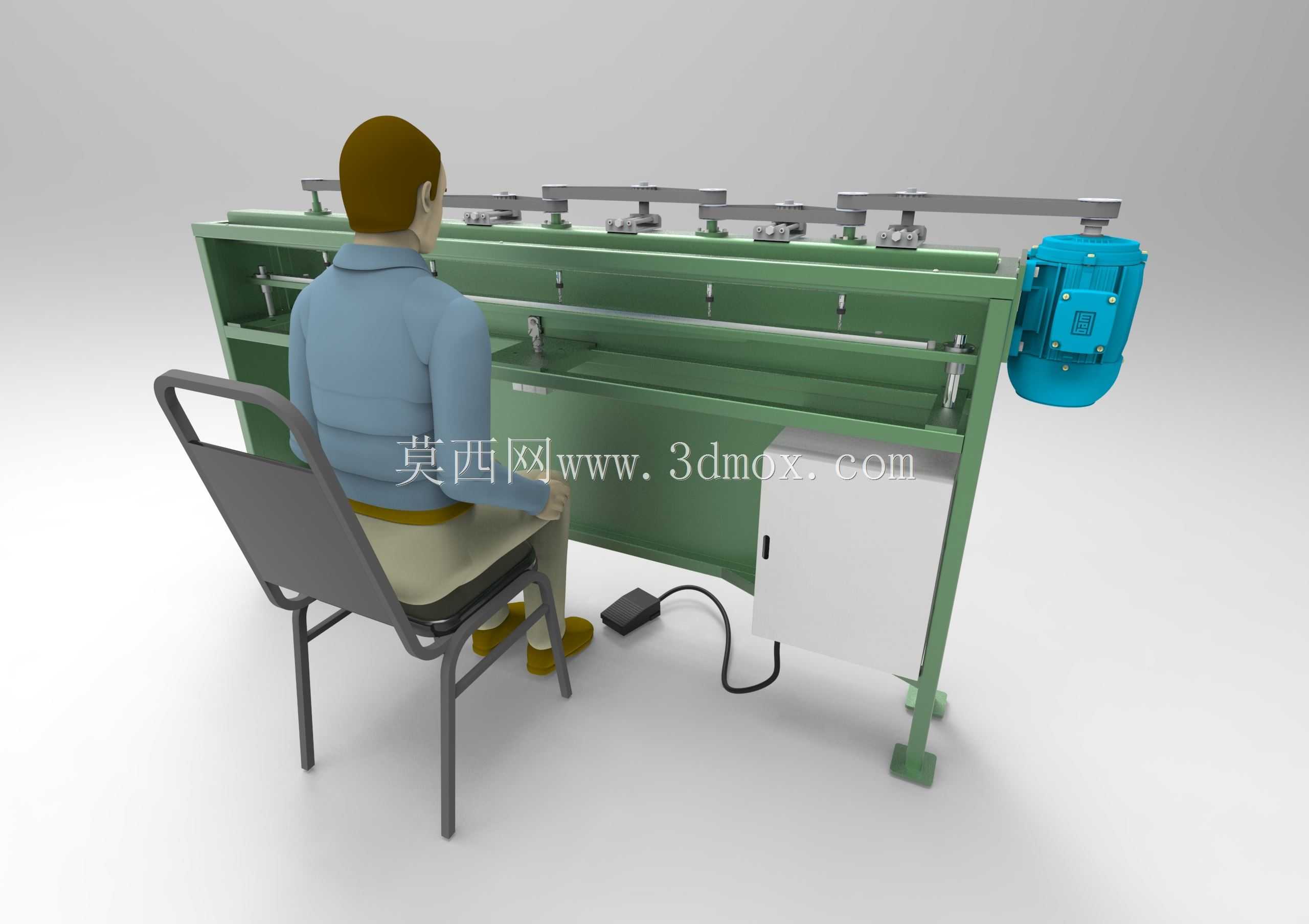

　　床身上方沿长度方向布置的直线导轨作为工件定位基准，配套快速压紧夹具，可适配不同截面宽度的型材装夹，夹具的压紧点对应每个钻孔动力头的加工位置，避免钻孔时工件出现翘曲变形。设备的驱动端采用集中式电机布置，通过传动带将动力分配至各个钻孔主轴，相比每个主轴单独配置驱动电机的方案，既压缩了设备整体制造成本，也能保证所有主轴的转速一致性，确保同批次加工的孔位内壁粗糙度、孔径公差保持统一；主轴端配套快换钻夹头，可根据加工孔径需求快速更换不同规格的钻头，无需复杂的拆装调试。操作端采用坐姿作业布局，操作人员正对床身中部的工件装夹位，可快速完成工件上下料、压紧操作，设备的启动开关采用脚踏式布置，操作人员双手完成工件定位压紧后，

　　可直接通过脚踏开关触发钻孔进给动作，无需抬手操作面板按钮，进一步压缩单件加工的辅助时间；床身侧下方集成了电气控制柜体，将所有控制回路、接线端子集成在封闭柜体内，避免加工产生的金属切屑、切削液进入电气回路造成故障，柜体侧面预留了散热通风格栅，保证长时间连续作业时电气元件的工作温度处于合理区间。从安装边界来看，设备整体长度约3.2m，宽度约0.8m，操作侧预留0.6m的人员操作空间即可满足上下料需求，设备底部设置了可调式支撑脚，可根据车间地面的平整度调整床身水平度，无需做专门的设备安装基础，直接放置在硬化车间地面即可投入使用；床身的切屑收集槽沿长度方向布置在钻孔工位下方，加工产生的切屑可直接落入槽内，定期清理即可，

　　无需额外配置复杂的排屑输送机构，降低了设备的日常维护成本。在实际加工适配性上，该设备可通过调整各个钻孔动力头的安装间距，适配不同孔位间距的工件加工需求，调整时只需松开动力头的锁紧螺栓，沿床身的刻度标尺移动到对应位置锁紧即可，无需重新做整套定位工装的更换，小批量多品种的长条工件加工也能快速切换适配；钻孔进给采用气动进给方式，进给速度可通过调压阀灵活调整，针对铝材、PVC型材、薄钢板等不同材质的工件，可匹配对应的进给参数，避免钻头崩损、孔口毛刺过大的问题。
