麻花钻两种钻取成型结构三维设计

　　孔加工是金属切削工序里覆盖场景最广的一类操作，从普通钢结构车间的板材预钻孔、机加工工段的零件定位孔，到模具厂的模板穿丝孔、装配现场的现场补孔，麻花钻都是手持电钻、台式钻床、立式加工中心、摇臂钻床上最常装夹的刀具。这套三维结构围绕标准直柄麻花钻展开，没有停留在单一螺旋扫描的常规建模结果上，而是用两种不同的成型逻辑还原钻体，方便结构设计者对比不同建模路径对最终刃口、槽型、纵截面轮廓的影响。

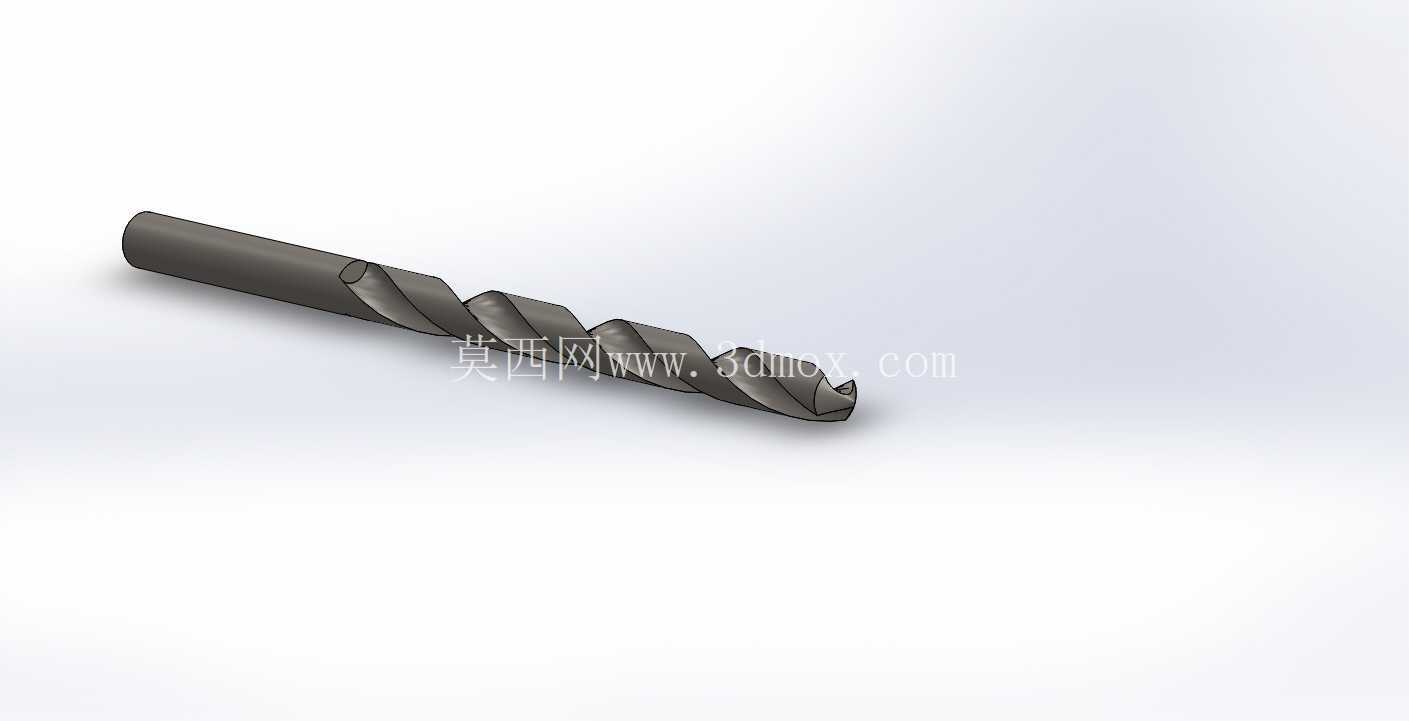

　　先从实际装夹边界看，钻体尾部为光滑圆柱直柄，夹持段保持完整圆柱面，没有扁尾、削边或传动槽，适配普通三爪钻夹头；装夹时夹爪包裹柄部外圆，夹持长度需覆盖柄部大部分区域，避免短夹持导致钻削摆动。工作段从柄部向前平滑过渡，包含螺旋排屑槽、两条主切削刃、横刃以及外缘刃带，整体长径比按普通通用麻花钻的常用比例控制，既不会因槽长过大削弱刚性，也不会因工作段过短限制有效钻孔深度。

　　排屑槽采用双螺旋对称布局，槽底从切削端部向柄部方向连续延伸，螺旋角按普通钢材钻削的常用范围设定。槽型并非简单扫出一道深沟，而是同时约束槽底圆弧、槽宽开口和刃带宽度：外缘保留两条窄长刃带，钻孔时刃带与已加工孔壁接触，起到导向和支撑作用；槽底圆弧则保证切屑在卷曲后有足够容纳空间，避免切屑卡在槽内划伤孔壁。两种建模方法得到的外形在宏观上都符合麻花钻特征，但在槽底与刃口交接处会出现细微纵截面差异，这类差异不能只靠旋转视图判断，需要借助截面分析和质量属性工具逐项核对。

　　第一种成型思路更接近刀具制造中的磨削逻辑：先建立完整圆柱坯料，再围绕螺旋轨迹构建切削体，通过布尔切除逐步形成两条螺旋槽，随后修整端部锥面，合成主切削刃和横刃。这种方法的优势是坯料尺寸、外圆直径和刃带余量清晰，设计者可以直接控制每一步切除量，检查槽深是否在全长上保持一致。第二种思路更偏向曲面驱动：分别建立螺旋槽曲面、端部后刀面和刃带曲面，通过曲面缝合与实体化形成刀具体。该路径对曲面连续性更敏感，适合观察后角、螺旋面和刃口交汇关系，但在曲面缝合公差设置不当时，容易在槽底或尖端产生细小褶皱。

　　钻尖部分是整套结构的重点。两条主切削刃关于钻轴近似对称，端部横刃连接两主刃，横刃处的负前角会产生较大轴向抗力，因此模型中保留了横刃的真实宽度和位置，而不是把尖端简化成尖锐圆锥。后刀面采用斜面或螺旋面成型，使主切削刃获得合理后角，减少刀具后刀面与工件底面的摩擦；外缘处前角较大，靠近芯部前角逐渐减小，这一变化通过螺旋槽曲面自然体现。钻芯厚度从尖端向柄部略微增加，即采用锥度钻芯设计，可提高刀具整体抗扭刚性，同时不影响端部排屑空间。

　　在实际钻孔过程中，工件材料不同，对槽型和刃口的要求也不同。普通碳钢钻孔时，螺旋槽需要保证切屑顺利向上排出；铝合金等轻金属加工中，切屑更倾向于形成流畅卷屑，槽面光洁度和排屑空间影响明显；铸铁钻削则会产生细碎切屑，槽底过渡处不宜形成容易积屑的尖角。模型虽然没有标注具体材料牌号，但其几何结构保留了通用麻花钻的关键特征，可用于刀具结构教学、钻削运动仿真、夹具干涉检查以及加工工艺演示。

　　安装与运动校核时，直柄轴线即为钻削旋转轴线，刀具绕自身轴线高速旋转，并沿轴向进给。三维装配中需要确认钻尖到工件表面的安全距离、螺旋槽与钻套或导向孔的间隙，以及钻头全长在机床行程内的可用范围。若用于深孔工况，还要关注排屑槽长度与孔深的关系；若用于薄板钻孔，则应检查横刃附近的定心能力，避免入钻时滑移。

　　从建模练习角度看，这个零件非常适合训练螺旋线、扫描、放样、曲面剪裁、布尔运算和截面测量的综合能力。两种方法完成后，不应只比较外观是否相似，而应测量外圆直径、刃带宽度、槽底半径、钻芯厚度、刃口角度和尖端位置，再通过纵截面观察两条槽在过渡区的连续性。那些肉眼不易察觉的微小高差或曲面偏差，往往会在工程图剖切、3D打印或数控加工验证中暴露出来。

　　整体结构没有附加多余装饰，所有几何特征都服务于钻削、导向、排屑和装夹。直柄提供夹持基准，螺旋槽承担排屑与容屑，刃带维持孔向稳定，钻尖完成定心和切削，钻芯锥度补足刚性。通过两套成型结果的对照，可以更清楚地理解刀具几何从毛坯到工作型面的形成过程，也能为后续改制成阶梯钻、中心钻或专用孔加工刀具提供基础参照。
