多向摆动式粉体均匀混料设备结构设计

　　在固体制剂生产、精细化工原料预处理、食品添加剂复配等对物料混合均匀度要求较高的生产场景中，传统槽式、V型混料设备往往存在物料分层、死角积料、混合周期长的问题，多向摆动式混粉设备正是针对这类痛点开发的专用混匀装备。该设备的核心工作逻辑是通过传动机构带动混料桶完成空间多维度的复合摆动，让桶内不同粒径、不同密度的粉体物料在频繁的扩散、对流、剪切作用下实现均匀混合，避免单一轴向转动带来的物料离心分层问题，尤其适合占比差异较大的微量组分与主料的混匀作业，混合均匀度变异系数可控制在较低区间，能满足多数高精度混料工序的工艺要求。

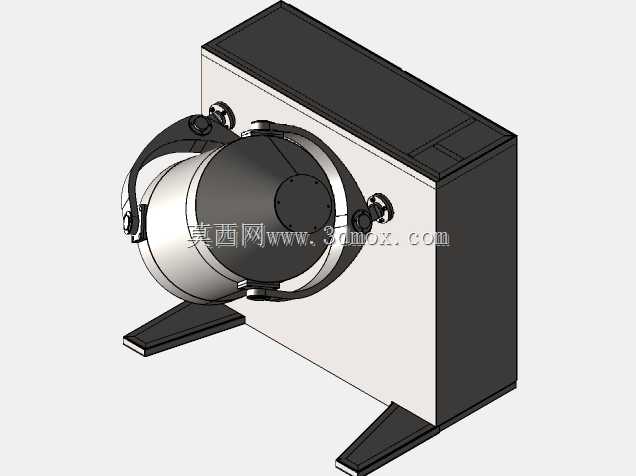

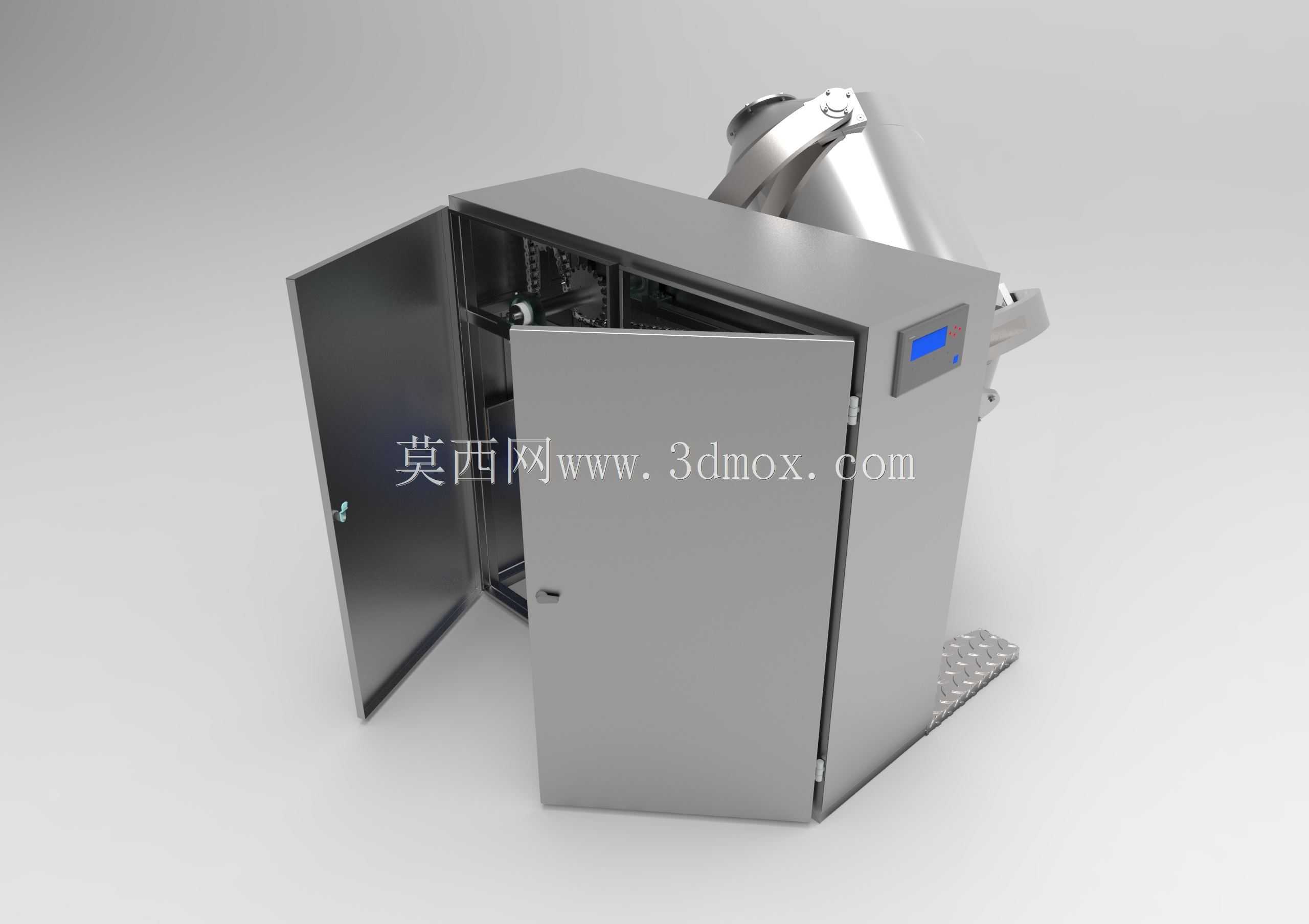

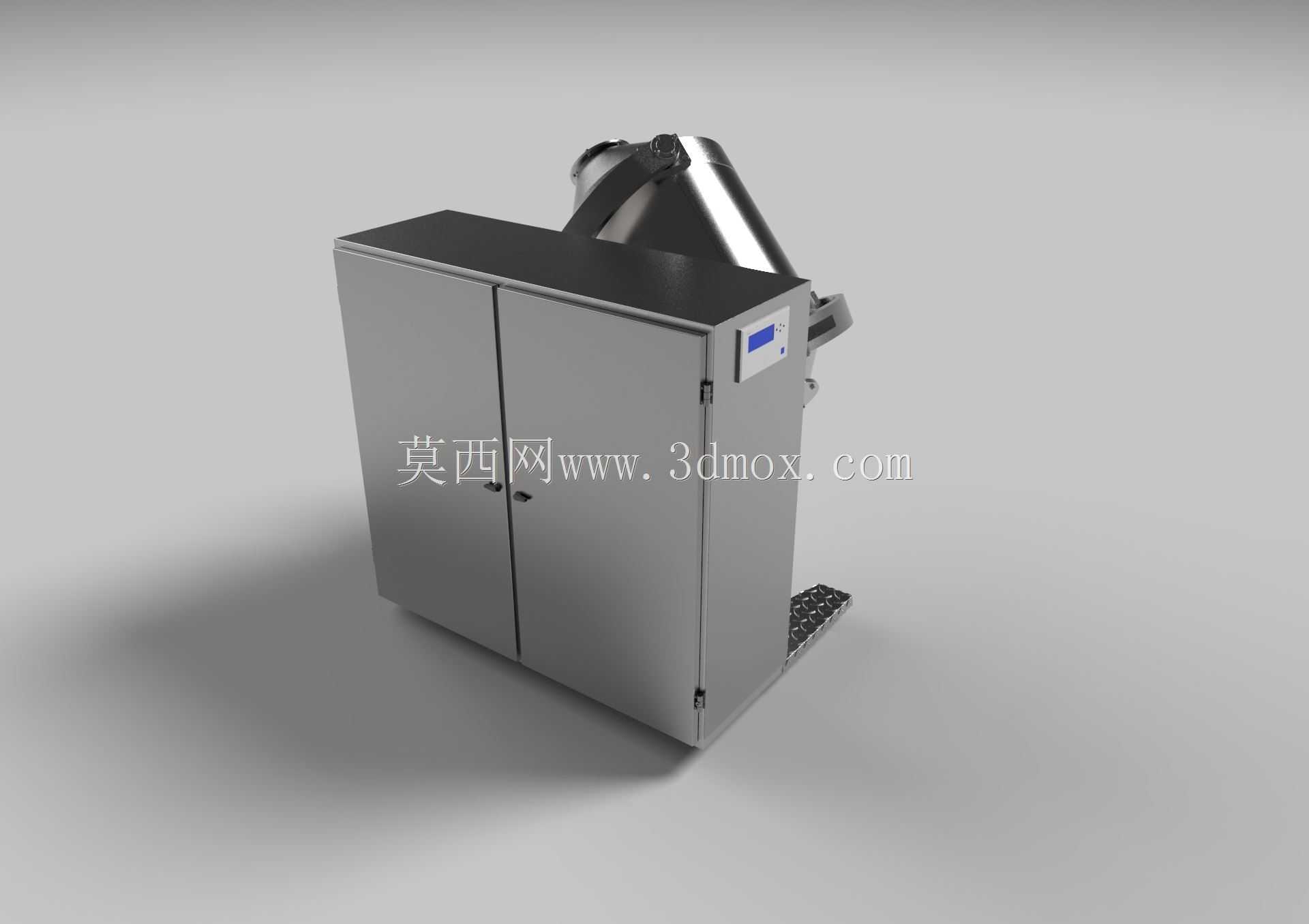

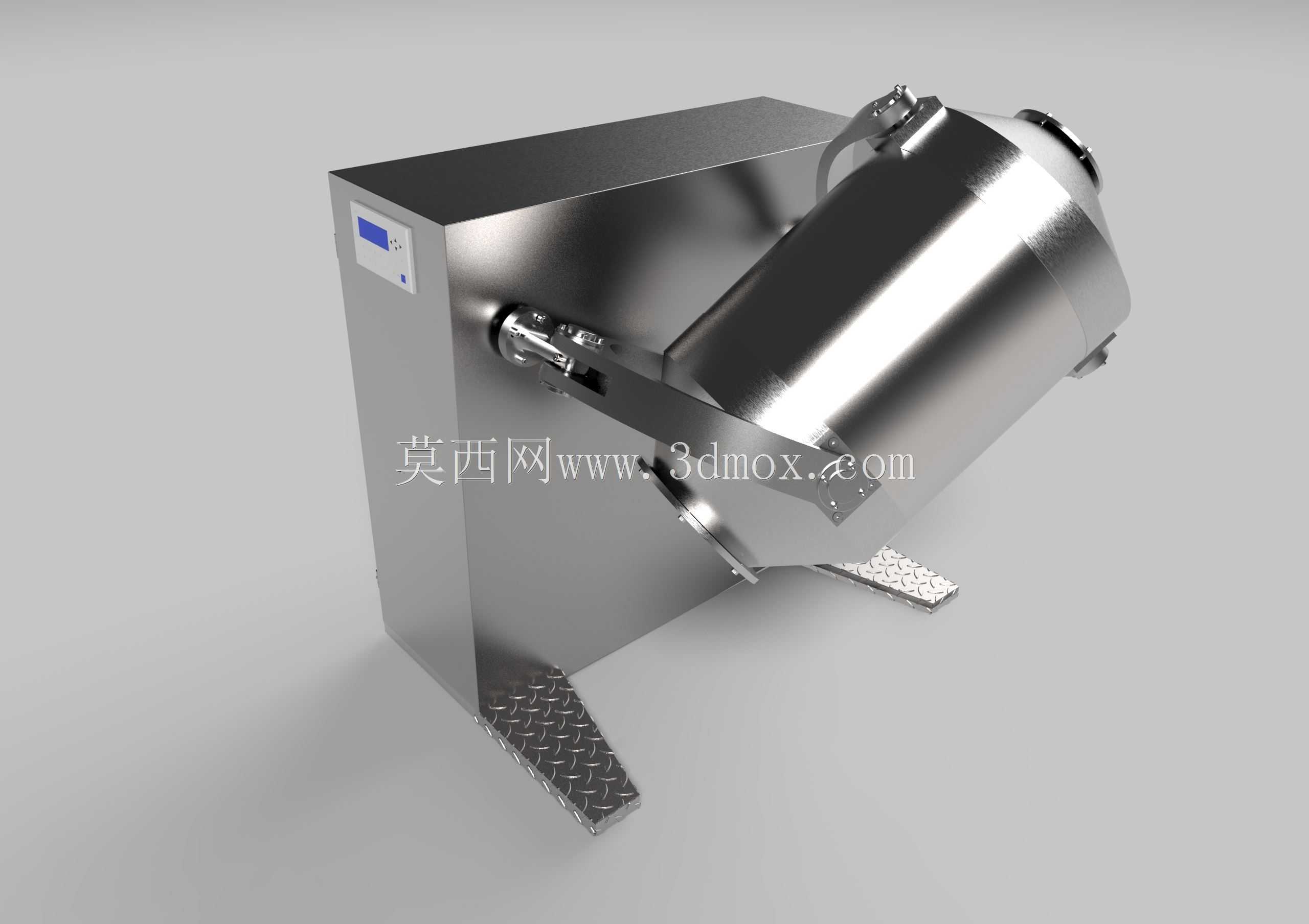

　　从结构设计层面来看，该设备整体采用分体式布局，左侧为不锈钢材质的密闭混料桶，右侧为集成传动系统、控制系统的主机箱体，两者通过多轴联动的摆动臂连接。混料桶采用标准卫生级不锈钢板材卷焊成型，桶身设计为带锥度的异形结构，桶顶设置快开式进料口与密封锁紧结构，方便人工投料与清洗作业，桶底设置偏心出料阀，混合完成后可通过桶体姿态调整实现无残留出料，避免桶壁积料造成的物料浪费与交叉污染。摆动臂与混料桶的连接位置采用快拆式锁紧结构，可根据不同批次的生产需求快速更换不同容积的混料桶，适配小批量多品种的柔性生产需求。主机箱体采用加厚不锈钢板材折弯焊接成型，内部预留传动组件、驱动电机、控制元件的安装空间，箱体底部设计两个外伸的支撑脚，增大设备与地面的接触面积，降低设备高速摆动时的重心偏移量，减少运行过程中的振动与噪音。

　　设备的安装边界需要结合车间布局提前规划，主机部分的占地面积相对紧凑，支撑脚位置需要预留对应的地脚螺栓安装孔，地面需做硬化找平处理，保证设备安装后的水平度误差控制在允许范围内，避免长期运行过程中因受力不均造成的传动部件异常磨损。设备周边需要预留足够的操作空间，进料侧需预留至少单人操作的站位空间与物料临时堆放区域，出料侧需预留接料容器的摆放与转运空间，设备顶部与厂房天花板或上层管线的净空距离需满足混料桶摆动到最高位置时的安全距离要求，避免运行过程中发生碰撞。电气控制部分集成在主机箱体侧面的操作面板上，布线全部采用内藏式走线，避免粉体物料堆积在管线表面造成的清洁困难，同时满足生产车间的防尘、防水防护等级要求。

　　在功能特性设计上，该设备的传动系统采用变频调速设计，可根据不同物料的流动性、混合工艺要求调整摆动频率，对于流动性较好的颗粒状物料可采用较高的摆动频率缩短混合周期，对于流动性差、易结团的超细粉体可采用较低的摆动频率配合桶内的强制搅拌结构（可选配置）实现物料的充分打散混匀。设备的密封结构采用食品级硅橡胶密封圈，可实现混料桶的全密闭作业，避免混合过程中粉体飞扬造成的车间粉尘污染，同时也能防止外界杂质进入桶内污染物料，满足食品、医药等行业的卫生生产要求。桶体内壁做镜面抛光处理，焊缝位置做打磨圆弧过渡，无卫生死角，方便生产完成后的清洗与消毒作业，可适配CIP在线清洗系统的安装需求。

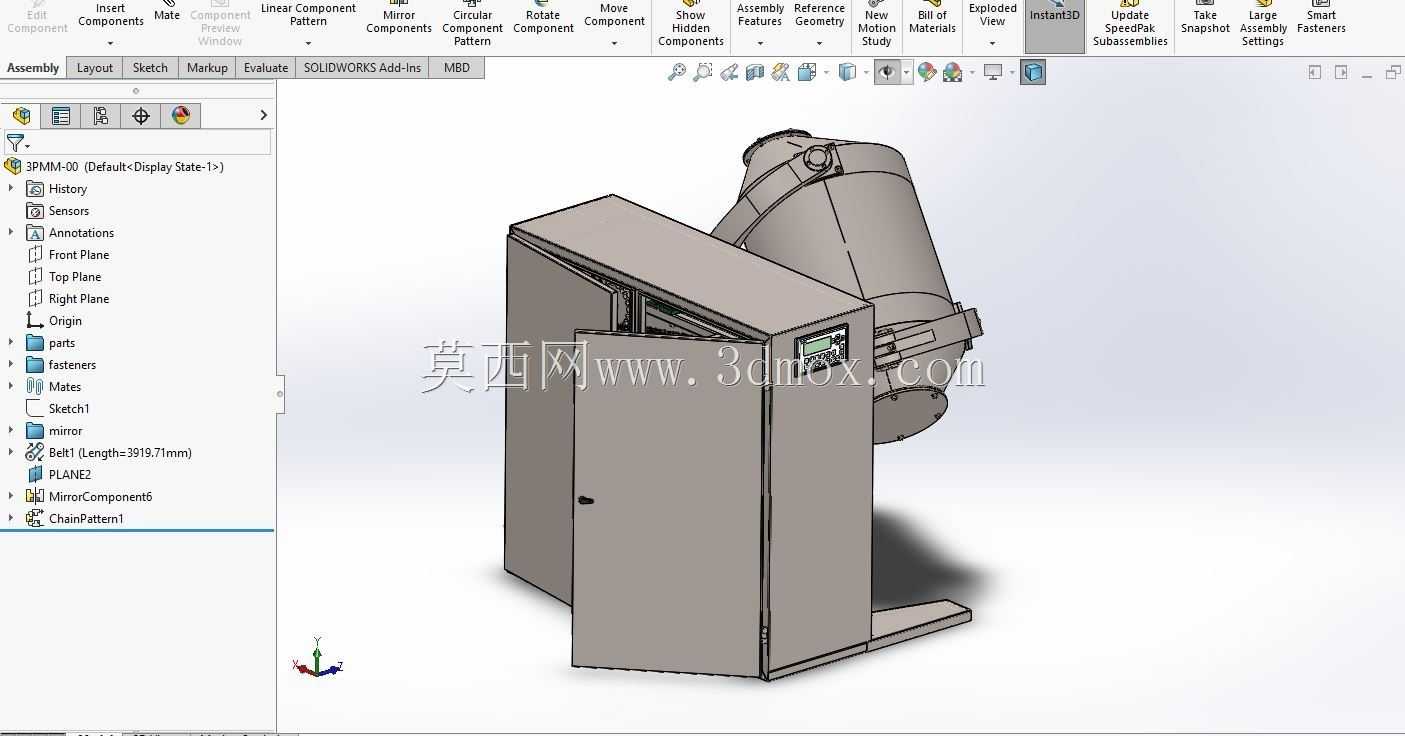

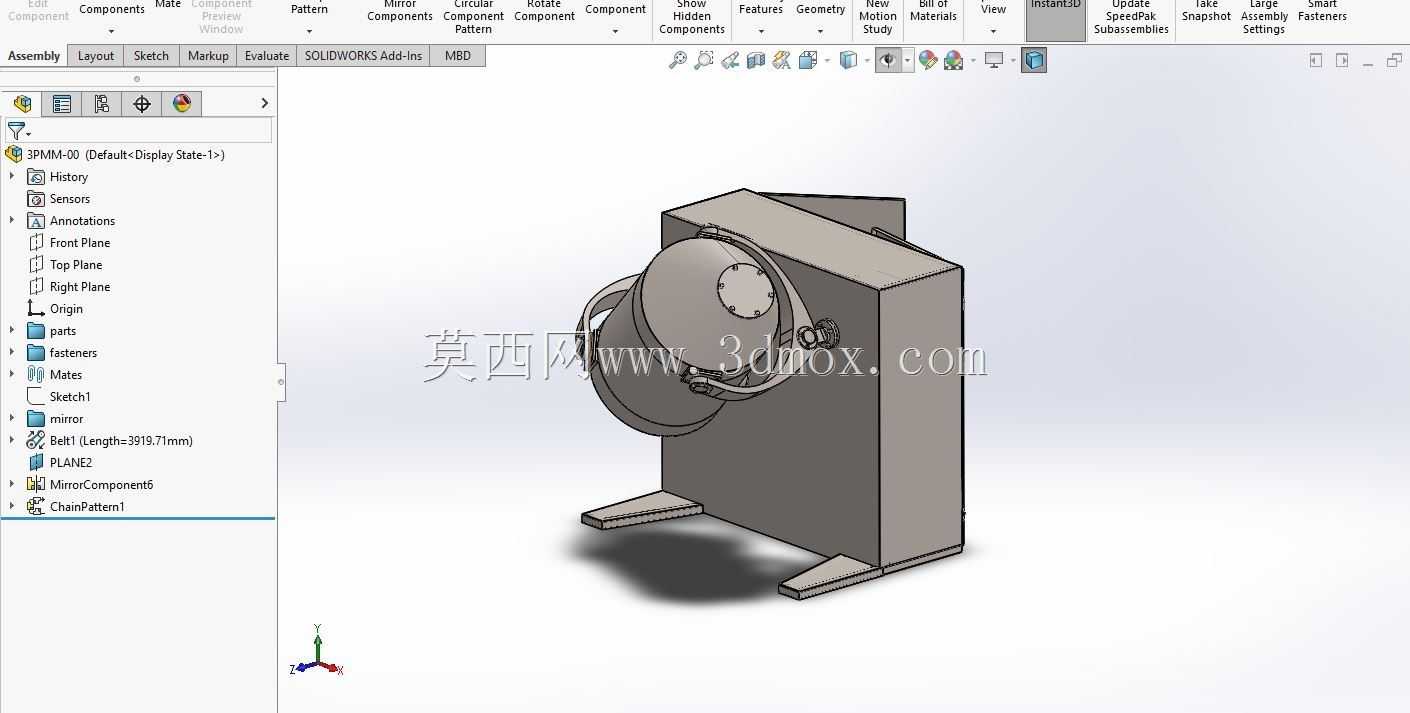

　　从建模设计的角度来看，该模型完整还原了设备的所有外部结构与关键连接部位，混料桶的曲面造型、摆动臂的铰接结构、主机箱体的钣金折弯特征、支撑脚的安装孔位都做了精准的还原，可直接用于设备布局规划、生产车间三维可视化展示、新员工培训教学等场景，也可作为同类混料设备改型设计的基础参考模型，设计人员可在此基础上根据具体的产能需求调整混料桶容积、传动参数、支撑结构尺寸，快速完成定制化设备的设计迭代，减少重复建模的工作量。需要注意的是，该模型为设备整体外观与安装接口模型，内部的传动齿轮、电机选型、控制系统线路等细节未做完全还原，在进行详细结构设计时需要根据实际载荷参数补充对应的内部结构计算与选型。
