额定载荷4.2kN行程380mm螺旋顶升支撑装置

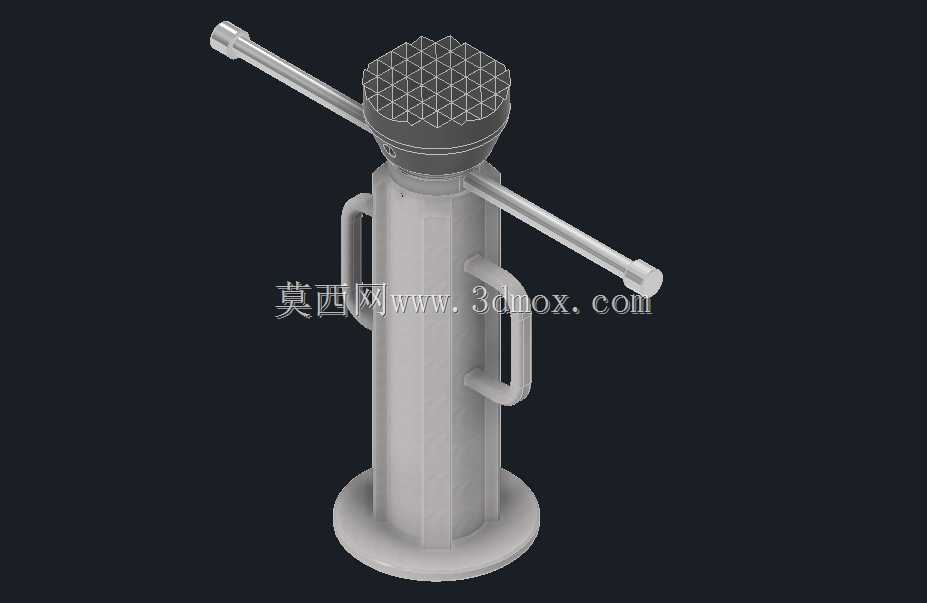

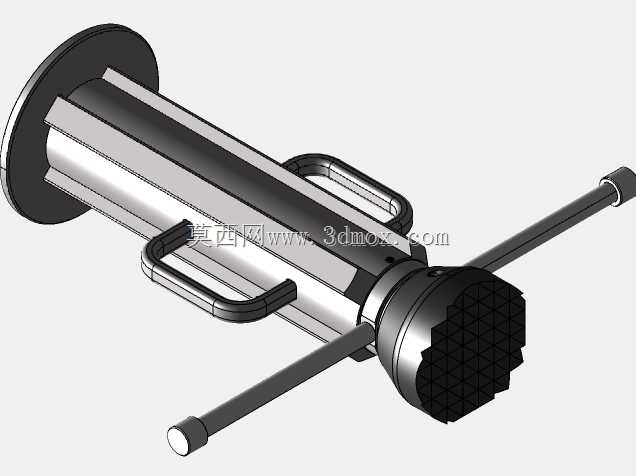

　　在设备检修、重型构件临时就位、小型机电安装的作业场景里，这类手动螺旋顶升装置的使用频率远高于液压类顶升工具，尤其是在无外接动力源、需要长时间保持支撑载荷、对支撑沉降有严格要求的工况下，纯机械传动的螺旋结构不存在液压密封件老化渗漏、载荷缓慢回落的问题，支撑稳定性更适配长期静态承重的需求。这款顶升装置的额定承载能力为4.2kN，最大顶升行程为380mm，底座采用大直径圆盘式结构，接触面积的设计充分考虑了普通混凝土地面、硬化铺装地面的承压能力，作业时无需额外铺设大面积垫板即可避免底座压陷地面，底座与主体套筒采用一体式同轴结构，保证顶升过程中整体受力始终沿中心轴线传递，不会出现偏载引发的套筒变形、螺杆卡滞问题。主体承重套筒为圆柱形结构，

　　侧面设置两个对称的U型握持把手，一方面方便作业人员短距离搬移装置，另一方面在顶升作业接近额定行程、需要微调支撑高度时，作业人员可以扶住把手稳定装置本体，避免转动操作杆时装置整体随扭矩发生偏转，影响支撑对位精度。顶部的承重托头采用网格状防滑端面设计，接触被支撑构件的底面时，网格纹路可以嵌入构件表面的微小凹凸处，增大接触摩擦力，即使被支撑件存在小幅水平晃动趋势，也不会出现托头与构件滑脱的风险；托头与内部顶升螺杆采用活动铰接结构，当被支撑构件的底面存在小幅倾斜角度时，托头可以自适应偏转贴合支撑面，保证接触面受力均匀，不会出现点接触、线接触引发的局部应力集中，压损构件表面或者托头结构。操作杆采用横向穿入式设计，

　　两根对称布置的长杆可以根据作业空间的大小选择单侧或者双侧施力，螺旋副采用梯形螺纹传动，本身具备自锁特性，当停止转动操作杆时，螺纹副的摩擦角可以承受额定载荷的反向作用力，不会出现载荷反向驱动螺杆回落的问题，无需额外设置锁止机构即可实现任意高度的位置保持，这一特性在设备安装的长时间对位支撑场景中优势明显，作业人员不需要反复调整高度补偿沉降。从结构设计的逻辑来看，整个装置的所有受力部件均沿中心轴对称布置，顶升螺杆在主体套筒内部做直线升降运动，套筒内壁设置有导向限位结构，限制螺杆的转动自由度，保证转动操作杆时螺杆仅做轴向升降，不会随操作杆同步空转；套筒下部设置有行程限位挡边，当螺杆上升至最大行程位置时，挡边会卡住螺杆下部的凸台结构，

　　避免操作过度导致螺杆脱出套筒引发安全事故。在安装边界方面，装置收拢状态下的整体高度适配常规设备底座的下部间隙，不需要提前将设备垫高即可将装置放入支撑位置，底座直径的设计兼顾了稳定性与狭小空间的通过性，在设备底座下方的狭窄间隙内也可以顺利放置到位；操作杆的长度经过扭矩匹配设计，额定载荷下单侧施力即可转动螺杆完成顶升，不需要额外加接延长杆，避免施力过大导致螺纹副过载变形。日常使用中，这类螺旋顶升装置不需要像液压千斤顶一样定期更换密封件、补充液压油，仅需要定期在螺纹副表面涂抹润滑脂降低转动阻力，维护成本极低，适合在汽修门店、小型机加工车间、仓储物流点位作为常备顶升支撑工具使用，针对小吨位设备的水平校正、构件临时支撑、部件拆装时的承重托举场景，其纯机械结构的可靠性可以适应多粉尘、小幅振动的复杂作业环境，不会因为环境杂质进入密封结构引发故障，长期存放也不会出现内部元件锈蚀失效的问题，随时可以投入作业使用。
