小型桌面级CNC数控铣削加工设备结构

　　这款小型桌面级铣削加工设备，面向个人加工场景、创客空间小批量零件制作需求设计，可覆盖软金属、工程塑料、木材等常见非金属与低硬度金属材料的平面铣削、轮廓切割、钻孔、简单三维曲面加工需求，适合手板件打样、小型非标零件试制、创意作品加工等场景使用，相比大型工业机床，其占地面积小，部署灵活，不需要专门的工业厂房地基，普通工作台面即可放置使用，适配小型工作室、个人工坊的加工条件。

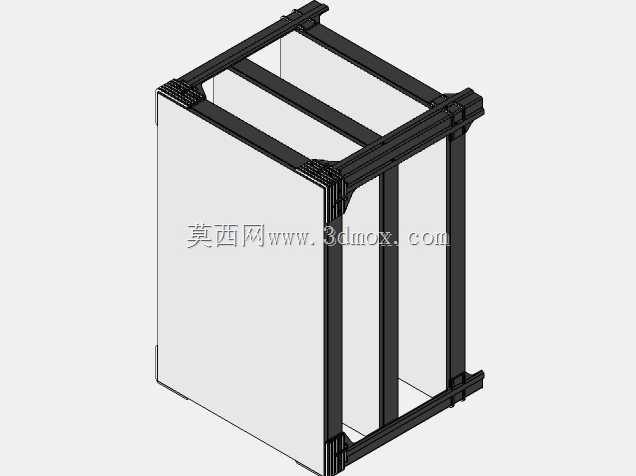

　　设备的加工行程覆盖2x3x6英寸区间，对应公制尺寸约50mm、75mm、150mm的XYZ三轴有效加工范围，可满足绝大多数小型零件的加工尺寸需求，安装边界上，设备整体采用框架式结构设计，底部预留标准工装安装孔位，可直接固定在常规木质或金属工作台面，也可搭配配套减震脚垫放置，不需要额外做混凝土基础固定，整体外轮廓尺寸紧凑，放置后占用的工作台面面积不超过0.3平方米，适合桌面空间有限的使用场景。

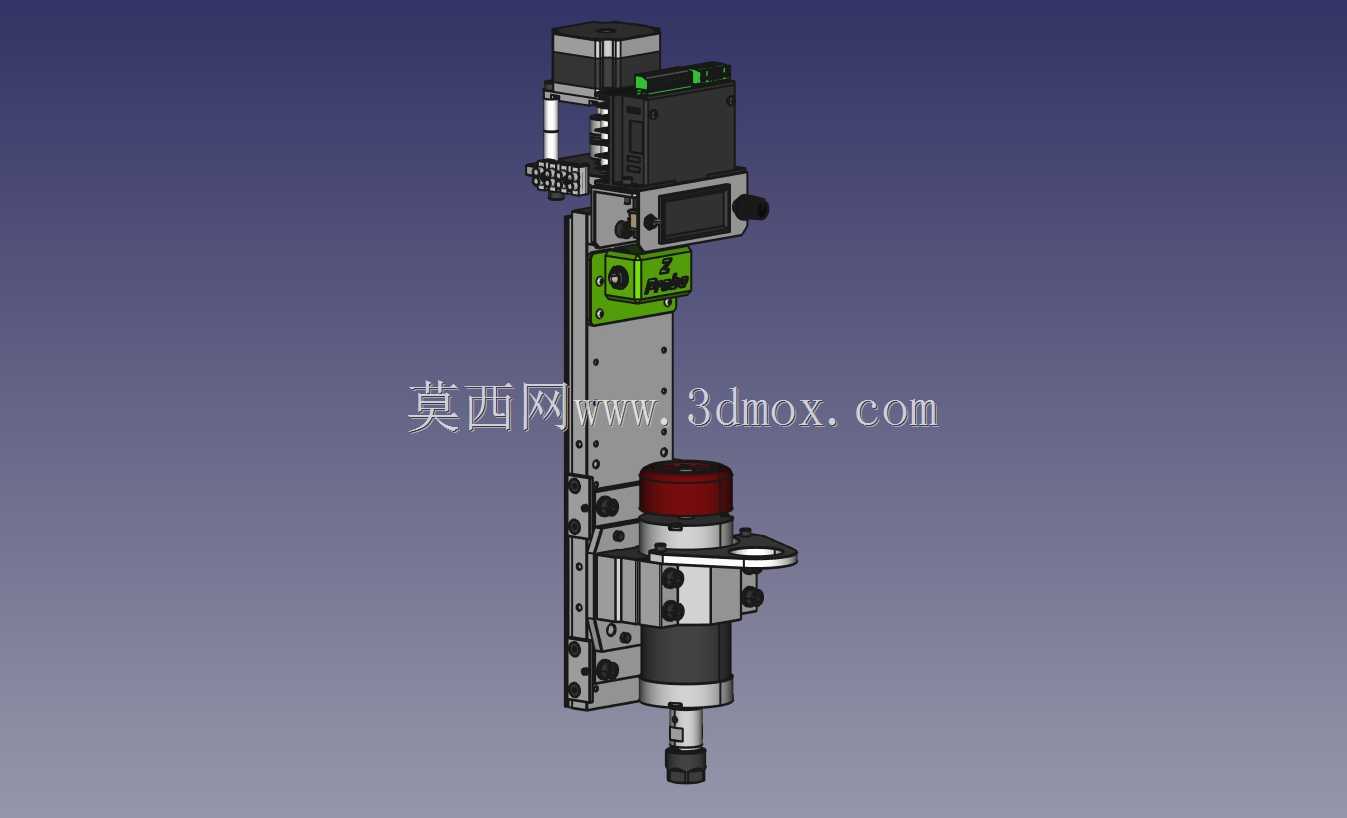

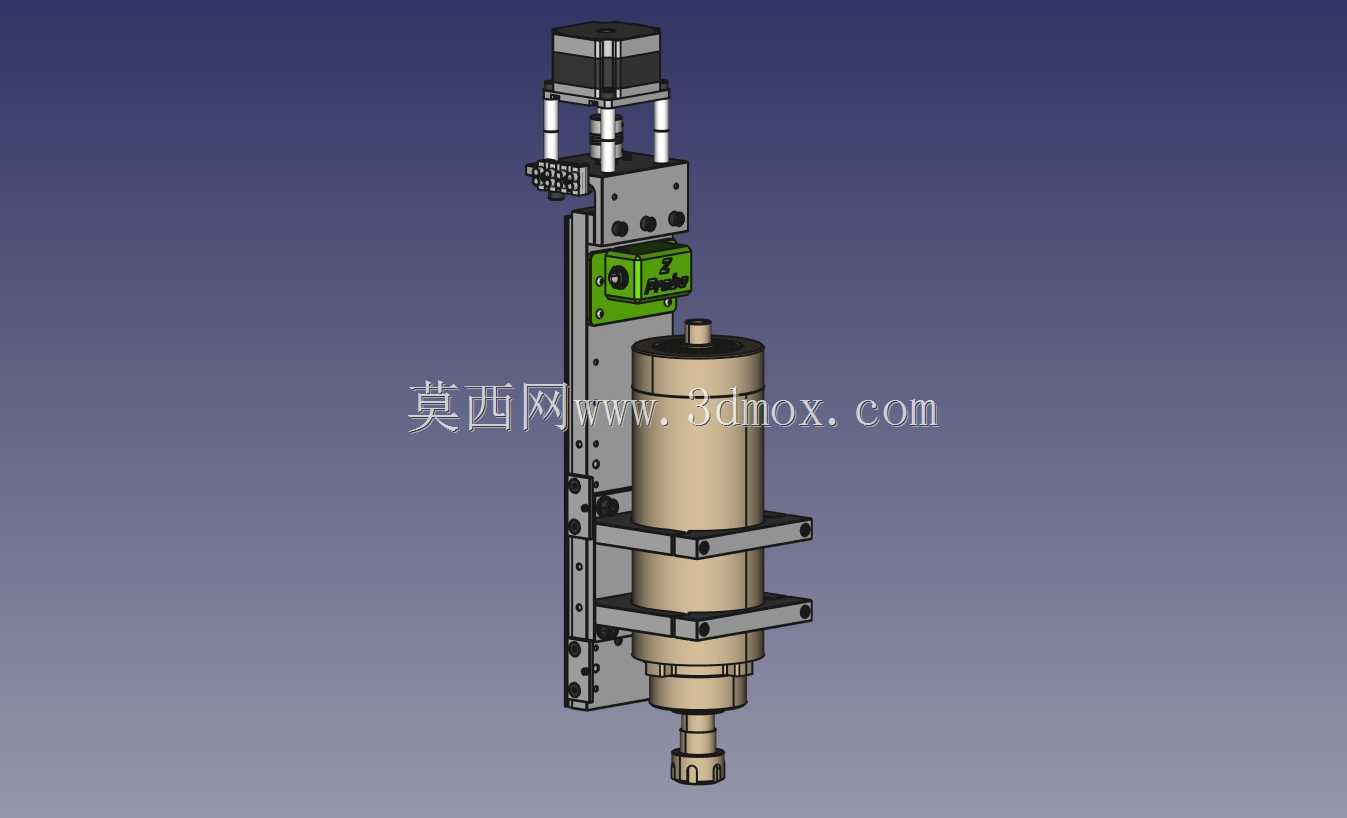

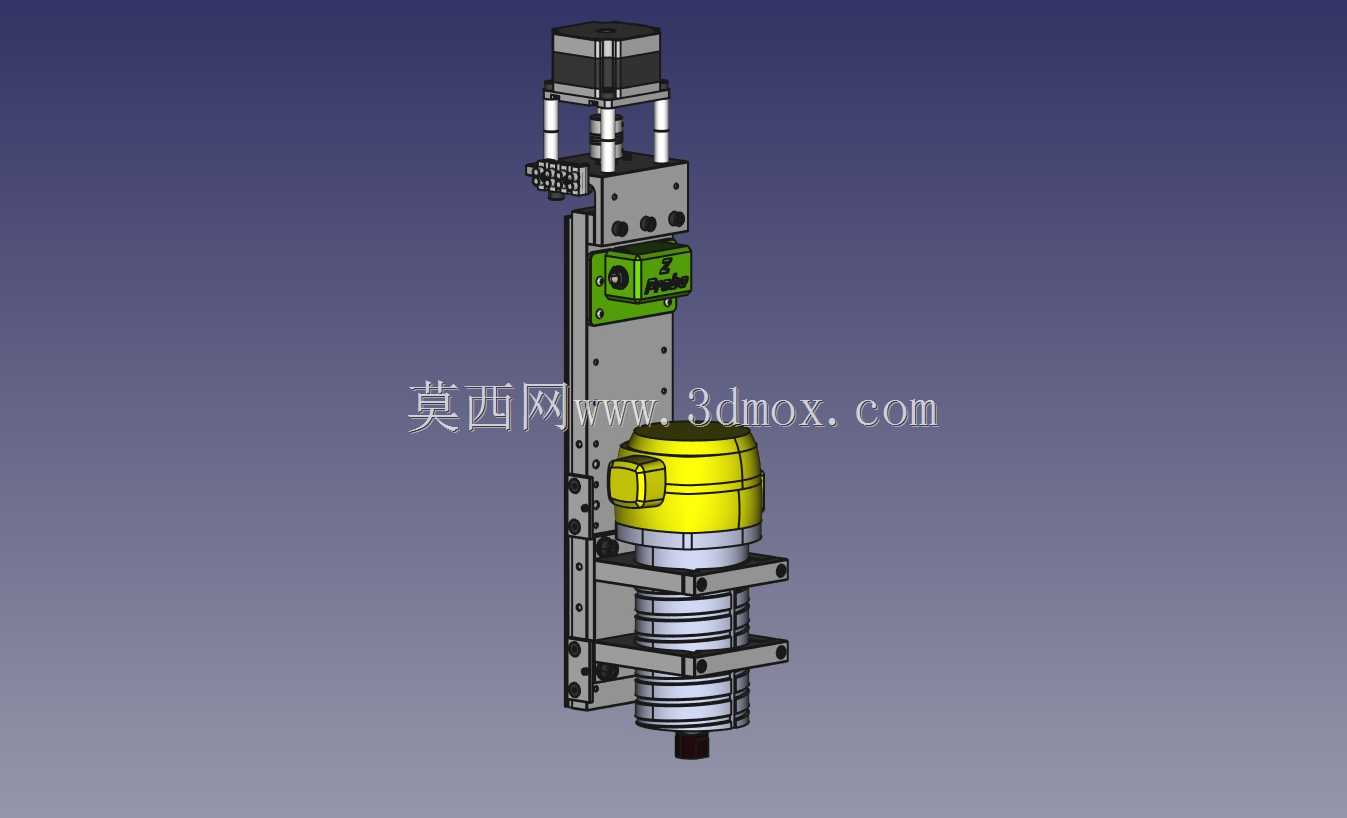

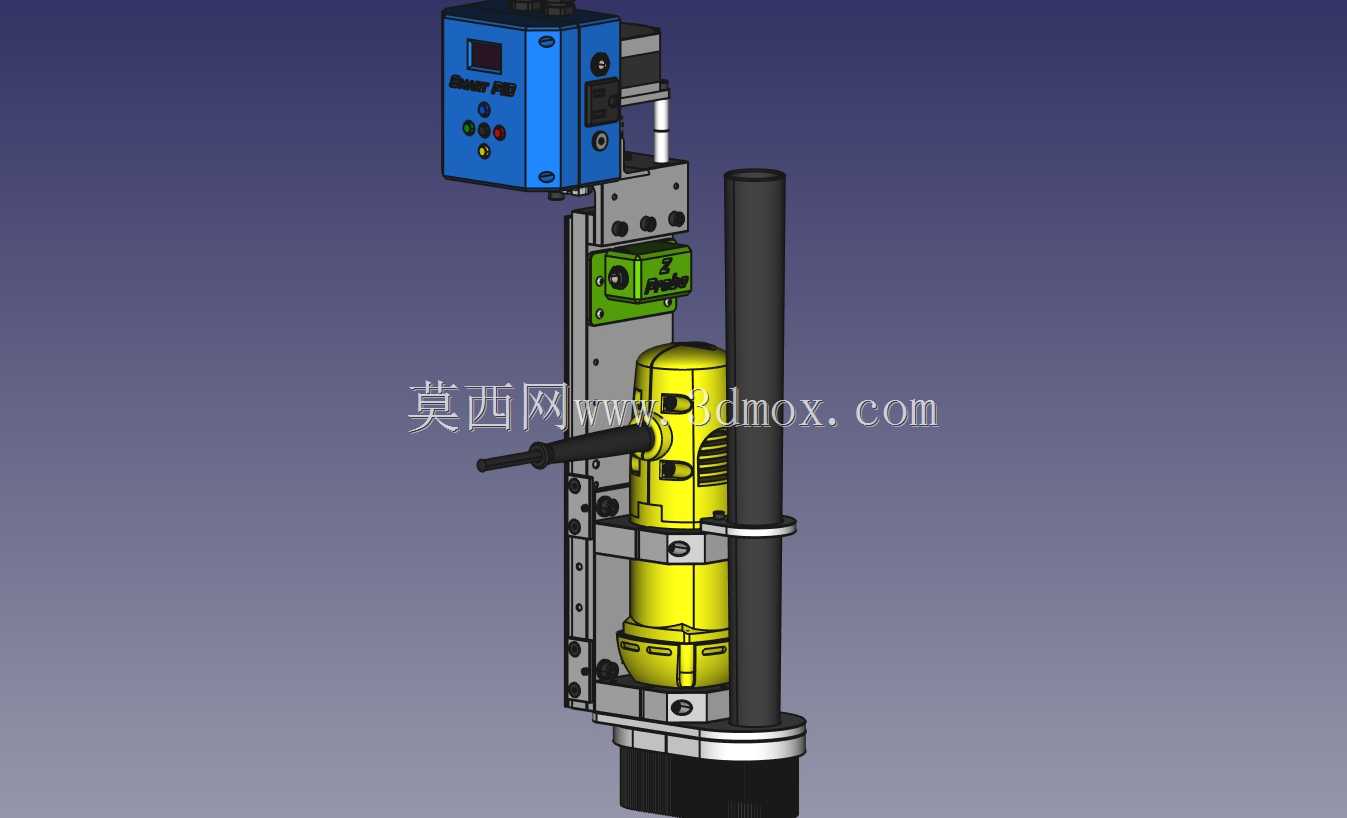

　　主轴适配设计上，设备预留了多规格主轴安装位，可兼容常见的BLDC无刷高速主轴，以及DW660、DWP611这类通用手持修边机改装主轴，也支持80mm直径规格的工业风冷主轴安装，用户可根据自身的加工精度需求、切削负载要求选择对应规格的主轴，不需要额外修改主体安装结构，安装位采用快锁式设计，更换主轴时仅需松开锁紧螺钉即可完成拆装，调整同轴度的操作门槛低，普通使用者即可完成主轴更换调试。

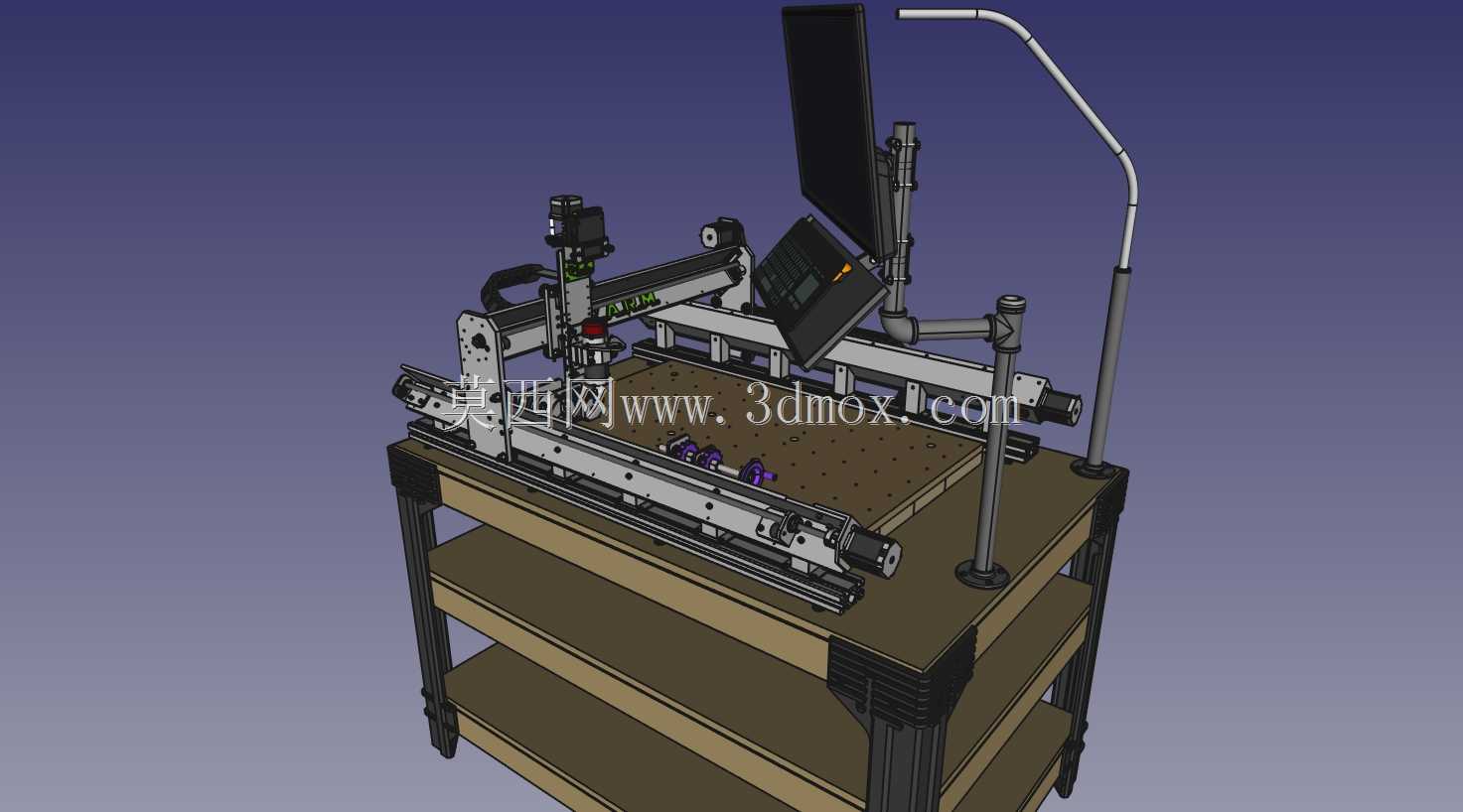

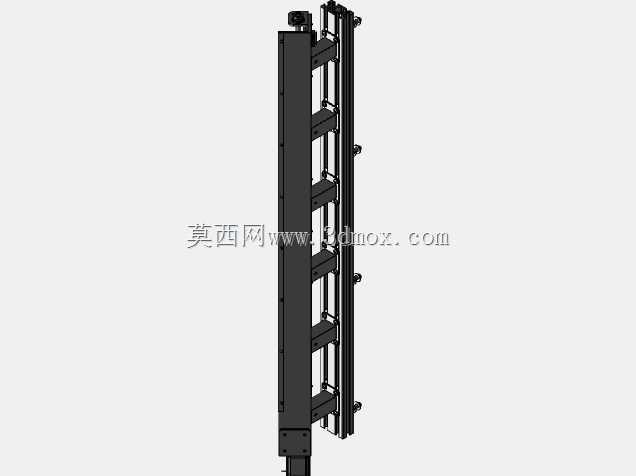

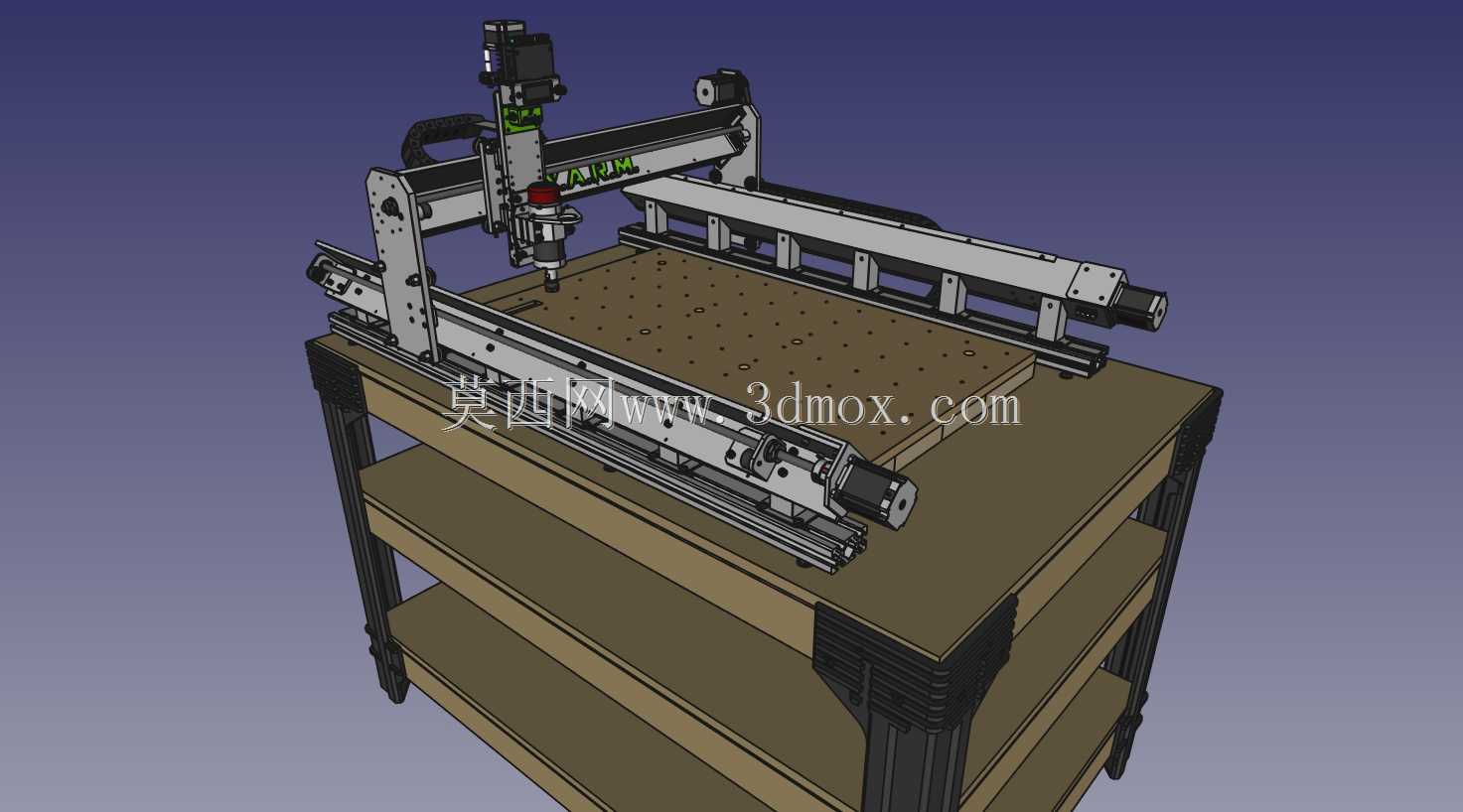

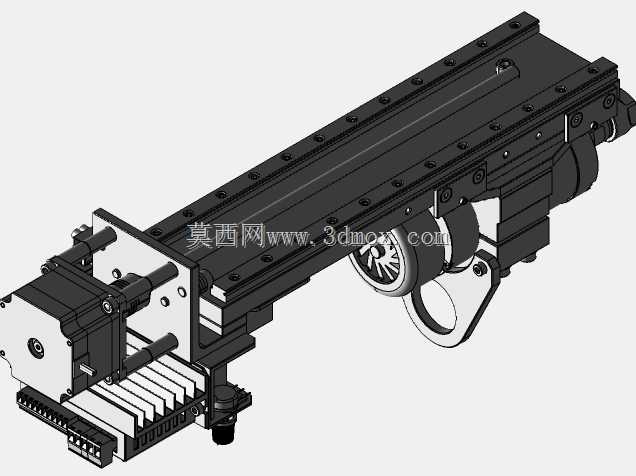

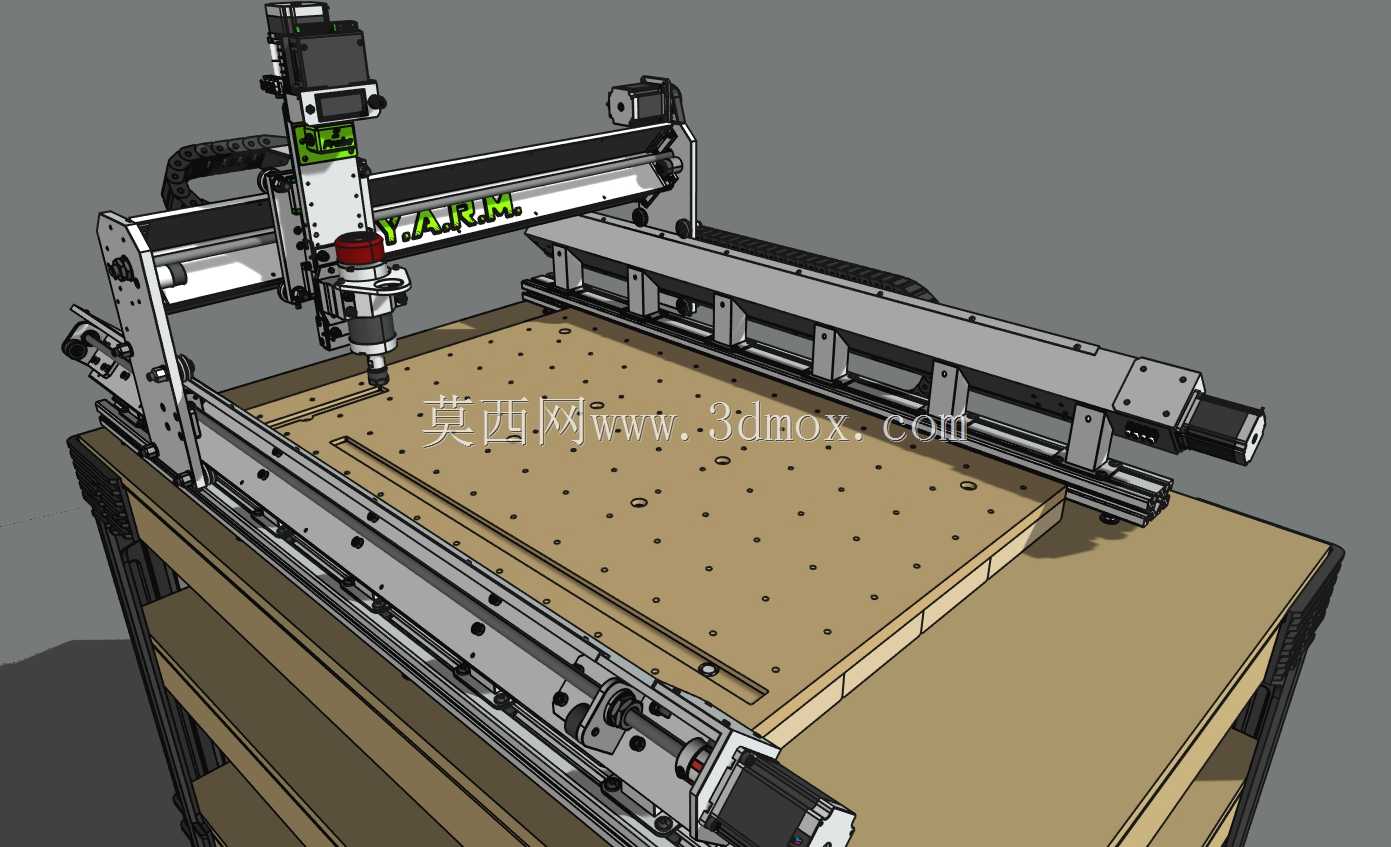

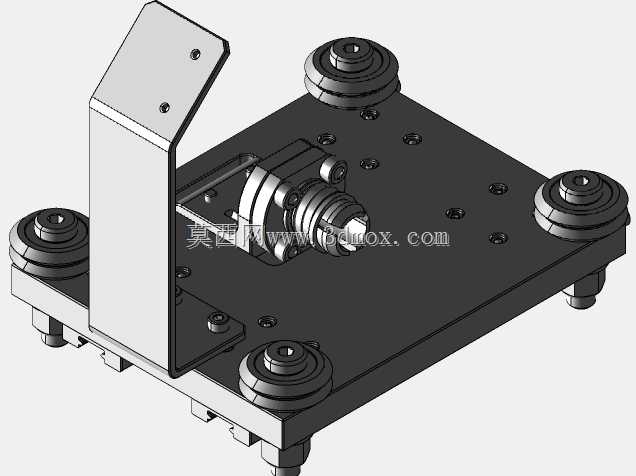

　　结构设计参考了成熟小型龙门铣的布局方案，同时针对桌面使用场景做了结构优化，运动部分采用轻量化设计，在保证整体刚性满足小切削量加工需求的前提下，降低了运动部件的重量，降低了对驱动电机的扭矩要求，可搭配低成本的步进电机驱动方案实现稳定运动，导轨安装面做了精度预留设计，装配时可通过配磨垫片调整导轨平行度，保证三轴运动的直线度与垂直度，满足常规加工的精度要求。传动部分采用常见的丝杠传动方案，可根据精度需求选择T型丝杠或者滚珠丝杠，安装接口通用，用户可根据自身预算灵活选配。

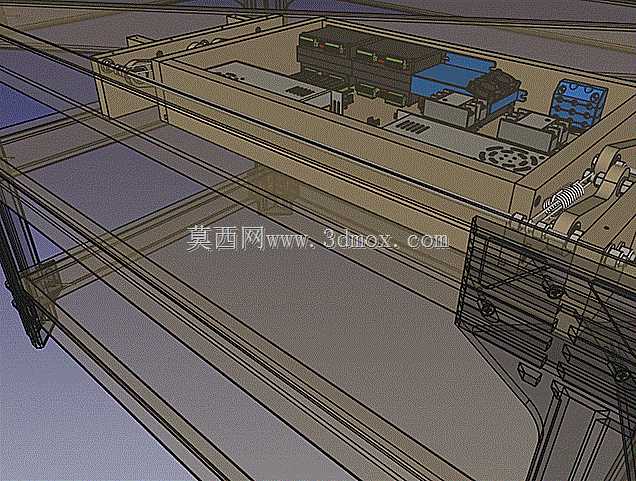

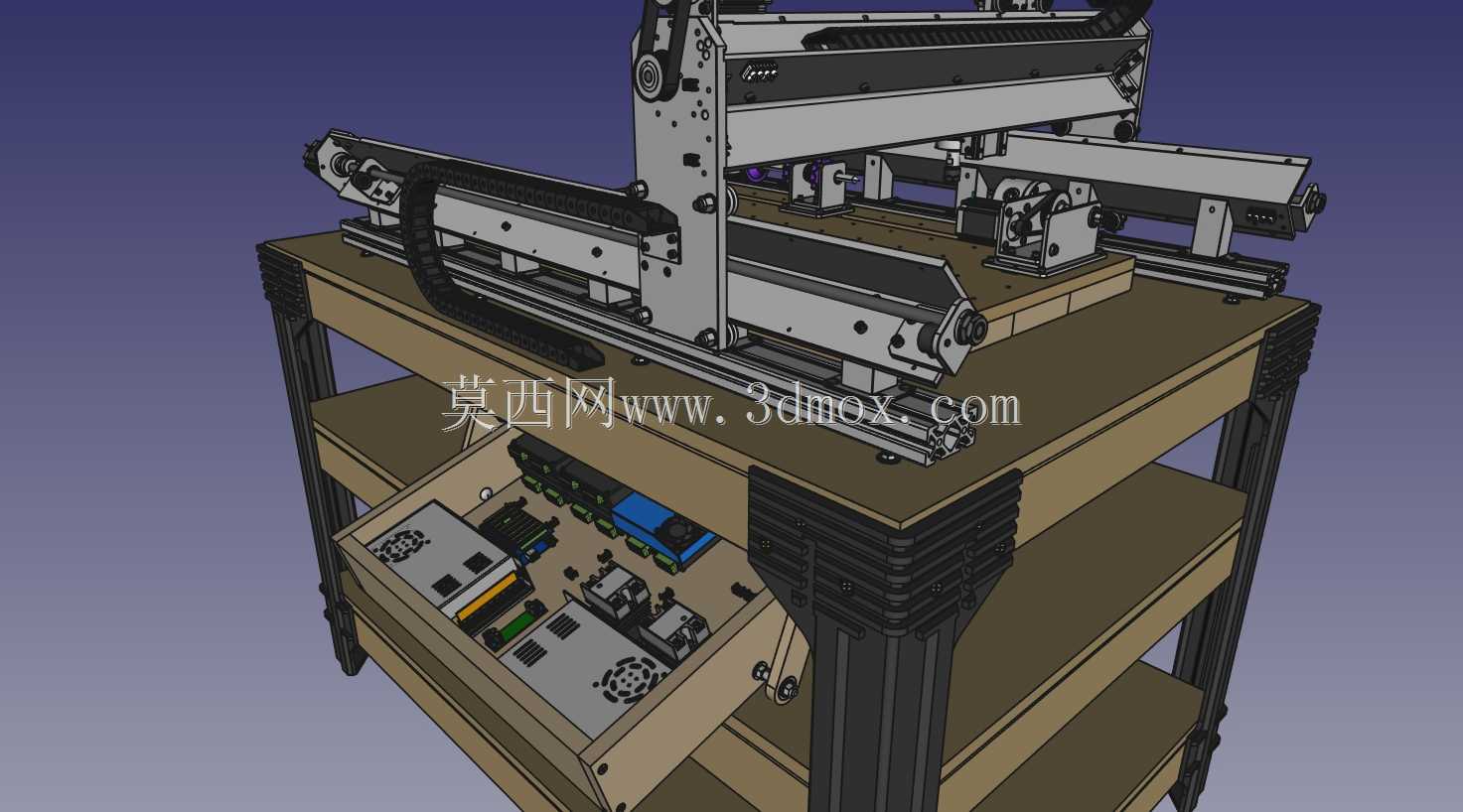

　　设备的控制部分采用开源控制方案适配设计，可对接主流的小型CNC控制系统，接线端口预留充足，除了基础的三轴驱动接口、主轴控制接口外，还预留了冷却控制、限位开关、对刀仪等扩展接口，方便用户后续添加自动对刀、喷雾冷却、行程限位等附加功能。整体结构的零件拆分设计充分考虑了DIY加工的可行性，绝大多数结构件可采用铝板切割、3D打印的方式自行制作，降低了个人制作者的整机搭建成本，零件之间的连接采用标准紧固件，不需要特殊的定制连接件，装配流程清晰，按照装配顺序即可完成整机搭建，不需要专用的大型装配工具。

　　在实际加工场景中，这款设备可完成PCB板铣制、小型塑料齿轮加工、铝件简单轮廓铣削、木质浮雕加工、亚克力零件切割等常见加工任务，相比手动加工设备，其数控控制的加工一致性更好，可完成手动加工难以实现的复杂轮廓加工，相比工业级CNC设备，其采购与搭建成本更低，维护难度小，适合非量产的加工场景使用。设备的防护设计上，可根据使用需求加装外置防护挡板，防止切削碎屑飞溅，碎屑收集区域预留了足够空间，可搭配小型集尘设备实现加工碎屑的集中收集，保持加工区域整洁。

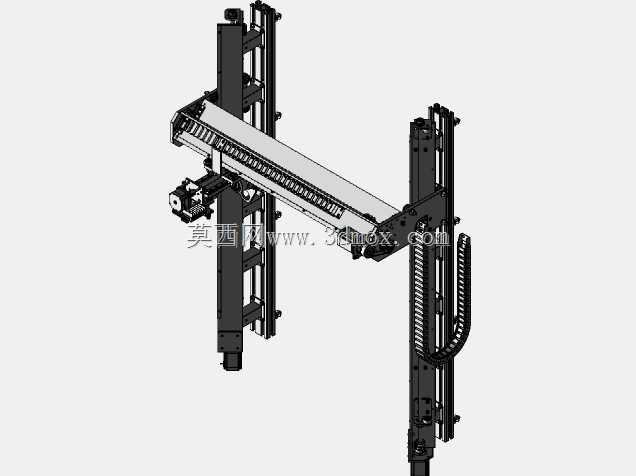

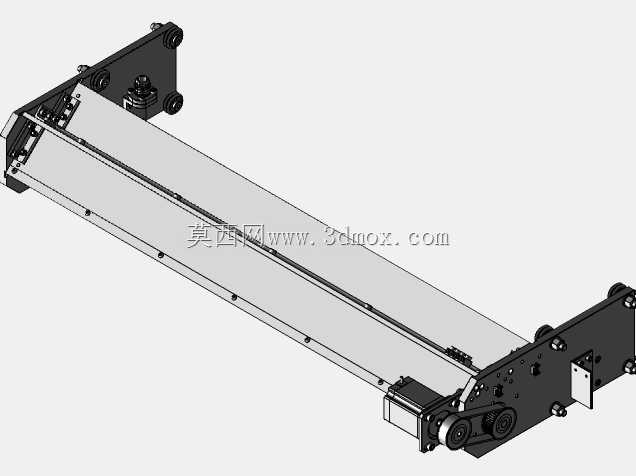

　　设计过程中针对常见小型桌面CNC刚性不足的问题做了针对性优化，龙门架部分采用加厚型材拼接结构，连接部位增加了三角加强筋，减少切削过程中的结构震颤，提升加工表面质量，工作台面采用平整铝板设计，预留了标准T型槽安装位或者矩阵安装孔位，方便使用压板、台钳等工装固定待加工工件，工件装夹操作便捷，可适配不同形状的小型工件装夹需求。
