工业用高压喷淋式模具清洗设备结构

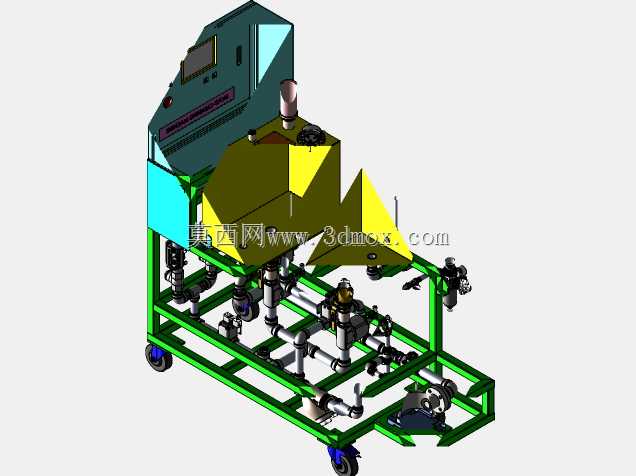

　　在注塑、冲压等成型加工车间的日常运维环节里，模具表面残留的脱模剂、塑胶积碳、金属碎屑、锈迹如果得不到及时清理，会直接导致后续成型件出现飞边、缺料、表面麻点等缺陷，严重时还会拉伤模具型腔表面，缩短模具的整体使用寿命，这类高压清洗设备就是针对这类工况开发的专用运维装备。不同于普通的民用清洗装置，该设备的结构设计完全围绕工业模具的清洁需求展开，整体采用封闭式腔体结构，作业时可将待清洗的模具整体放置在腔体内的承托格栅上，避免高压喷淋的液体飞溅到车间作业区域，适配车间5S管理的现场要求。从功能布局上看，设备集成了高压液流输送、气流吹扫、废液收集过滤三个核心模块，高压液流模块搭配可调角度的喷淋支架，

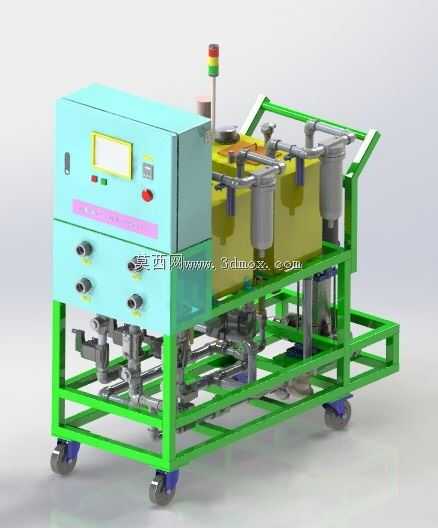

　　可根据模具的外形尺寸调整喷嘴的喷射角度与覆盖范围，针对模具型腔的深槽、窄缝等易残留杂物的位置，可切换为窄角高压射流模式，冲击力可穿透150mm深度的窄缝结构，将嵌在缝隙里的残留料屑完全冲除；气流吹扫模块布置在腔体顶部与侧部，在液流清洗完成后，可通过高压常温气流快速吹除模具表面附着的水渍，避免带水的模具直接上机生产导致的原料受潮、成型件出现银纹等问题。在设计思路上，该设备的腔体内部做了分区坡度设计，底部向废液收集口方向设置3°的倾斜角度，清洗产生的带杂质废液可顺着坡度自然流入过滤槽，经过三级滤网过滤后，大颗粒的料屑、锈渣被拦截在滤层上，过滤后的清洁液体可回流到储液舱循环使用，降低清洗介质的消耗成本。设备的承托格栅采用可抽拉式结构设计，

　　格栅的承重阈值适配车间常见的中小型注塑、冲压模具重量，抽拉轨道采用耐磨自润滑材质，即使长期接触清洗介质也不会出现卡滞、锈蚀的问题，操作人员无需进入腔体内部，即可完成模具的上下料操作，降低作业过程中的磕碰风险。从安装边界来看，该设备的整体外形尺寸适配常规车间的通道宽度，设备底部设置可调式支撑脚，可根据车间地面的平整度调整支撑高度，保证设备腔体处于水平状态，避免清洗过程中液体积存在腔体底部的局部区域；设备的侧边预留了介质加注口、电源接口与废液排放口，安装时无需对车间现有管线做大规模改造，仅需对接对应规格的供电线路与压缩空气管路即可投入使用，设备背部与墙面预留300mm的检修空间，即可满足日常滤芯更换、管路检修的操作需求。

　　在实际应用场景中，这类设备除了用于生产过程中的模具定期清洁，还可用于模具维修环节的预处理，在对磨损的模具进行补焊、抛光作业前，通过该设备彻底清除模具表面的油污与积碳，可避免杂质影响焊层结合力、抛光作业的表面精度。设备的操作面板布置在腔体正面的侧方，高度符合站立操作的人机工程学要求，操作人员无需弯腰即可完成喷淋时长、气流吹扫时长、喷射压力的参数调整，针对不同污染程度的模具可匹配对应的清洗程序，轻度残留的模具仅需3分钟即可完成清洁，重度积碳的模具可延长喷淋时长并提高射流压力，无需人工手持喷枪近距离作业，减少清洗介质飞溅对操作人员皮肤、呼吸道的刺激。腔体的门体采用带观察窗的密封结构，观察窗采用耐冲击的透明材质，作业过程中可实时观察内部的清洗状态，门体设置安全联锁结构，门体未完全关闭时设备无法启动高压喷淋与气流模块，避免高压介质意外喷出造成安全事故。
