农用拖挂设备上下车台阶结构设计

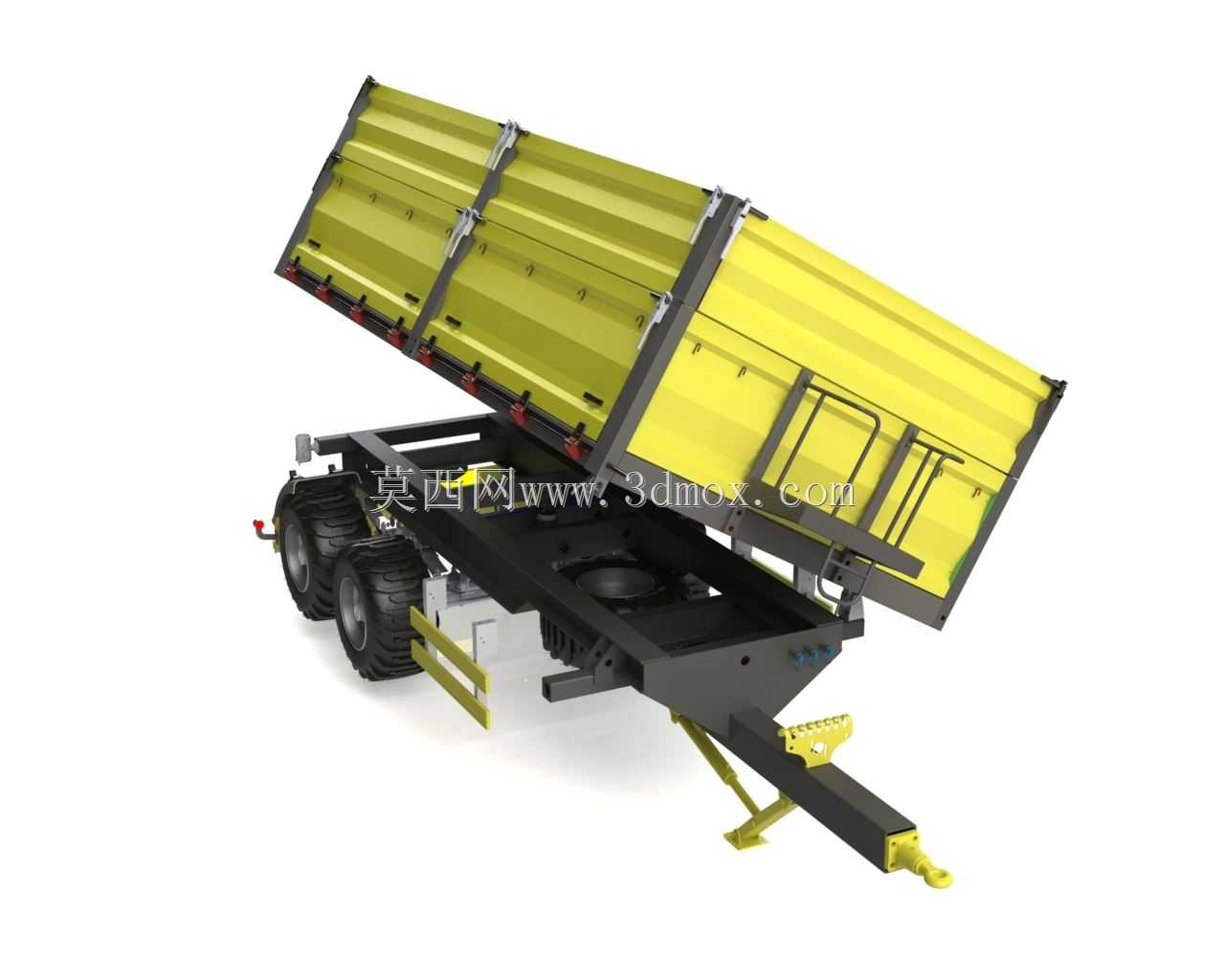

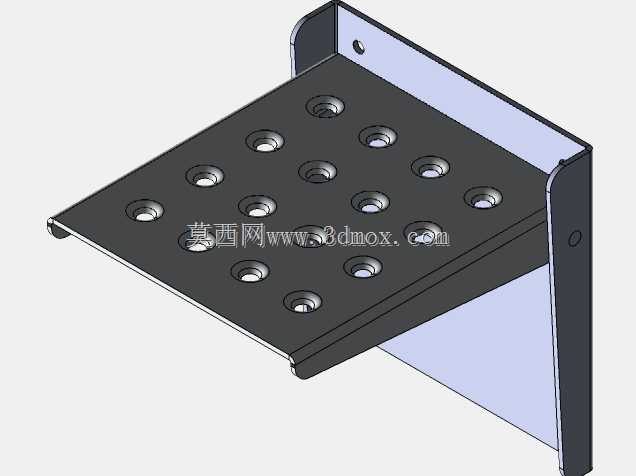

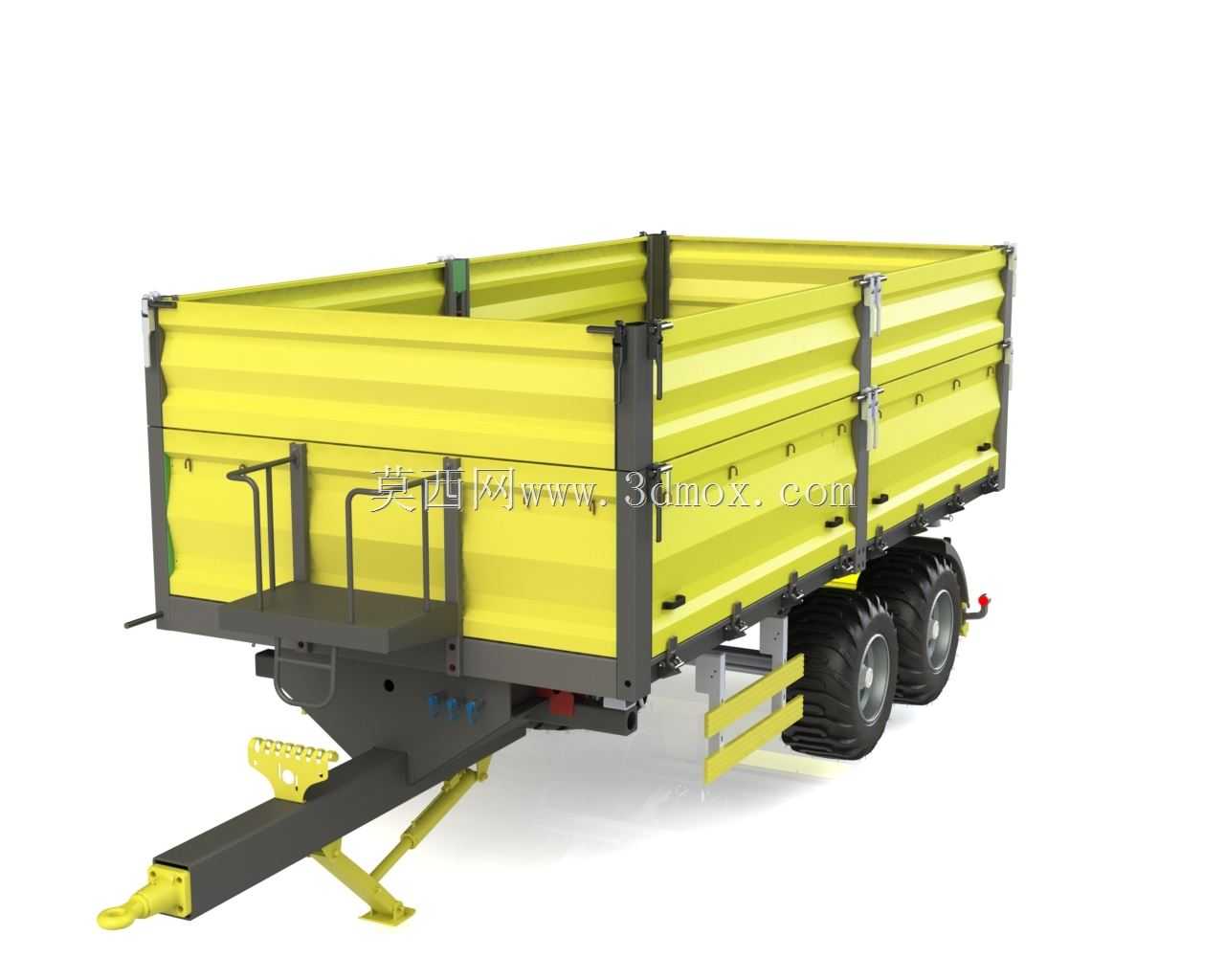

　　在农用运输作业场景中，拖挂设备的人员上下便利性长期是容易被忽略的设计细节，不少农用拖车在实际使用时，货台高度距离地面普遍在800mm到1100mm区间，作业人员频繁上下货台搬运农资、装卸农产品时，没有固定踩踏结构的情况下，很容易踩滑跌落，尤其是雨天沾附泥污、冬季结霜的工况下，跌落损伤的风险会进一步升高。这款台阶结构就是针对这类农用拖挂设备的上下车需求做的适配设计，整体采用分段式踩踏结构，每一级踏板的踩踏面都做了防滑凸筋处理，凸筋高度控制在3mm，既不会卡滞作业人员沾带泥块的劳保鞋鞋底，又能在踏板面沾附泥水、作物秸秆碎屑时提供足够的摩擦阻力，避免踩踏打滑。

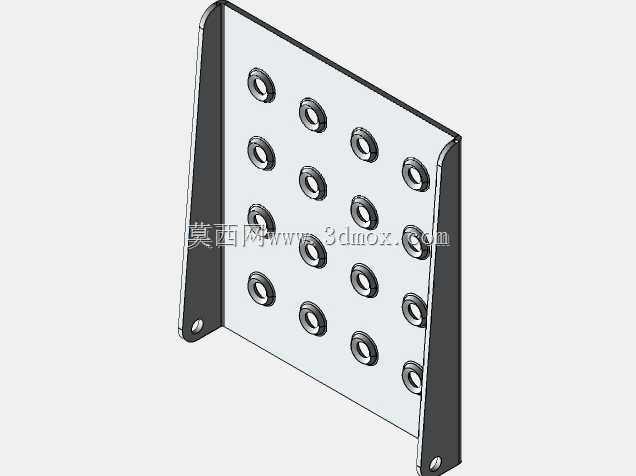

　　从结构设计的思路来看，这款台阶没有采用整体焊接的固定结构，而是通过铰接支座与拖车车架侧梁连接，非作业状态下可以向上翻折贴靠在车架侧面，翻折后通过弹簧插销做位置锁定，不会超出拖车的整车宽度边界，满足乡村狭窄机耕道会车、田间穿行时的通过性要求，不会因为突出的台阶结构刮蹭田埂、路旁的作物或者障碍物。作业状态下放下台阶时，最下端的踏板距离地面高度控制在280mm到320mm之间，符合成年人抬脚的舒适高度区间，每一级台阶的高度差统一为240mm，踩踏深度为180mm，匹配常规劳保鞋的鞋底长度，人员上下时脚掌可以完全落在踏板面上，不需要刻意调整踩踏位置。

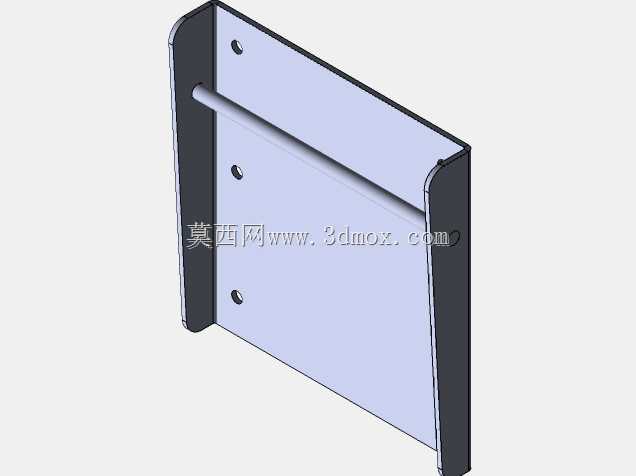

　　安装边界方面，这款台阶的铰接支座预留了4个直径14mm的螺栓安装孔，孔位间距适配农用拖车常用的10号、12号槽钢侧梁，不需要对原车车架做额外的切割、焊接改动，只需要通过配套的U型螺栓就可以完成固定安装，适配不同载重规格的农用拖挂设备，从载重1吨的小型单轴拖车到载重5吨的双轴农用挂车都可以匹配安装。结构受力层面，每一级踏板的下方都焊接了三角形加强筋，单级踏板的额定承重可以达到150kg，完全满足携带工具、搬运重物的作业人员踩踏需求，即使是体重较大的作业人员背负农资上下，也不会出现踏板变形、焊缝开裂的问题。

　　实际田间作业场景中，这款台阶除了满足人员上下货台的核心需求外，还可以在临时检修拖车制动系统、轮胎补气时作为踩踏支撑点，不需要额外携带登高梯具，减少田间作业的随车工具携带量。踏板的边缘做了圆弧翻边处理，没有尖锐的焊接棱角，避免作业人员上下时剐蹭衣物、磕碰腿部，翻边结构同时也提升了踏板自身的结构刚度，长期受踩踏载荷作用下不会出现踏板边缘弯折变形的问题。铰接位置采用了带防尘套的销轴结构，避免田间的泥沙、秸秆碎屑进入铰接缝隙造成卡滞，保证翻折操作的顺畅性，不需要频繁加注润滑脂也能长期保持灵活的转动状态，适配农用设备低维护频次的使用特性。

　　考虑到农用作业的复杂工况，台阶的整体表面处理采用了喷塑工艺，相比普通喷漆层的耐磕碰、耐腐蚀性能更强，长期接触肥料、农药等腐蚀性物质，或者被田间飞溅的碎石击打，也不会出现大面积涂层脱落、基材锈蚀的问题，使用寿命可以匹配农用拖车的整体服役周期。在结构尺寸的校核过程中，特意将台阶放下后的横向突出量控制在350mm以内，不会超过拖车配置的后视镜观测范围，驾驶员在驾驶位就可以观察到台阶的收放状态，避免行驶过程中台阶未锁定翻落造成安全隐患。
