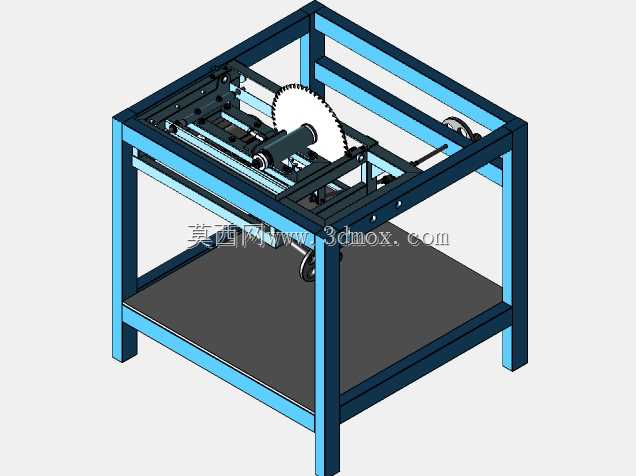

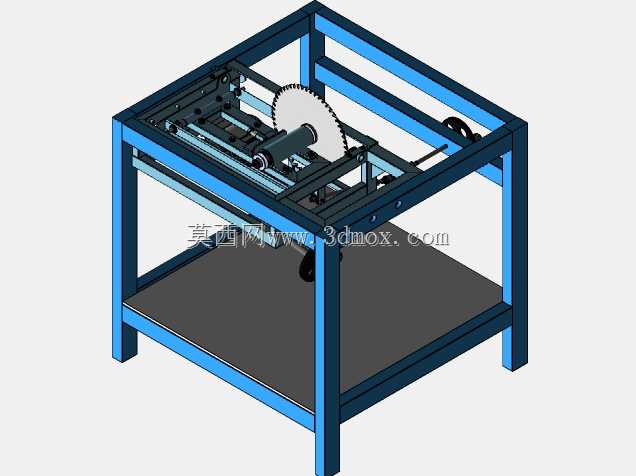

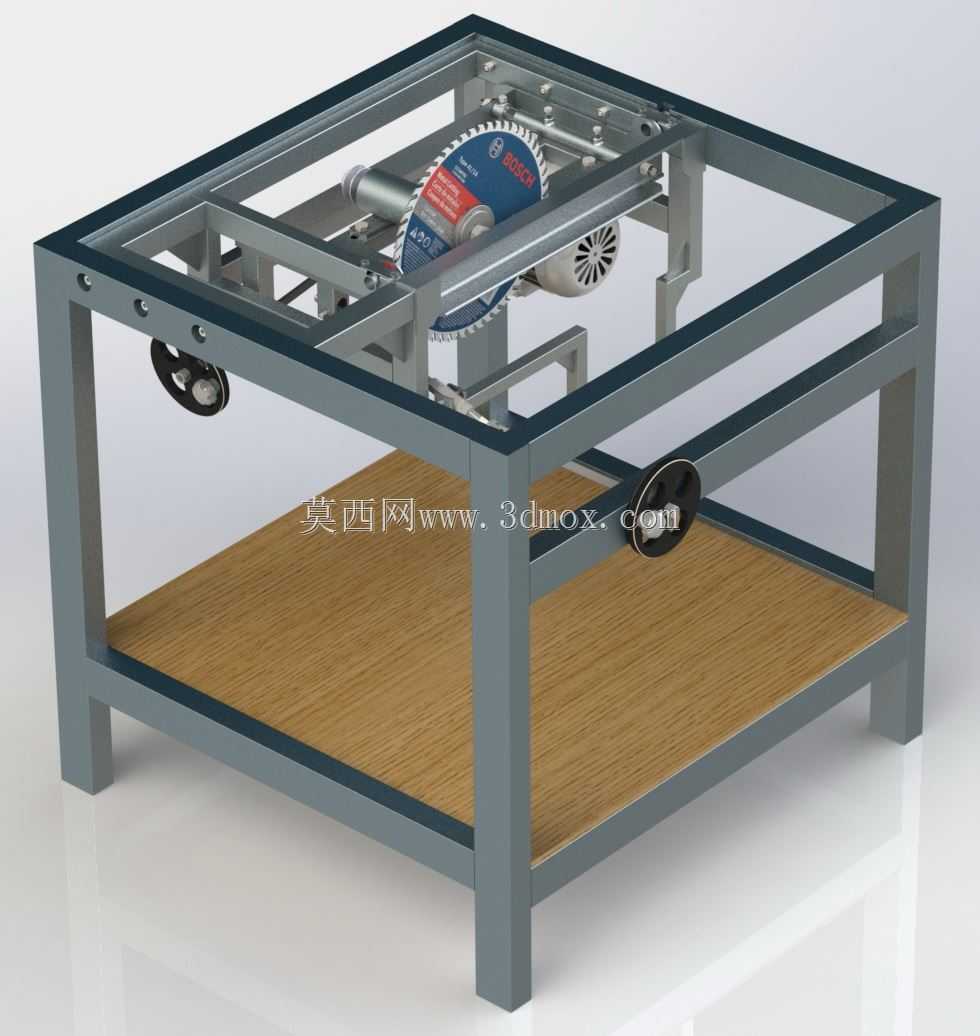

台式木工锯片升降调节机构结构设计

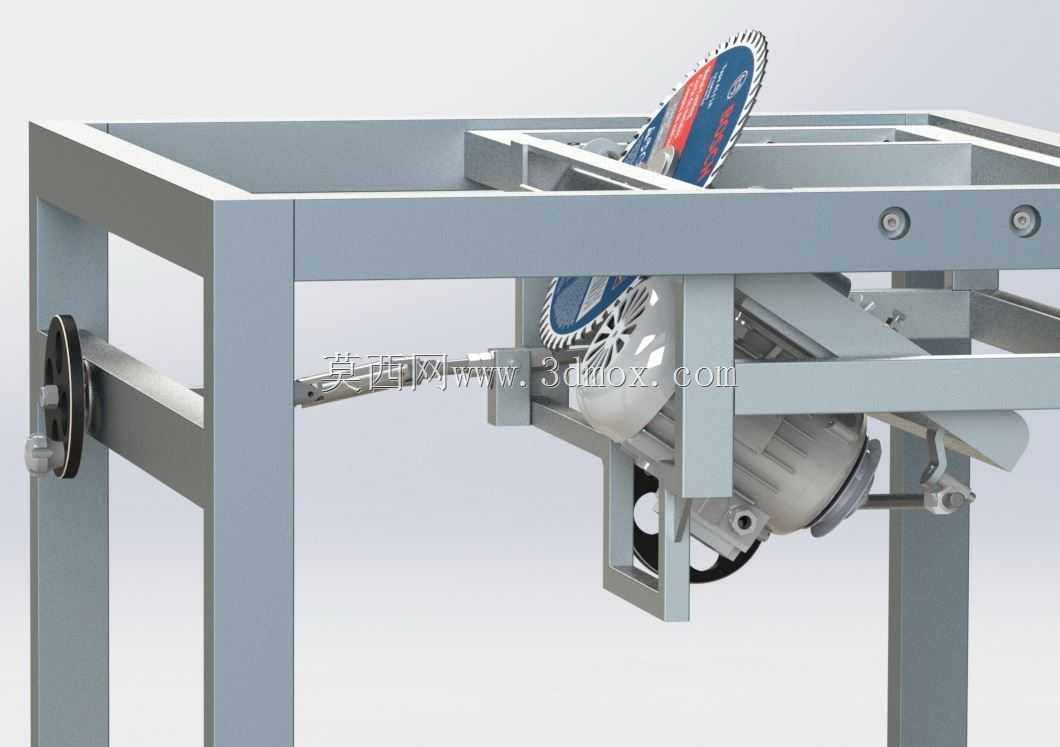

　　在木工加工作业场景里，台锯是实木开料、板材裁切环节的核心通用设备，而锯片升降调节机构直接决定了台锯的加工适配性与操作安全性，这套桌锯提升机构正是针对台式木工锯的锯片高度调节需求开发的核心功能结构。从实际加工需求来看，不同厚度的木材、不同角度的斜切作业，都需要锯片伸出工作台面的高度匹配对应工况：90度直切时，锯片伸出高度需略大于木材最大切割厚度，避免锯片过度外露引发安全隐患，同时减少无效切削带来的动力损耗；45度斜切时，受锯片倾斜后有效切削行程变化影响，升降行程需要预留足够余量，才能保证斜切最大厚度达到设计指标。这套机构的设计首先围绕双额定输入功率的动力匹配展开，最大输入功率下可实现100mm厚度木材的90度直切、60mm厚度木材的45度斜切，适配直径300mm、内孔直径30mm的标准通用木工圆锯片，空载额定转速设定为5200转/分，匹配常规木工锯片的线速度要求，保证锯切面的光洁度，减少木材崩边问题。

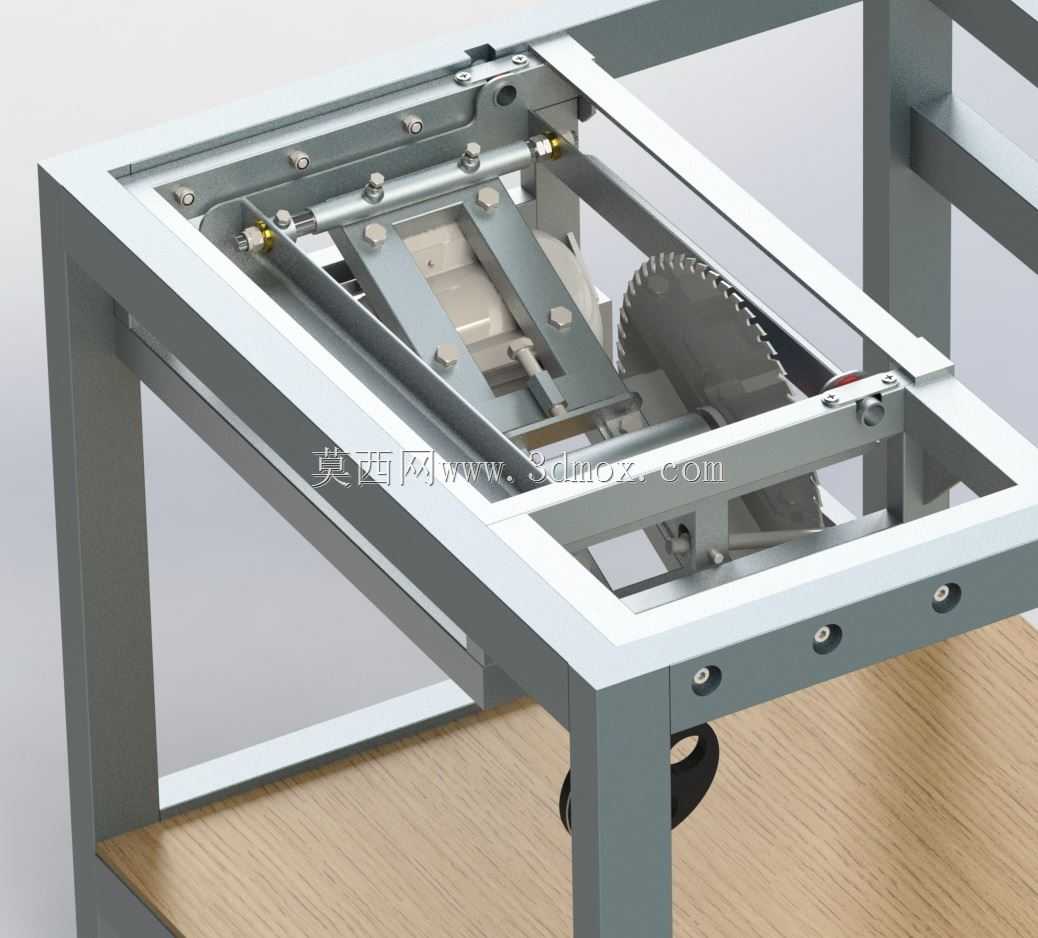

　　从结构设计思路来看，这套升降机构采用丝杆传动搭配导向副的成熟结构，传动过程平稳无卡滞，调节时的阻尼感均匀，操作人员转动调节手轮即可精准控制锯片的升降高度，调节精度可控制在0.5mm以内，满足精细木工加工的尺寸控制要求。导向结构采用双平行导柱配合线性衬套，锯片主轴组件在升降过程中始终保持与工作台面的垂直精度，不会出现倾斜偏移，避免锯片运转时偏摆引发的锯路变宽、锯片发热变形甚至崩片的风险。安装边界方面，这套机构的整体安装尺寸适配常规10寸台锯的机身内腔空间，安装基准面与台锯工作台的下平面平行度公差要求控制在0.1mm/m以内，主轴组件的安装位预留了标准皮带轮的装配空间，可直接匹配对应功率的驱动电机通过三角带传递动力，不需要额外改装连接结构。

　　在实际应用中，这套升降机构还兼顾了安全防护结构的安装接口，锯片护罩、分料刀的安装位随主轴组件同步升降，无论锯片调节到任何高度，防护结构都能保持与锯片的相对位置，符合木工机械的安全设计规范。日常维护层面，传动丝杆设计有防尘罩结构，可阻挡木屑、灰尘进入传动螺纹副，延长机构的使用寿命，润滑注油点设置在机身外侧易操作位置，不需要拆解设备即可完成定期润滑保养。针对不同加工场景的适配性，这套机构的升降行程覆盖0-110mm的调节范围，既可以满足薄木片、饰面板的浅切需求，也能支撑厚方木、实木料的深切作业，调节过程中带有位置刻度标识，操作人员可根据加工需求快速定位到对应高度，减少反复试切的调整时间。从结构刚性来看，整套升降机构的承载主体采用铸铁材质加工，吸震性好，锯片满负荷切削时不会出现共振抖动，保证切削过程的稳定性，连接紧固件均采用标准公制规格，后期维护更换配件通用性强，不需要定制特殊规格的连接件。
