采用775电机的小型PCB铣削数控加工设备

　　在电子打样、小批量电路板试制场景中，大型工业PCB加工设备往往存在占地空间大、开机调试流程繁琐、单次加工成本偏高的问题，这款采用775直流电机作为主轴动力的小型铣削数控设备，恰好填补了桌面级精密PCB加工的需求空白，适合电子实验室、创客空间、小型硬件研发团队使用，可完成单双面覆铜板的轮廓铣削、钻孔、隔离槽加工等工序，无需依赖外协打样，大幅缩短硬件研发的打样周期。

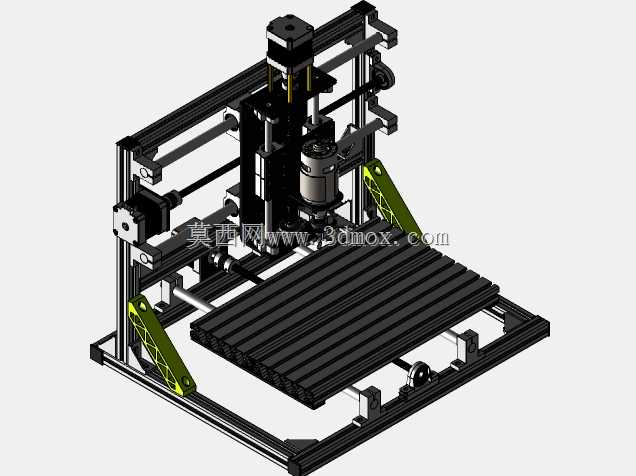

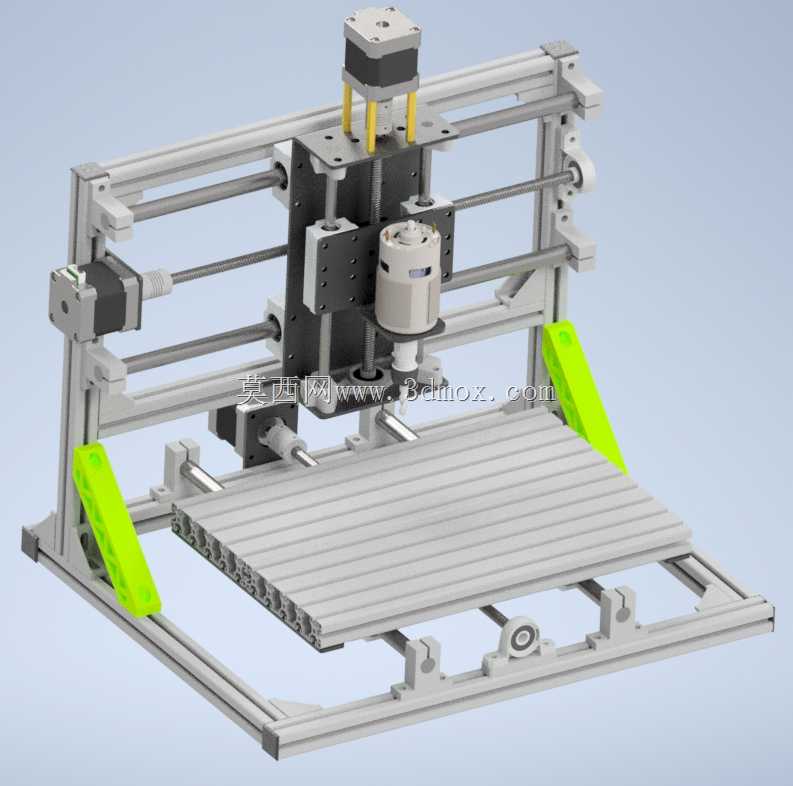

　　从结构设计思路来看，这款设备优先考虑了桌面部署的空间适配性，整体框架采用拼装式铝型材搭建，在保证结构刚性的同时控制了整机自重，单人即可完成搬运与位置调整，安装时仅需预留水平操作台面，四周预留150mm以上的走线与操作空间即可，无需额外做地基固定或减震处理。传动部分采用精密滚珠丝杠搭配直线导轨的组合，X、Y轴负责承载待加工PCB板材的平面移动，Z轴负责带动主轴完成垂直方向的进刀与退刀动作，各轴的行程设定完全覆盖常规尺寸PCB的加工范围，可一次性完成最大幅面150mm*200mm覆铜板的全工序加工，无需多次装夹校准。

　　主轴选用775型直流电机作为动力核心，这类电机扭矩输出平稳、转速调节范围宽，可适配不同直径的PCB铣刀与钻头，加工1.6mm厚度的常规FR-4覆铜板时，可根据加工工序调整对应转速：铣削板边轮廓时采用中高转速配合慢进给，避免板材崩边；钻0.5mm以下小孔时切换到高转速低进给参数，防止钻头折断；铣削电路隔离槽时匹配对应进给速度，保证槽壁光滑无毛刺。设备的工作台面采用绝缘耐磨材质制作，表面预留了通用装夹定位孔位，可搭配压板或专用夹具固定不同厚度的覆铜板，装夹时仅需保证板材与X轴运动方向平行，即可通过数控系统完成自动找边与坐标设定，降低操作人员的调机难度。

　　实际使用过程中，这款设备的操作逻辑贴合小型加工场景的使用习惯，操作人员仅需将处理好的PCB加工G代码导入控制系统，完成对刀操作后即可启动自动加工流程，加工过程中主轴的冷却采用风冷设计，无需外接复杂的冷却管路，加工产生的切屑可通过配套的吸尘接口外接小型吸尘器收集，避免切屑飞溅影响加工精度与操作环境。设备的电气控制部分集成在机身侧方的独立仓体内，走线整齐且预留了扩展接口，后续可根据使用需求加装对刀仪、冷却喷雾装置等附件，拓展设备的加工能力，除常规PCB板材加工外，更换适配刀具后还可完成薄铝板、亚克力板、软金属薄片的轻切削加工，满足小型零件的精密加工需求。

　　从安装边界来看，设备整机高度控制在400mm以内，可放置在常规高度的工作台面上操作，操作面板设置在机身正面靠前位置，操作人员站立或坐姿均可完成参数调整与加工启停操作，机身底部预留了可调脚杯，可根据台面的水平情况调整设备水平度，保证各轴运动的平面度误差控制在合理范围内，避免加工出现深浅不一的问题。各运动轴的限位采用物理限位加软件限位双重保护，防止操作人员误操作导致的超程撞机问题，主轴的夹头采用标准ER夹头结构，更换刀具时仅需使用配套扳手即可完成装拆，刀具的同轴度可满足PCB加工的精度要求，加工出的线路隔离宽度最小可达到0.2mm，完全满足常规电路板的加工精度要求。
