气撑支撑式防屈曲可调工作台结构模型

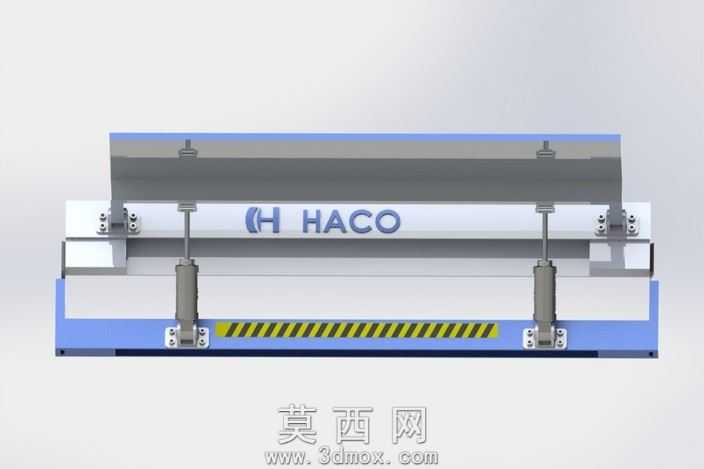

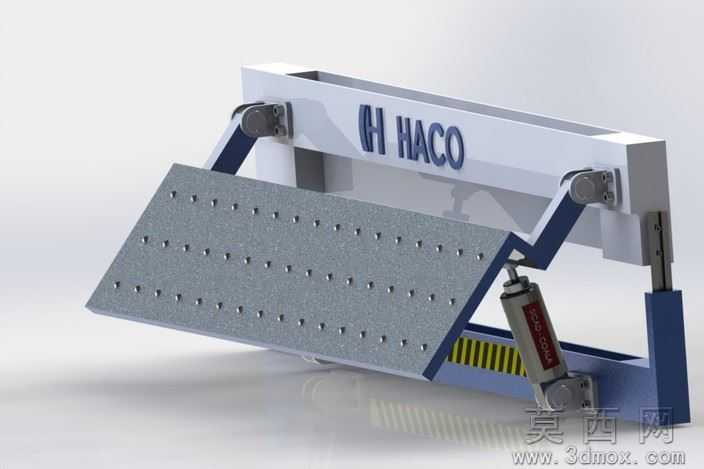

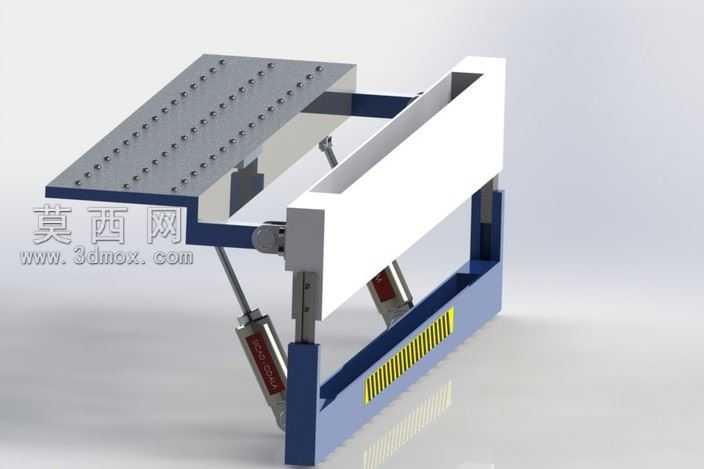

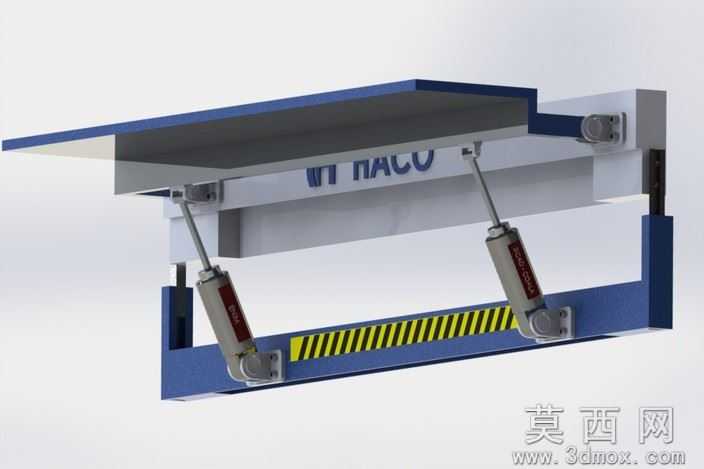

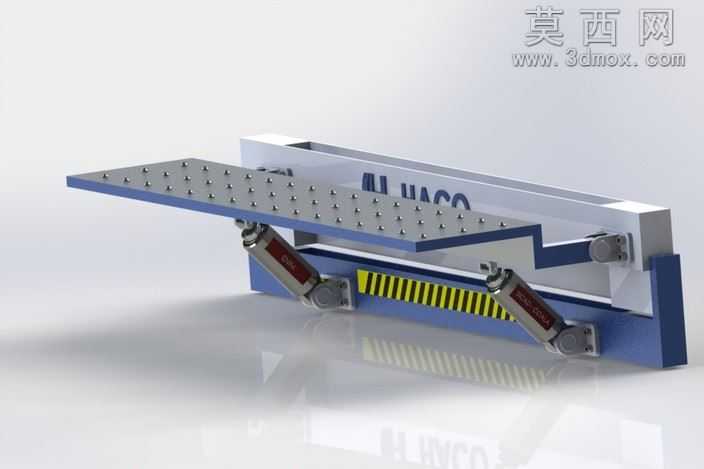

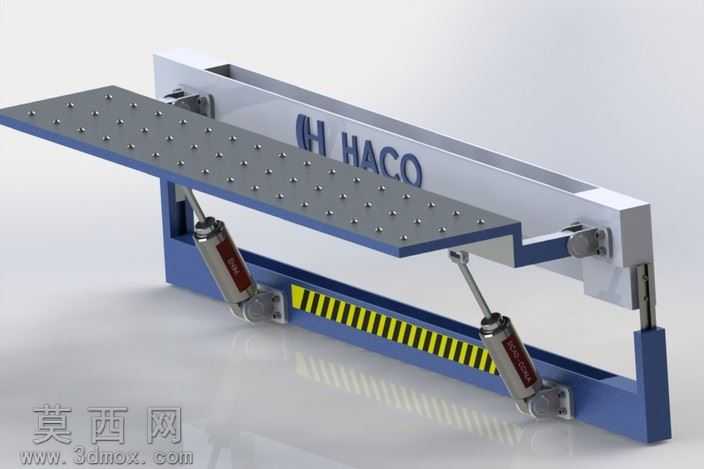

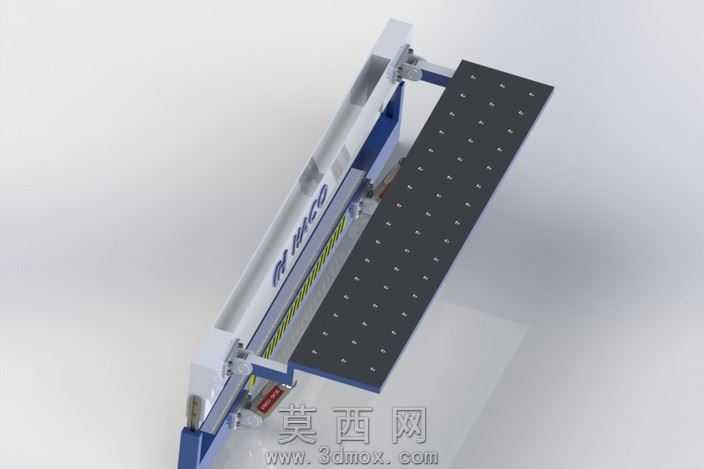

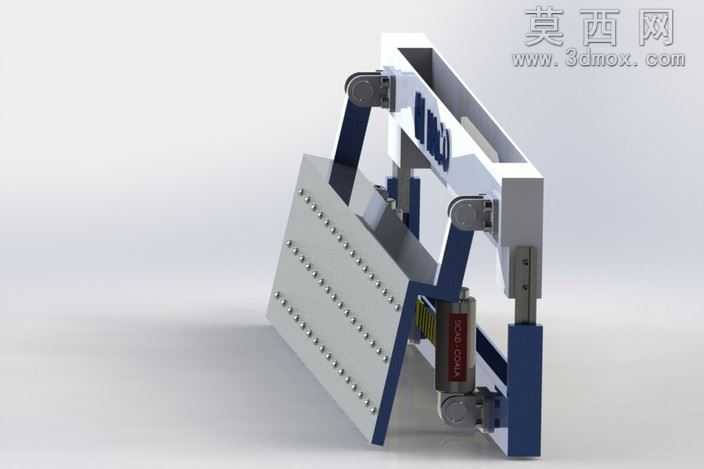

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配约束逻辑，对各个零部件的配合公差、运动行程进行了精准的参数化定义，确保整体机构的运动仿真符合实际物理运行规律。渲染阶段采用工业产品级写实渲染流程，针对不同材质分别设置对应的材质属性：金属机架部分采用磨砂喷塑碳钢材质，调整粗糙度参数模拟工业喷塑的哑光颗粒质感，金属表面添加细微的环境反射效果还原真实金属的光影表现；工作台面板采用硬质阳极氧化铝材质，表面设置均匀的定位孔阵列，孔位边缘添加微小倒角避免渲染时出现锐利硬边的失真效果；气弹簧支撑杆部分分别设置金属活塞杆的镀铬高反光材质、缸筒的金属烤漆材质以及端部铰接件的镀锌钝化材质，不同金属材质的粗糙度、反射率参数做差异化调整，提升整体模型的材质层次感；机架上的警示标识采用黄黑斜纹反光贴纸材质，添加轻微的凹凸贴图模拟贴纸的覆膜质感。结构设计上采用双侧对称气弹簧支撑布局，工作台面板与底部机架通过尾部铰接轴形成转动副，两个气弹簧分别通过两端的鱼眼铰接接头连接机架底部与工作台面板底面，实现工作台翻转角度的无级调节与任意位置的悬停锁定，同时气弹簧的支撑力可抵消工作台面板的自重，降低操作人员调节角度时的施力强度。工作台面板表面设置矩阵式排列的定位螺纹孔，可配合工装夹具实现待加工工件的快速装夹固定，面板边缘做倒角处理避免锐边划伤。机架主体采用折弯焊接的箱型梁结构，保证整体支撑刚度，避免工作台承重时出现结构变形，铰接部位采用加厚的连接耳板搭配销轴连接，提升铰接位置的抗疲劳强度。设计思路围绕防屈曲、防过度弯曲的使用需求展开，通过气弹簧的阻尼支撑特性限制工作台的极限翻转角度，避免面板翻转角度过大造成铰接部位应力集中或者结构失稳弯曲，同时双侧对称的支撑布局可避免单侧受力造成的面板扭曲变形，整体结构兼顾了角度调节的灵活性与承重状态下的结构稳定性，可作为钣金加工、工件检测、装配作业的可调辅助工作台使用，建模过程中对所有标准件均做了简化处理，保留核心装配特征与运动结构，既保证了模型的展示效果，也控制了整体文件的体量，可直接用于装配干涉检查、运动仿真验证以及产品方案展示使用。
