食品产线连续式自动灌装作业设备结构

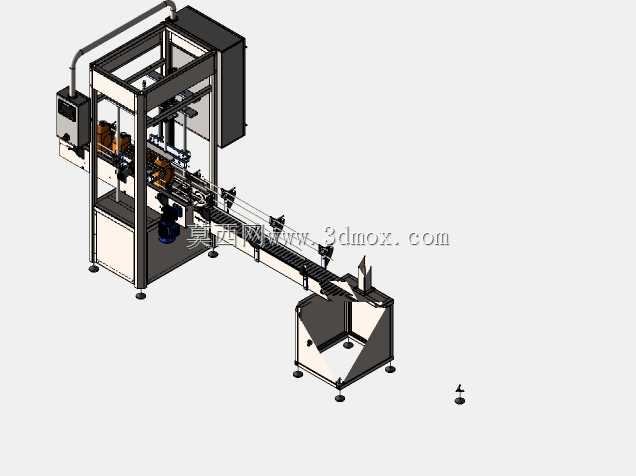

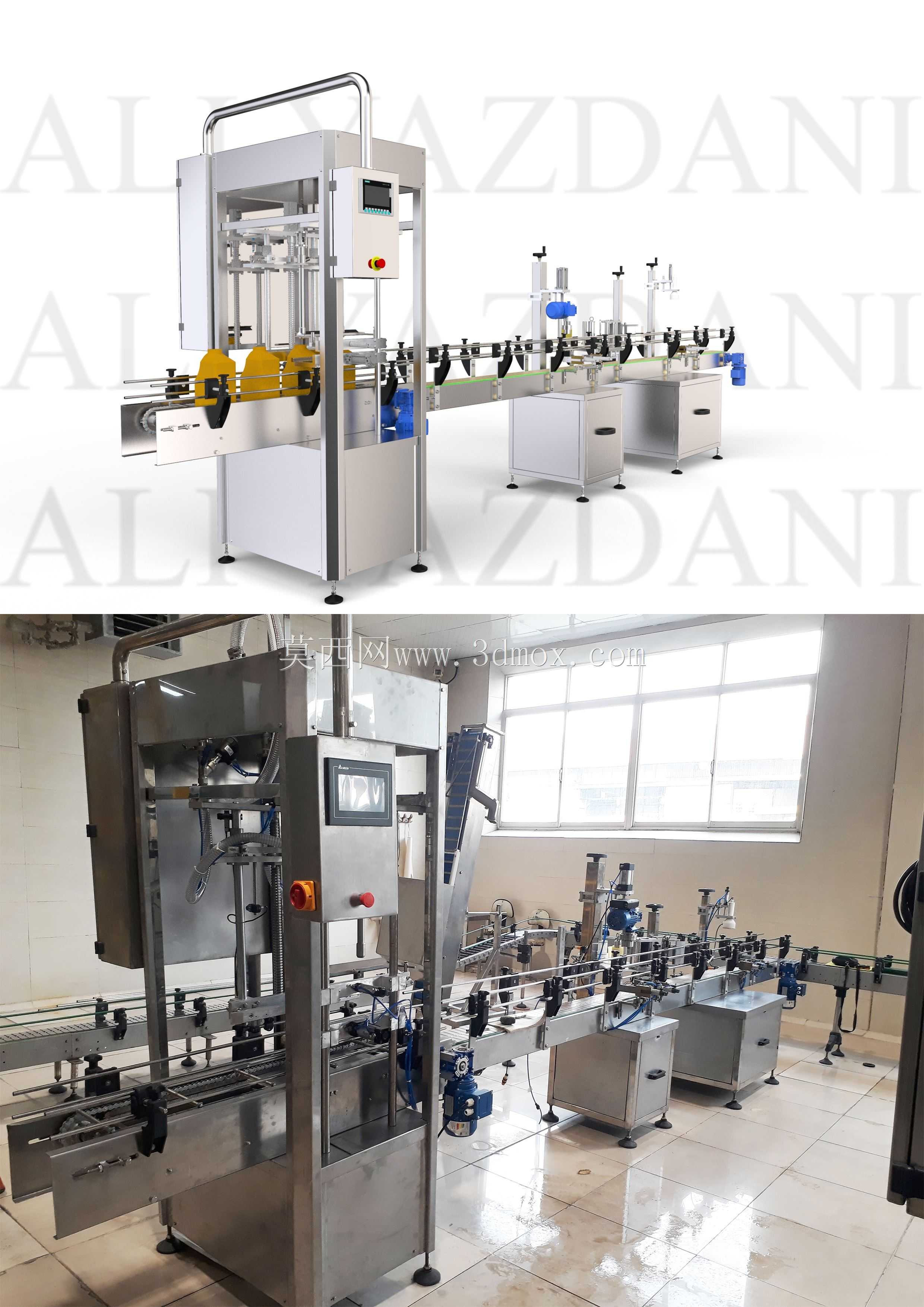

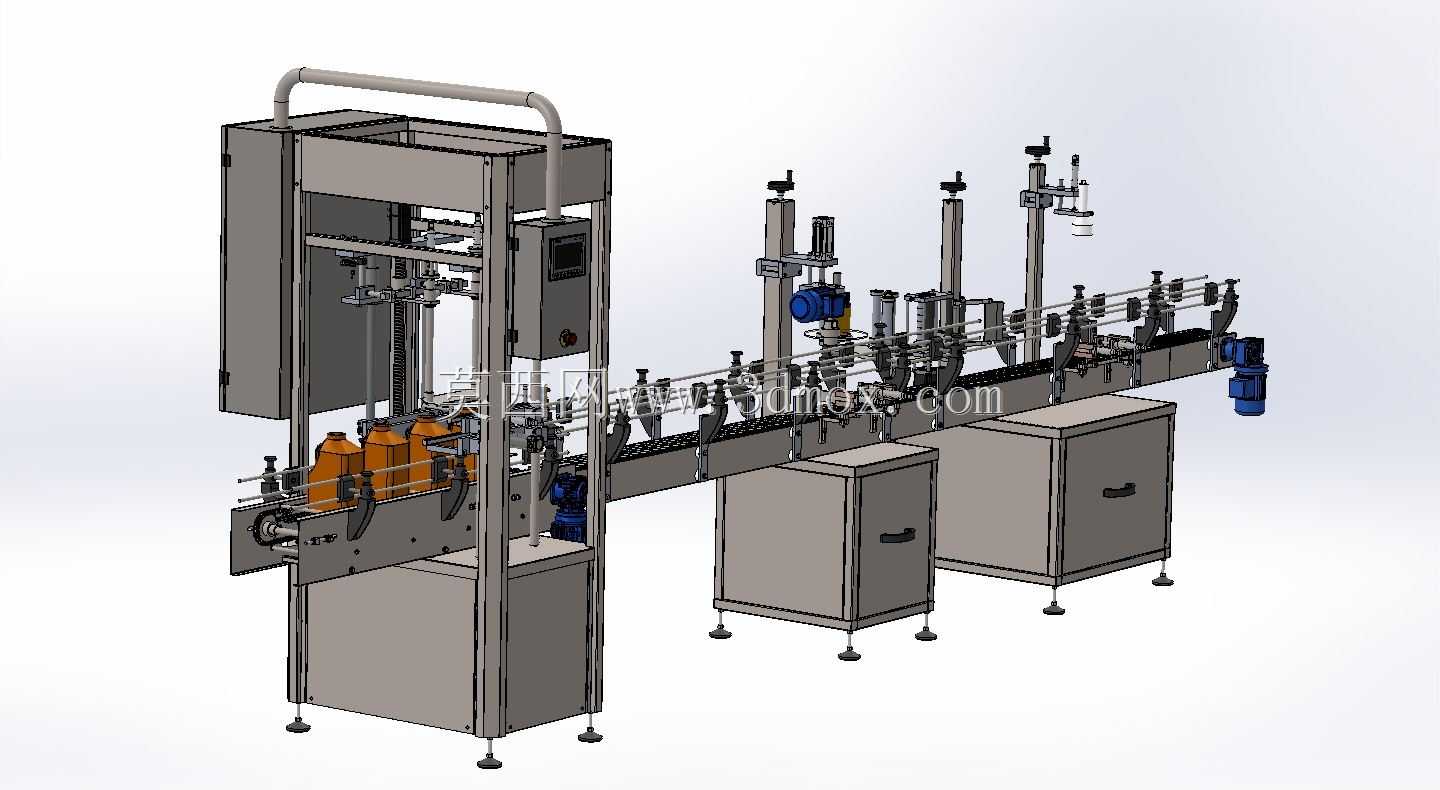

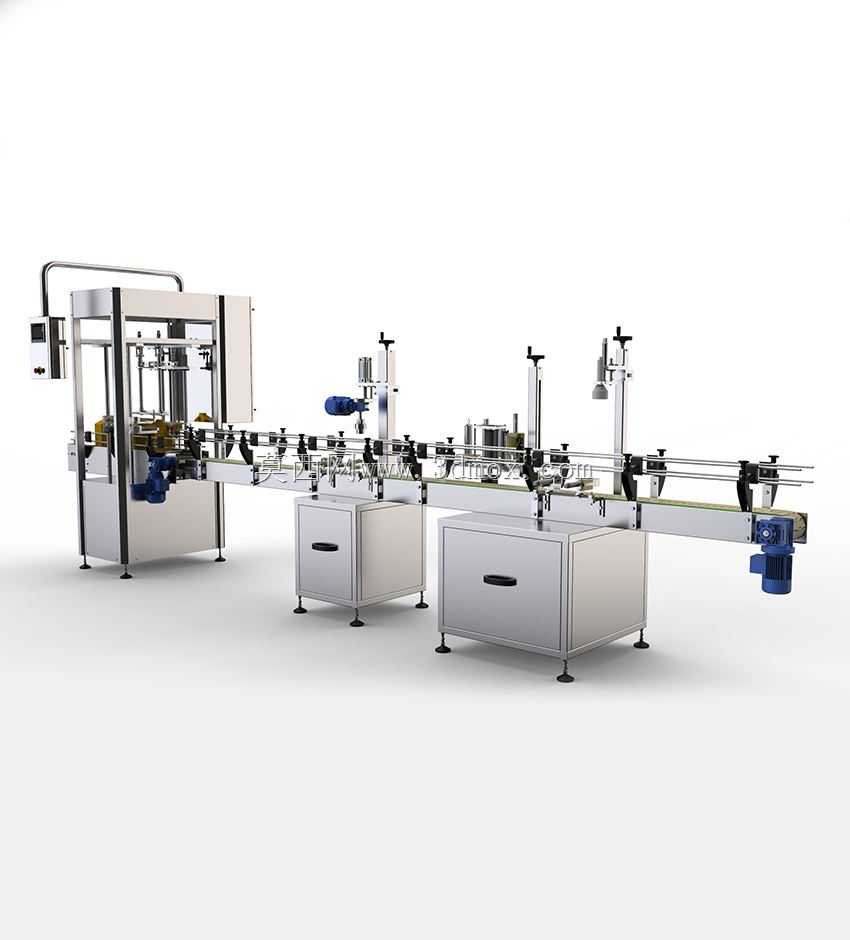

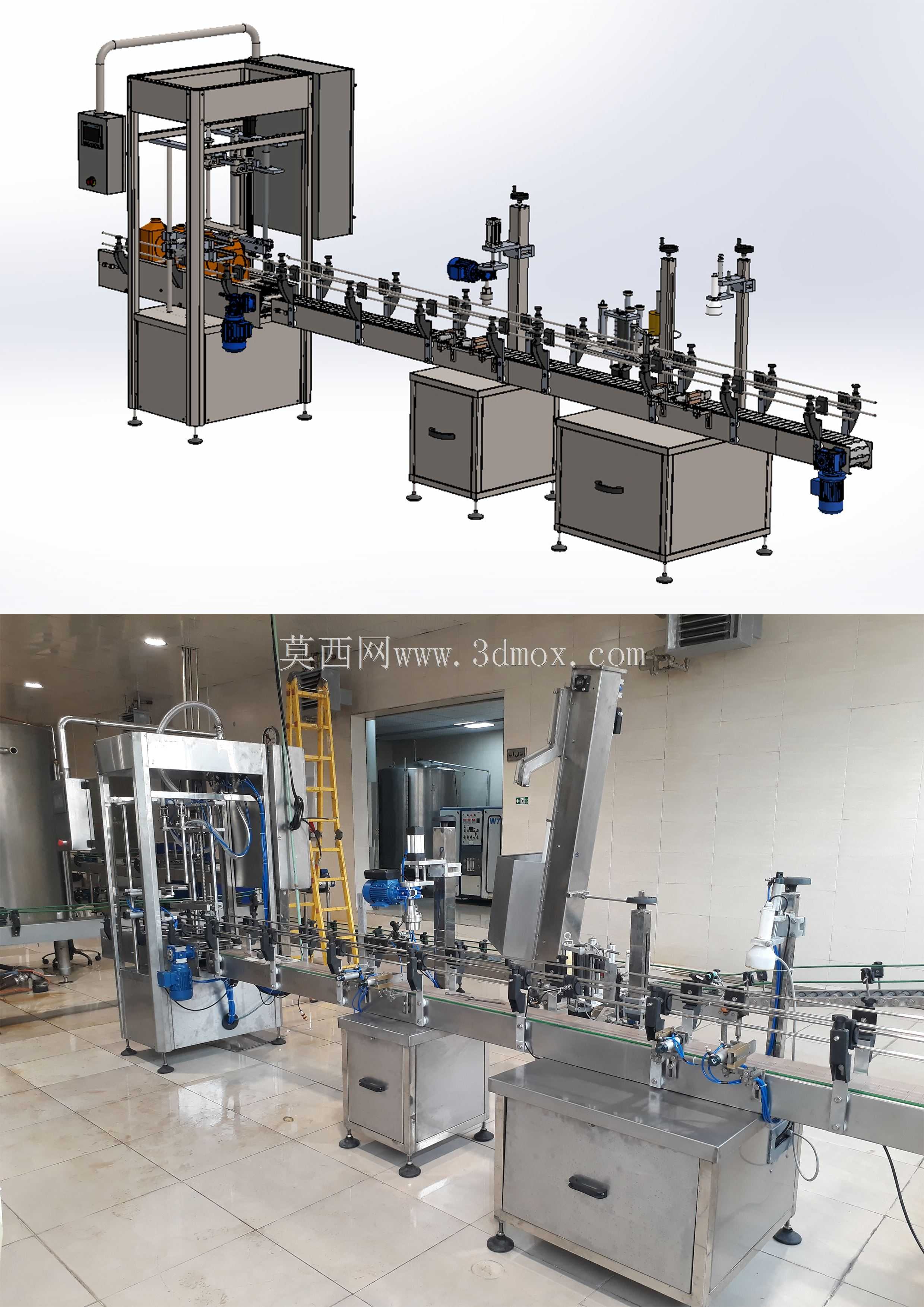

　　这套灌装作业设备主要面向快消品生产场景，适配瓶装、罐装类流体、半流体物料的连续化量产需求，在食品、日化类生产车间的包装工段应用广泛，可直接对接前端物料储料单元与后端码垛、装箱工位，形成完整的包装作业链路。设备整体采用直线式排布逻辑，沿物料输送方向依次设置填充工位、封顶工位、标签粘贴工位、密封检测工位，各工位间通过同步带输送机构衔接，输送速度可根据前端物料供给速率、后端包装节拍灵活调整，避免出现容器堆积、工位待料的情况。填充工位采用定量式灌装阀组，可根据容器规格调整灌装头的升降行程与出料流量，针对易起泡沫的物料还设置了慢速灌装收尾程序，减少物料溢出与瓶身污染，灌装头的排布间距可通过调节滑轨调整，适配不同直径规格的容器，

　　无需整体更换工装即可完成多规格产品的快速换产。封顶工位集成了容器上盖抓取、旋压密封功能，上盖机构采用真空吸盘取料，配合定位导槽确保盖子与容器口精准对位，旋压头的扭矩可根据瓶盖材质、密封要求调整，避免出现旋封过紧导致的瓶盖开裂、或是旋封过松导致的物料泄漏问题，工位旁设置了缺盖检测传感器，出现无盖容器时会自动触发停机信号，避免不合格品流入下一个工位。标签粘贴工位采用滚贴式贴标结构，可适配瓶身圆周贴标、瓶身平面贴标两种模式，贴标辊的压力可根据标签材质、瓶身表面弧度调整，确保标签粘贴平整无气泡、无褶皱，标签供给机构设置了断标检测功能，标签用完时会自动提示补料，减少设备空转等待时间。末端密封工位负责对完成贴标的容器进行封口完整性检测，

　　通过压力传感模块检测容器内部的保压情况，识别出密封不合格的产品后会通过拨杆机构自动剔除到不合格品收集区，避免不良品流入后续仓储环节。设备的机架主体采用不锈钢方管焊接成型，所有与物料接触的部件均采用食品级材质制作，满足食品生产场景的卫生清洁要求，机架底部设置了可调式支撑脚，可根据车间地面平整度调整设备水平度，同时预留了地脚螺栓安装孔，设备长期高速运行时可通过螺栓固定在地面，减少运行振动带来的工位偏移问题。设备的驱动单元集中布置在机架下部的防护舱内，各工位的动力通过同步轮、传动轴传递，传动部位均设置了透明防护盖板，既方便日常运行时观察传动部件的磨损情况，也能避免操作人员误触转动部件引发安全事故。气路管线沿机架内侧的走线槽规整布置，

　　每个工位的气路接口都设置了独立的调压阀，可单独调整各工位的气动元件工作压力，方便运维人员快速排查气路故障。在安装边界方面，设备主体长度适配常规车间的产线预留空间，进料端与出料端的输送接口高度匹配常规包装产线的作业高度，可直接与现有车间的输送线对接，无需额外搭建增高平台，设备侧面预留了0.8米以上的运维通道，方便日常更换易损件、清洁设备表面残留物料。在设计过程中充分考虑了多规格产品的兼容性，所有可调节部位都设置了刻度标识，换产时操作人员可根据刻度快速调整到对应参数，减少换产调试时间，各工位的模块化设计也方便后续根据产能需求扩展工位，比如增加喷码工位、二次复检工位时，可直接在现有机架的预留安装位上加装模块，无需对整体结构进行大规模改动。设备运行时的噪音控制在车间作业允许的范围内，所有运动部件都设置了缓冲结构，减少工位动作时的刚性碰撞，既延长了部件的使用寿命，也改善了车间的作业环境。针对不同物料的灌装需求，灌装阀可更换不同口径的出料嘴，适配高粘度酱料、低粘度饮品等不同性状的物料，无需更换整个灌装单元，降低了企业的设备改造成本。输送链板采用可拆卸式结构，日常清洁时可快速拆下链板进行冲洗，避免物料残渣在链板缝隙中堆积滋生细菌，符合食品生产的卫生管理要求。
