仓储物流托盘存储输送库体结构设计

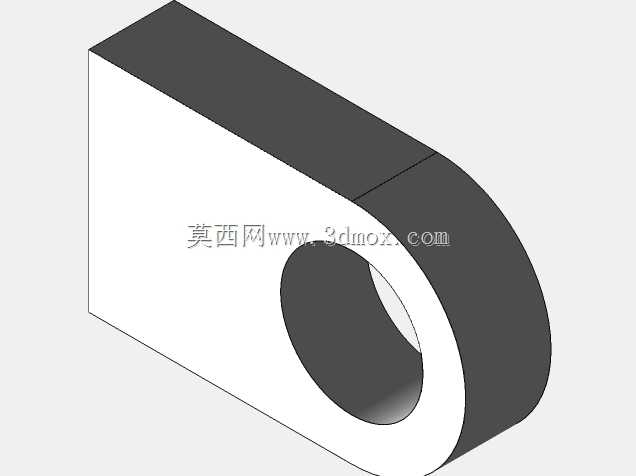

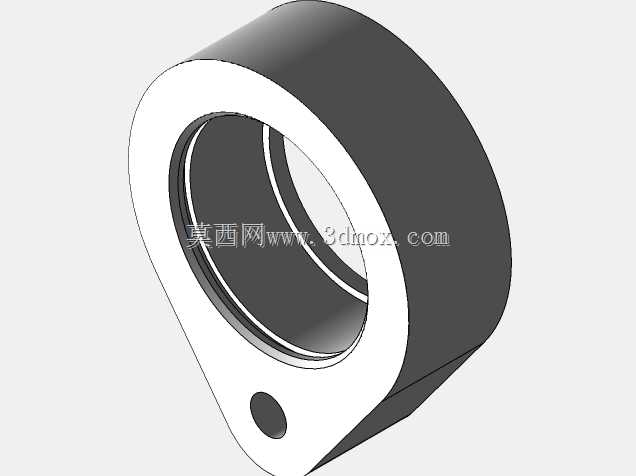

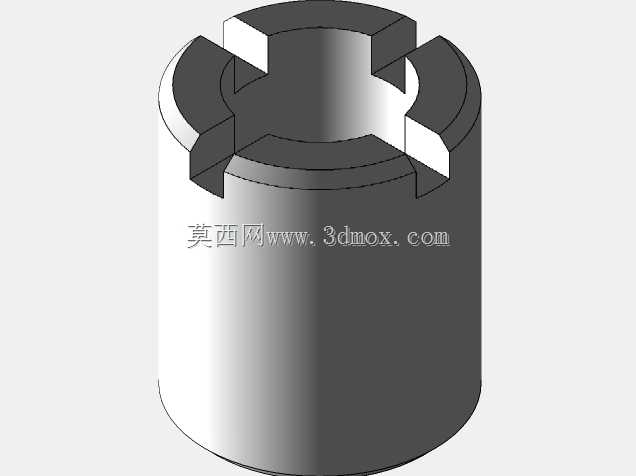

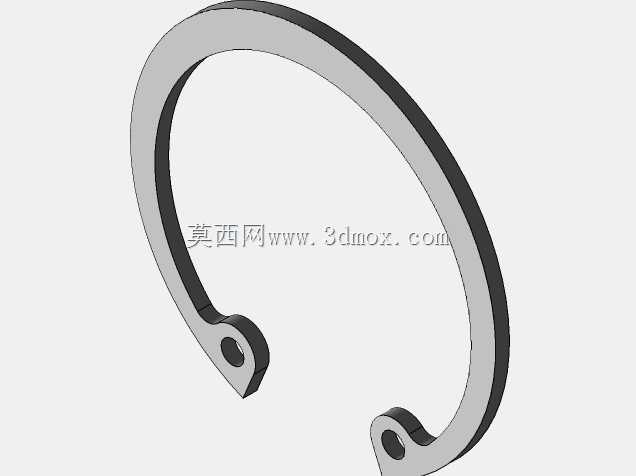

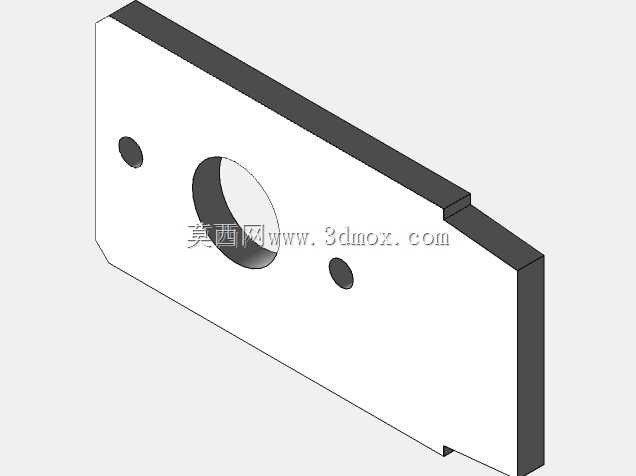

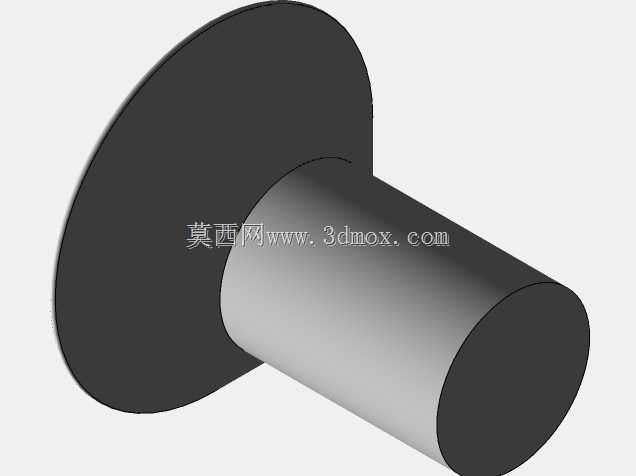

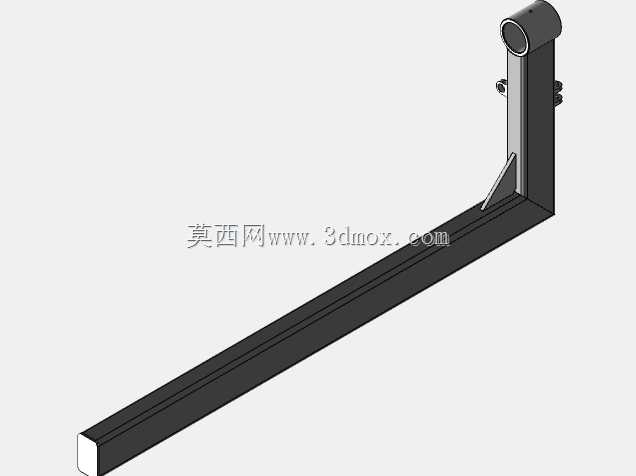

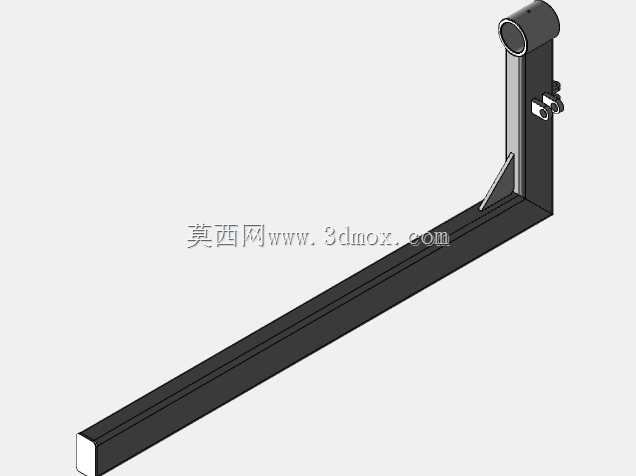

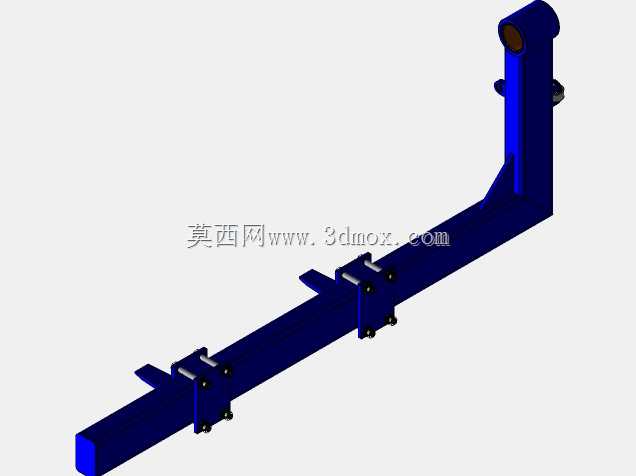

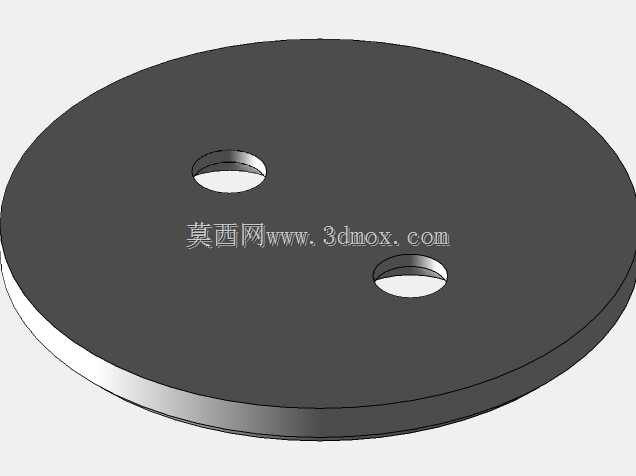

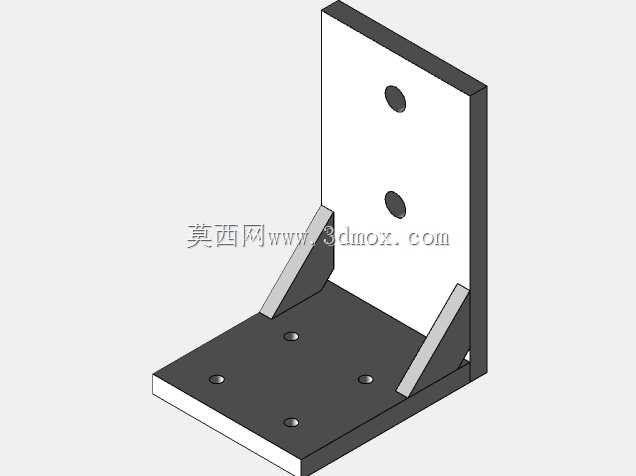

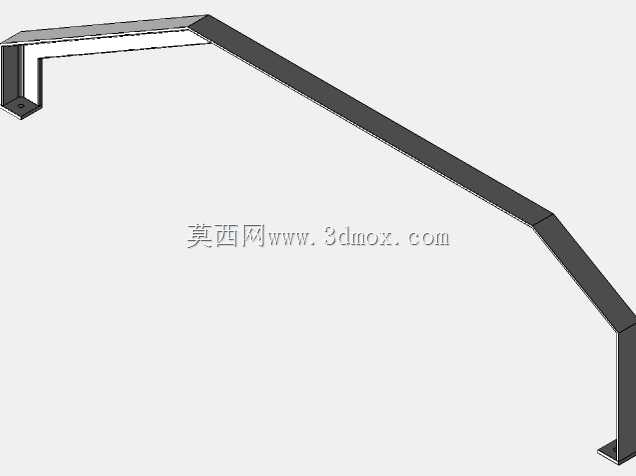

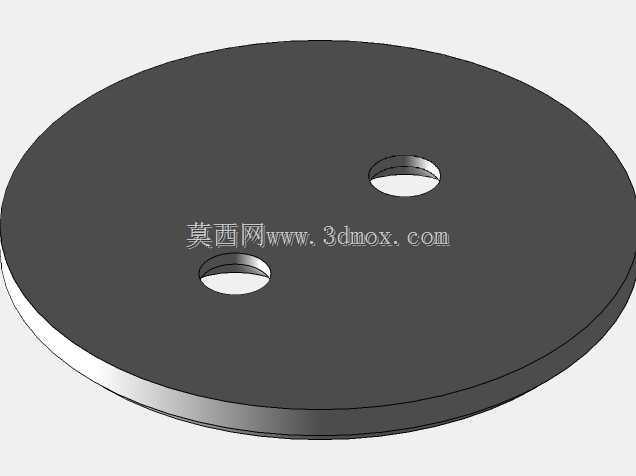

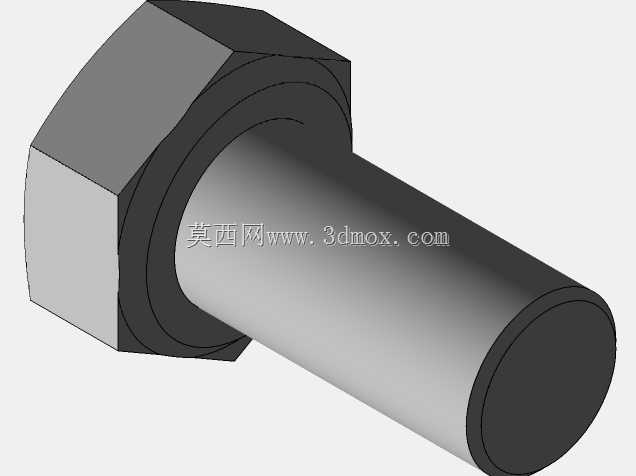

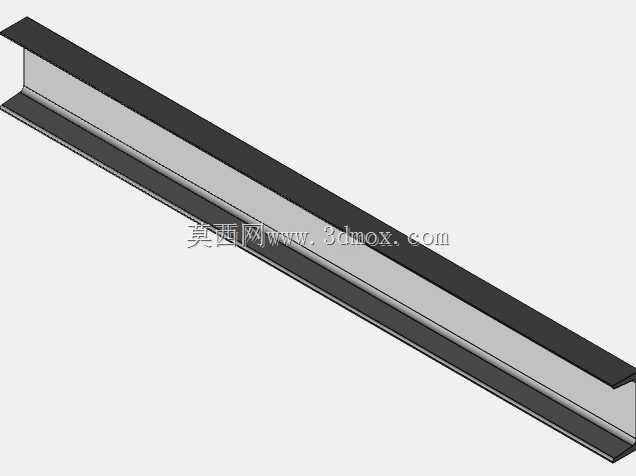

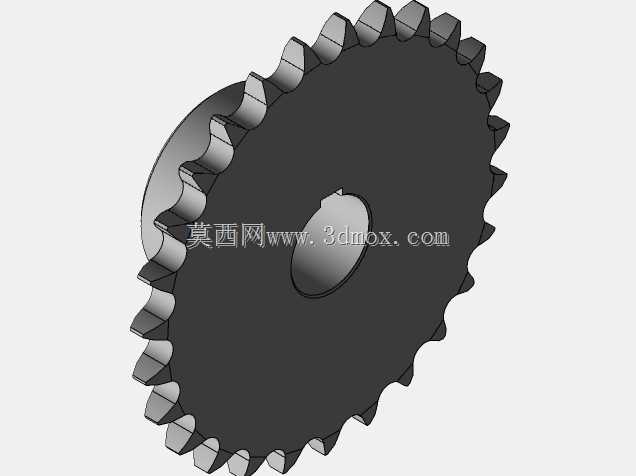

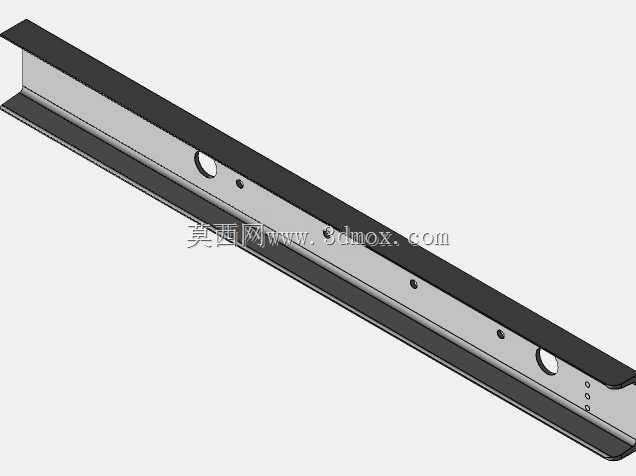

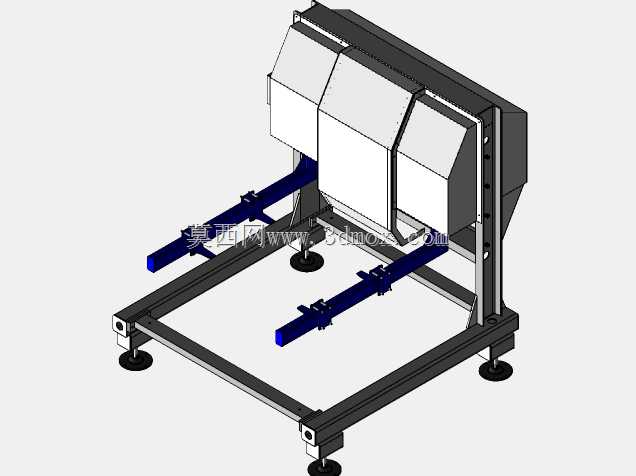

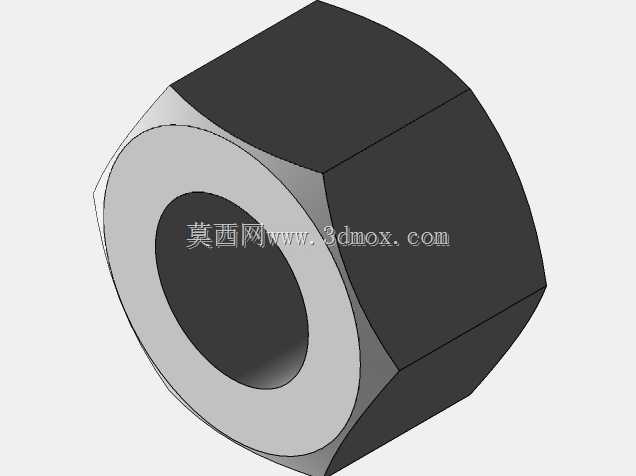

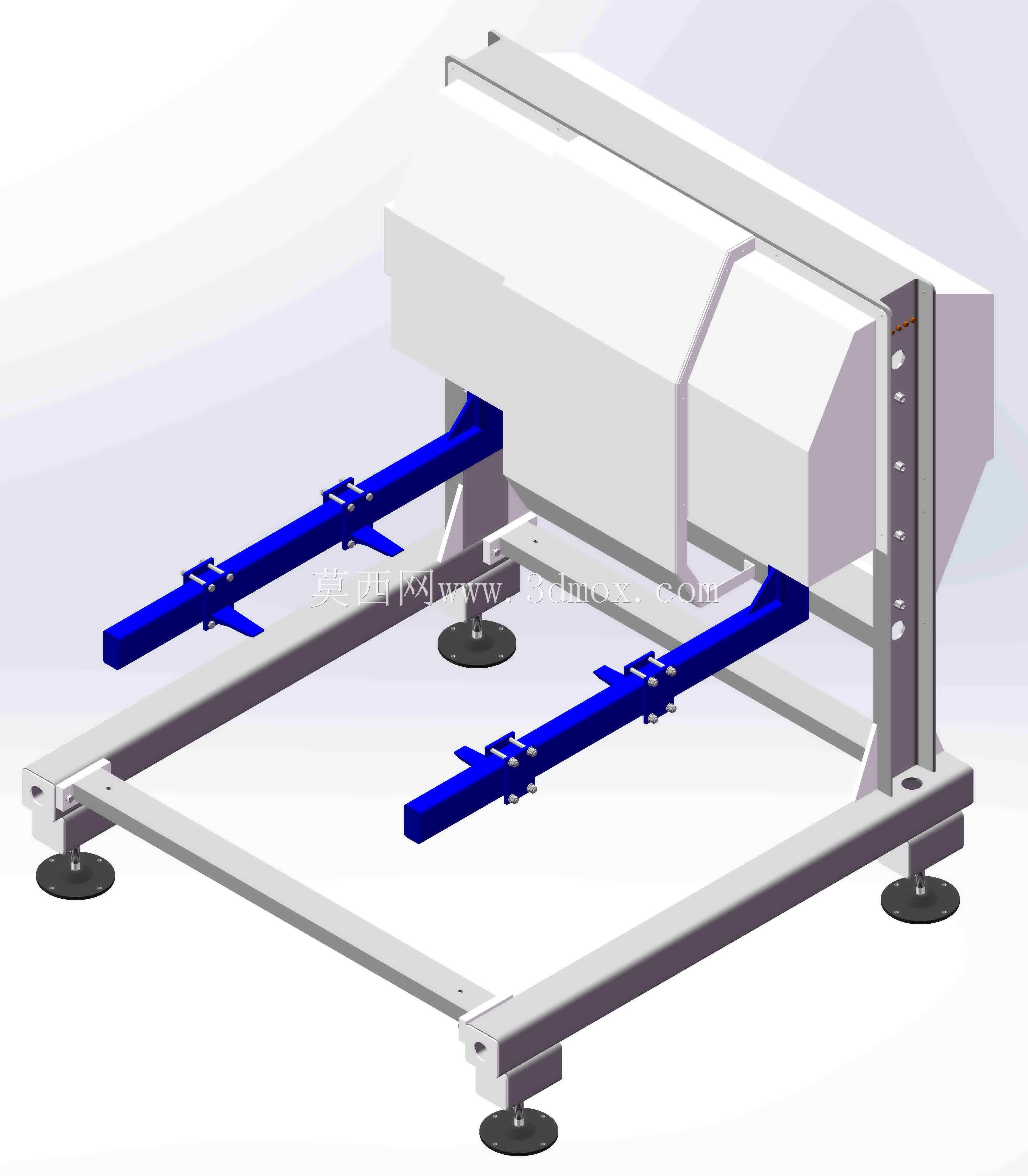

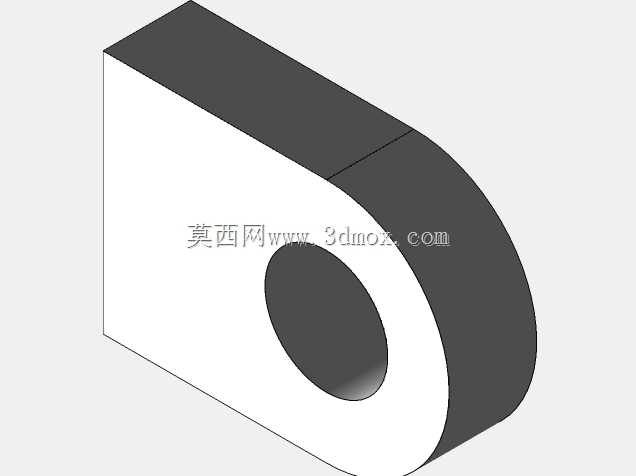

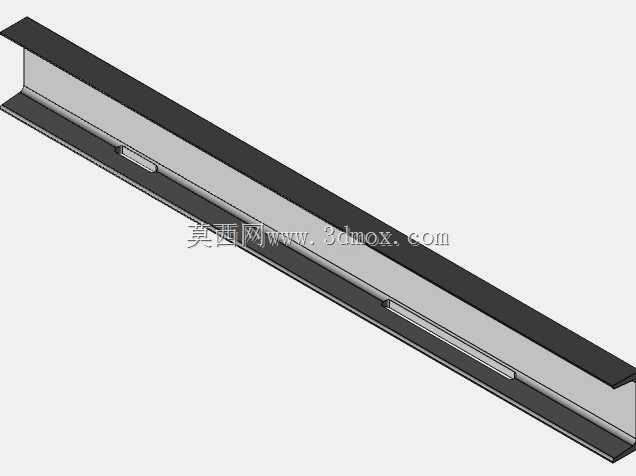

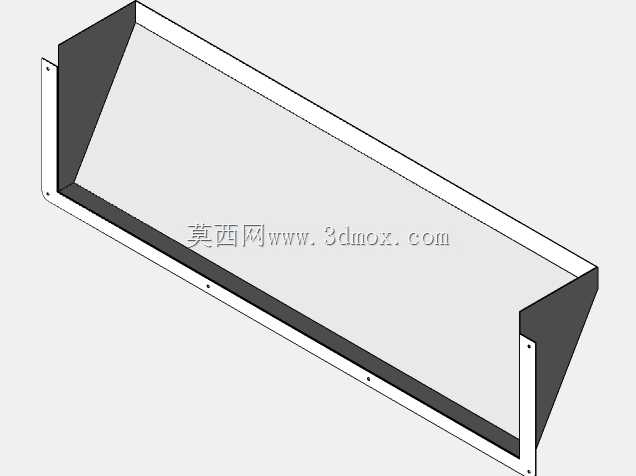

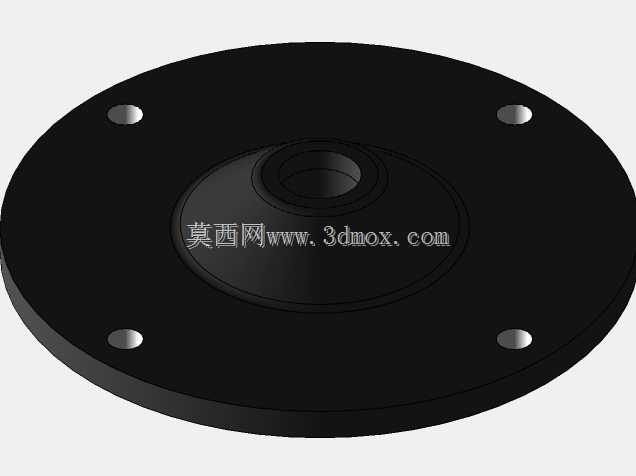

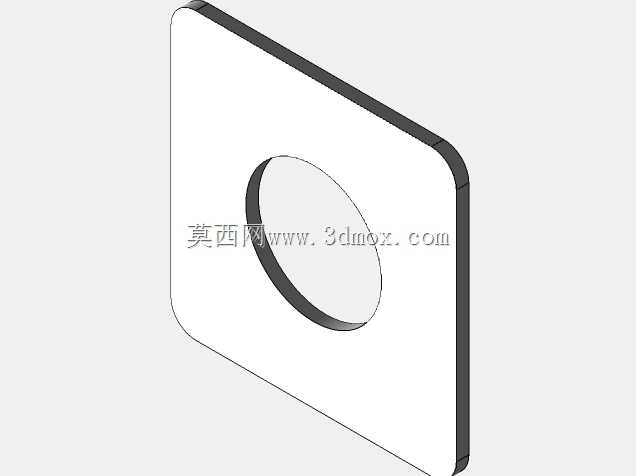

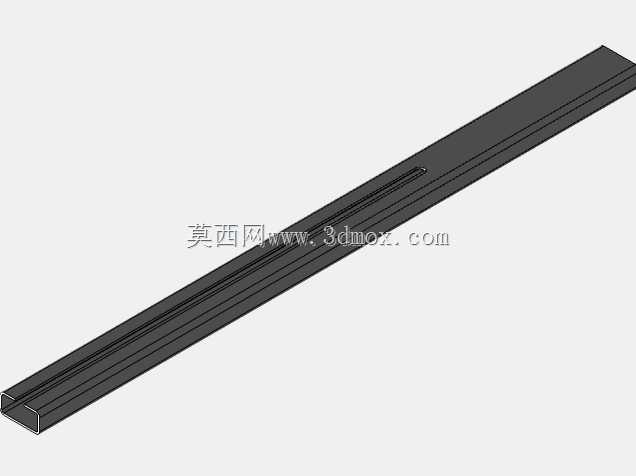

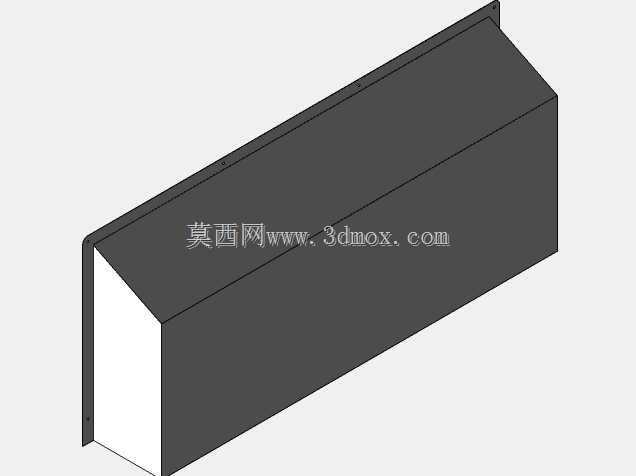

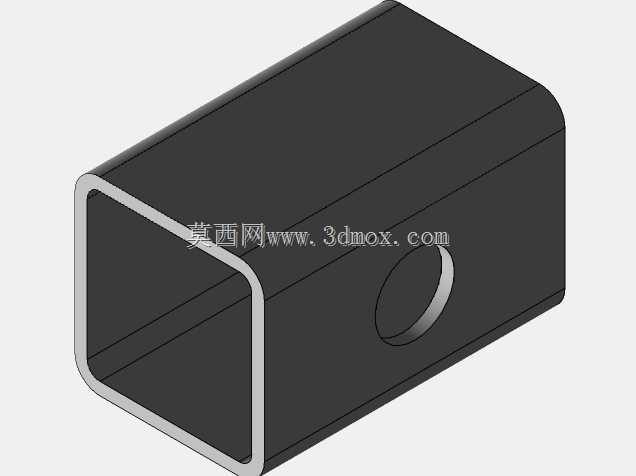

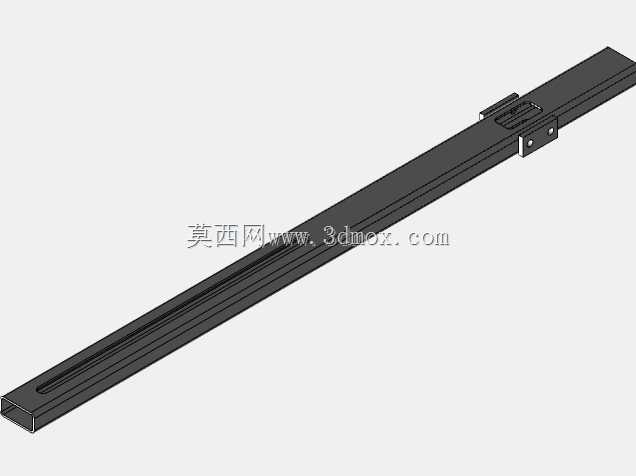

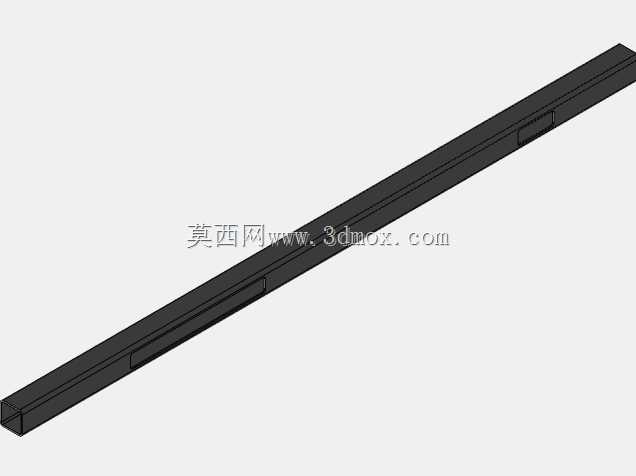

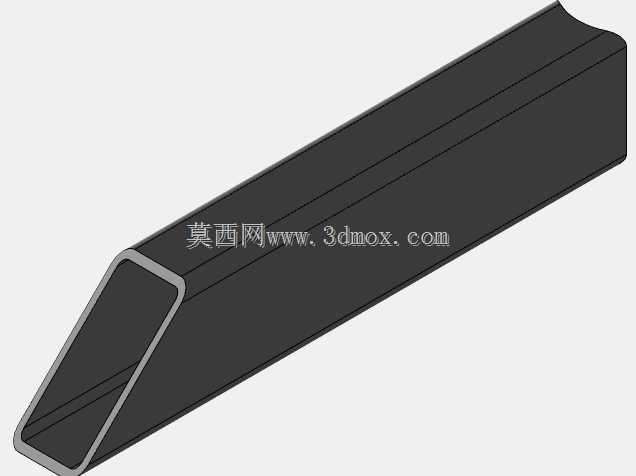

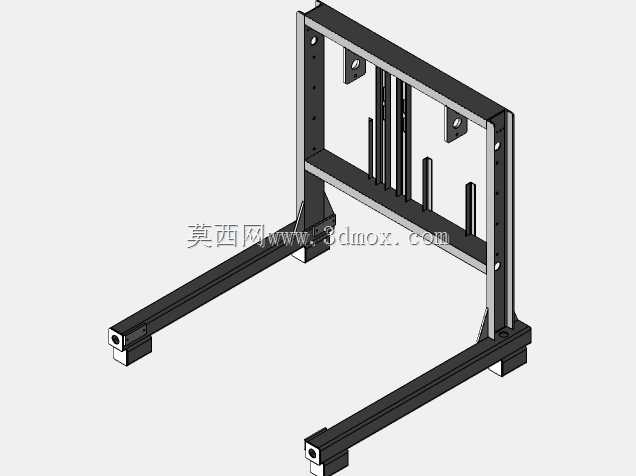

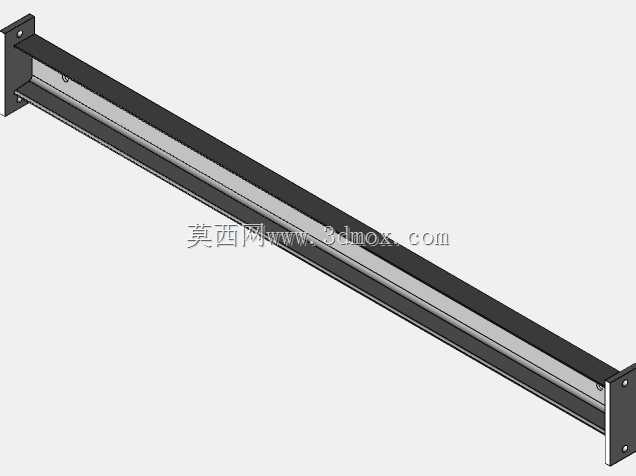

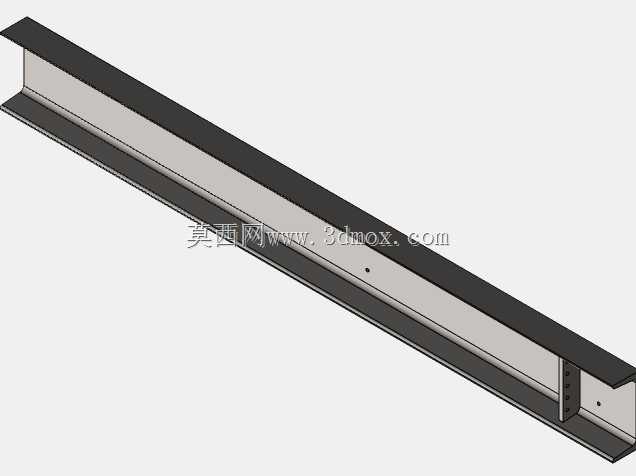

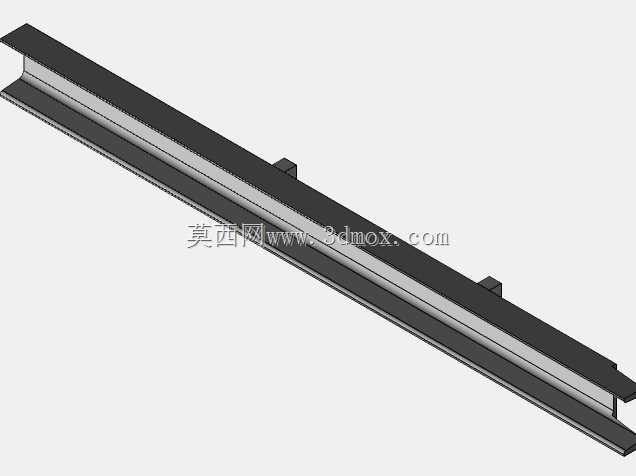

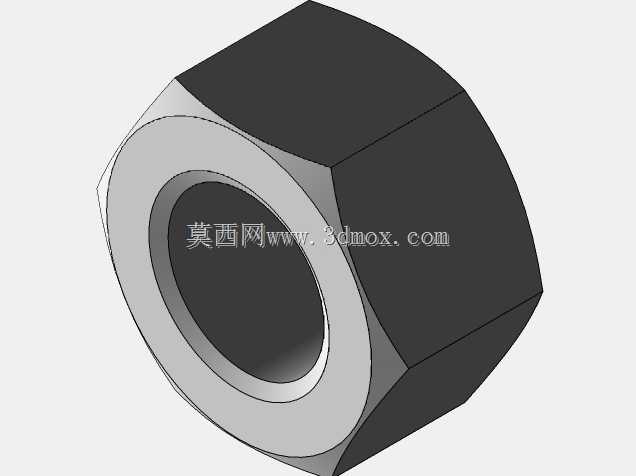

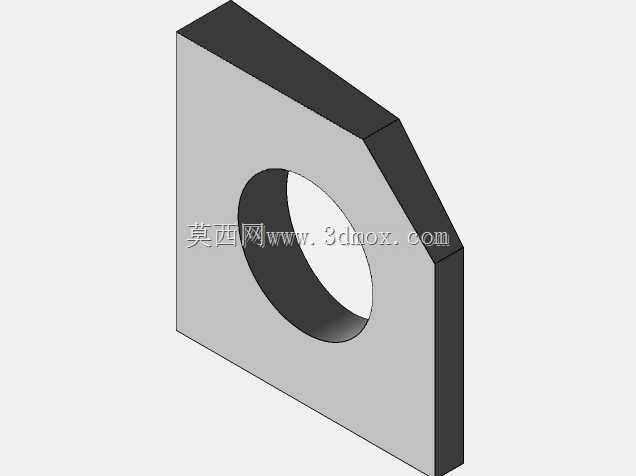

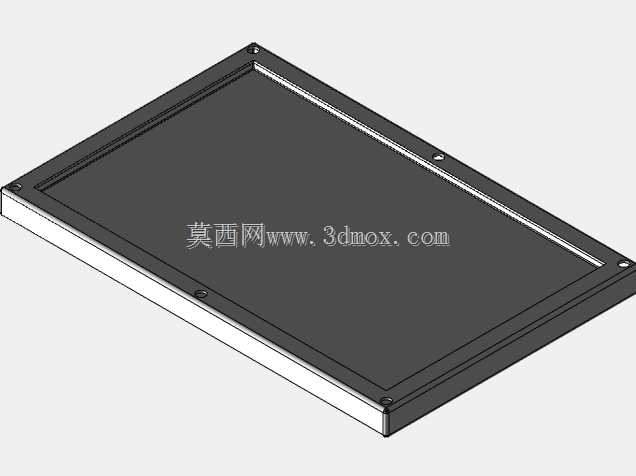

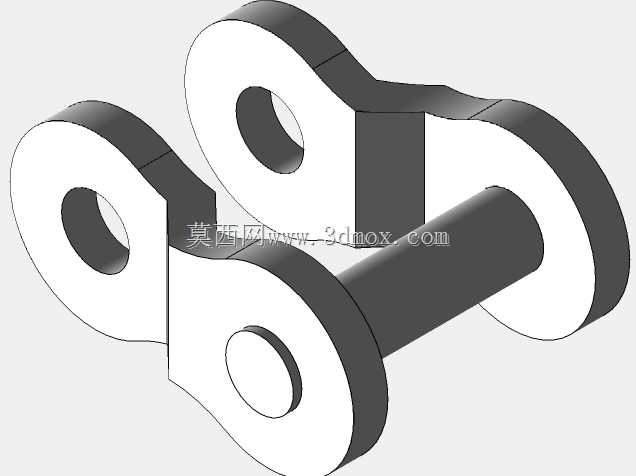

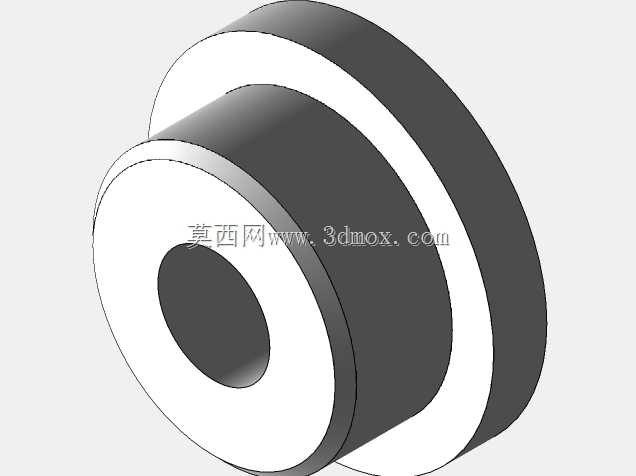

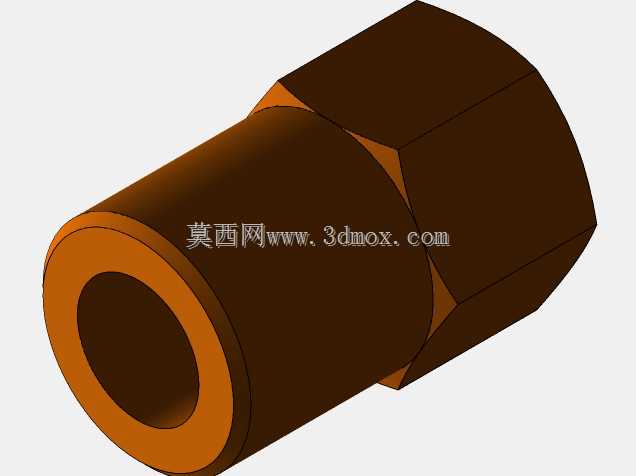

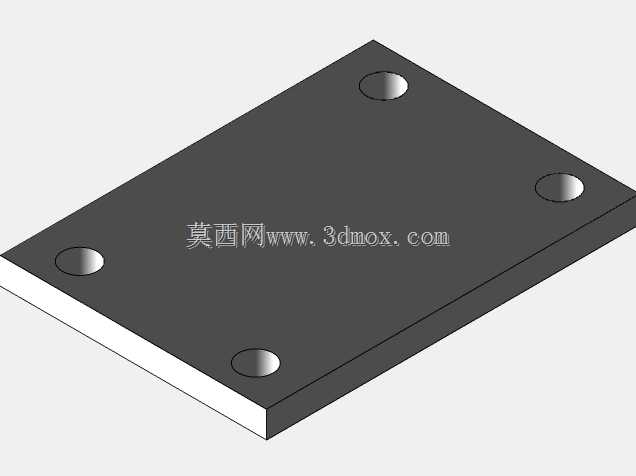

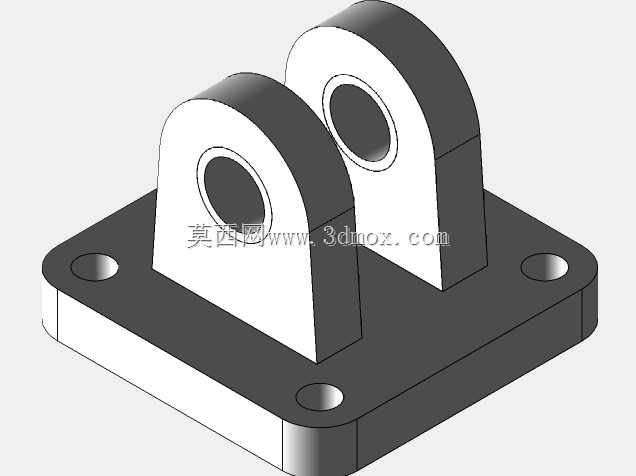

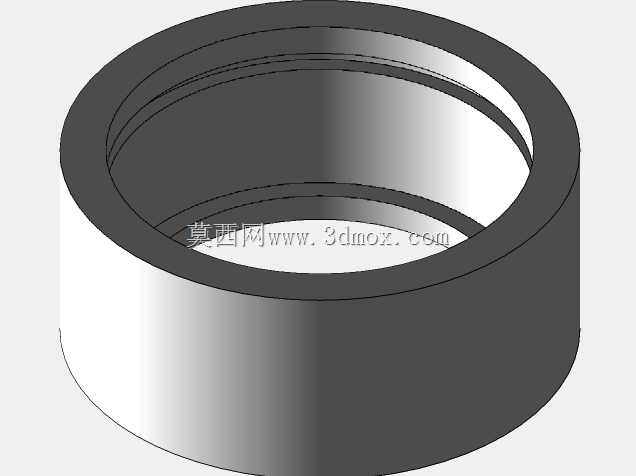

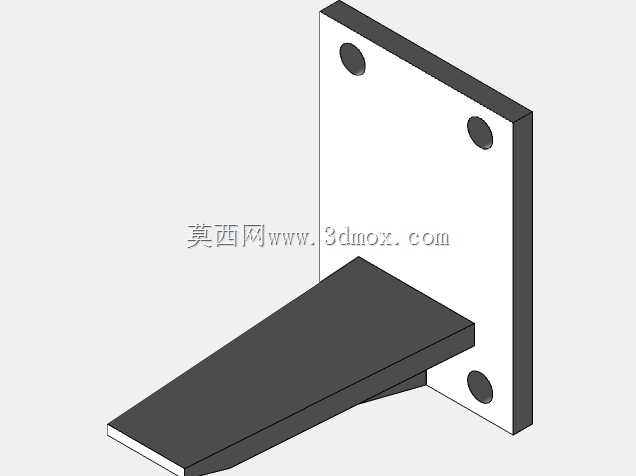

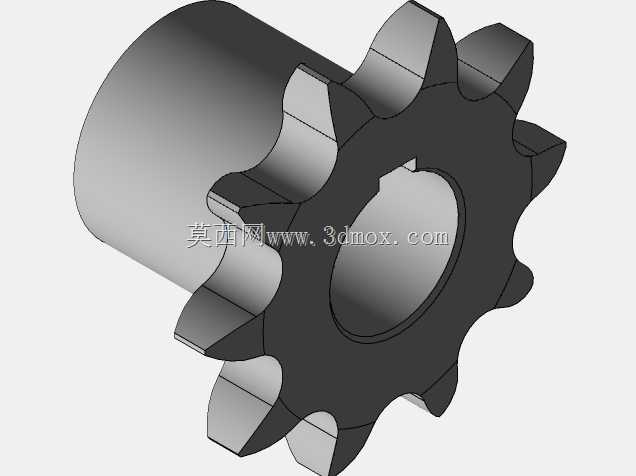

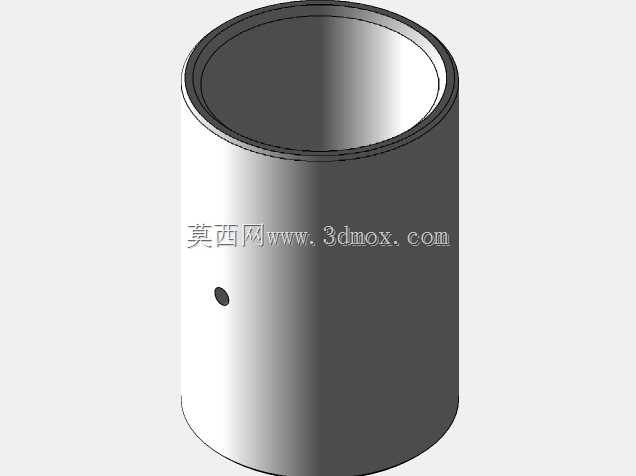

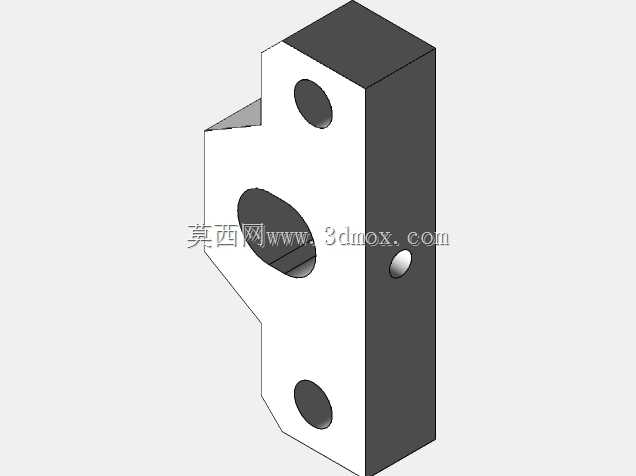

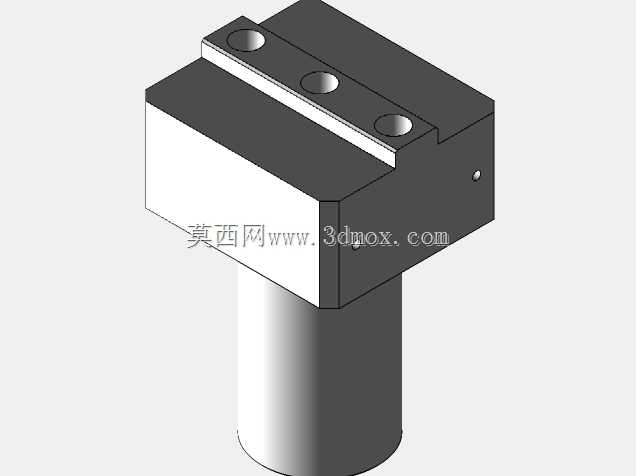

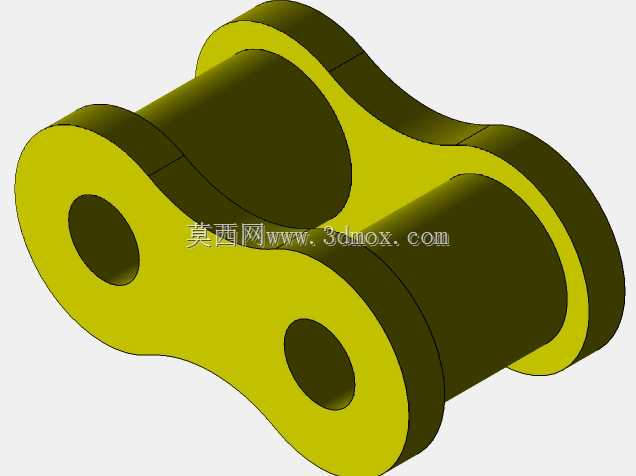

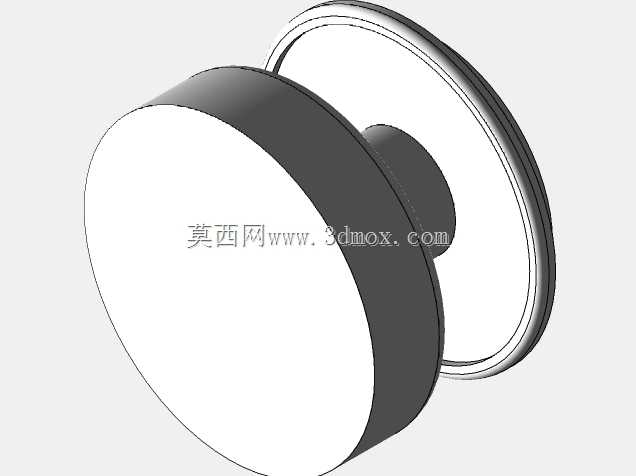

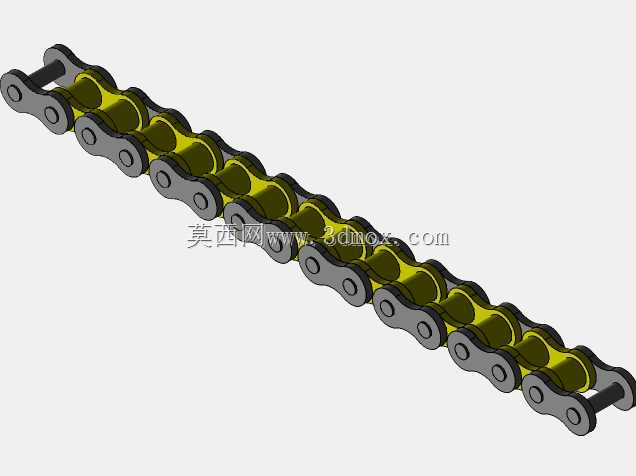

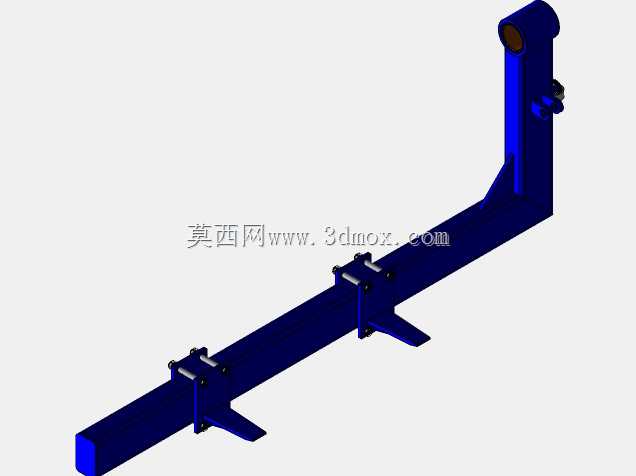

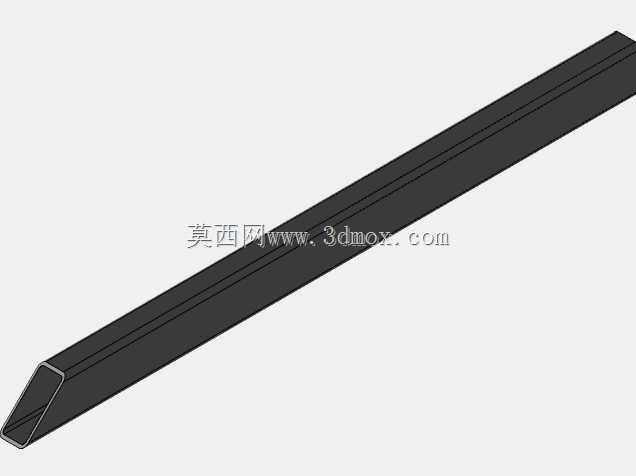

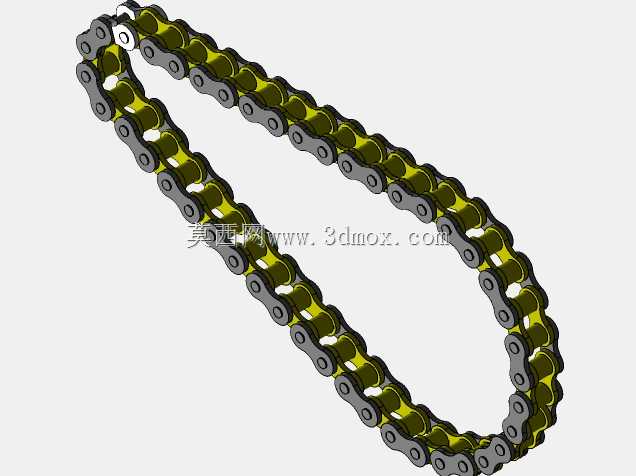

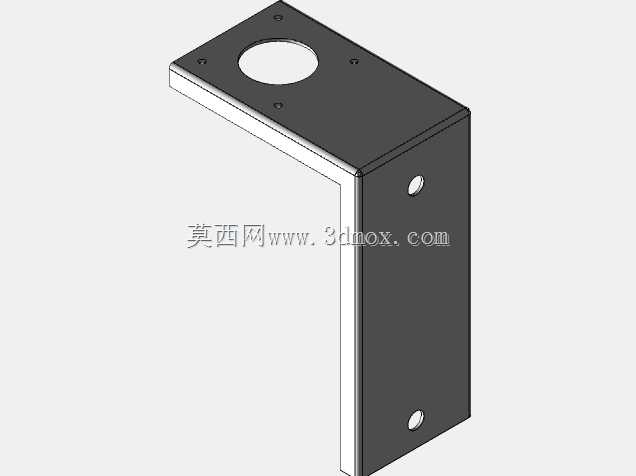

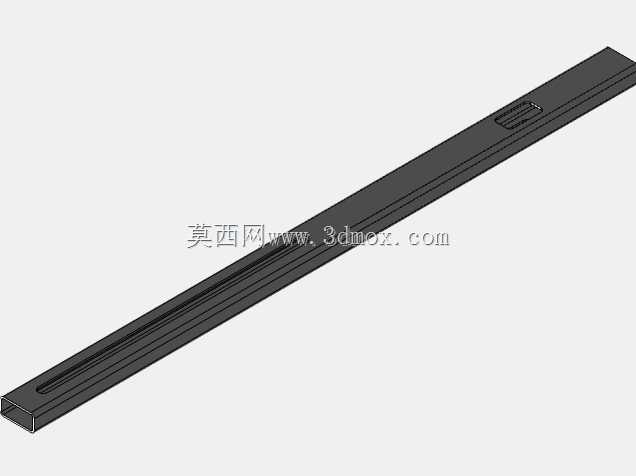

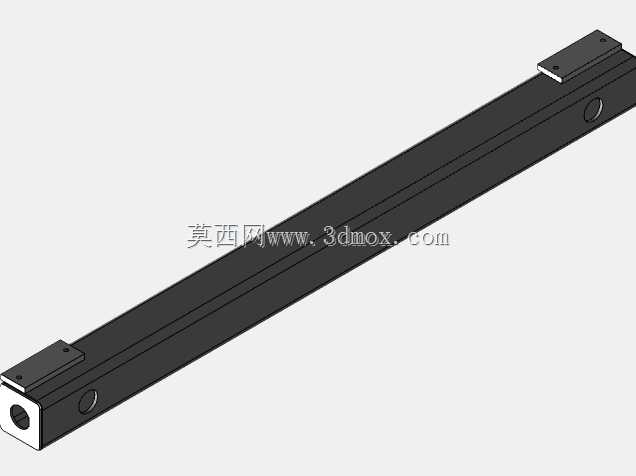

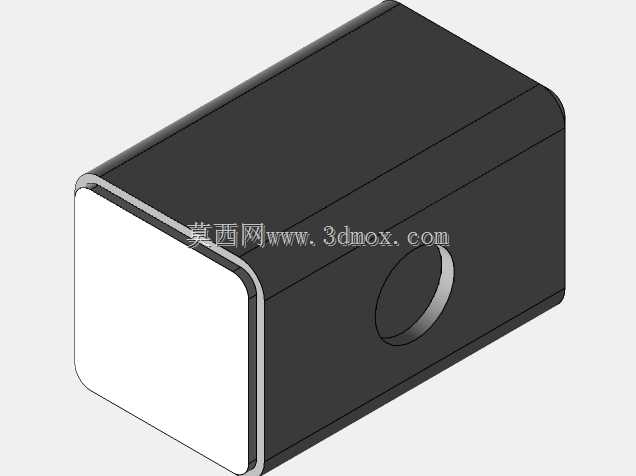

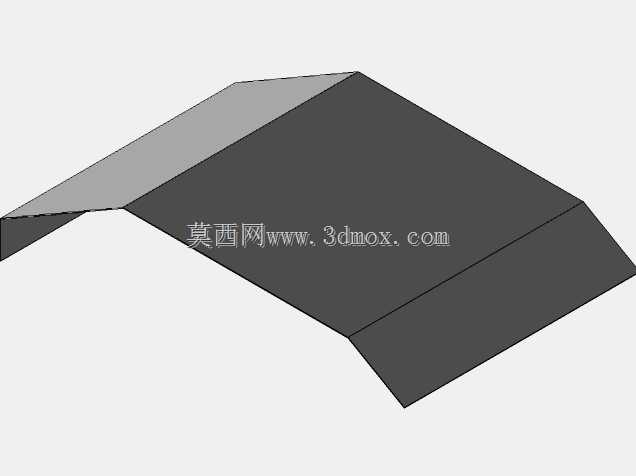

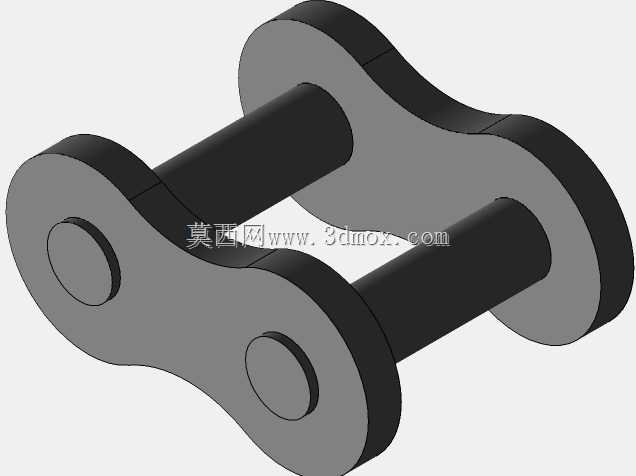

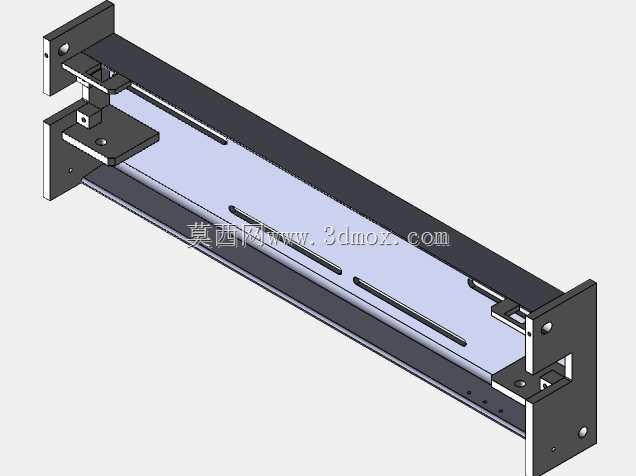

　　在快消、电商、医药、汽车零部件等行业的成品仓储与车间物料转运环节，托盘库是衔接生产线末端与仓储分拣系统的核心缓冲单元，主要解决整托物料的暂存、排序、按需输送问题，避免生产线与出库端节拍不匹配导致的堵料、待料情况，尤其适配多SKU批量周转的平库与自动化立库接驳场景。这套托盘库的结构设计围绕整托货物的稳定承载、顺畅输送、精准对位展开，主体框架采用型钢焊接拼装结构，底部设置可调式支撑脚，可适配车间地面30mm以内的平整度误差，安装时无需额外预埋地脚，降低现场施工的改造成本。输送段采用多段模块化辊道组合，相邻辊道的间距控制在120mm以内，适配市面上主流的1200mm1000mm、1100mm1100mm标准塑料托盘与木托盘，

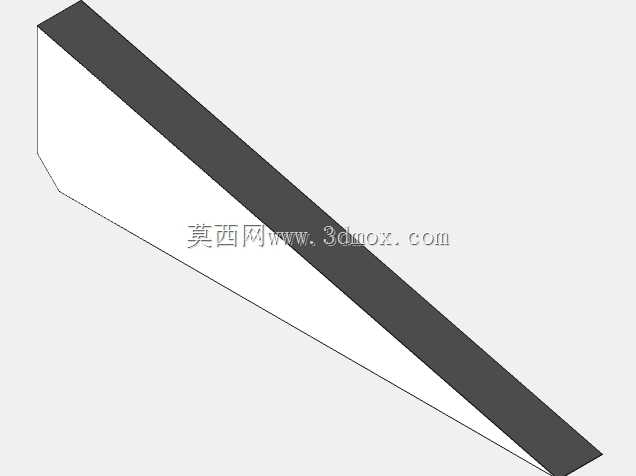

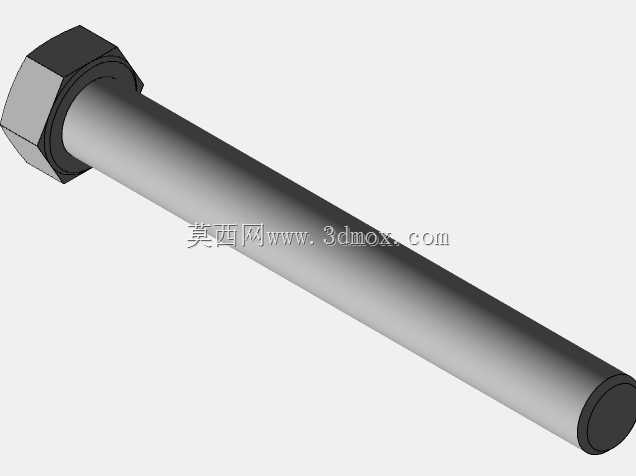

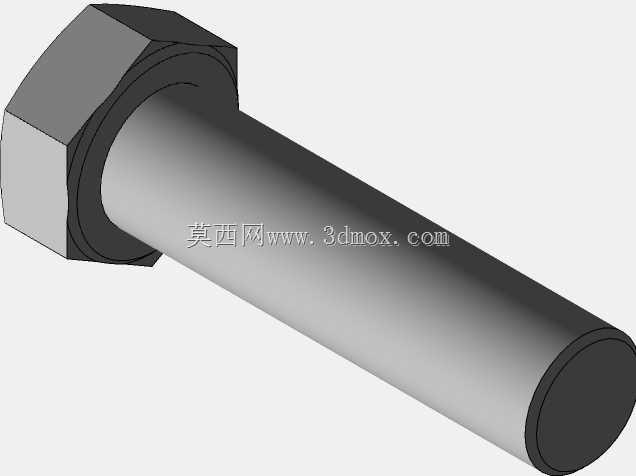

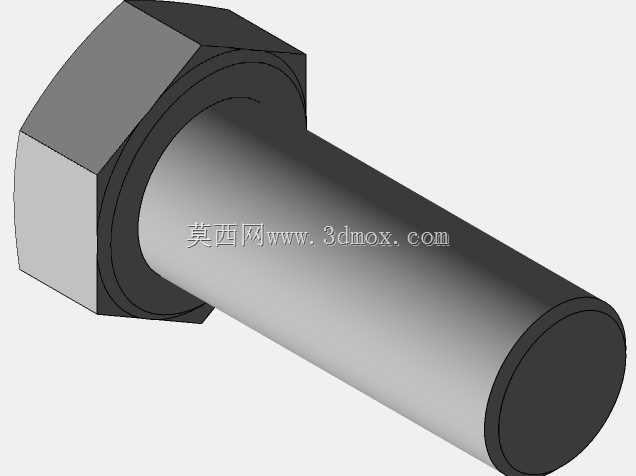

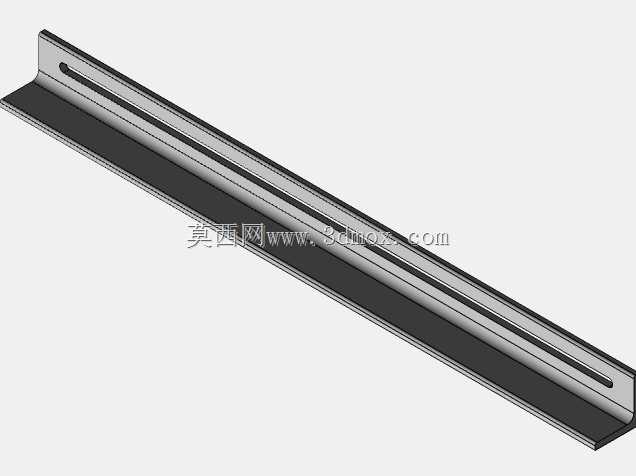

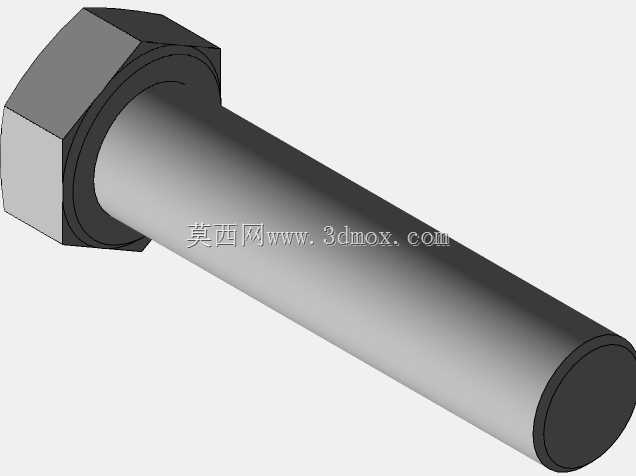

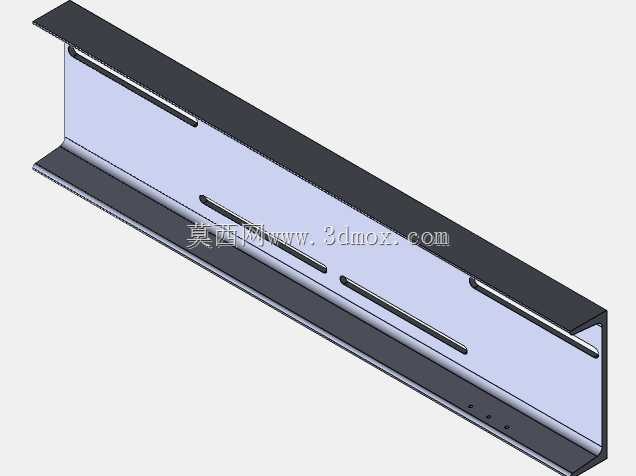

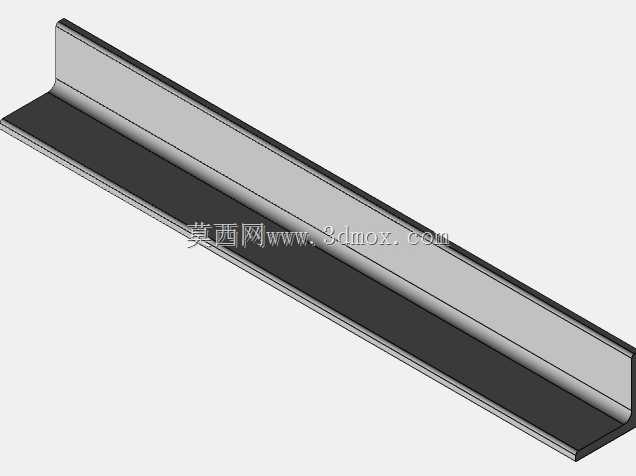

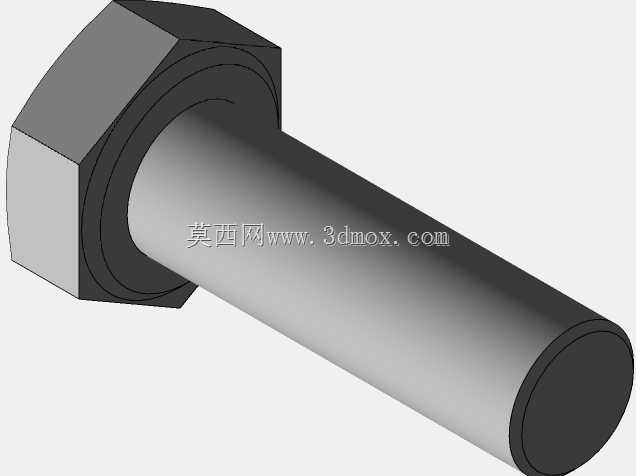

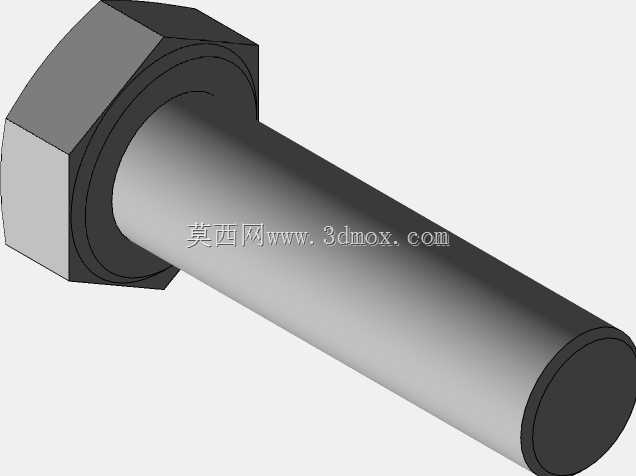

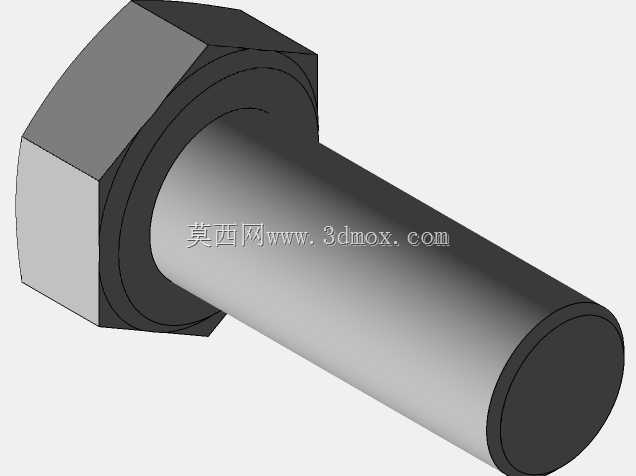

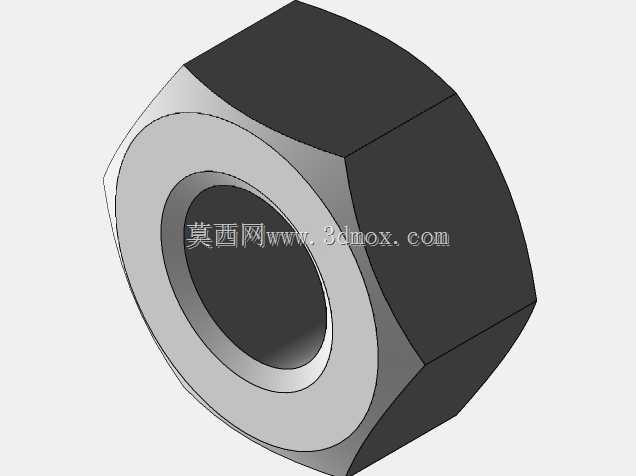

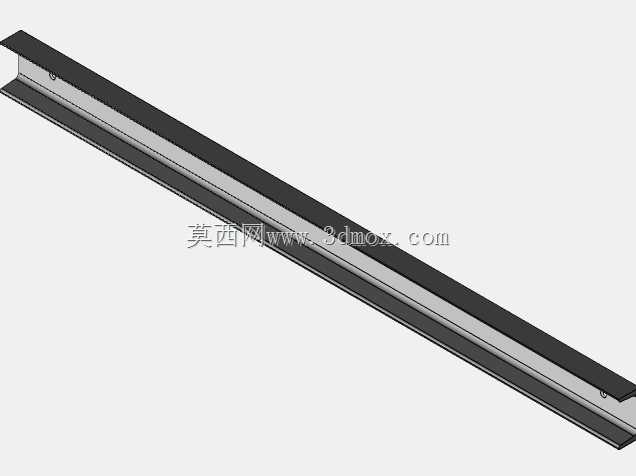

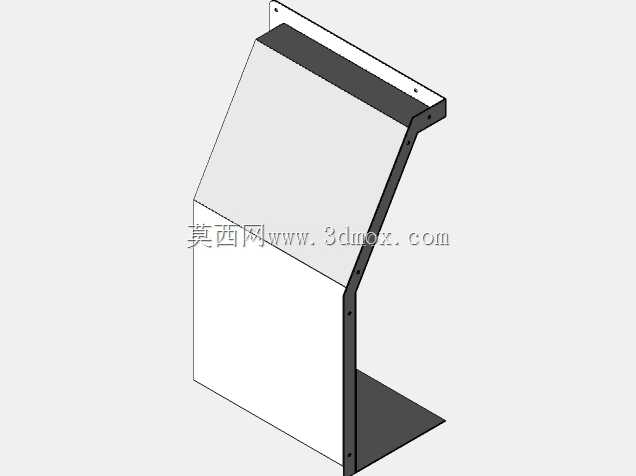

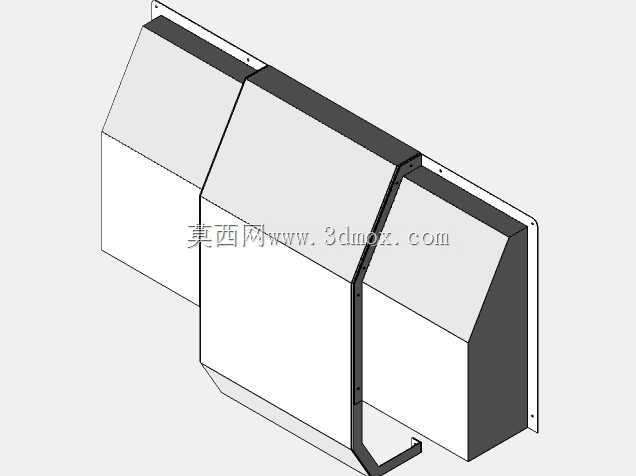

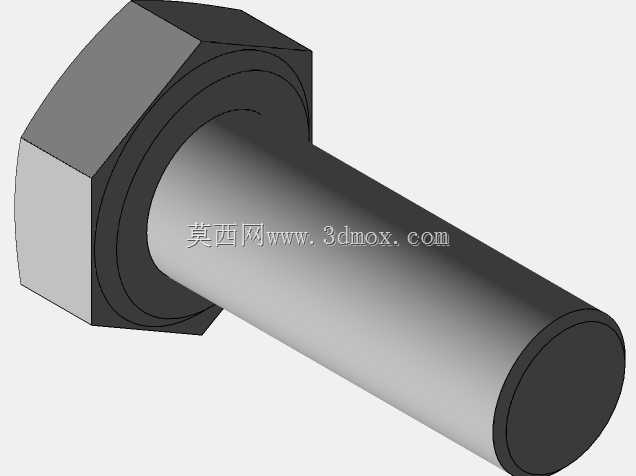

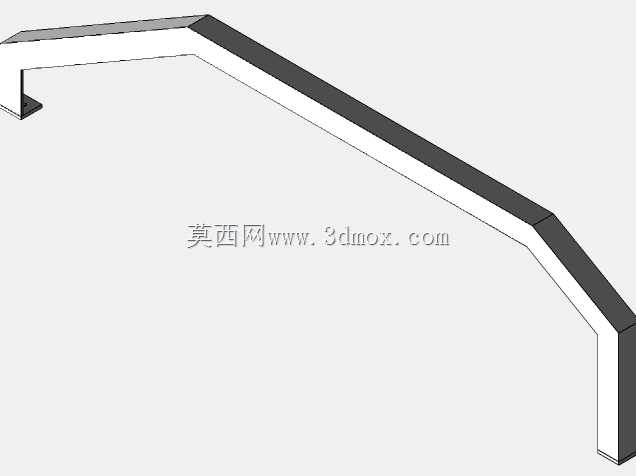

　　避免托盘底部横梁卡入辊缝的风险，辊道表面做镀锌防锈处理，可适应仓储区域常温常湿的长期作业环境。库体的缓存位采用分层排布设计，每层可独立控制托盘的进出逻辑，当上游生产线整托货物下线后，可通过入口输送线自动分配至空闲缓存位，当下游分拣或装车端发出要料信号时，对应位置的托盘可通过顶升移载机构快速切换至主输送线，单托货物的调度响应时间控制在8秒以内，满足每小时120托以上的周转节拍需求。设计过程中重点考虑了托盘输送的偏载容错能力，辊道两侧设置了高度150mm的导向挡边，挡边与托盘侧面预留20mm的间隙，既不会因为间隙过小导致托盘卡滞，也能避免托盘偏载超出30mm时出现掉道风险，挡边采用分段式螺栓固定结构，后期维护更换时无需拆解整段辊道。

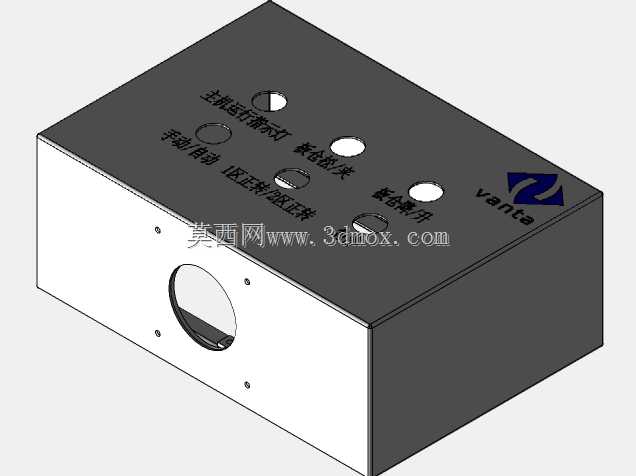

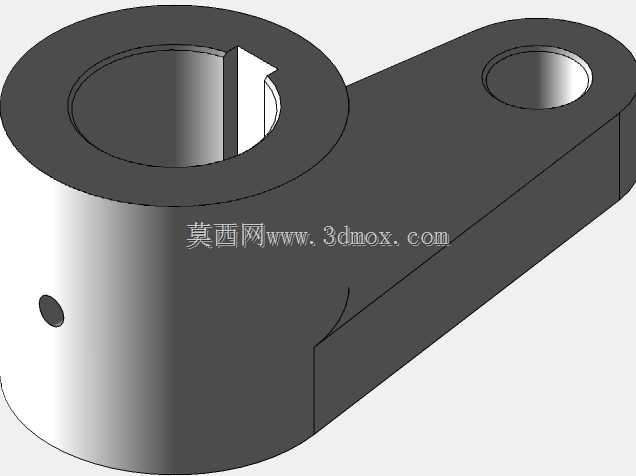

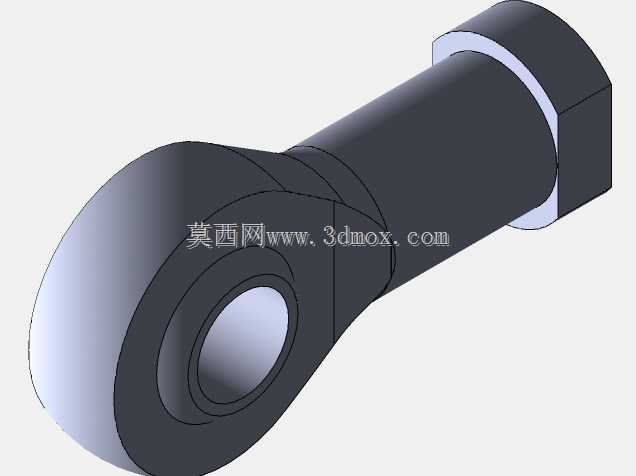

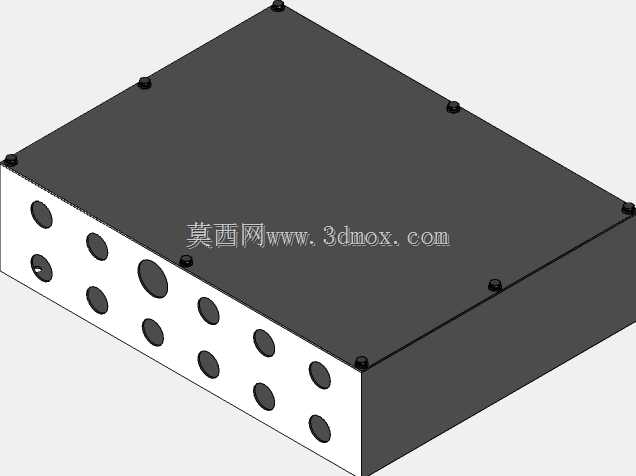

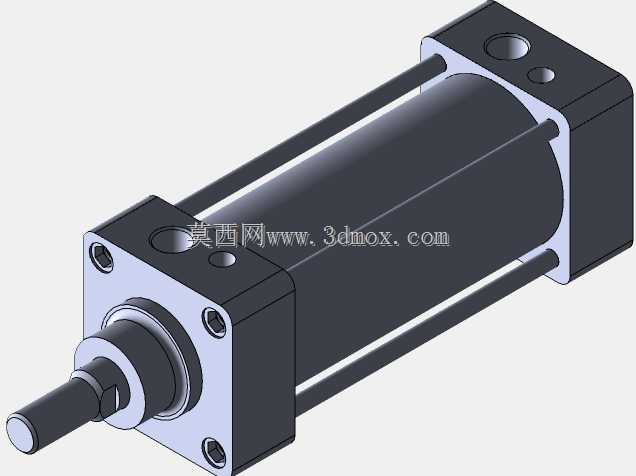

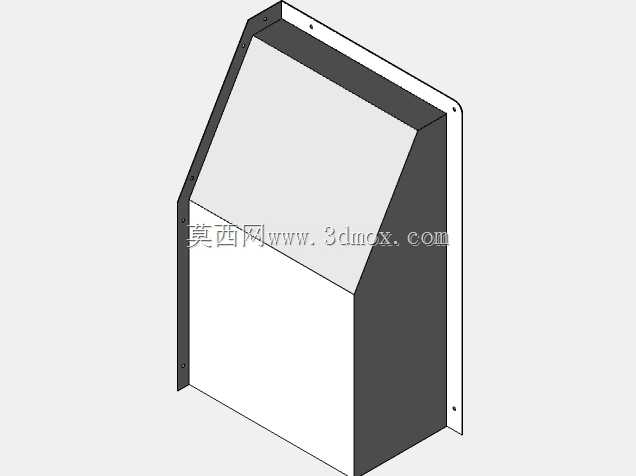

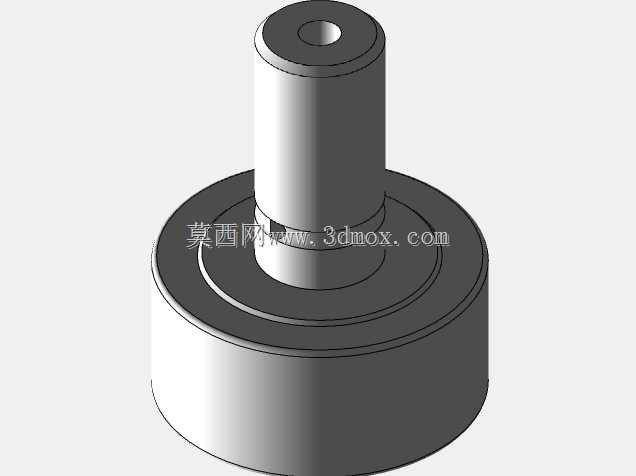

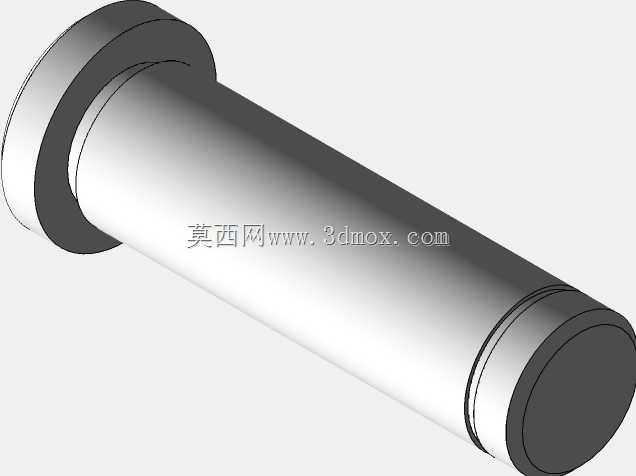

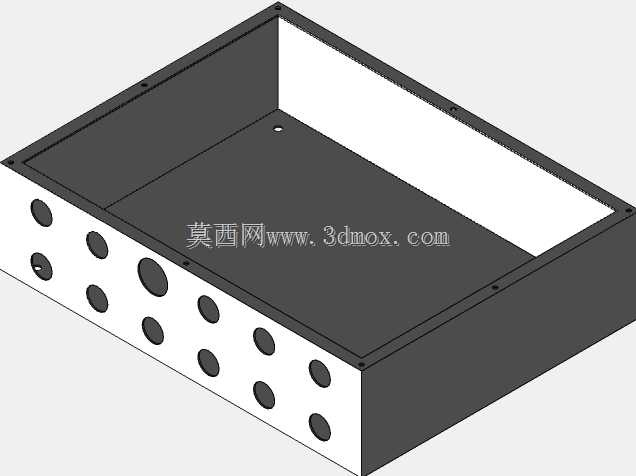

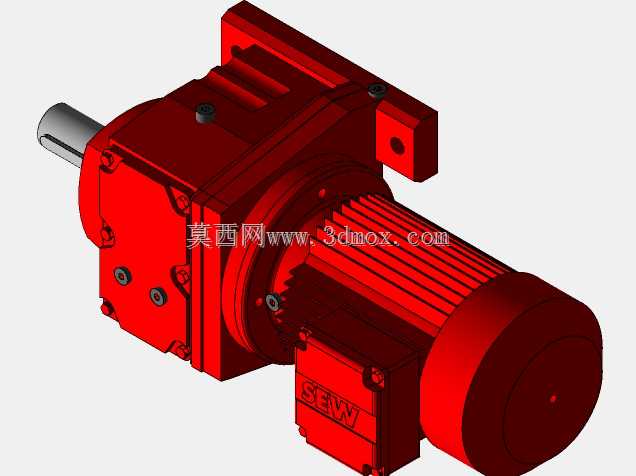

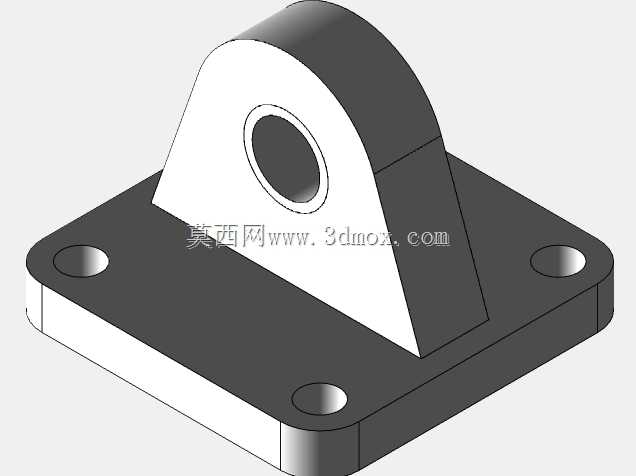

　　顶升移载机构采用曲柄连杆顶升结构，相比气缸直顶结构，顶升过程更平稳，不会出现托盘晃动导致的货物散落问题，顶升行程控制在40mm，刚好将托盘抬离主输送辊道面5mm，移载过程中托盘底部与辊道无摩擦，减少长期运行的部件磨损。设备的安装边界预留了充足的维护空间，主输送线侧面预留600mm的检修通道，可满足运维人员进入更换辊筒、调整传感器位置的操作需求，电控柜布置在库体端部的独立支架上，与主体输送结构保持100mm的间距，避免输送过程中的振动传导至电控元件导致接线松动。针对不同行业的使用需求，这套结构可灵活调整缓存位数量与输送高度，常规配置下库体总高度控制在2200mm以内，适配标准厂房的层高要求，

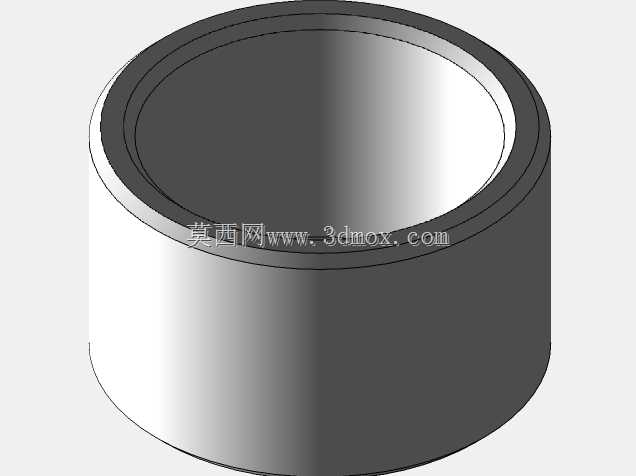

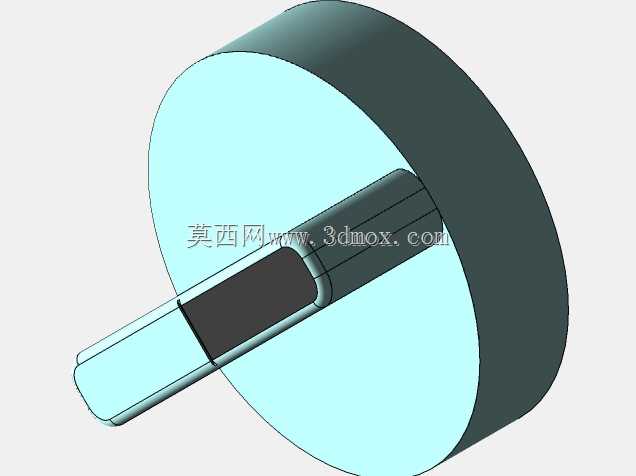

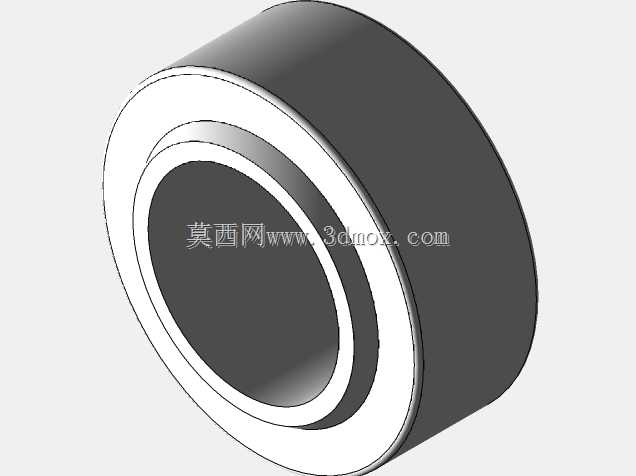

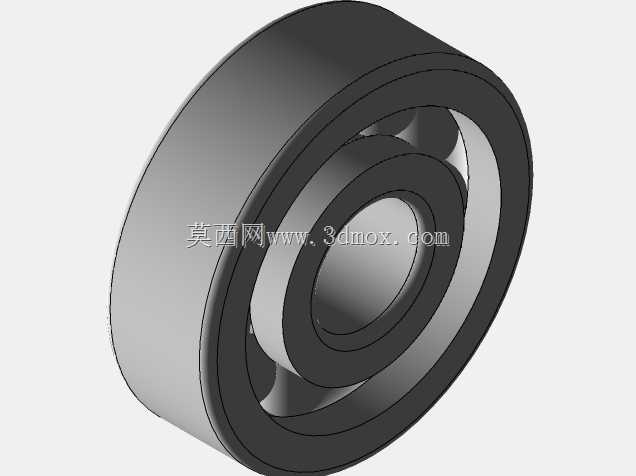

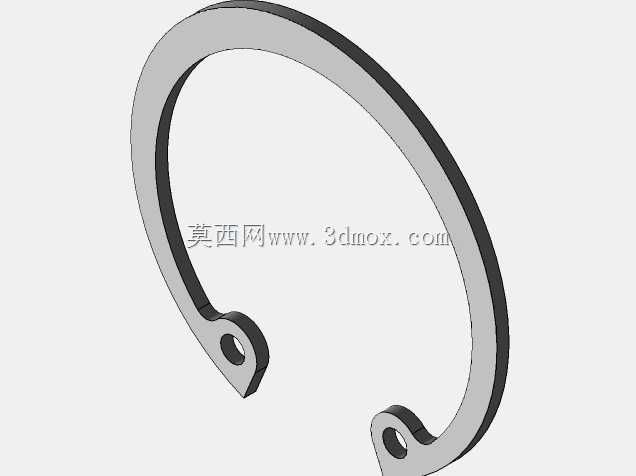

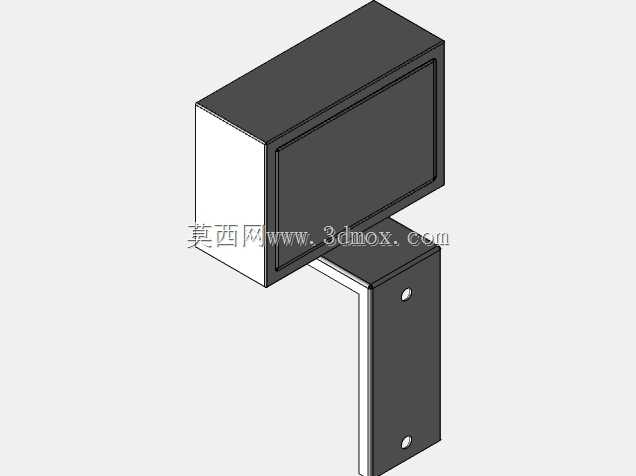

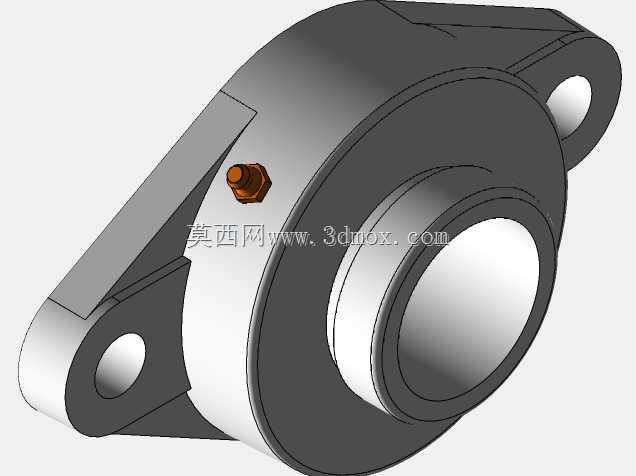

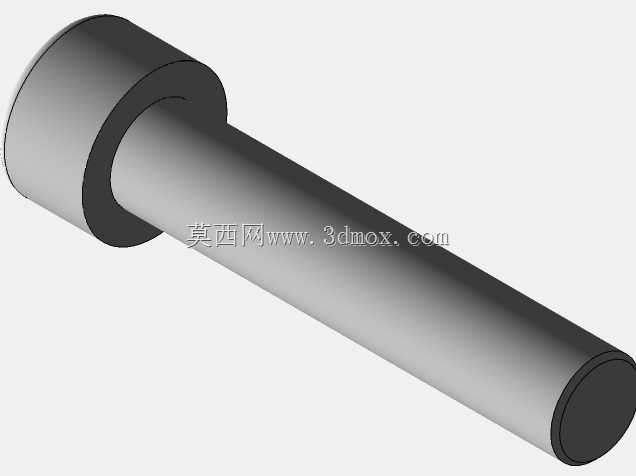

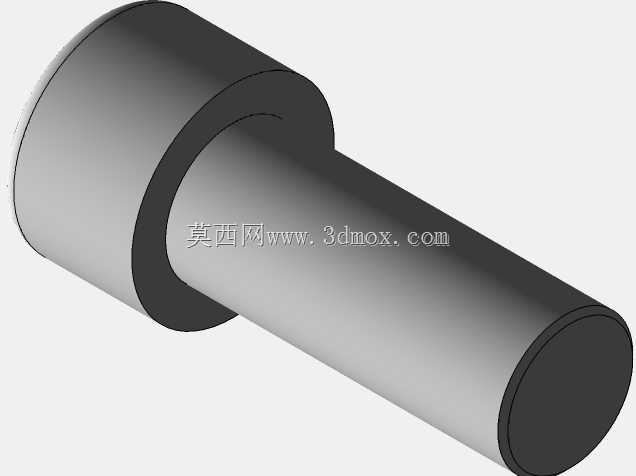

　　入口端与出口端的输送高度可对接750mm高度的常规生产线辊道，也可根据现场需求调整至500-1000mm区间，对接不同高度的AGV、叉车、立库堆垛机等上下游设备。在结构强度校核阶段，单段辊道的额定承载设定为1200kg，可满足单托货物总重1000kg以内的常规存储需求，辊筒采用壁厚3mm的精密无缝钢管制作，轴头采用45号钢调质处理，长期满载运行下的辊筒绕度控制在0.5mm以内，不会出现辊筒弯曲导致的输送卡顿问题。托盘检测采用漫反射式光电传感器布置在每个缓存位与输送节点位置，可实时反馈托盘的位置状态，传感器安装位置做了隐藏式设计，避免货物外包装剐蹭导致的传感器移位，接线全部采用拖链内置布线，移动部件的线缆不会出现外露拉扯的情况，提升长期运行的可靠性。
