工厂产线用托盘物料输送系统结构

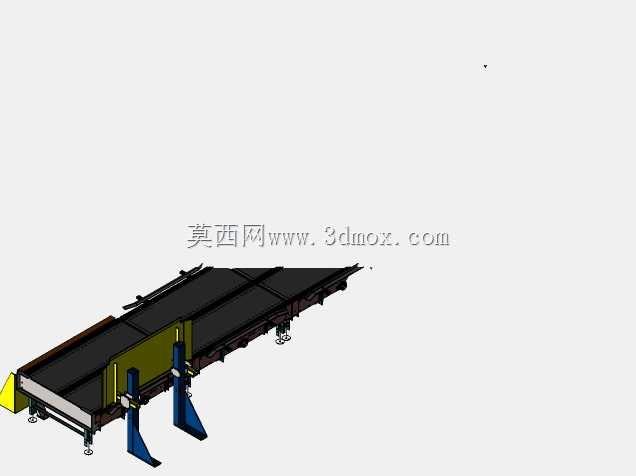

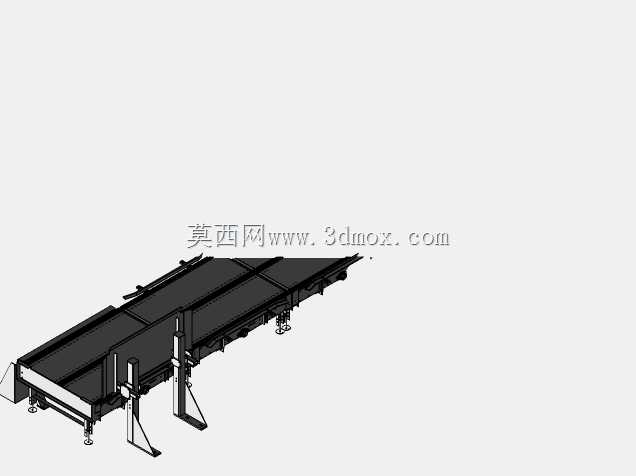

　　这套托盘输送系统的三维结构，核心面向离散制造车间的工序间物料转运场景，常见于汽车零部件装配、3C电子成品周转、家电总装线这类需要按节拍输送载具的生产环节，区别于散料输送设备，它的承载对象是标准化尺寸的工装托盘，所有结构设计都围绕托盘的稳定承托、精准停靠、顺畅换向展开。从实际落地的工况来看，这类设备一般布置在车间地坪以上，安装时需要提前核算地坪承重，单段输送单元的长度通常控制在1.2米到3米区间，宽度匹配行业通用的1200mm1000mm、800mm600mm标准托盘，整体安装边界需要预留两侧各300mm的维护空间，端部对接其他工位设备时要保证输送面高度差控制在±2mm以内，避免托盘通行时出现卡滞。设计这套结构的时候，

　　首先要考虑的是托盘输送过程中的跑偏问题，主体承载段采用双链传动结构，链条上方配套耐磨的导向条，托盘底部和导向条接触的位置做了限位凸台，运行时托盘不会因为链条传动的间隙出现横向偏移，导向条选用超高分子量聚乙烯材质，既降低摩擦阻力，也能减少长期运行的磨损量，不用频繁更换易损件。传动端的张紧结构设计在输送单元的尾部，采用可调式张紧座，张紧行程预留50mm，方便后期链条磨损后调整张紧度，不用拆解主体框架就能完成维护操作。针对产线常见的托盘停靠需求，每个需要停位的工位都配套了阻挡机构，阻挡气缸采用带缓冲的型号，当托盘运行到工位时，阻挡头伸出挡住托盘底部的定位块，缓冲结构能吸收托盘运行的惯性，不会因为刚性碰撞导致托盘上的物料移位，

　　阻挡位的检测采用漫反射光电开关，安装位置在阻挡机构侧方150mm处，能准确识别托盘到位信号，给上下游设备发送动作指令。考虑到不同产线的布局需求，这套输送结构预留了顶升移栽、旋转台的安装接口，当产线需要做90度换向或者跨线输送时，不用重新改动主体框架，直接在预留位置加装对应功能模块就能完成布局调整，框架主体采用工业铝型材拼装，连接位置采用内置角件和高强度螺栓固定，整体刚性满足单托盘最大承载500kg的使用需求，不会因为长期承重出现框架变形。输送面的高度设计为750mm，匹配车间通用的作业工位高度，操作人员在两侧做物料上下料操作时不需要过度弯腰，符合人机工程学要求，底部支撑脚采用可调式脚杯，调节范围±30mm，安装时可以根据地坪的实际平整度调整输送面的水平度，保证整个输送线的平面度误差控制在每米1mm以内。线路布置方面，框架侧面预留了线槽安装位，所有传感器、气缸的线缆和气路软管都可以收纳在线槽内部，不会外露在输送区域，避免运行过程中线缆被托盘剐蹭破损，线槽盖板采用快拆结构，后期排查线路故障时可以快速打开，不用拆解其他结构部件。在传动电机的选型匹配上，按照常规输送节拍12米/分钟的运行速度计算，搭配减速比合适的齿轮减速电机，输出扭矩满足满负载启动的需求，电机安装位置在输送单元的驱动端下方，不占用侧面的维护空间，电机和主动轴之间采用链传动连接，传动效率高，后期维护更换也比较方便。针对托盘在输送过程中的防滑需求，

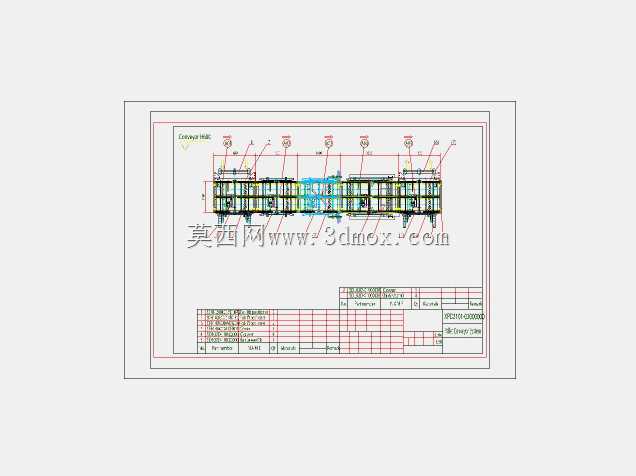

　　链条上方的承托垫块表面做了防滑纹理处理，即使托盘底部有少量油污，也不会出现输送过程中托盘和链条之间的相对滑动，保证托盘停位精度控制在±3mm以内，满足自动化设备抓取物料的定位要求。整个结构的设计没有采用复杂的定制化零件，80%以上的零部件都是行业通用标准件，包括铝型材、链条、轴承、紧固件，后期加工和采购成本都比较低，组装的时候只需要按照装配图纸拧紧紧固件，调整好链条张紧度就能完成单段单元的组装，多段单元对接时只需要通过连接块把相邻框架固定，调整好输送面的平面度就能投入使用，大幅缩短现场安装的周期。另外在输送单元的两端都设计了过渡板，当两段输送单元对接或者和其他设备对接时，过渡板能填补两段之间的缝隙，避免托盘底部的凸台卡入缝隙，过渡板采用不锈钢材质，表面打磨光滑，不会刮花托盘底部。
