物流产线双向托盘换向输送装置结构设计

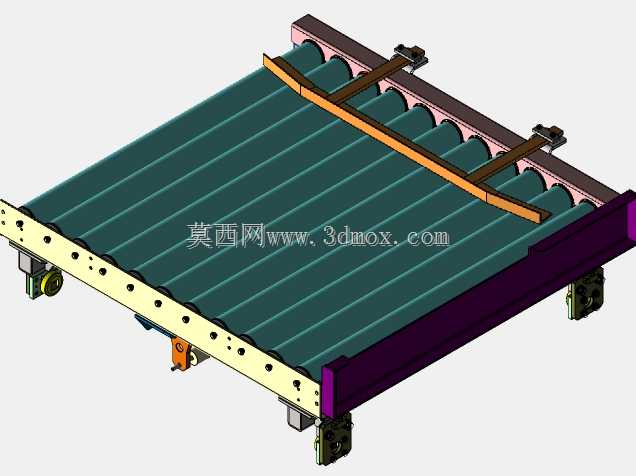

　　在电商仓储、快消品生产、家电组装这类需要连续托盘流转的场景里，托盘换向一直是输送线布局里的核心节点——常规直角转向要么靠顶升移栽占用竖向空间，要么靠弯道输送占用横向场地，遇到车间立柱遮挡、产线对接角度受限的工况，常规转向结构往往很难适配。这套双向托盘换向结构，就是针对窄空间、多流向的托盘输送需求做的定向设计，不需要额外的顶升动力，也不用预留大半径弯道空间，就能实现托盘在输送线上的90度双向换向，适配1200mm1000mm标准欧标托盘的流转需求。

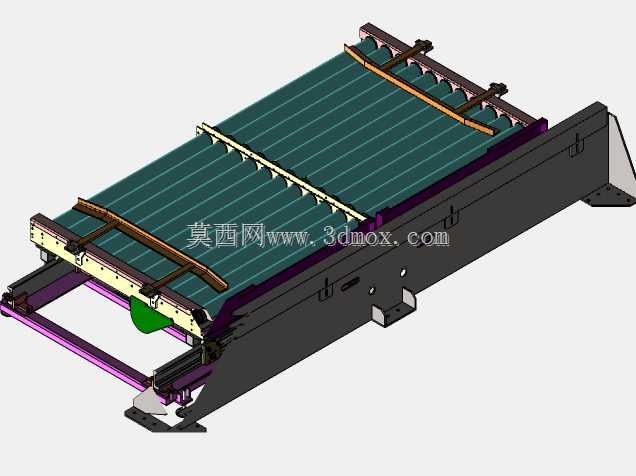

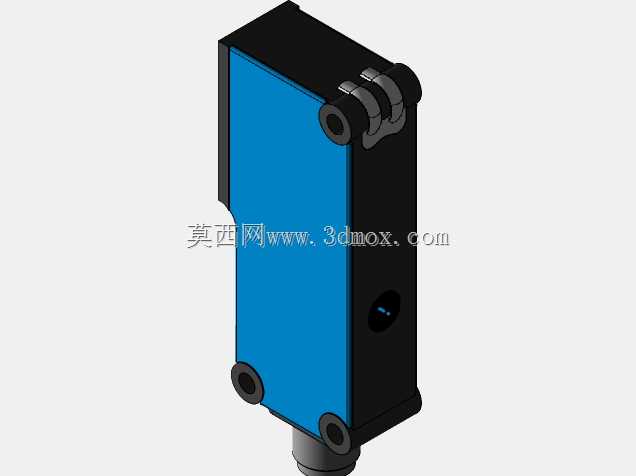

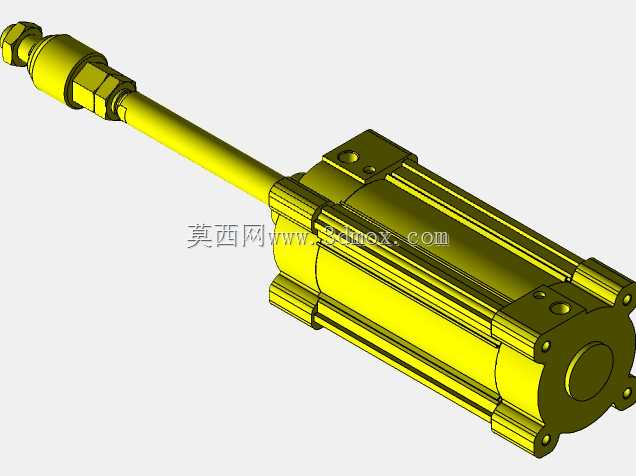

　　从实际使用场景来看，这套装置大多布置在输送主线和支线的交汇位置，比如成品入库前的分拣节点、生产线下线后的码垛对接位、多层仓储货架的输送接驳处，当托盘沿主线输送到换向工位时，不需要停线等待顶升动作，结构内部的换向拨块会根据流向信号，从输送辊道的间隙中伸出，接触托盘侧边后带动托盘完成转向，整个动作过程和主线输送速度保持同步，不会因为换向动作造成产线堵料，相比传统顶升移栽结构，换向效率能提升40%左右，同时因为省去了顶升气缸和对应的导向结构，整体竖向安装高度能压缩200mm以上，对于车间层高有限、需要在地坪内预埋输送线的工况，这个尺寸优势非常明显。

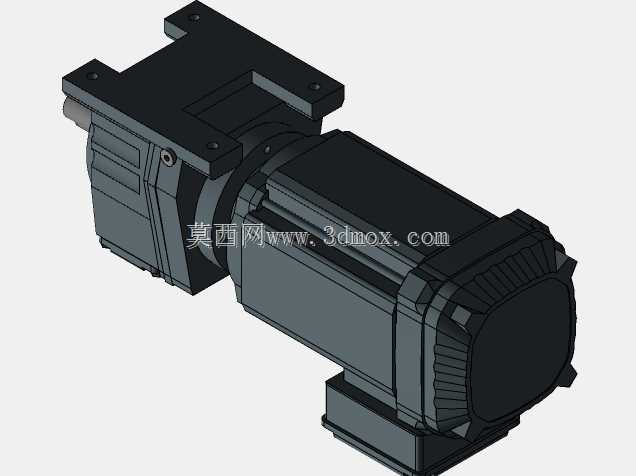

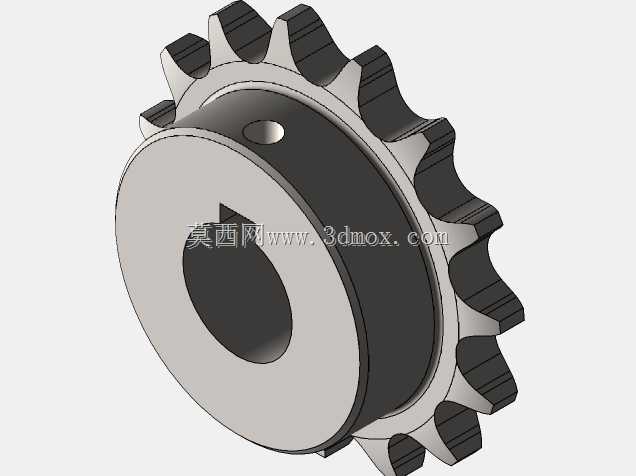

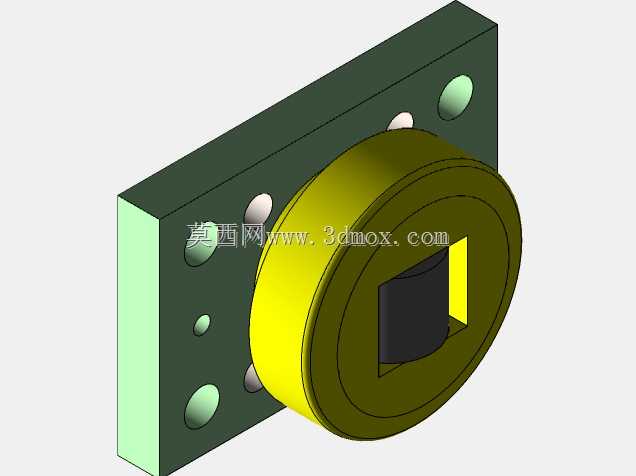

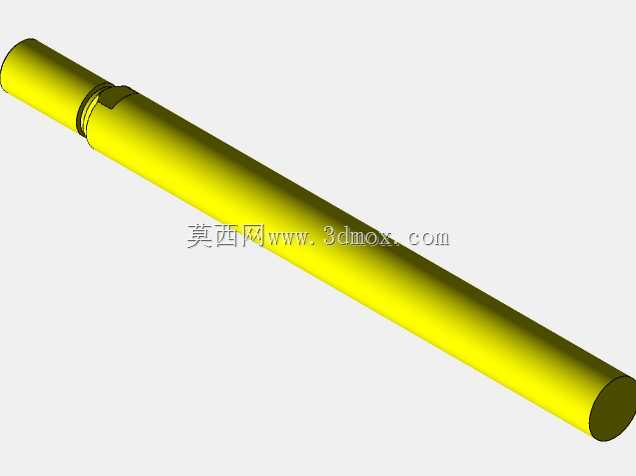

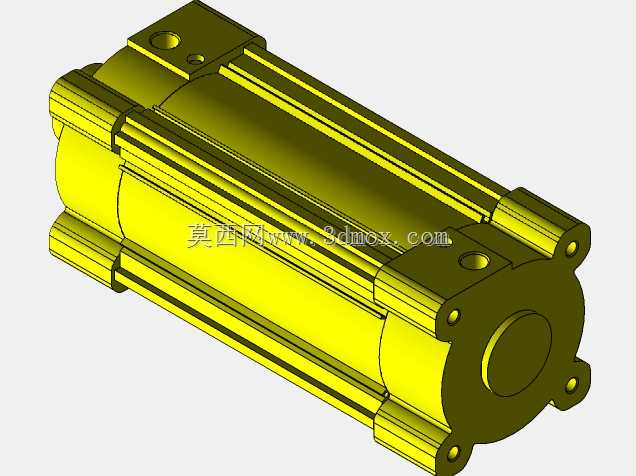

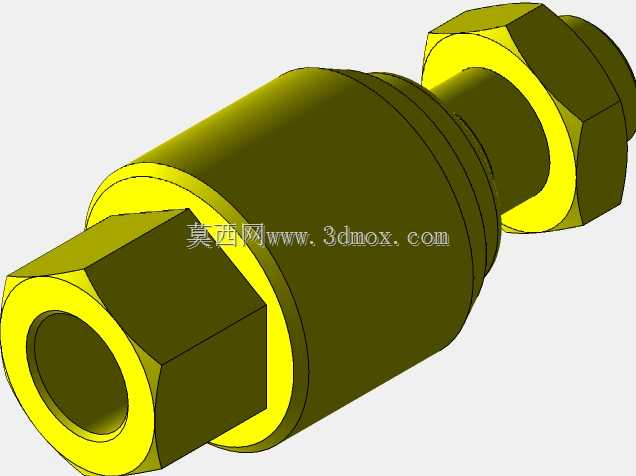

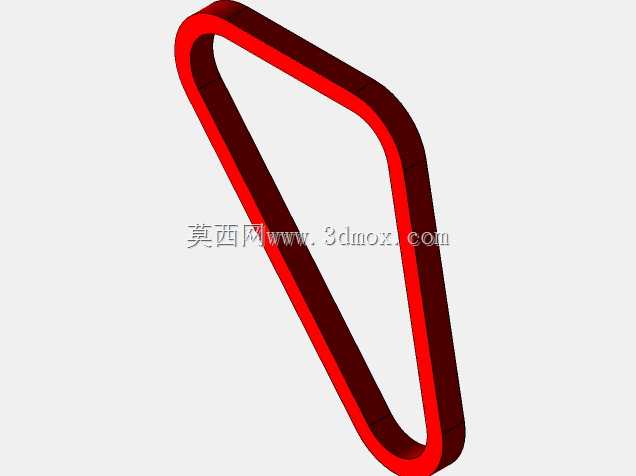

　　设计这套结构的时候，首先考虑的是托盘承载的适配性，常规仓储托盘满载重量在1000kg到1500kg之间，换向过程中拨块和托盘的接触是线接触，所以拨块的工作面做了15度的倾角和聚氨酯包胶层，一方面避免刚性接触刮损托盘侧边，另一方面增大接触摩擦力，防止换向过程中托盘打滑偏移。整个换向机构的动力采用和主线输送同源的链轮传动，不需要额外配置独立电机，通过电磁离合器控制换向拨块的动作方向，当需要向左换向时左侧离合器吸合，拨块沿左侧轨迹伸出完成导向，向右换向时则切换右侧离合器，这种同源动力的设计，既减少了电气元件的配置数量，也能保证换向动作和输送速度的完全同步，不会出现动作时差导致的托盘卡滞。

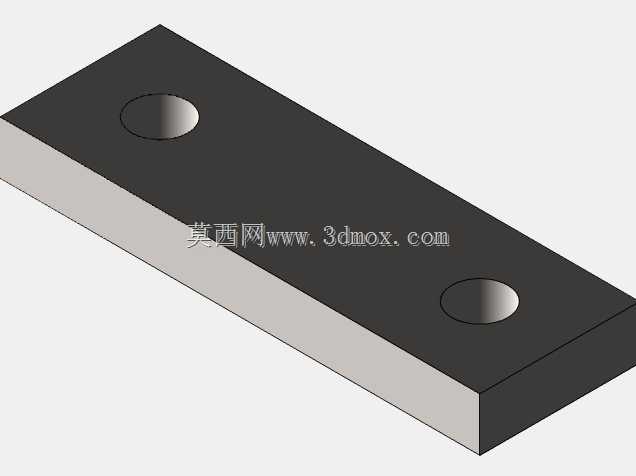

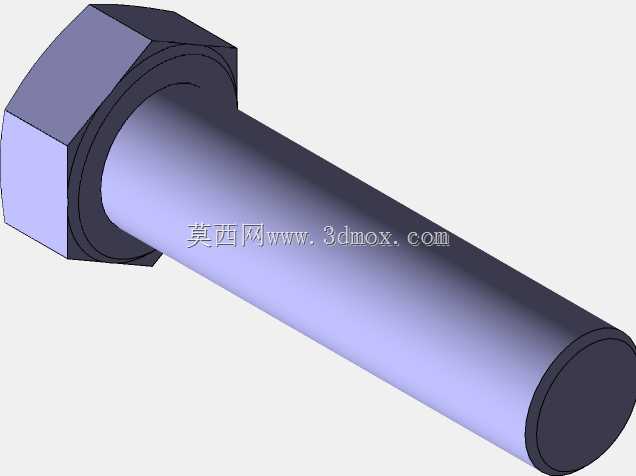

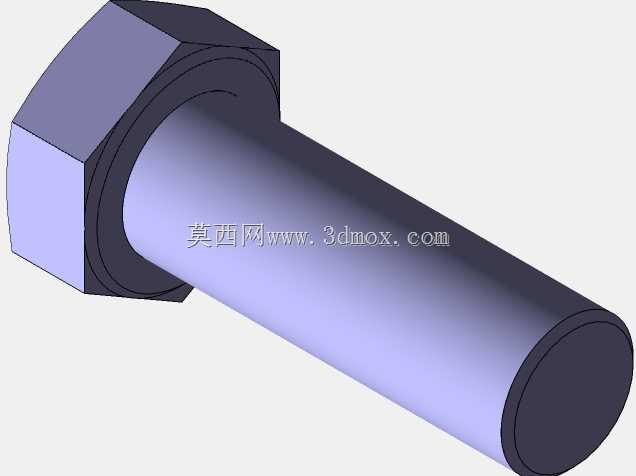

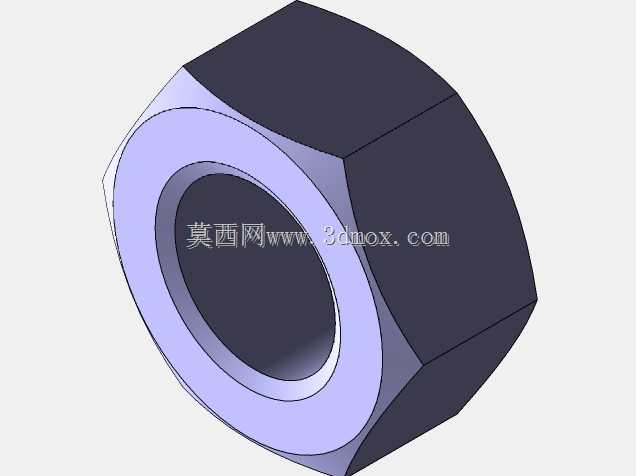

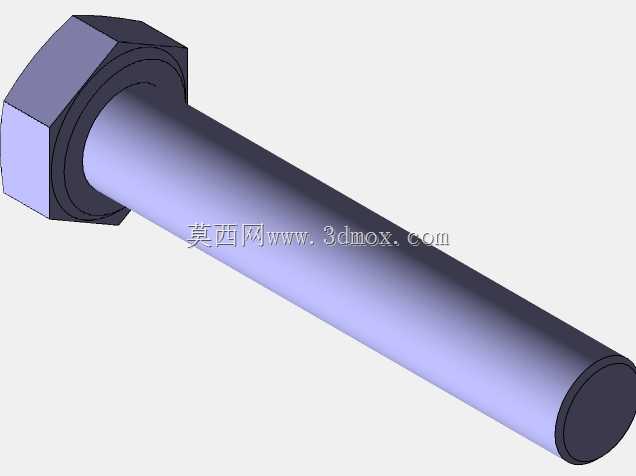

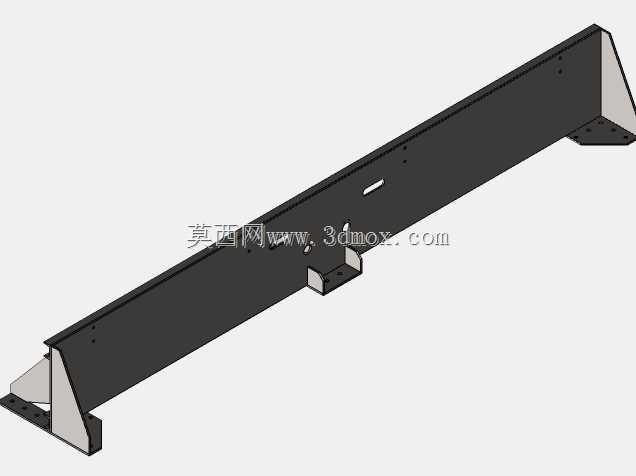

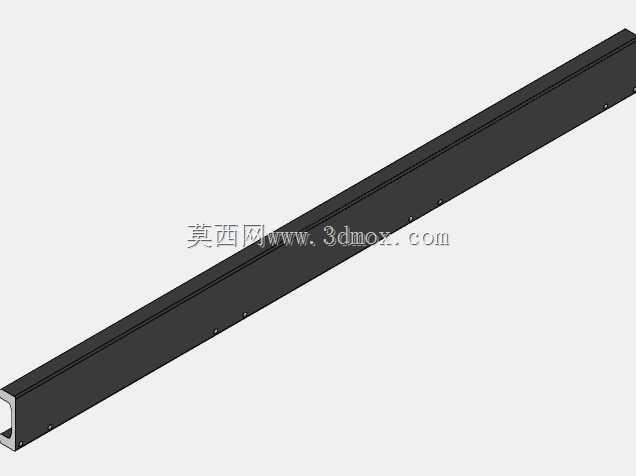

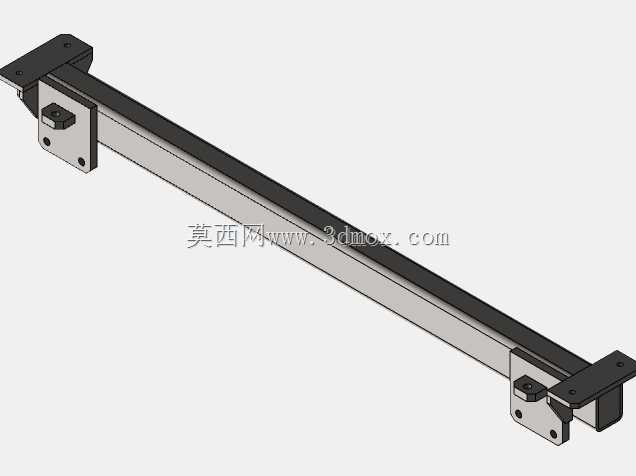

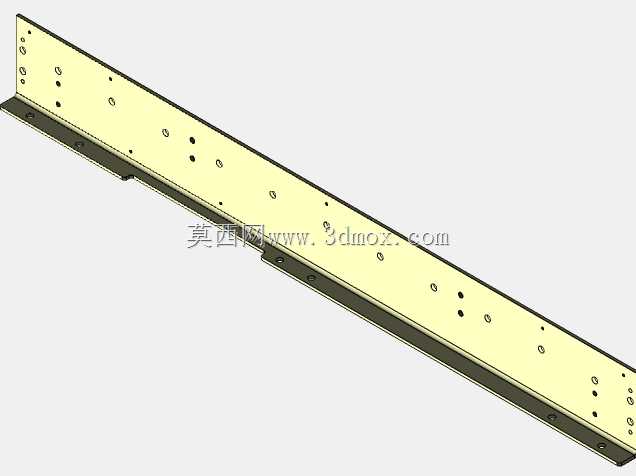

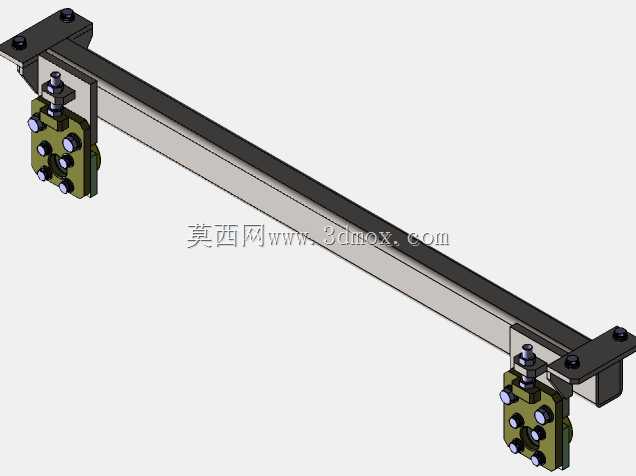

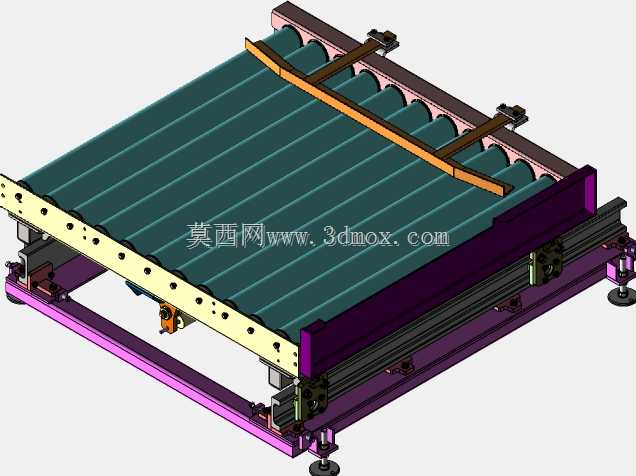

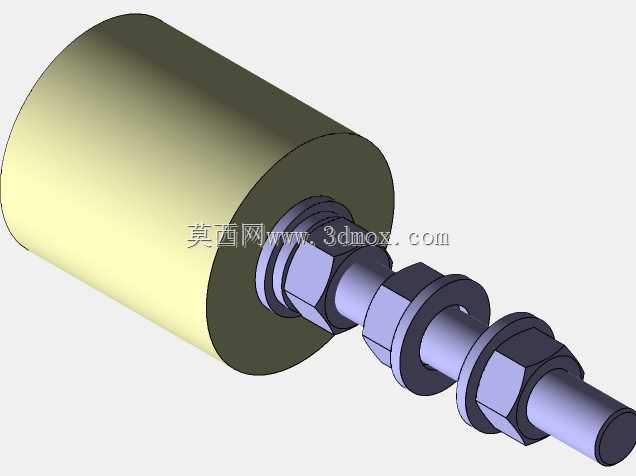

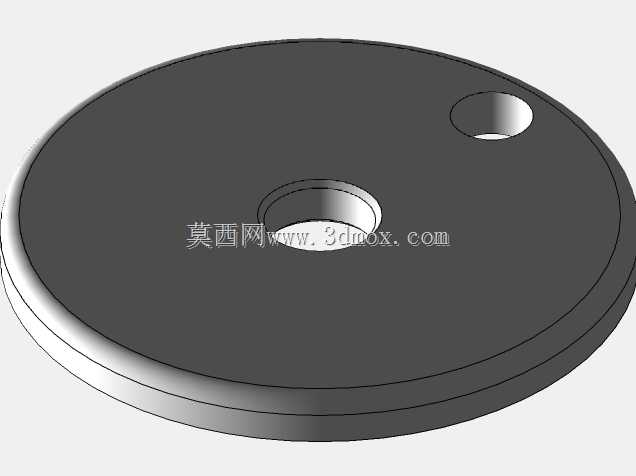

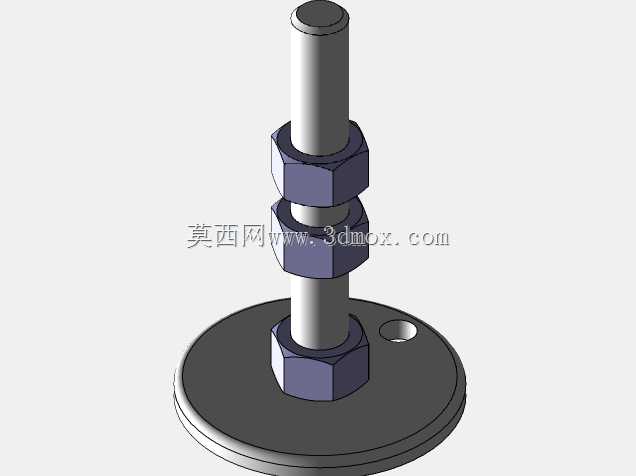

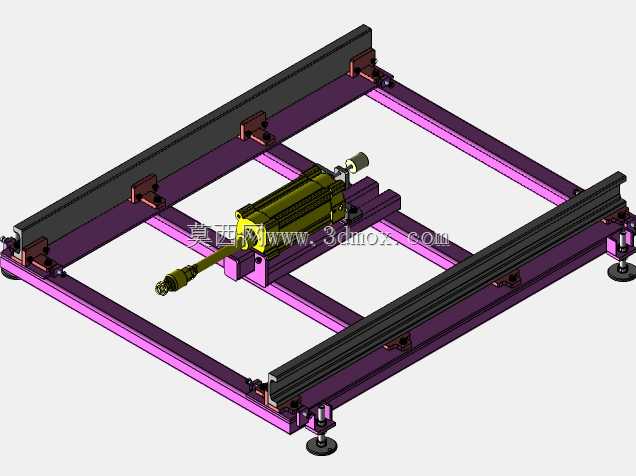

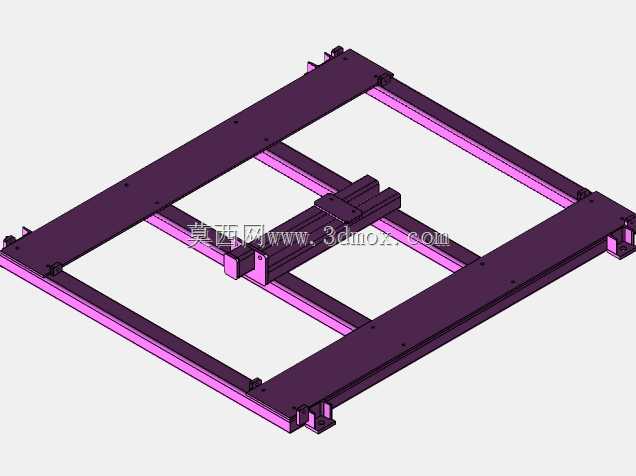

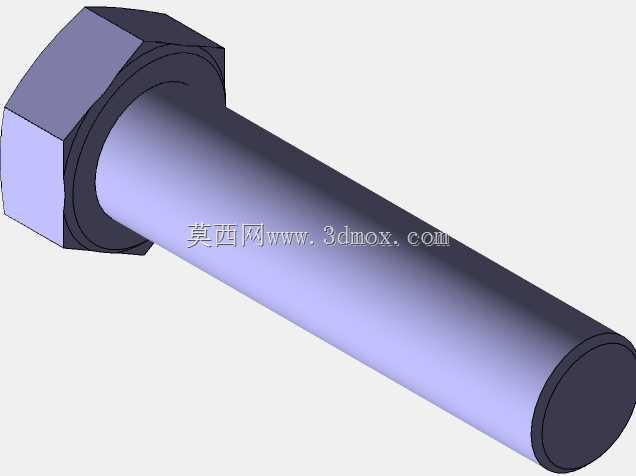

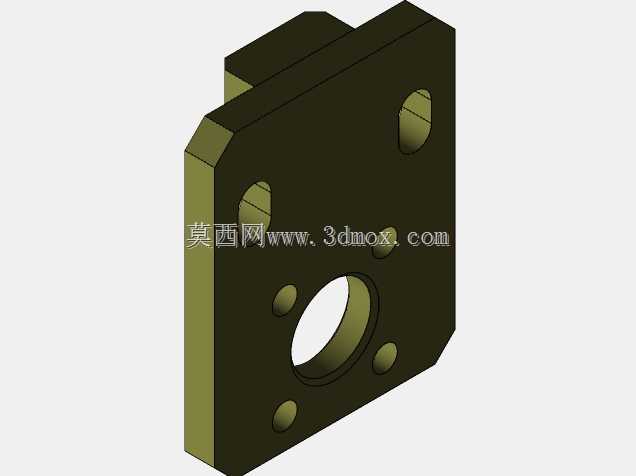

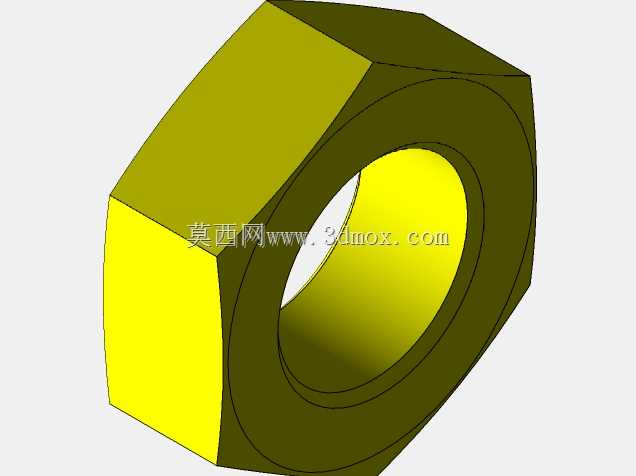

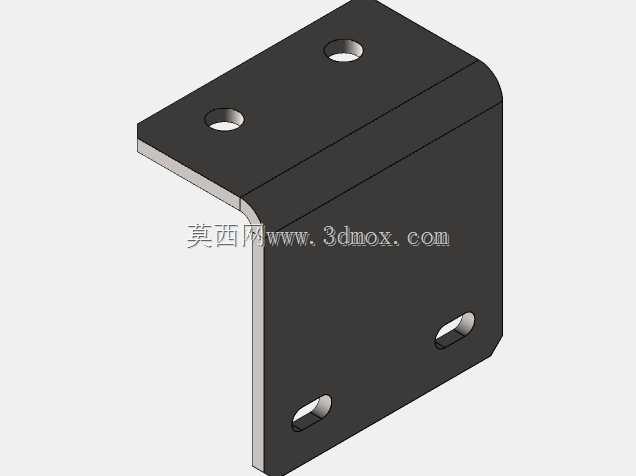

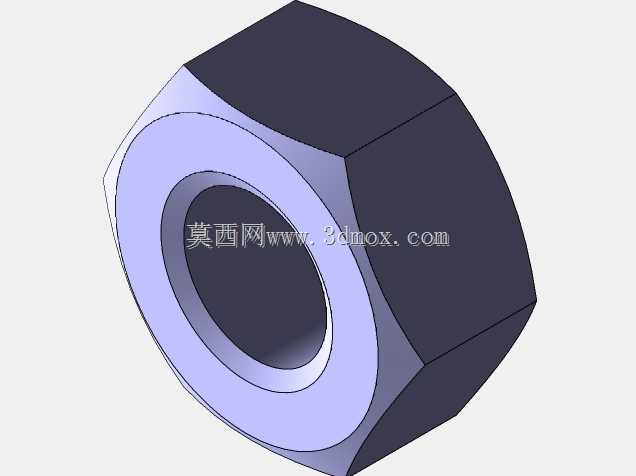

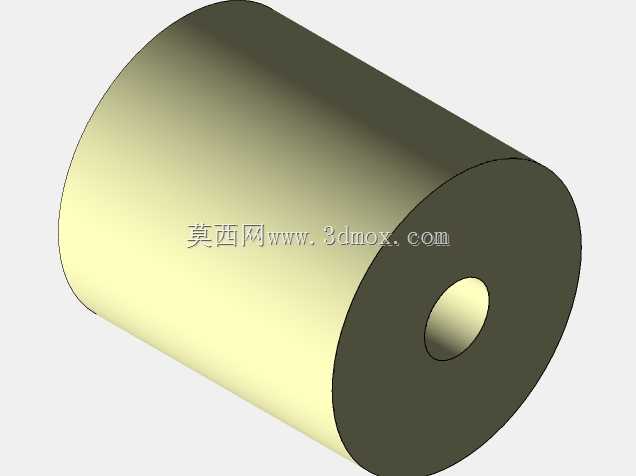

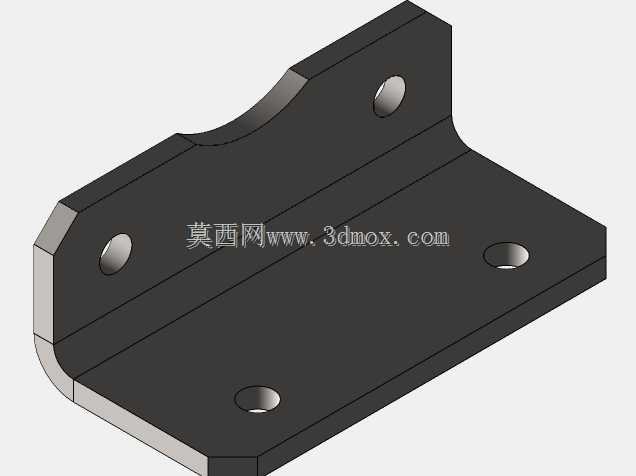

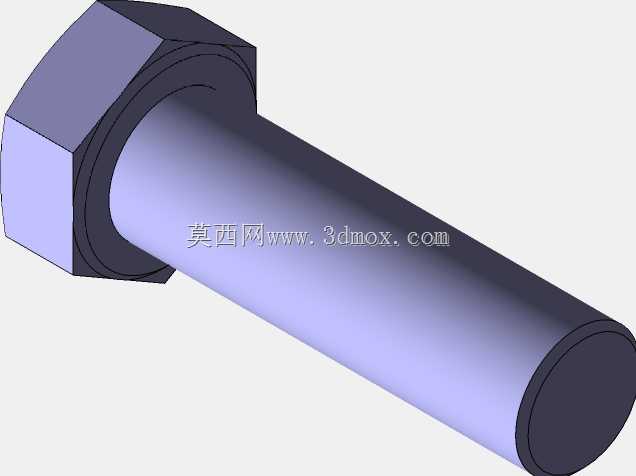

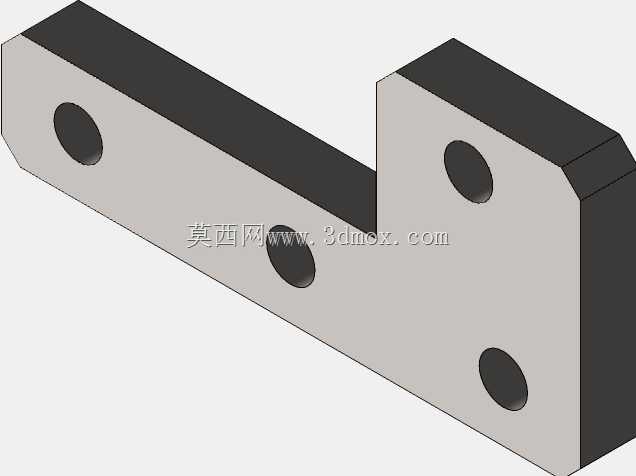

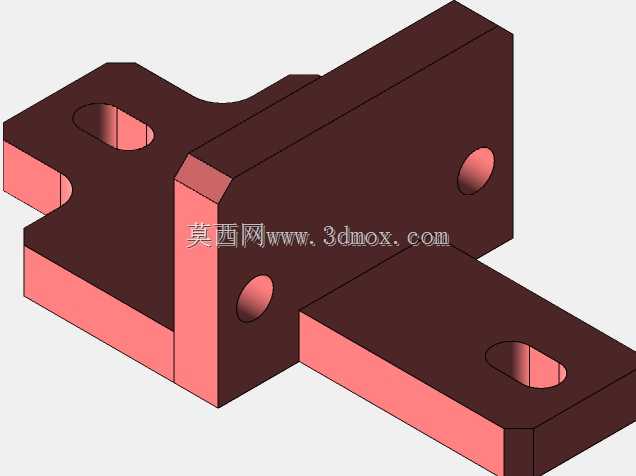

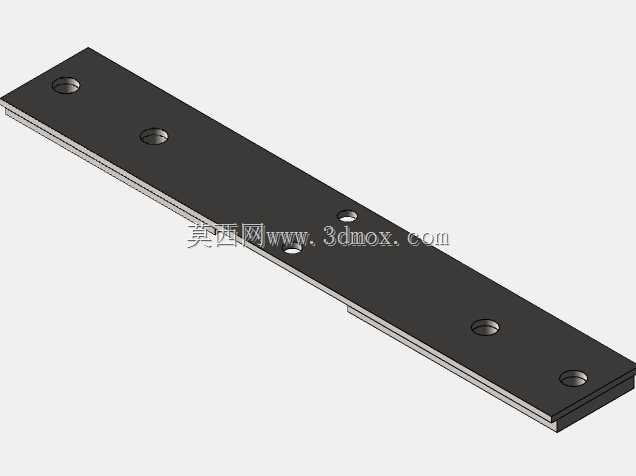

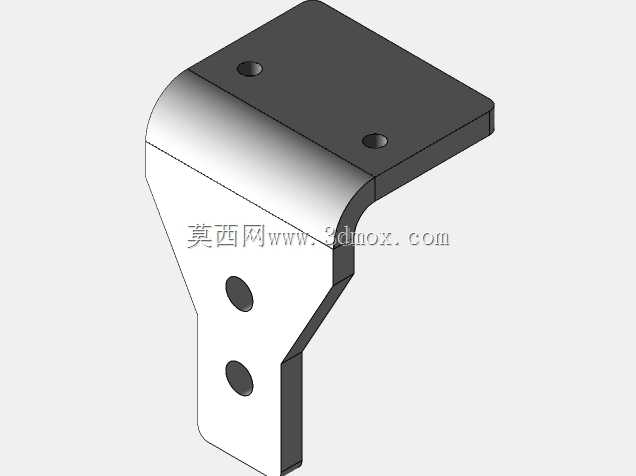

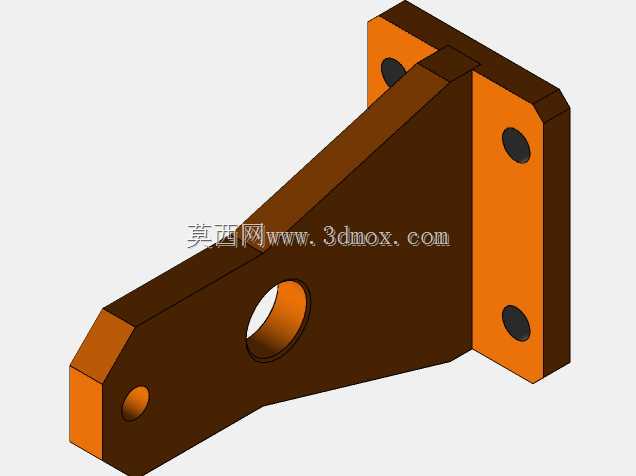

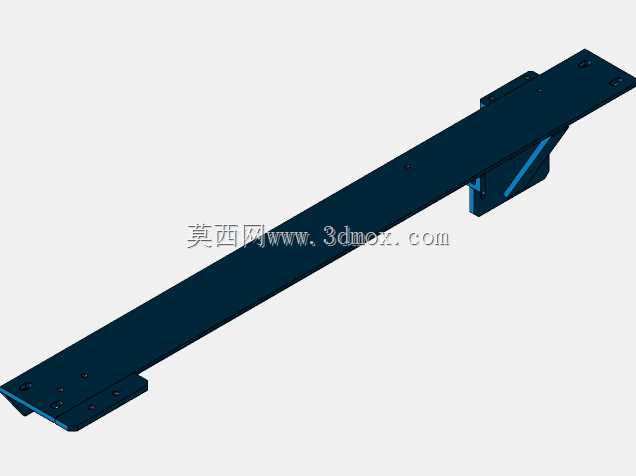

　　安装边界方面，这套装置的主体框架采用8080mm标准工业铝型材拼接，整体长度和主线输送段保持一致为1500mm，宽度和对接的支线辊道匹配为1200mm，底部安装脚杯的调节行程为±50mm，可以适配地面不平整的安装场景，进料端和出料端都预留了100mm的对接段，能直接和标准直径50mm的辊道输送线无缝拼接，不需要额外做过渡连接板。结构内部的传动链轮全部采用内置式安装，所有传动部件都封闭在框架内部，外侧只留维护用的可拆卸盖板，日常巡检只需要定期检查链条张紧度和包胶层磨损情况即可，维护点比传统顶升换向结构少60%以上。

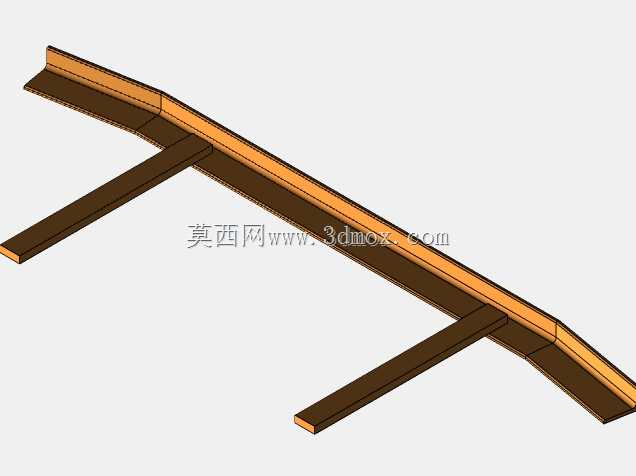

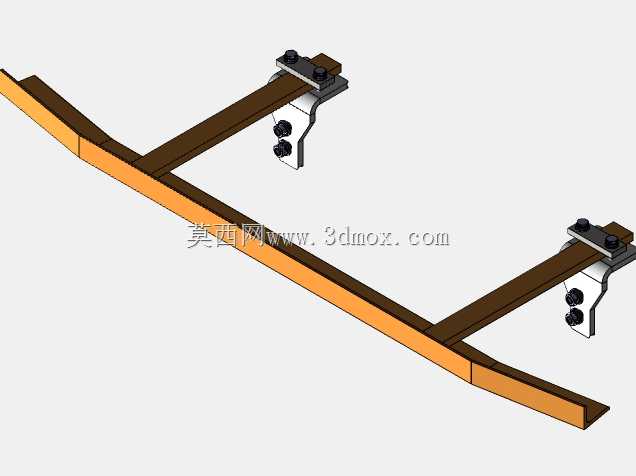

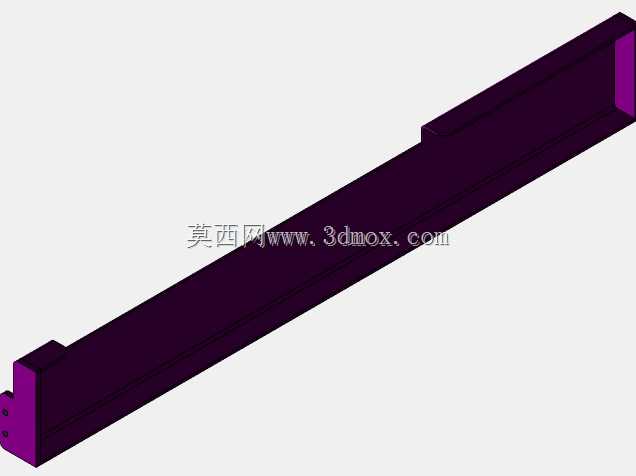

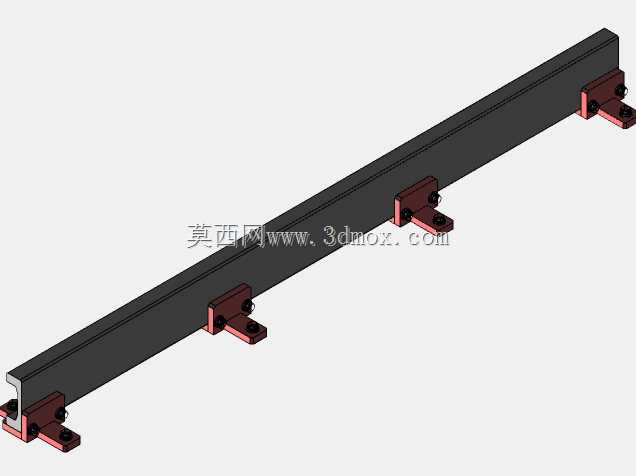

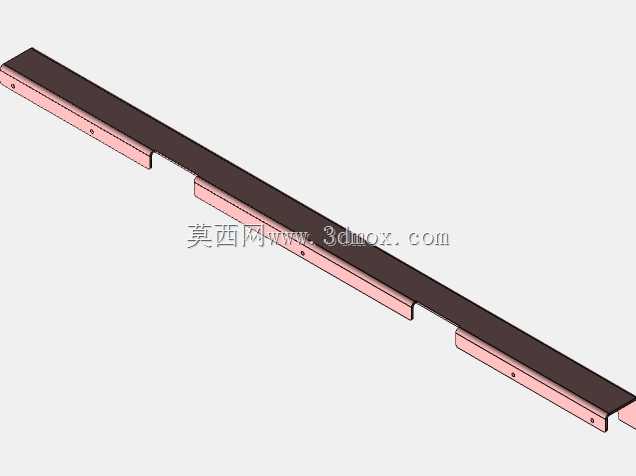

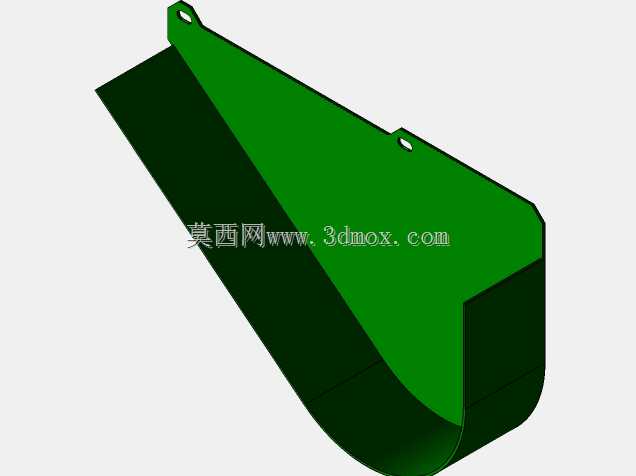

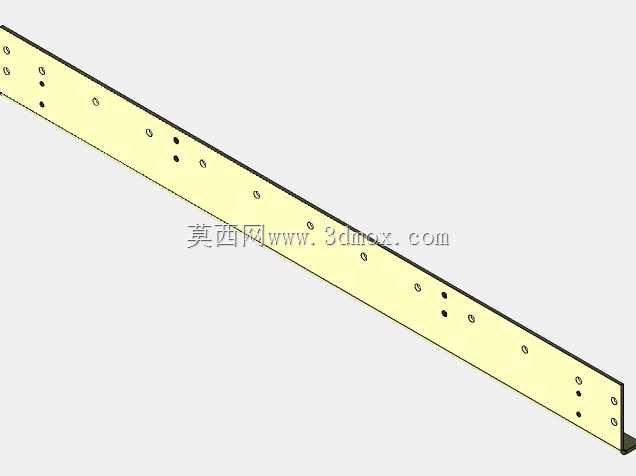

　　从功能特性上来说，这套双向换向结构除了完成基础的90度换向动作之外，还能兼容不同材质的托盘，不管是木质托盘、塑料托盘还是钢制托盘，只要侧边平整度误差在5mm以内，都能稳定完成换向，不会因为托盘材质变化出现打滑或者卡滞。另外在换向工位的进出端，都配置了导向挡边，挡边和托盘侧边的间隙预留了20mm，既能对进入工位的托盘做初步纠偏，也能防止换向过程中托盘偏移脱出输送线。针对部分需要频繁切换流向的工况，这套结构的换向响应时间控制在0.5秒以内，完全能匹配每分钟12到15托的高速输送线节拍，不会成为整条产线的效率瓶颈。

　　很多工程师在做输送线布局的时候，往往会在换向节点优先考虑成熟的标准顶升移栽机，但遇到场地受限、层高不足、预算有限的项目时，这种集成在辊道间隙内的拨块式双向换向结构，其实是更适配的选择——它没有复杂的顶升导向结构，加工件大多是标准型材和通用传动件，加工和装配难度都很低，后期备件更换也不需要定制特殊配件，同时因为没有竖向的顶升动作，运行过程中的噪音比顶升结构低15分贝以上，对于车间噪音管控严格的生产场景，这个特性也非常实用。在实际建模过程中，所有配合面都预留了合理的安装间隙，拨块的运动轨迹做了干涉检查，确保在换向动作全程，拨块都不会和输送辊道、托盘底部产生剐蹭，装配完成后不需要做复杂的现场调试，只需要调整离合器的吸合时序，就能直接投入使用。
