气动驱动真空厕所排污盘式阀结构

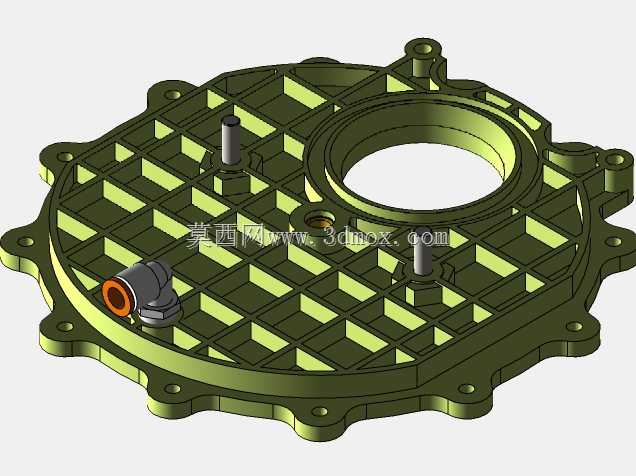

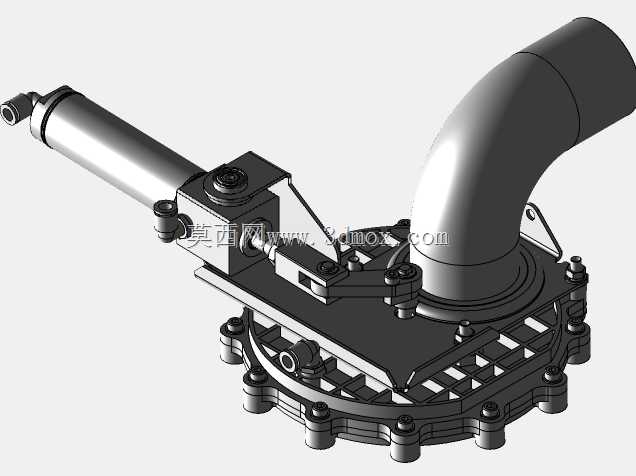

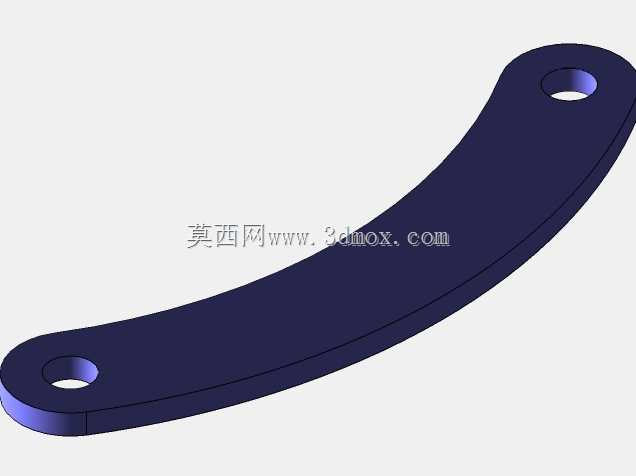

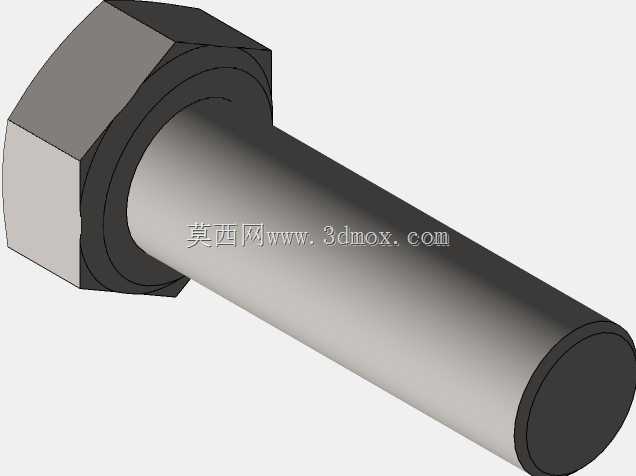

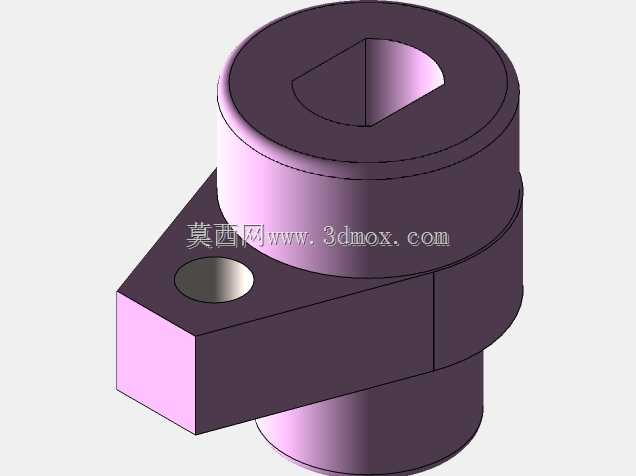

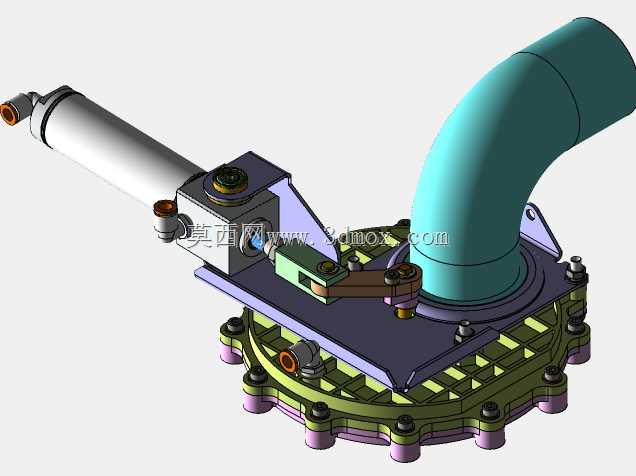

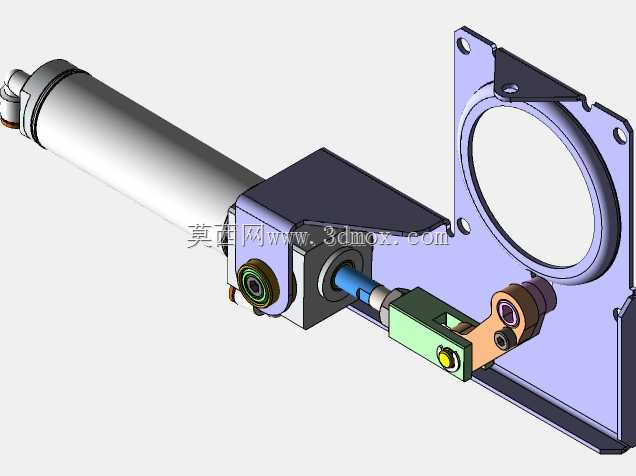

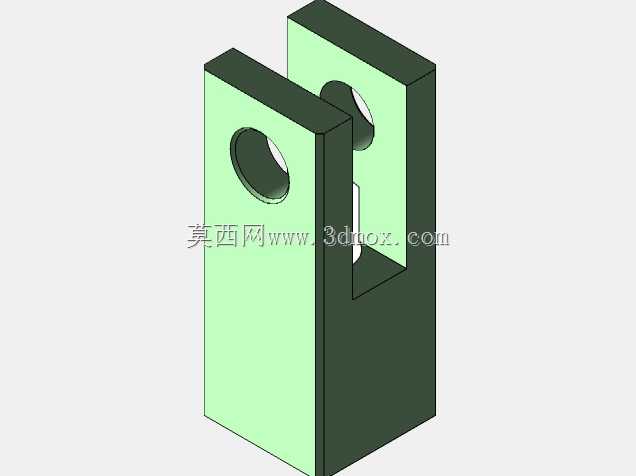

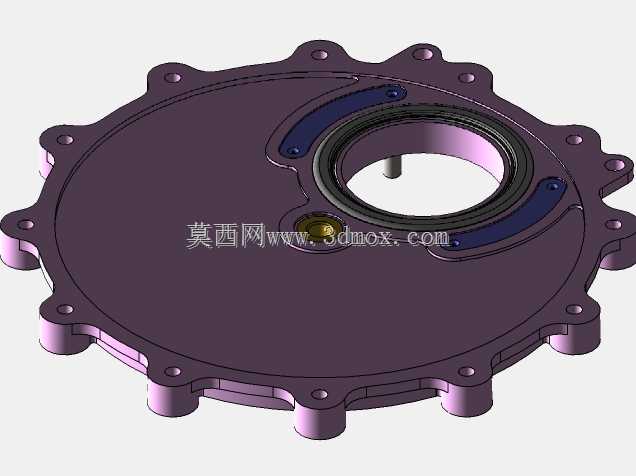

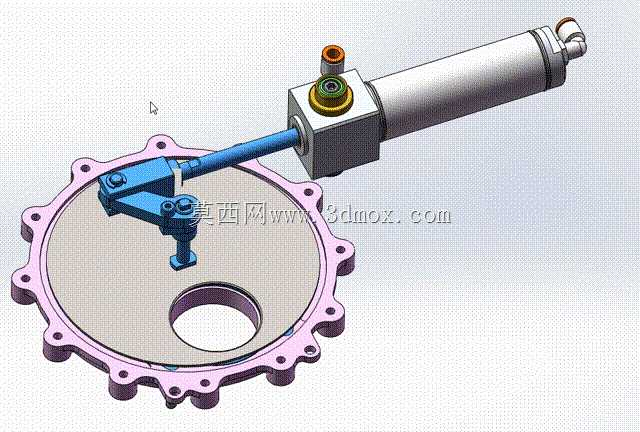

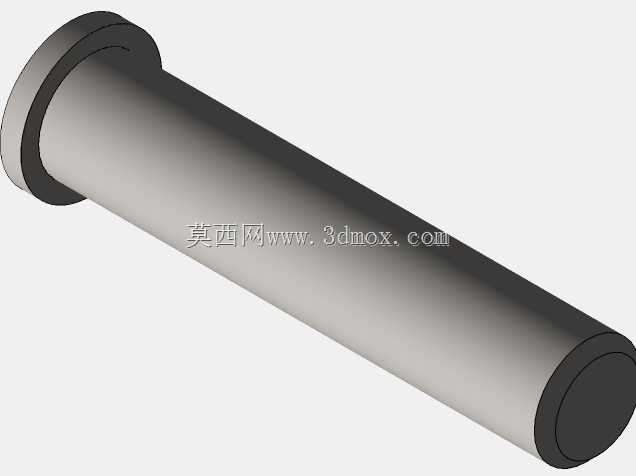

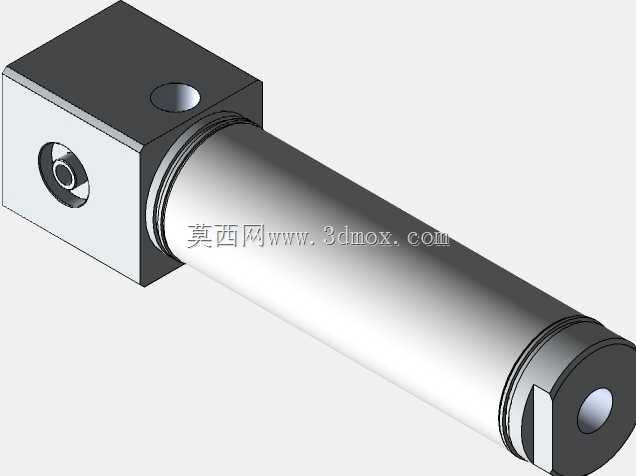

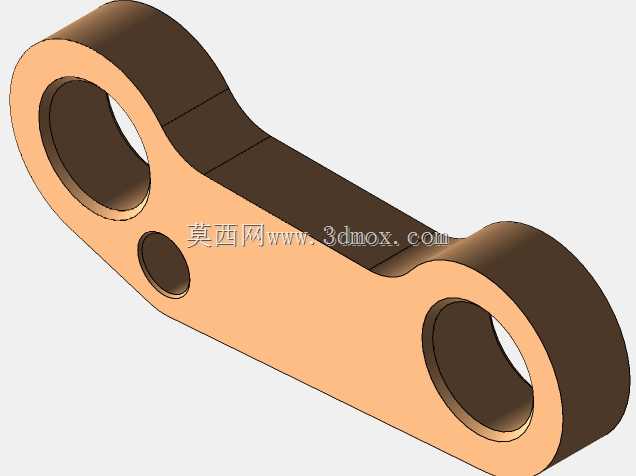

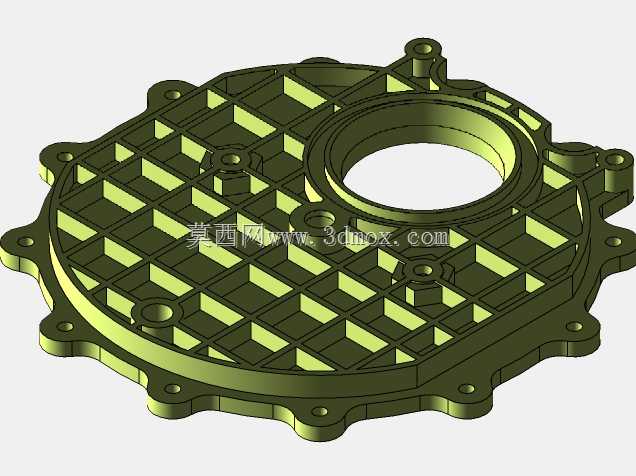

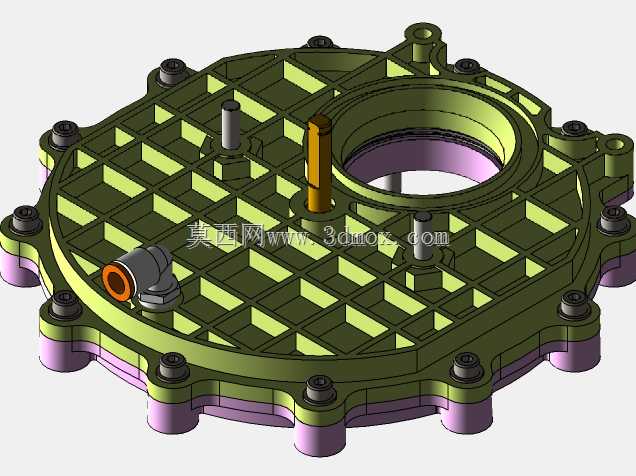

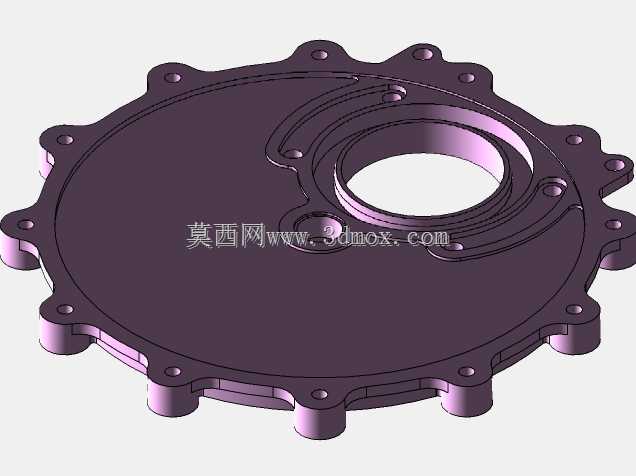

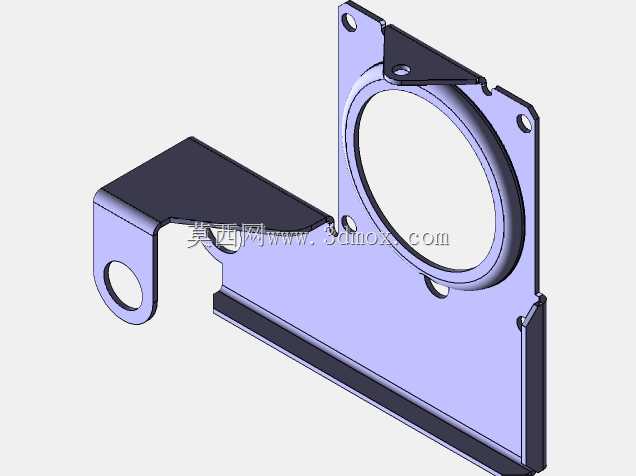

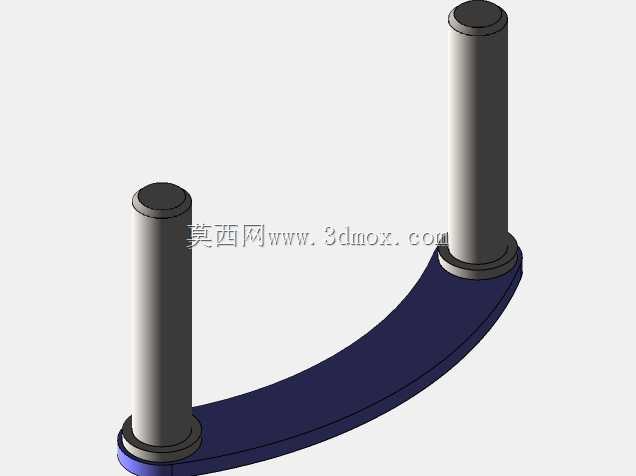

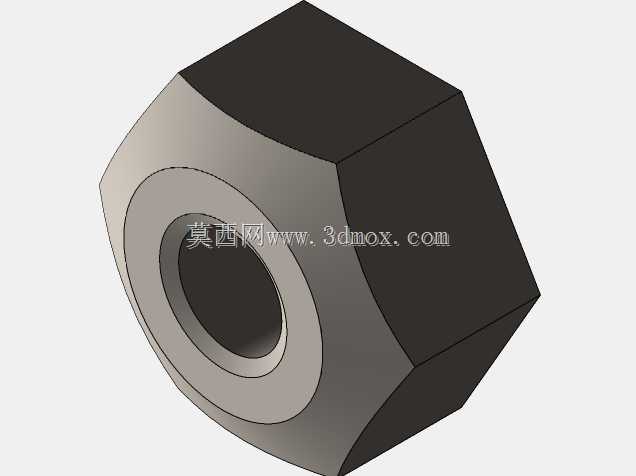

　　这款盘式阀主要应用在真空集便系统的排污管路中，作为真空厕所排污通路的核心通断执行部件，承担着排污口启闭、真空度保持、污物截断的核心作用，在列车、船舶、移动公厕等采用真空排污系统的卫生场景中，是决定整套排污系统可靠性的关键阀件。从结构设计来看，整套阀采用气动直驱加杠杆放大的执行逻辑，驱动端选用标准笔型气缸作为动力源，气缸输出的直线动力通过转接块传递到摇臂机构，摇臂以阀座上的固定销轴为支点，将气缸的水平直线运动转化为阀瓣的垂直升降动作，相比直接驱动的结构，杠杆结构可以在同等气缸推力下获得更大的阀瓣密封压紧力，同时缩短气缸的行程需求，让整体结构更紧凑。阀座部分采用带周向安装孔的法兰式结构，法兰边缘均匀分布12个螺栓安装位，

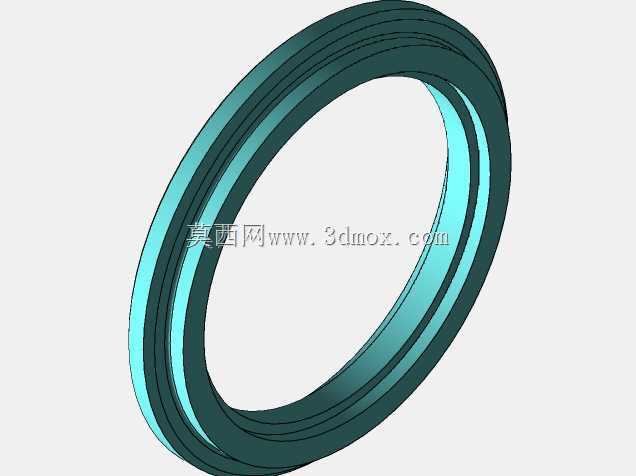

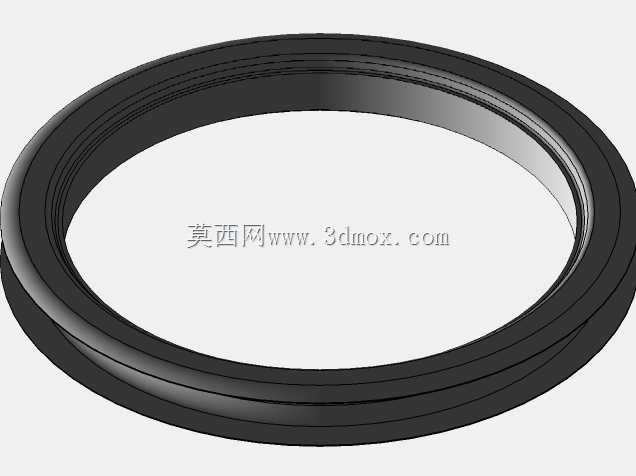

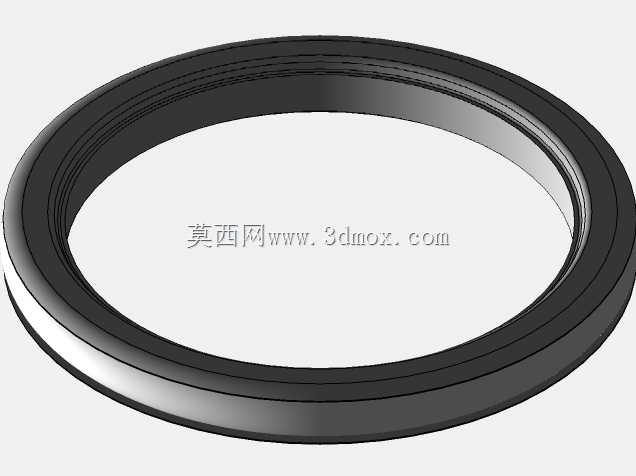

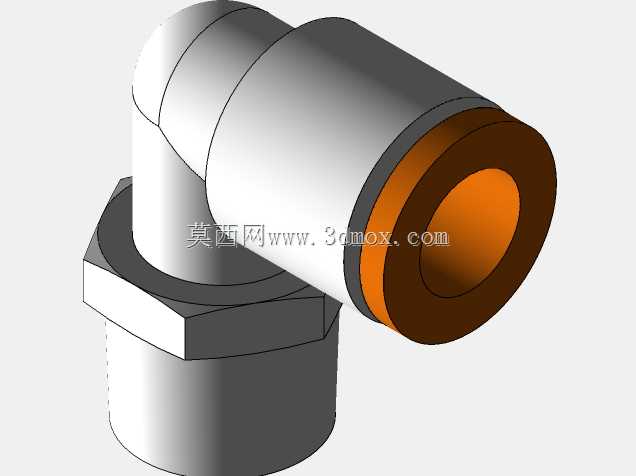

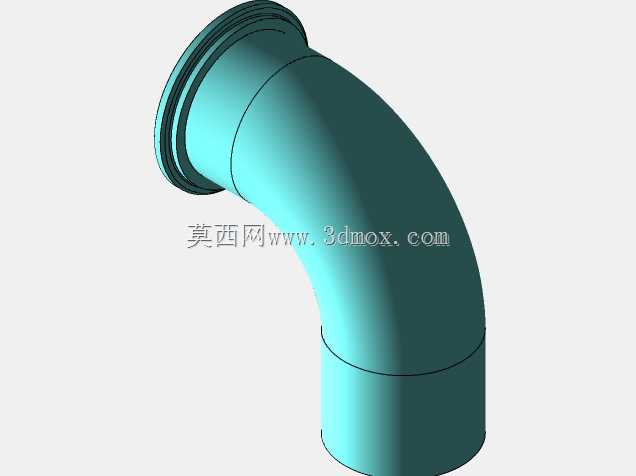

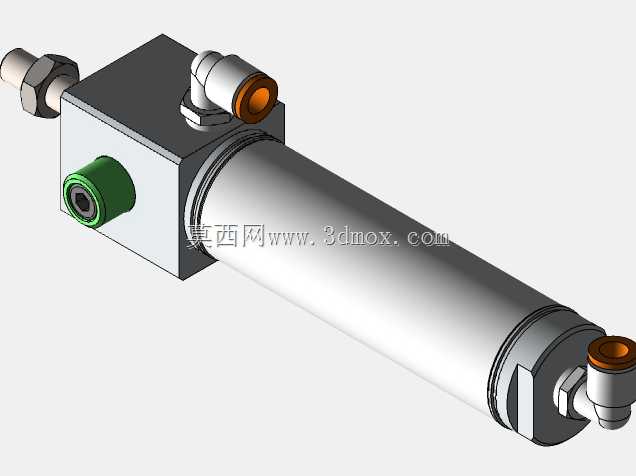

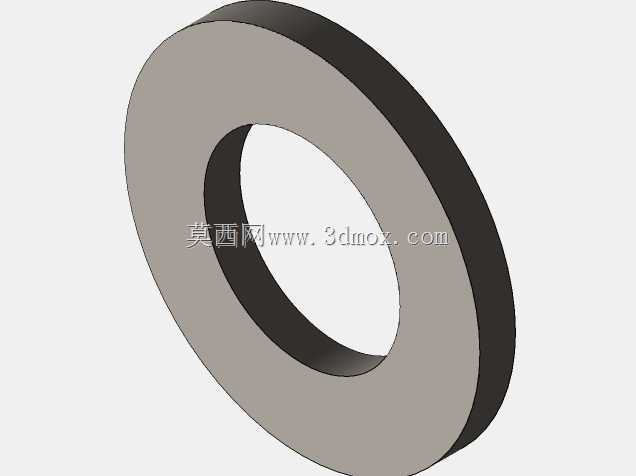

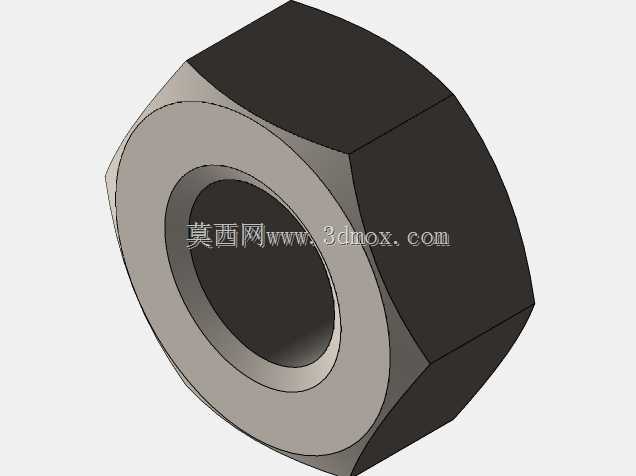

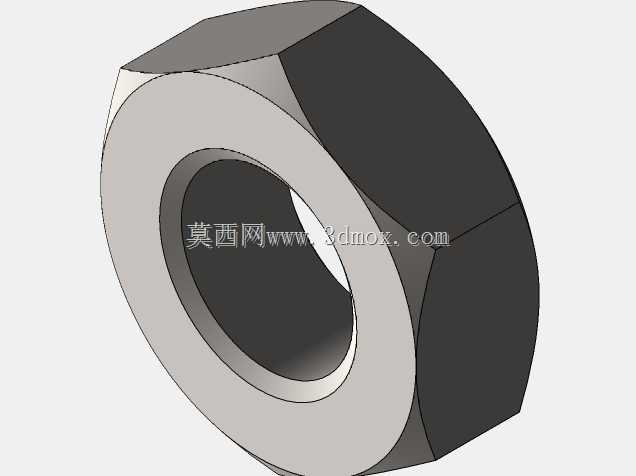

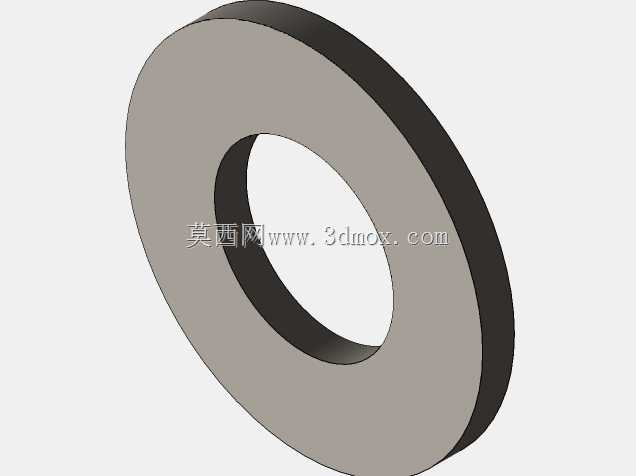

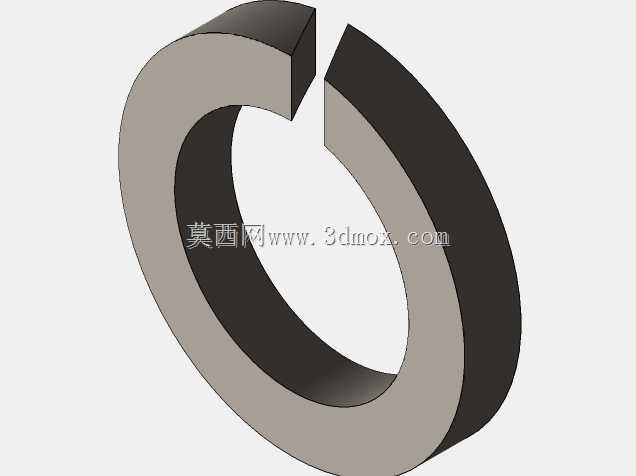

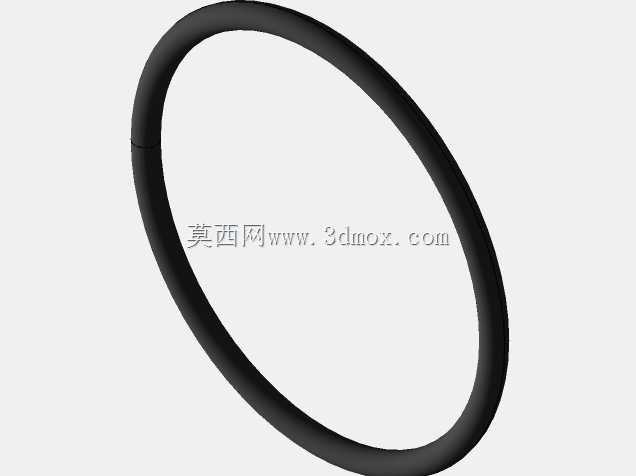

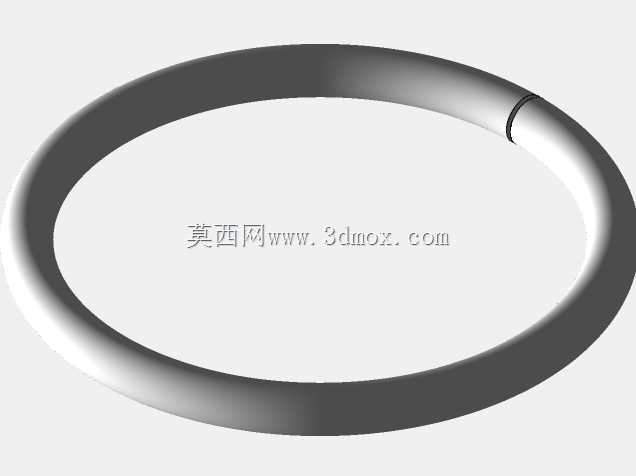

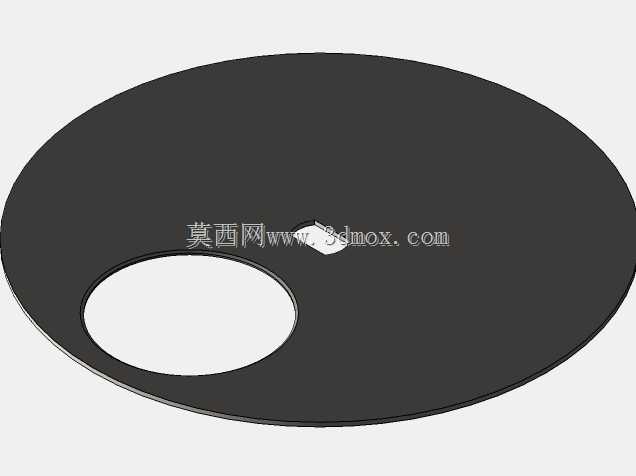

　　安装时可直接与排污管路的对接法兰通过螺栓紧固，法兰密封面的平面度在设计时做了严格控制，避免安装后出现渗漏。阀瓣与阀座的密封面采用平面密封形式，阀瓣的密封端面贴合在阀座的排污口端面上，排污口为圆形通径，通径尺寸匹配真空厕所的排污管路通径，能够满足污物顺利通过的需求，不会出现大粒径污物卡滞的问题。驱动气缸的侧部设置了两个气路接口，分别对应气缸的伸出与缩回气腔，气路接口采用标准快插接口规格，可直接与设备上的气动控制管路连接，气缸的行程经过精确计算，保证阀瓣开启时的提升高度足够，不会因为开度不足导致排污不畅，同时阀瓣关闭时的压紧力足够，能够在管路内处于负压状态时依然保持可靠密封，不会因为外部大气压与管路内的压差导致阀瓣被顶开出现漏气、

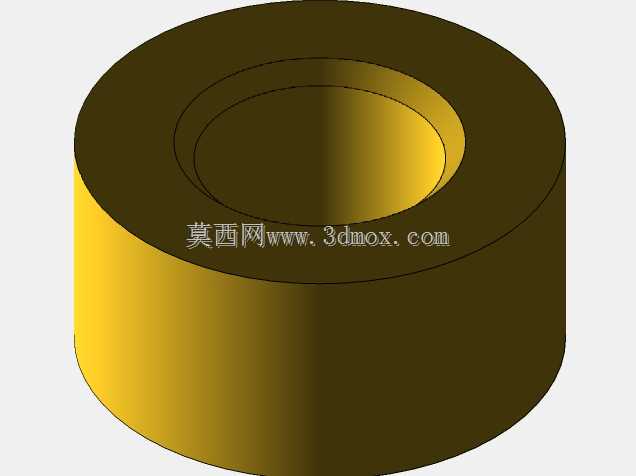

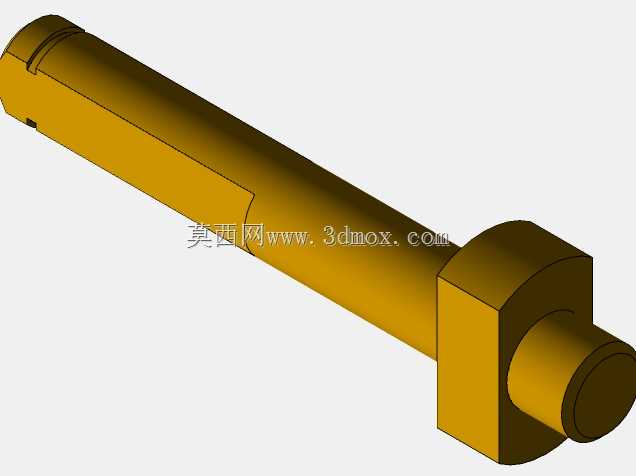

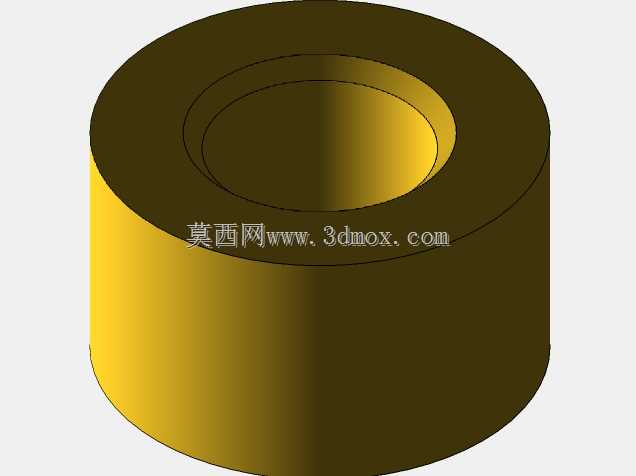

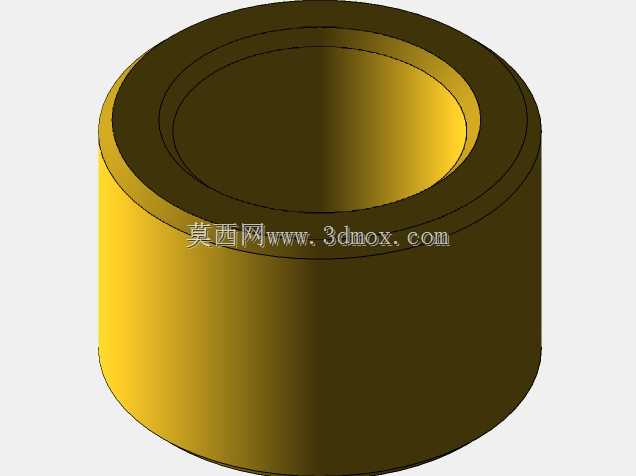

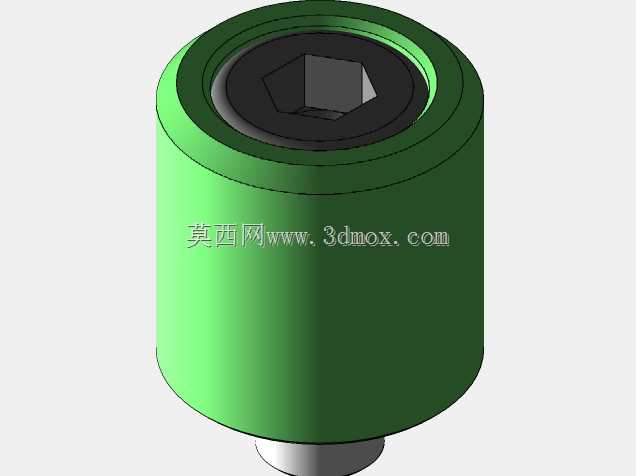

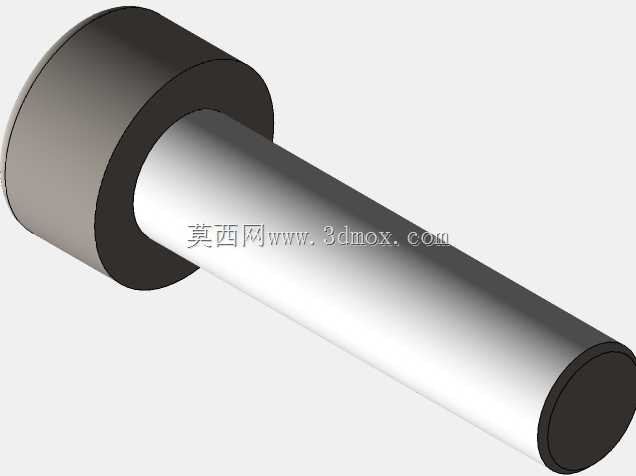

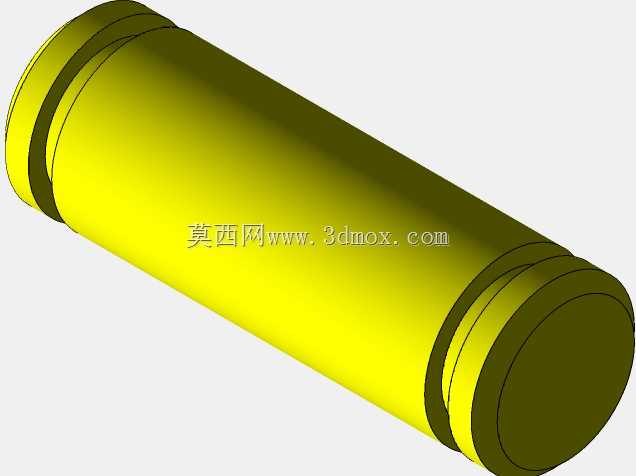

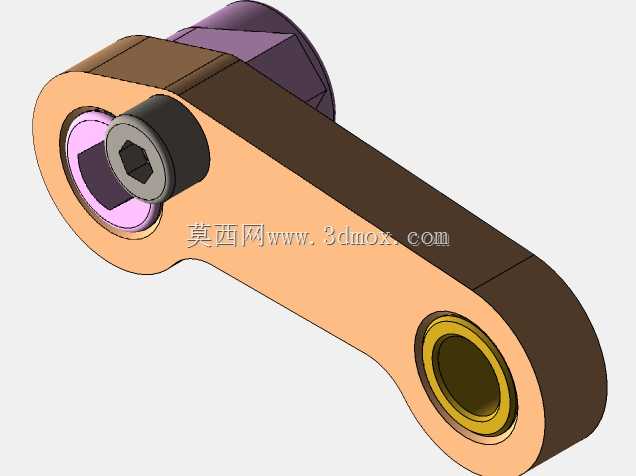

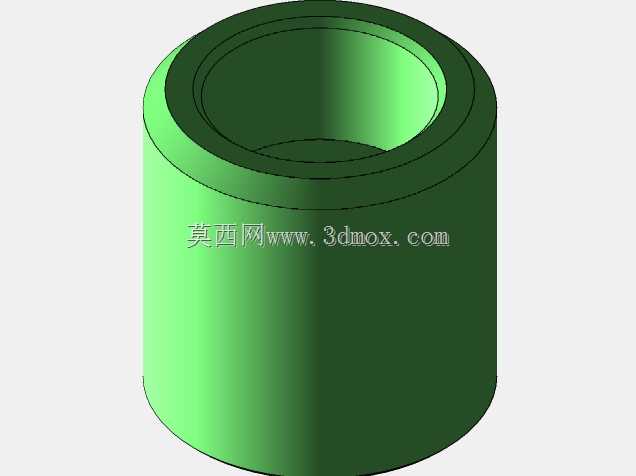

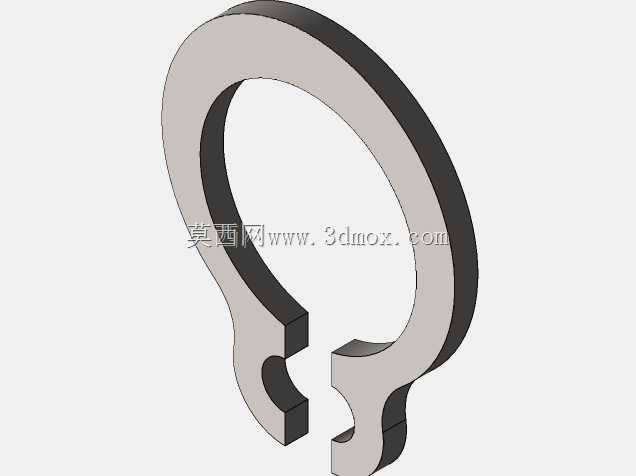

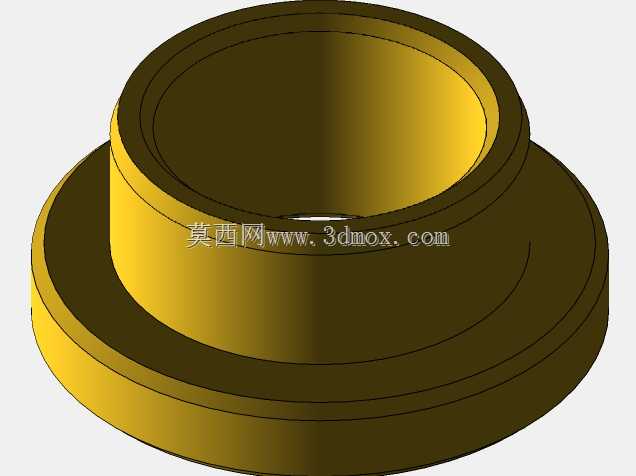

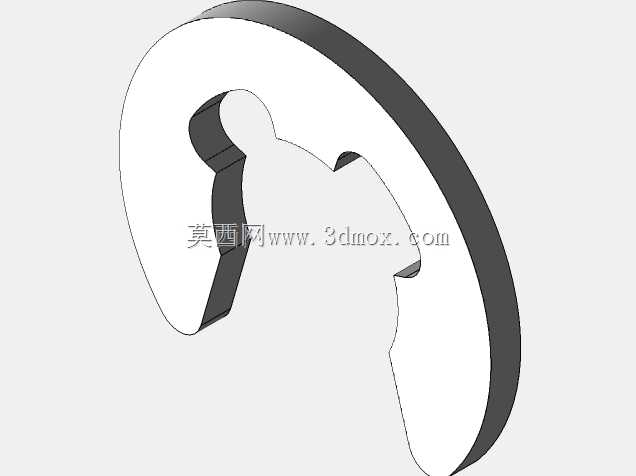

　　漏液的问题。摇臂与阀瓣的连接部位采用浮动连接结构，允许阀瓣在闭合时存在微小的角度自适应调整，避免因为加工误差、安装错位导致密封面贴合不严出现渗漏，浮动连接的销轴处设置了耐磨衬套，长期往复动作下也不会出现过度磨损导致的间隙过大问题。整体结构的安装边界清晰，法兰端为安装基准面，气缸沿法兰径向水平布置，整体外伸长度控制在合理范围内，不会占用过多的安装空间，在真空厕所的狭小安装腔体内也能顺利布置。在实际使用场景中，这类阀需要频繁执行启闭动作，每次排污过程中阀瓣快速开启，在管路真空负压的作用下污物被快速抽吸进入排污主管路，随后阀瓣快速闭合，重新保持管路内的真空度，等待下一次排污动作，

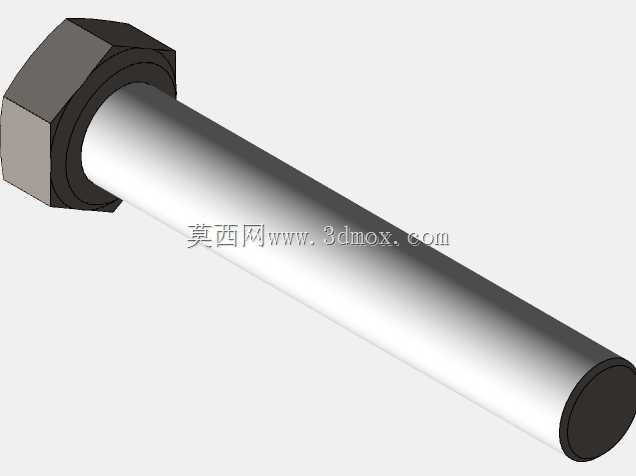

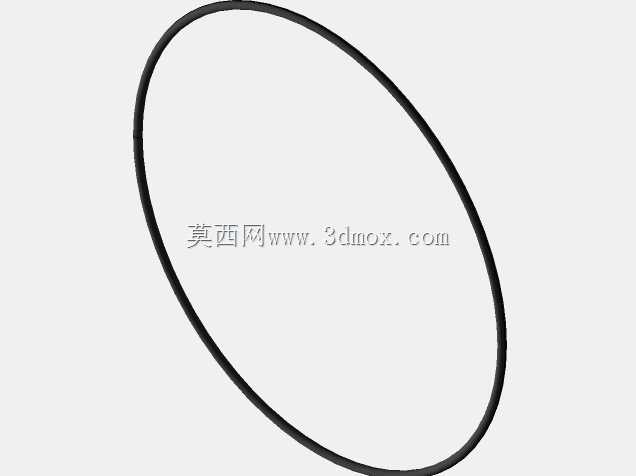

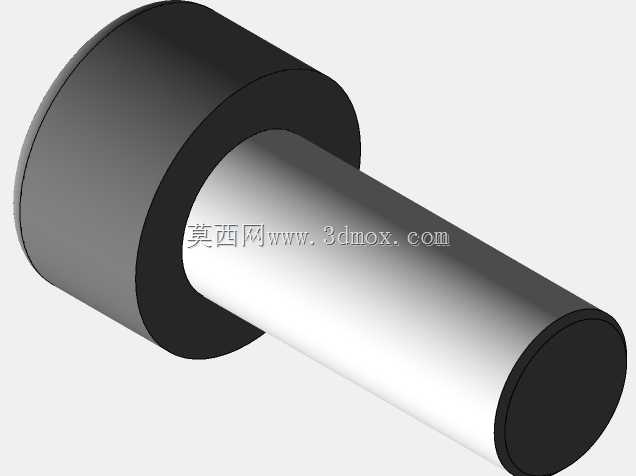

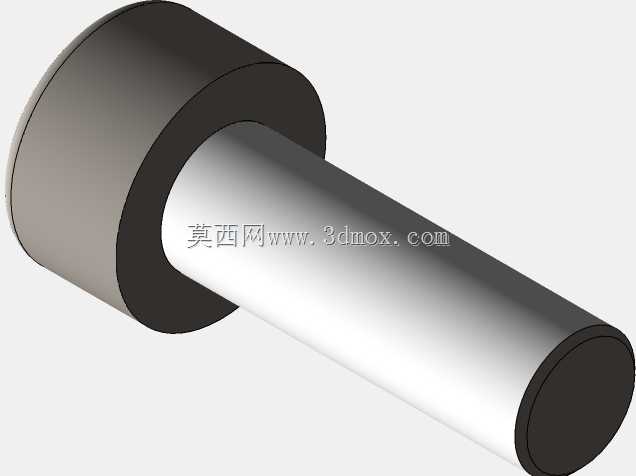

　　因此结构设计时充分考虑了动作的响应速度与长期往复工作的可靠性，所有运动副都预留了合理的配合间隙，不会因为污物的少量附着出现卡滞。阀座的法兰边缘做了加厚处理，在螺栓紧固时不会因为压紧力过大出现法兰变形，保证长期使用后的密封性能稳定。气缸与转接块的连接采用定位销加螺栓紧固的形式，保证气缸输出轴与摇臂的动作方向同轴，避免出现侧向力导致气缸密封圈过早磨损。气路接口的位置设置在气缸的上部，避免排污过程中溅出的污物进入气路造成堵塞。整个阀的结构没有复杂的异形曲面，大部分零部件都可以采用常规的机械加工工艺制作，维护时只需要更换密封件与易损的衬套即可，不需要整体更换，能够有效降低后期的运维成本。在三维建模过程中，所有配合部位都按照实际的公差要求做了配合间隙模拟，运动副的行程做了动态干涉检查，保证整个启闭动作过程中没有零部件之间的碰撞干涉，法兰安装孔的位置度与实际安装需求完全匹配，可直接用于生产加工的参考，也可以直接导入到整套真空厕所的整体装配模型中做管路布局与安装空间校验。
