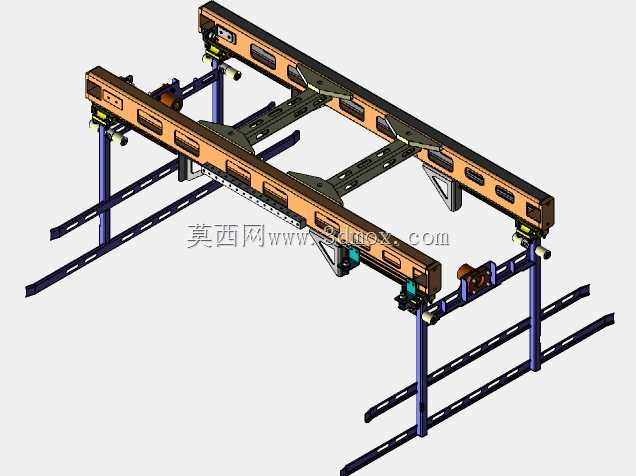

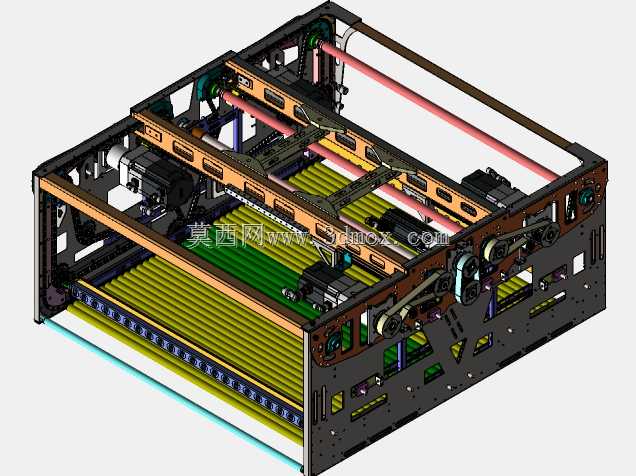

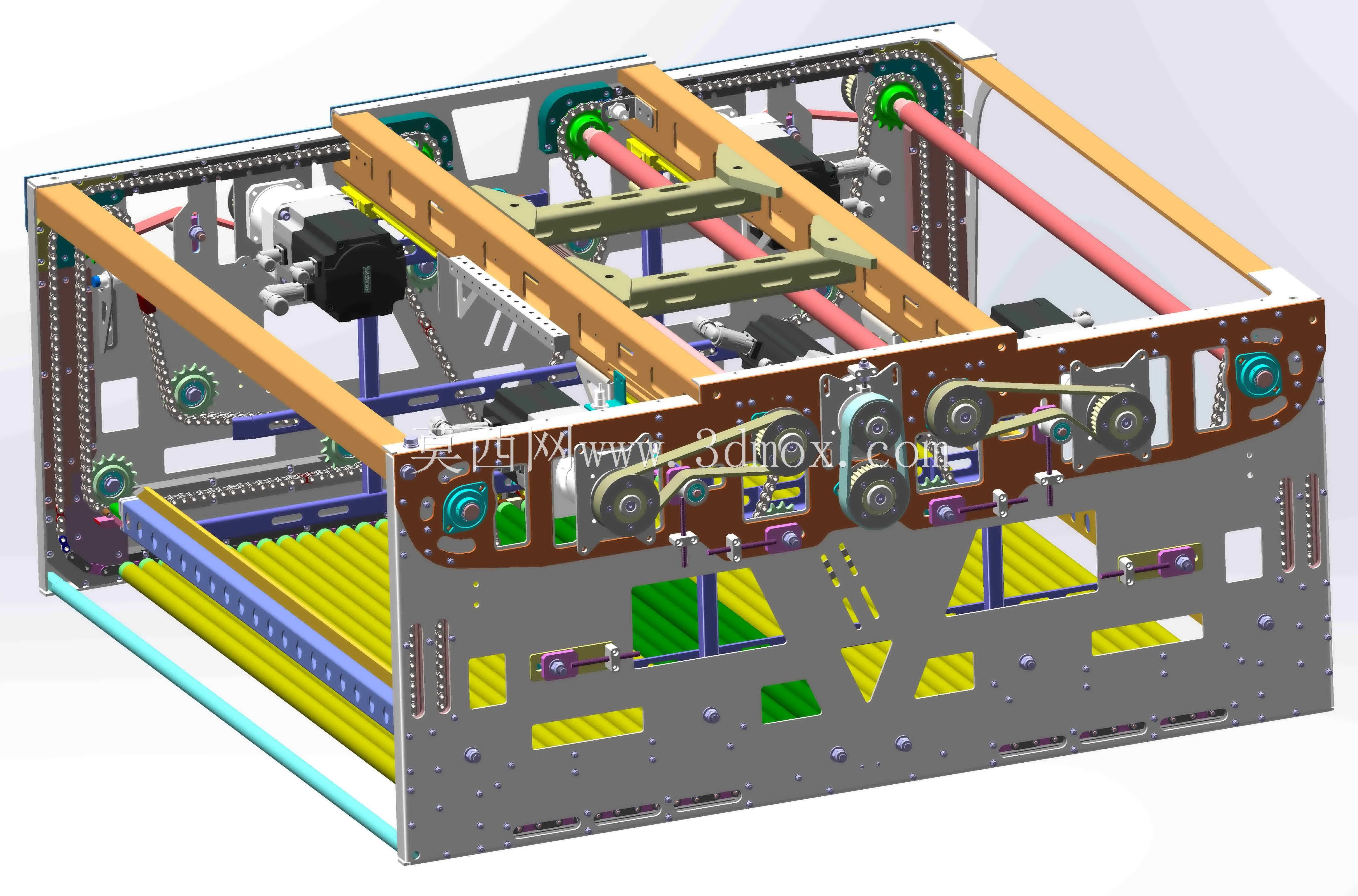

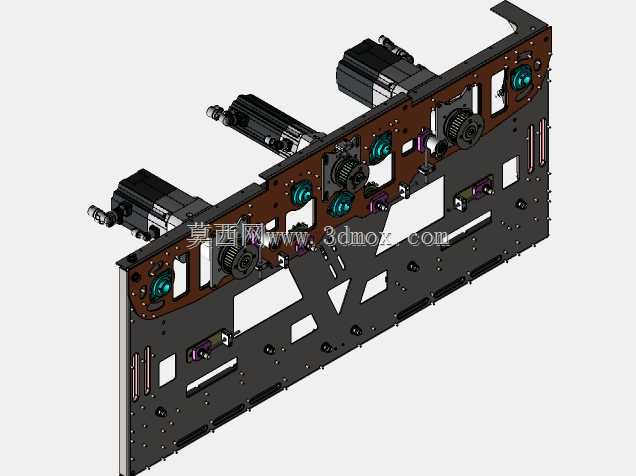

带开放作业平台的全层夹持工装结构

　　在3C电子组装、小型通讯零部件整层转运、精密小件堆叠上下料的产线场景里，这类带开放平台的全层夹持结构往往能解决整垛物料同步夹持、工位暂存衔接的痛点。不同于常规单组夹爪只能抓取单盘或零散工件的设计，这套结构的核心逻辑是把夹持执行端和前置开放作业平台做了一体化整合，不需要额外搭配独立的中转台，就能在夹持整层物料的同时，预留出人工复检、辅料贴装、视觉对位的操作空间，在多品种小批量的通讯类产品组装线里，能减少工位间的物料转运频次，压缩单工位的辅助作业时间。

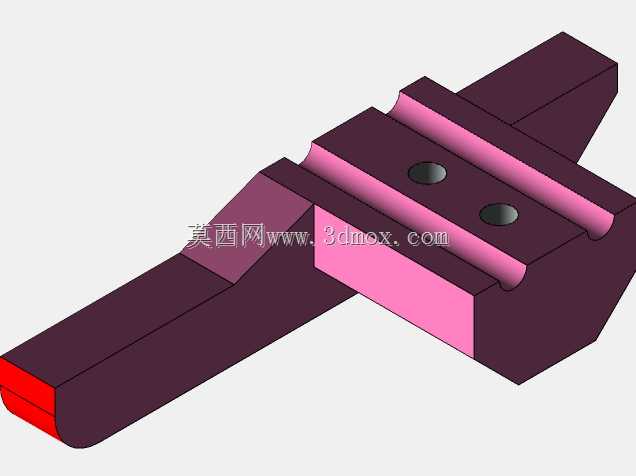

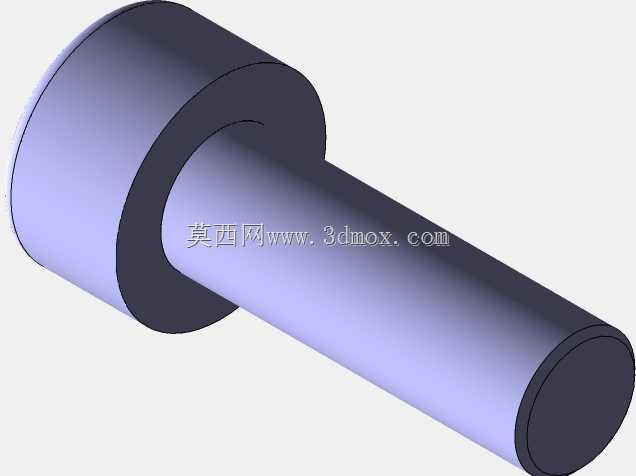

　　从功能特性上看，夹持端采用整层同步夹持的布局，夹指沿物料托盘的周向均匀分布，夹持力通过联动机构同步输出，不会出现单侧夹力过大导致整层物料偏移、散落的问题，针对带定位孔的标准料盘，夹指端面还做了适配定位销的避让槽，夹持到位后能和料盘的定位基准完全贴合，重复夹持的位置精度可以控制在产线允许的公差范围内。开放平台设置在夹持机构的前侧作业面，平台表面做了防滑耐磨处理，平台的承载边界刚好匹配单盘物料的外形尺寸，当夹持机构带着整层物料移动到平台位置时，可以直接把整层物料暂放在平台上，不需要额外配置升降对接机构，操作人员或者辅助执行机构可以直接在平台上完成整层物料的分料、扫码、外观检查等工序，工序完成后夹持机构可以直接从平台上把整层物料夹走送入下一个工位，省去了反复对位、调整物料位置的步骤。

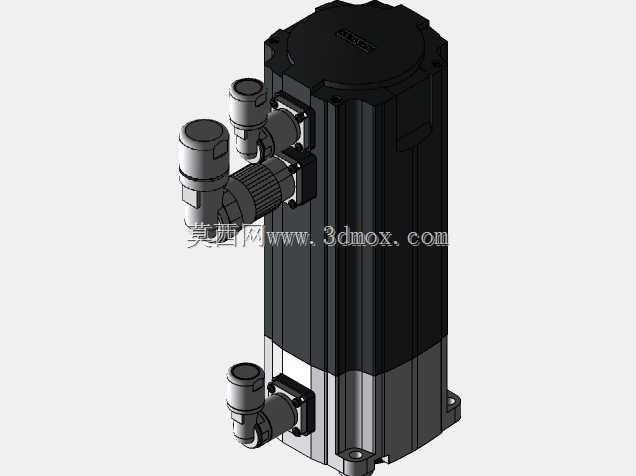

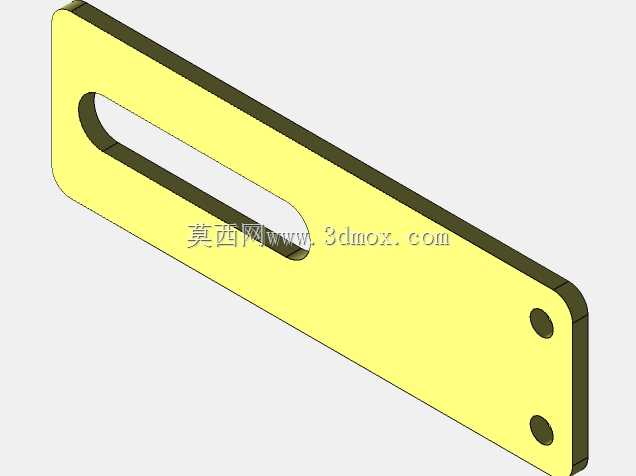

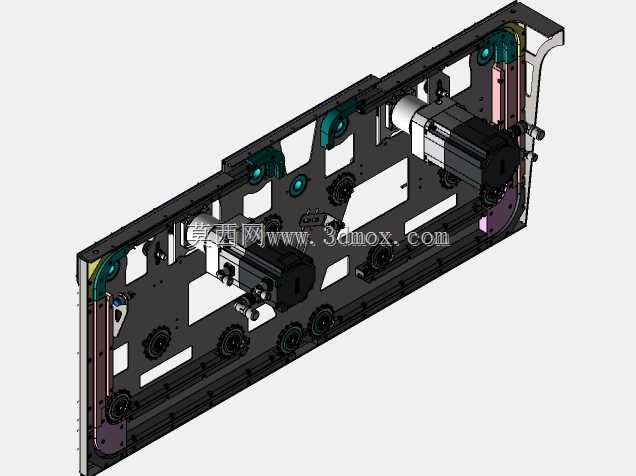

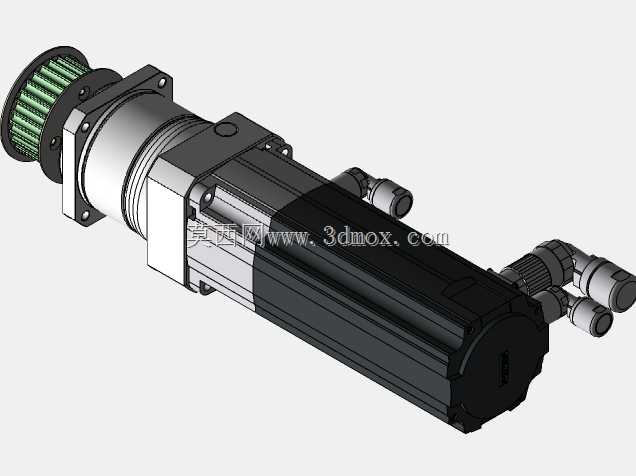

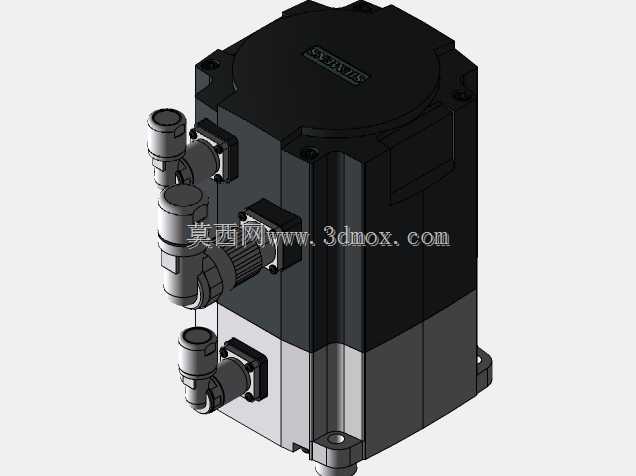

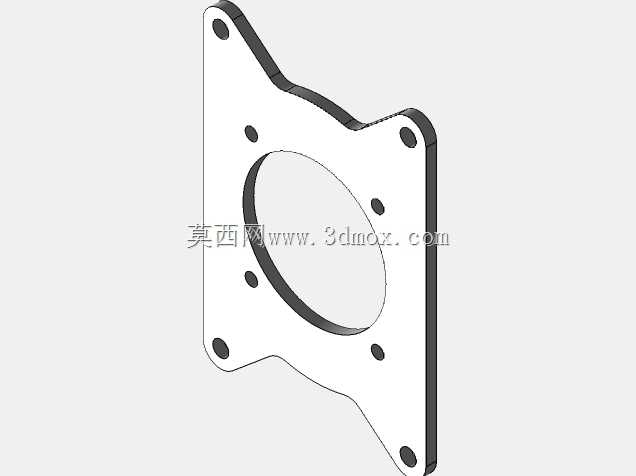

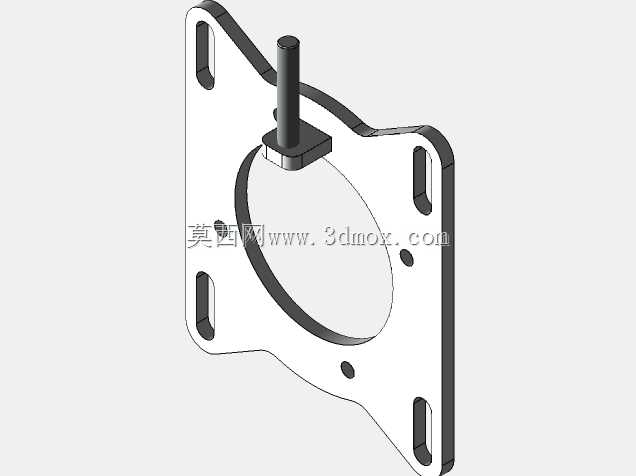

　　设计思路上，这套结构优先考虑了产线改造的适配性，整体的安装接口采用标准化的法兰连接位，可以直接对接常见的水平移栽模组、多轴机械手的末端输出轴，不需要额外定制转接板。夹持机构的驱动部分内置在主体框架内部，管线沿框架内侧的走线槽排布，不会在外侧裸露管线，避免产线作业过程中管线剐蹭到周边设备或者物料。开放平台的高度和夹持位的高度做了精准匹配，夹持机构在夹取和放置物料的过程中，只需要完成水平方向的移动和夹指的开合动作，不需要做额外的升降调整，能缩短单步动作的行程，提升整段工序的节拍效率。夹指的安装位置做了可调节的长槽孔设计，可以根据不同尺寸的料盘调整夹指的间距，适配一定范围内的多规格物料整层夹持需求，不需要更换整套夹爪组件，降低产线换型的成本和时间。

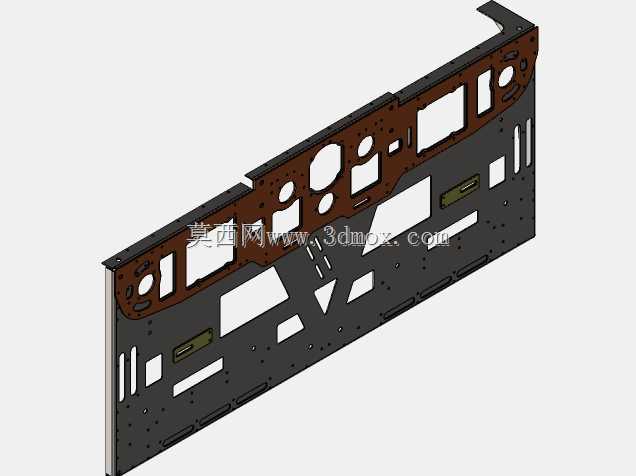

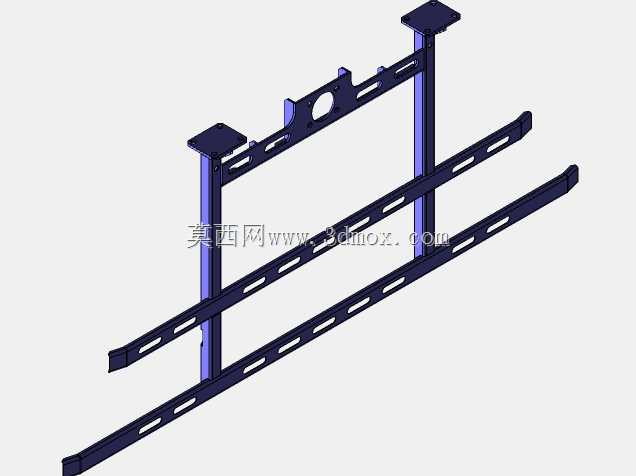

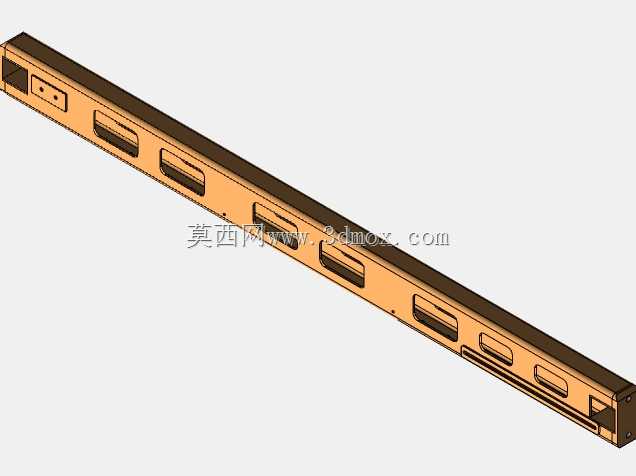

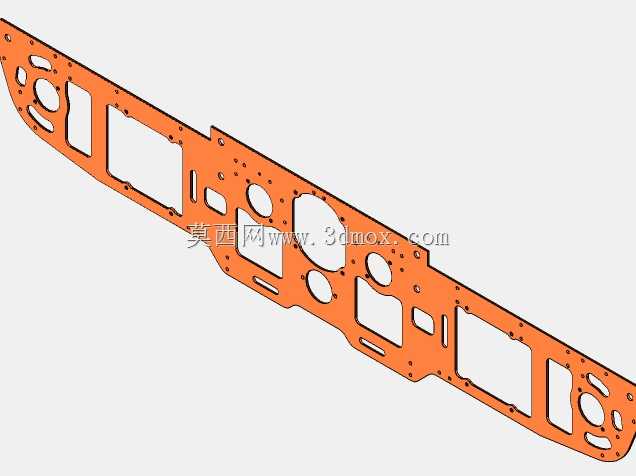

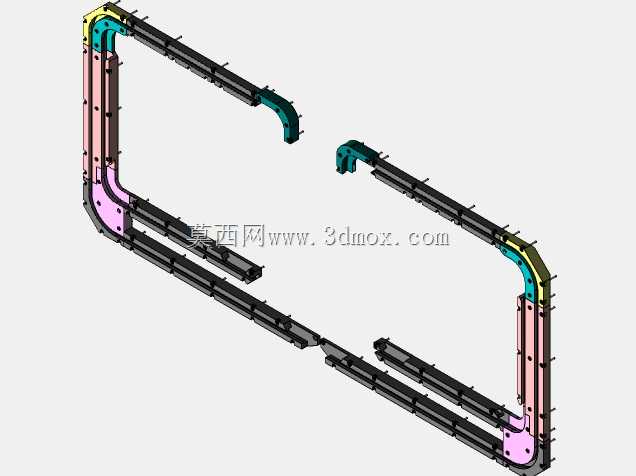

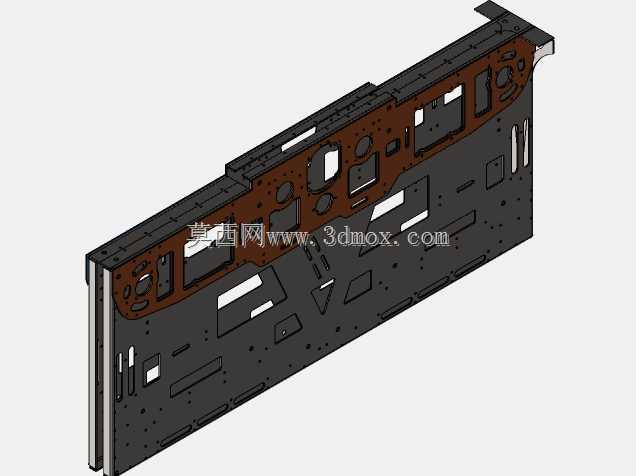

　　外形尺寸与安装边界方面，整套结构的主体框架采用轻量化的高强度型材拼接，整体宽度控制在常规输送线的线体宽度范围内，安装后不会超出输送线的侧边安全护栏边界，不会和线体周边的传感器、挡停机构产生干涉。开放平台的伸出长度经过核算，刚好满足单人在工位侧方作业的操作距离，操作人员不需要探身过多就能完成平台上的作业动作，符合工位人机工程的要求。夹持机构的开合行程覆盖了常见的整层料盘尺寸范围，夹指完全打开时的外轮廓尺寸不会碰到平台的侧边，开合过程中不会和平台结构产生运动干涉。整套结构的底部安装面的平面度做了精加工处理，安装到移栽模组或者机械臂末端后，夹持基准面和设备的运动基准面保持平行，长期运行不会出现夹持位置偏移的问题。在实际产线应用里，这类结构尤其适合通讯类小型零部件的整层转运工序，比如手机中框整层夹持转运、小型通讯模块整盘上下料，搭配开放平台的设计，可以把原本需要在多个工位完成的夹持、暂存、复检工序整合到同一个工位完成，减少线体的长度占用，同时降低物料多次转运过程中产生的磕碰、划伤风险，提升整线的良品率。结构的运动部件都做了防尘防护处理，适配电子车间的无尘作业环境，不会因为长期运行产生粉尘掉落污染物料，夹持力的大小可以通过驱动端的参数调整，针对不同材质的物料调整合适的夹持力，避免夹伤薄壁类的精密工件。
