双层框架结构发电站厂房设备布局

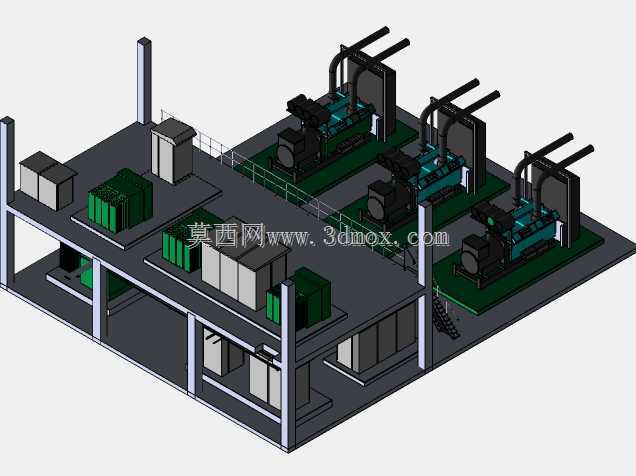

　　这套三维建模内容还原了工业场景中常用的双层框架式发电站厂房整体布局，核心服务于厂区备用电源、离网区域独立供电场景的方案规划与结构校验工作。从实际工程落地的角度看，这类双层发电站常应用于数据中心、大型制造厂区、偏远矿区等对供电连续性要求极高的场景，上层平台集中布置主柴油发电机组，配套排烟管路沿框架立柱向上延伸至屋面以上，避免排烟废气倒灌进厂房作业区域，同时预留了机组吊装、日常巡检的操作通道，护栏高度符合工业临边防护的安全要求，楼梯设置在厂房侧部，连通上下两层作业面，巡检人员可直接从一层到达上层机组旁完成日常油位检查、运行参数记录等工作。

　　一层区域主要布置配电开关柜、储能配套单元、油料暂存柜以及辅助控制设备，不同功能区之间预留了足够的设备搬运通道，满足后期设备更换、检修时的叉车通行需求，框架立柱的排布完全避开了设备的安装基座位置，不会出现结构件与设备本体干涉的问题。建模过程中，所有设备的安装边界都做了精准还原：上层每台发电机组的基座都做了减震垫层的结构预留，排烟管路的弯头角度、支撑固定点的位置都按照实际安装规范设置，避免管路运行时因振动产生疲劳损坏；一层配电柜的排布预留了柜前操作、柜后检修的安全距离，电缆桥架的走向沿框架梁底布置，既不占用地面通行空间，也方便后期线缆的敷设与维护。

　　从设计思路上看，这种双层布局的核心是在有限的占地范围内最大化布置发电容量，相比单层平铺的发电站布局，土地利用率提升近一倍，同时将发热量大、排烟需求高的主发电机组布置在上层，能借助自然通风强化设备散热，减少强制通风设备的投入，降低日常运行能耗。建模时对厂房的层高做了符合工程实际的设置：上层净空满足发电机组吊装时的高度需求，排烟管伸出屋面的高度符合周边建筑的防火间距要求，避免排烟对周边建筑造成影响；一层净空满足大型配电柜的进场搬运高度，同时预留了通风百叶的安装位置，保证一层设备间的通风散热需求。

　　设备布局上，同类型发电机组集中排布在上层平台的一侧，配套的油料补给管路沿平台边缘的支架敷设，方便统一接驳供油系统，减少管路长度与沿程阻力；配电设备集中布置在一层靠近出线侧的区域，缩短发电机组到配电柜的母线长度，降低输电损耗。框架结构的梁柱截面尺寸按照常规工业厂房的荷载标准设置，能够承载上层多台发电机组满油运行时的总荷载，同时考虑了设备运行时的动荷载系数，避免结构出现共振问题。所有临边位置的护栏、上下楼梯的踏步尺寸都符合工业建筑的安全设计规范，巡检通道的宽度满足两人并行以及小型工具推车的通行需求，日常运维时不需要额外调整设备位置就能完成全区域的巡检作业。
