金属波纹柔性管路结构三维数模

　　这类金属波纹柔性管路，在工业现场的应用覆盖极广，从车间压缩空气分支管路的错位补偿，到小型液压站的油路震动吸收，再到通讯基站设备内部的走线防护、通风管路的角度适配，都能见到同结构产品的身影。不同于硬管对接对安装同轴度的严苛要求，这类带连续环形波纹的金属管件，能依靠波纹段的弹性形变，补偿两端接口在安装时的轴向错位、角度偏斜，甚至在设备运行产生持续震动时，抵消管路传递的振动应力，避免硬接位置出现焊缝开裂、接头松脱的故障。

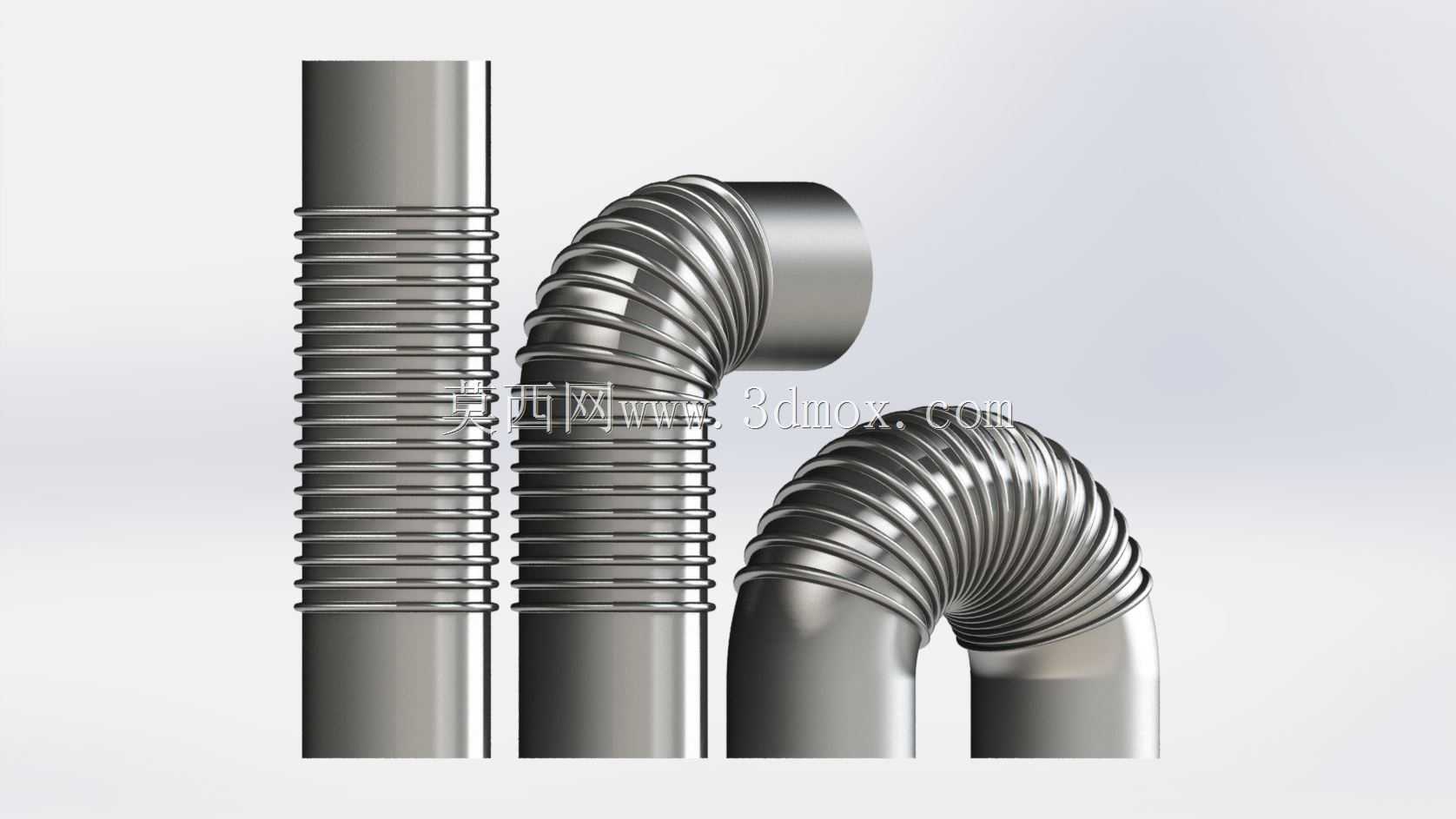

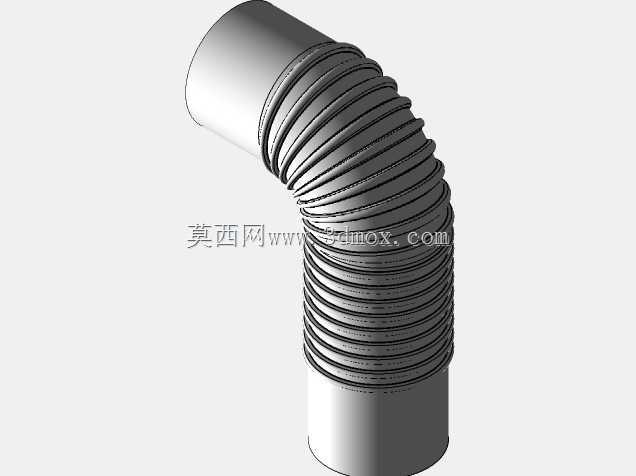

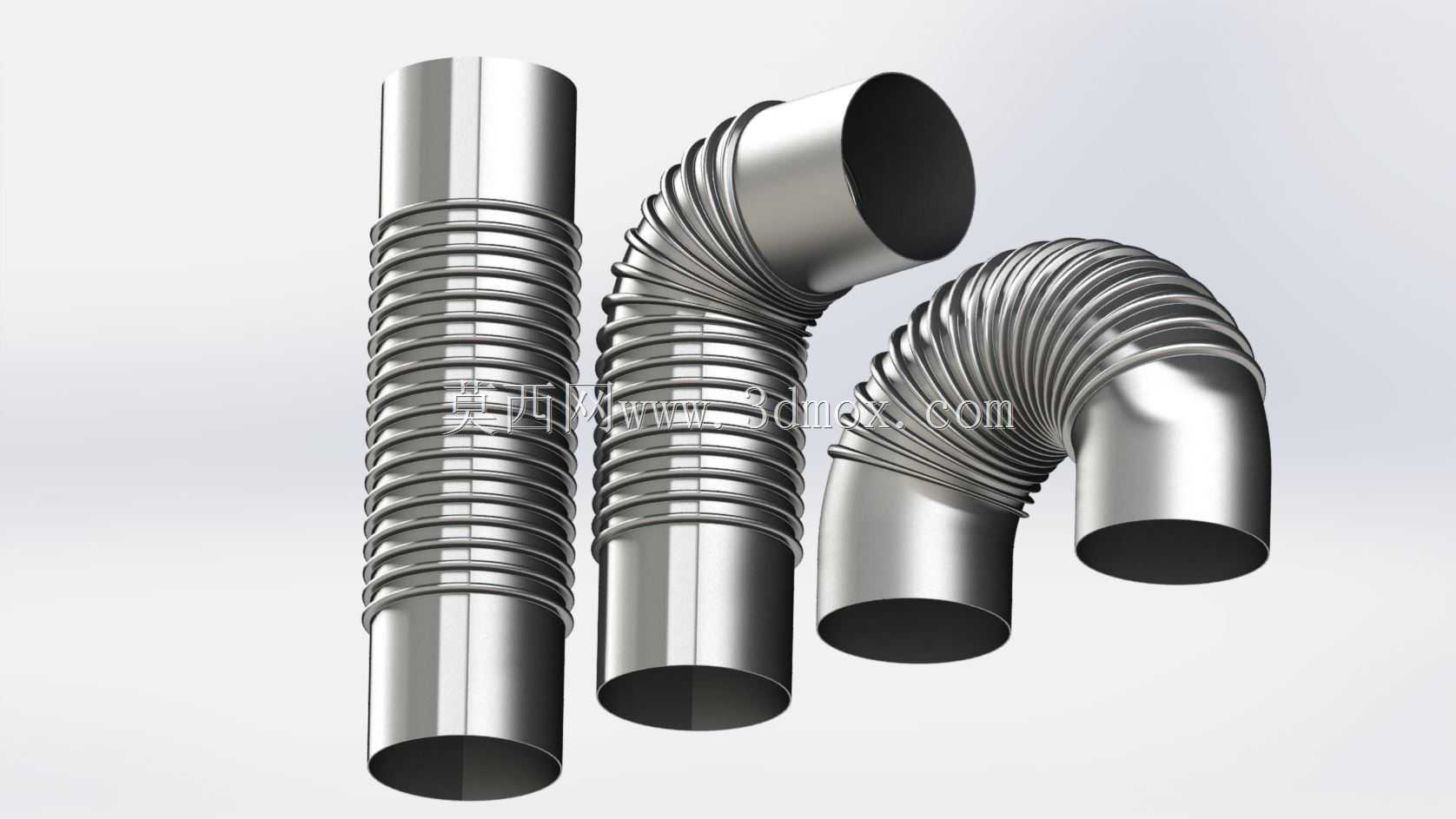

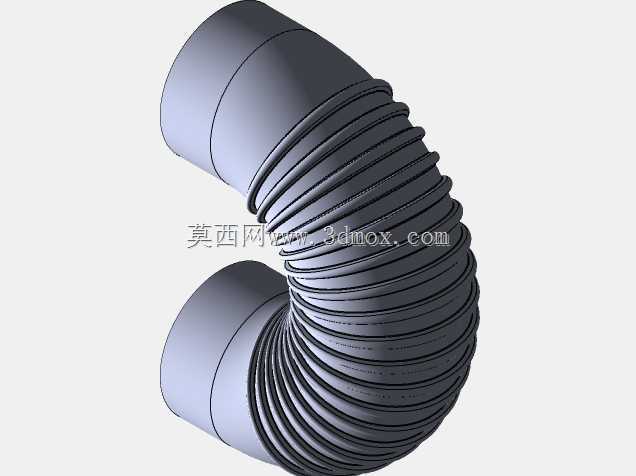

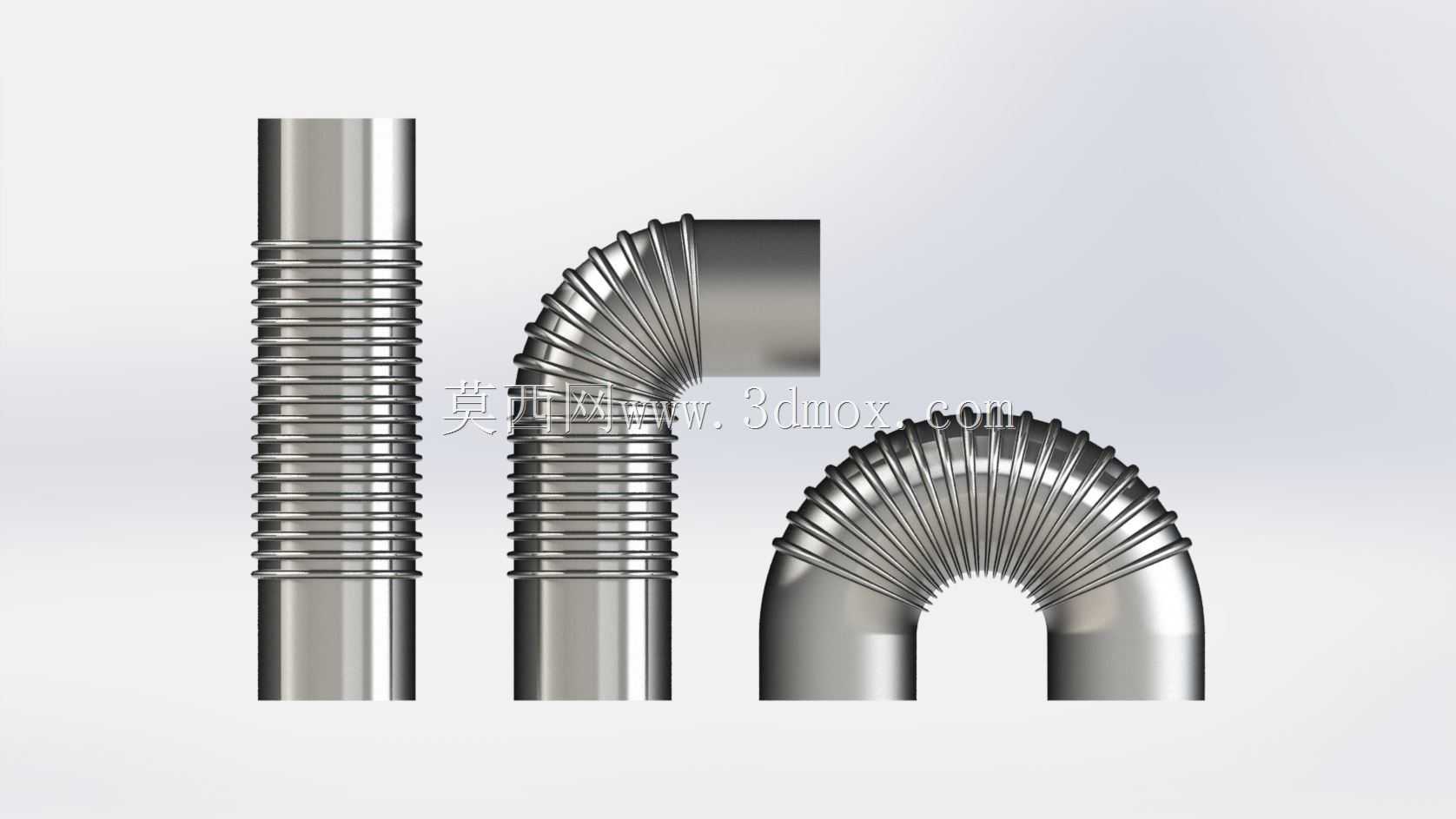

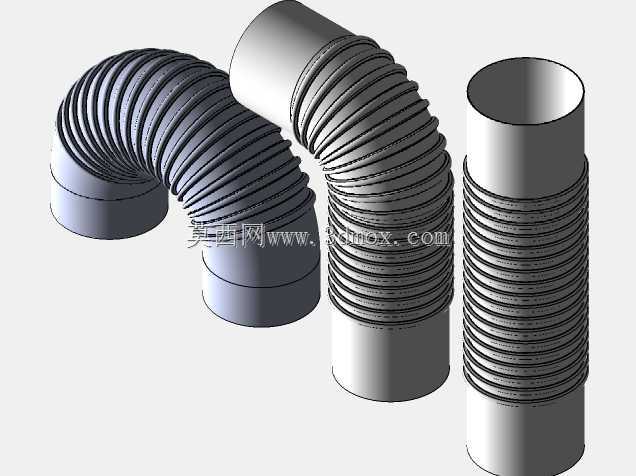

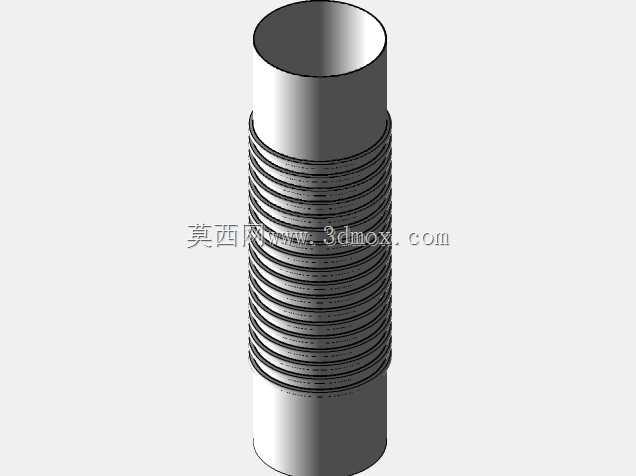

　　从结构设计逻辑来看，模型呈现的三款不同弯曲形态的管件，分别对应不同的安装场景：直型带波纹段的款式，主要用于两端接口同轴但存在轴向间距误差、或是运行中存在热胀冷缩轴向位移的管路对接，波纹段的波距、波深经过参数化匹配，在保证管壁结构强度的前提下，预留了足够的轴向伸缩余量，不会因为过度拉伸导致波峰开裂，也不会因为压缩量过大出现波层叠合卡滞。90度弯型的款式，适配两端接口垂直布局的安装场景，波纹段覆盖整个弯曲区域，相比冲压成型的固定角度硬弯管，它能在一定范围内调整弯曲角度，适配安装面的加工误差，不需要现场额外配弯、焊接，降低现场施工的难度。大曲率弯转的款式，则用于空间局促、管路需要绕开周边设备构件的走线场景，柔性段可以顺着周边构件的轮廓调整走向，不需要额外增加多段弯头拼接，减少管路的接头数量，也就降低了泄漏点的数量。

　　建模过程中，首先确定两端光面直段的尺寸基准，这部分是和接头、硬管对接的安装边界，外径、内径尺寸和对接管路保持一致，直段的长度预留足够的安装操作空间，保证卡箍、焊接操作时有足够的作业面，不会因为直段过短导致安装工具无法就位。中间波纹段的建模，先绘制单圈波纹的截面轮廓，以螺旋线或者环形阵列的方式生成连续的波纹主体，这里要注意波纹的壁厚和两端直段保持一致，避免壁厚突变导致应力集中，在波纹段和直段的过渡位置，做平滑的圆弧过渡，不要出现直角台阶，不然管路承压时，过渡位置会成为应力集中的薄弱点，长期受内压冲击容易出现疲劳损坏。

　　实际选型使用时，要先确认两端接口的安装边界：如果是轴向补偿场景，要计算管路运行时的最大热伸长量，保证波纹段的可伸缩量大于计算值的1.5倍，预留足够的安全余量；如果是角度偏斜补偿场景，要确认两端接口的最大偏角，不超过波纹段允许的最大弯曲角度，避免波纹出现过度形变。这类金属波纹软管的管壁一般采用薄壁不锈钢材质，既有足够的结构强度承受管路内压，又有足够的韧性保证反复形变不会出现断裂，相比橡胶材质的软管，它的耐温范围更广，抗老化性能更强，在高温油路、高压气路的场景下使用寿命更长，也不会出现橡胶老化掉渣污染管路介质的问题。

　　在通讯设备内部的应用场景里，这类软管还可以作为线缆的防护套管，波纹结构可以随意弯曲定型，把内部的线束收拢在管内，避免线束被设备内部的运动构件刮蹭，也能屏蔽外部的电磁干扰，保护内部信号传输的稳定性，这时候管壁的厚度可以适当减薄，降低整体重量，波纹的波距可以适当加大，提升弯曲的灵活度，适配设备内部复杂的走线空间。不管是用于流体输送还是线缆防护，这类波纹柔性结构的核心设计思路，都是在保证通路连通功能的前提下，通过连续的可形变波纹结构，提供足够的位移补偿能力和角度调整能力，降低安装对接的精度要求，同时吸收运行过程中的震动、位移载荷，提升整个管路系统的运行可靠性。建模时还要注意不同弯曲形态下，波纹段的形变一致性，弯曲位置的波距不会因为弯转变形出现过大的疏密差，保证整个柔性段的形变能力均匀，不会出现局部位置应力过大提前失效的问题。
