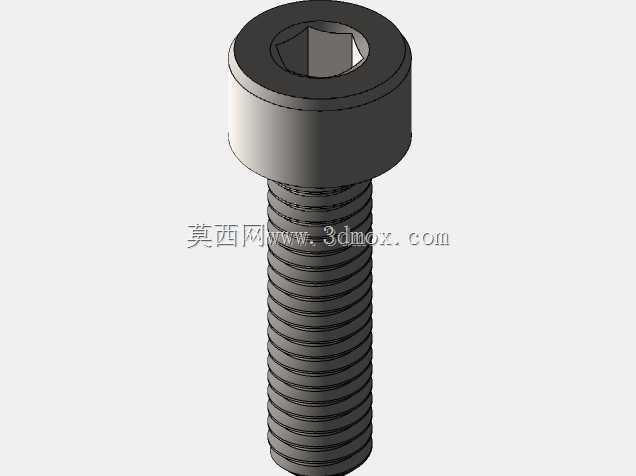

M4系列内六角圆柱头螺钉规格组套

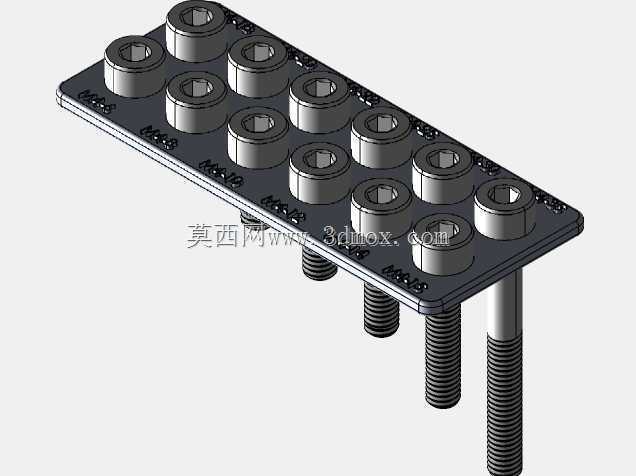

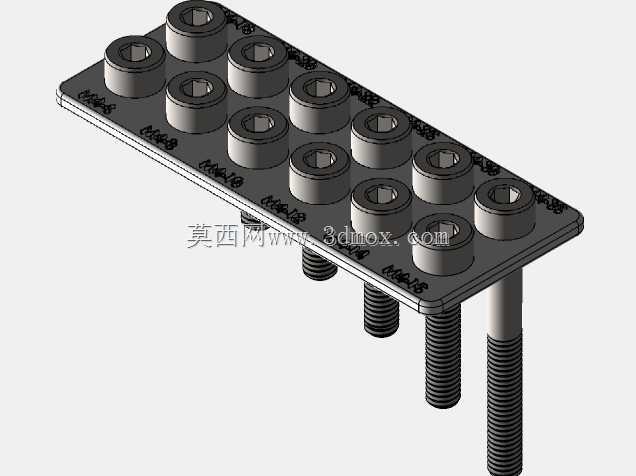

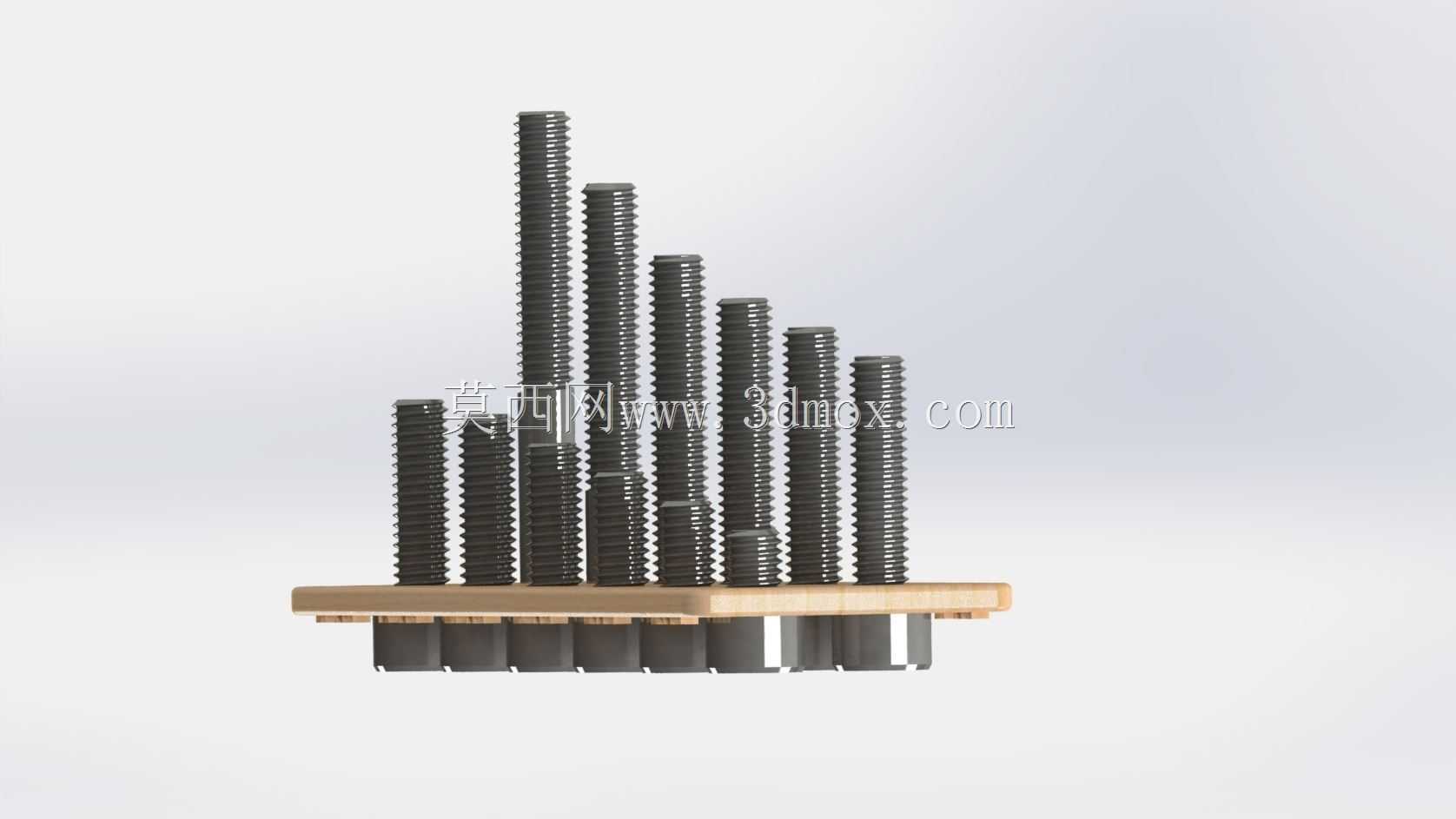

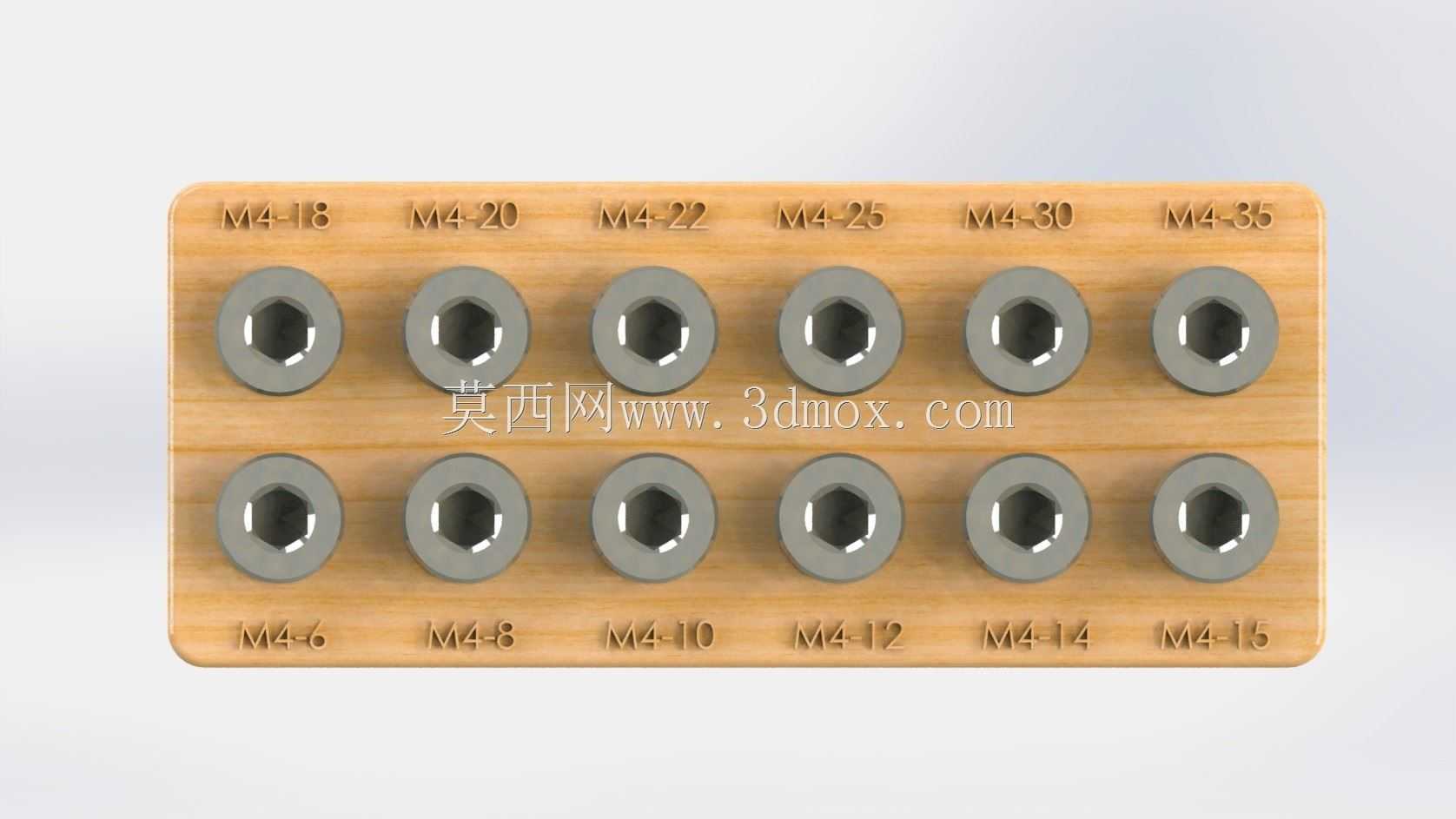

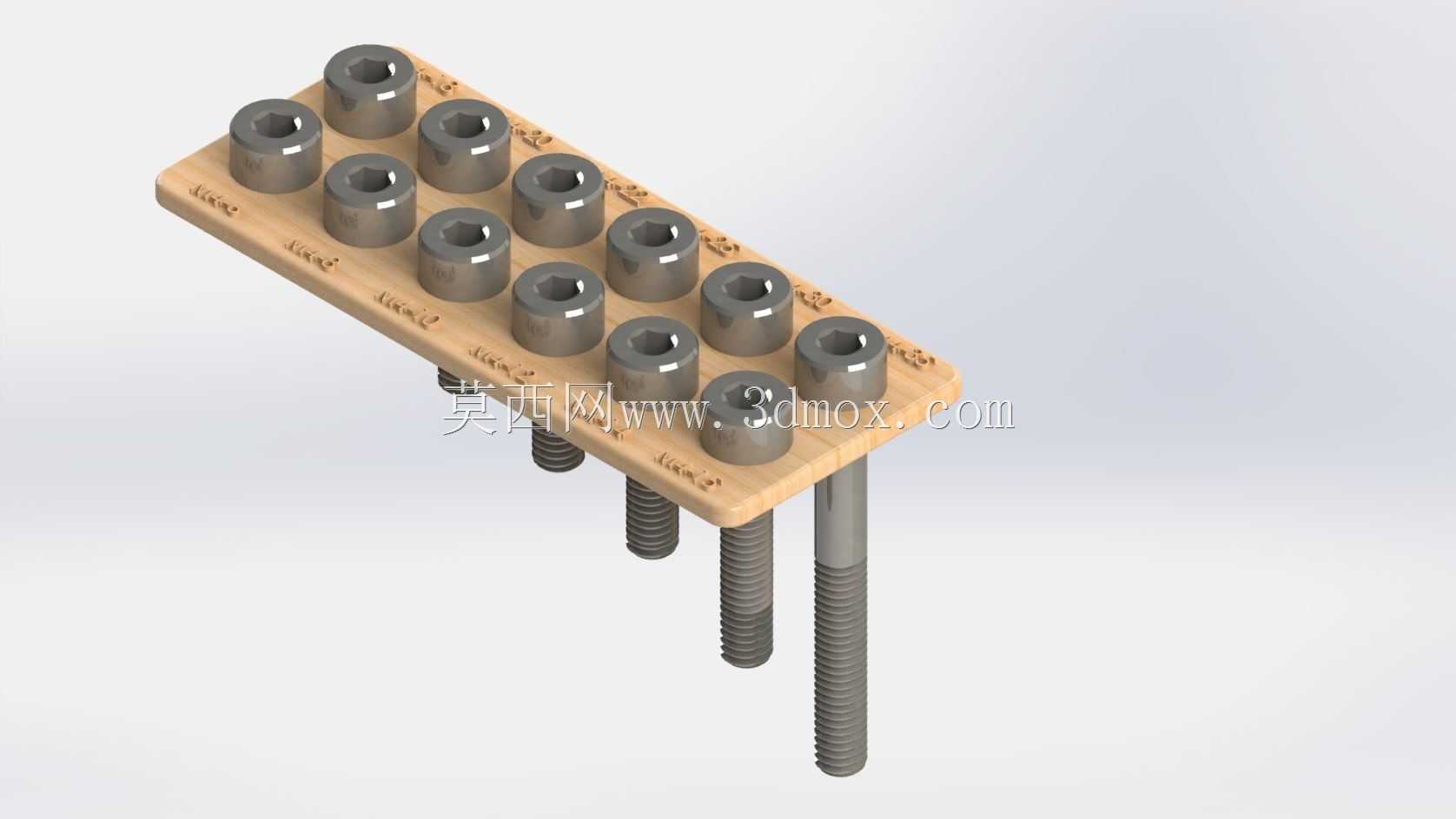

　　这套M4规格的内六角圆柱头螺钉组套，覆盖了从M4×6到M4×35共12种常用长度规格，是机械装配、设备维保场景里高频使用的基础紧固件。日常做非标设备装配、工装夹具搭建、小型机电产品组装时，经常会遇到不同厚度的连接件需要匹配对应长度螺钉的情况，这套组套把M4公称直径下的常用长度全部整合，能省去选型时反复核对长度、零散采购的麻烦。

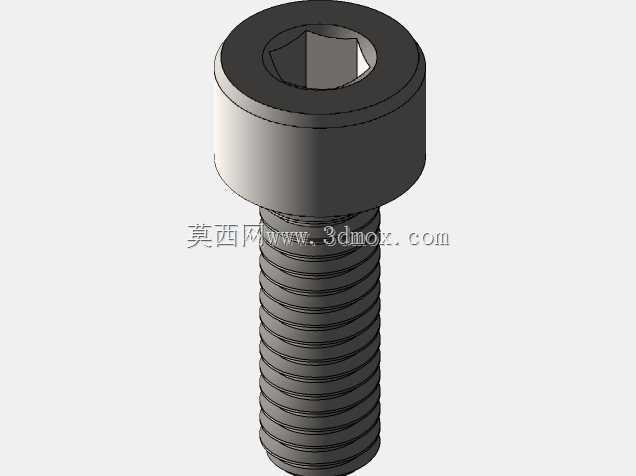

　　从结构设计来看，内六角圆柱头的结构本身就有明确的工程适配性：圆柱头的头部外径统一，沉孔加工时只需要匹配单一规格的锪钻尺寸，不管螺钉长度是6mm还是35mm，头部的安装沉孔深度、直径参数完全一致，做安装板的孔位设计时不需要针对不同长度调整头部安装位尺寸，能大幅降低钣金件、机加工件的孔系加工复杂度。内六角的驱动形式相比十字槽、一字槽，能承受更大的拧紧扭矩，装配时不容易出现滑牙问题，适合需要一定预紧力的连接场景，而且内六角扳手可以深入沉孔内部操作，在安装空间局促、螺钉头部位于沉孔内的场景下，比外六角结构更节省外围操作空间。

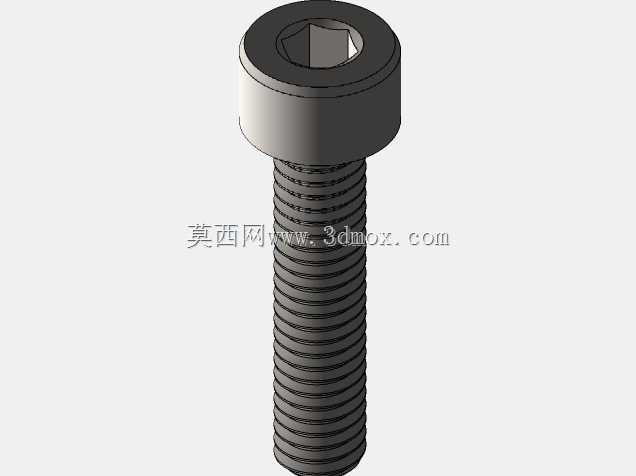

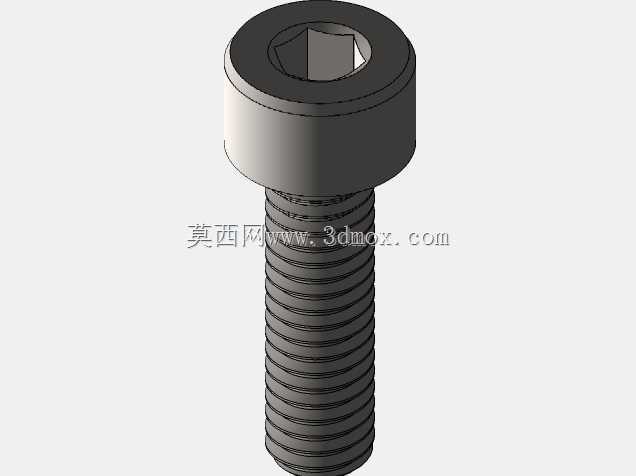

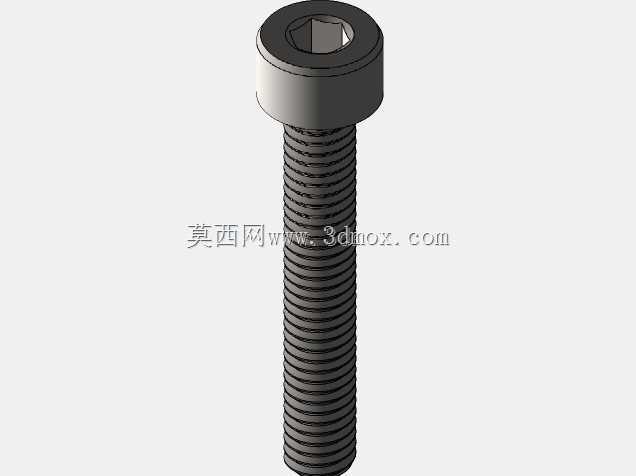

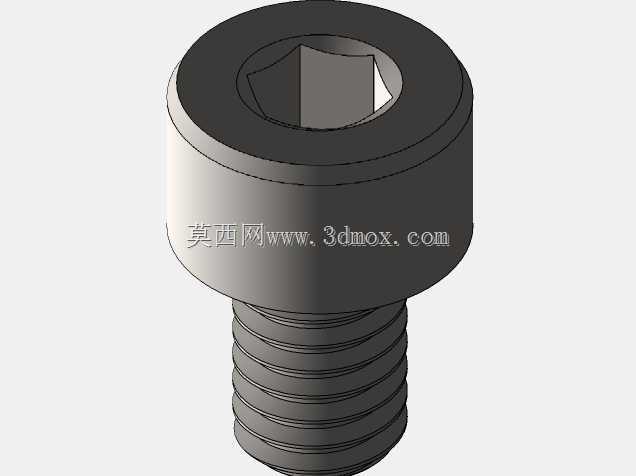

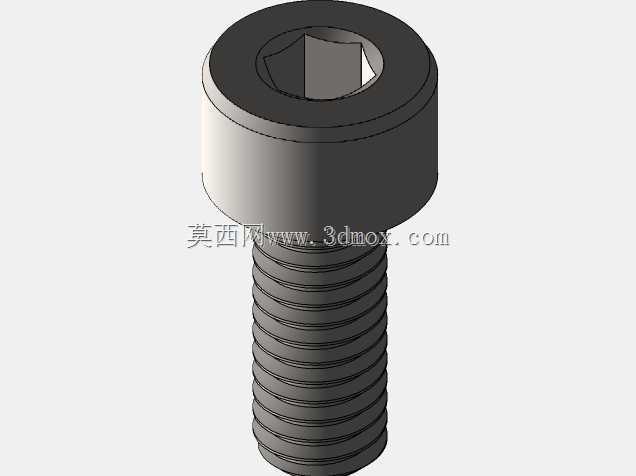

　　实际选型使用时，首先要明确安装边界：所有规格的螺钉公称直径都是4mm，配套的内螺纹底孔建议加工到3.3mm，攻M4×0.7的标准粗牙螺纹，螺纹旋合长度建议不小于4mm，也就是被连接件的内螺纹部分厚度至少要达到4mm才能保证足够的连接强度。不同长度的螺钉适配的连接场景有明确区分：6mm、8mm长度的短规格，适合薄板件叠装、小零件与型材的固定，比如薄钣金支架、小型传感器安装座的固定，这类场景下连接件总厚度小，过长的螺钉会穿出螺纹孔干涉内部零件；10mm到16mm的中长规格，是日常装配里使用率最高的区间，适合普通铝型材框架搭建、塑料壳体拼接、常规机加工零件的连接，能覆盖2到12mm左右的总连接厚度；18mm到35mm的长规格，适合带隔套、缓冲垫的多层零件连接，或者需要穿过空心型材、管线支架的长跨度连接场景，使用时要注意校核螺杆伸出螺纹孔的长度，避免伸出部分与运动部件发生干涉。

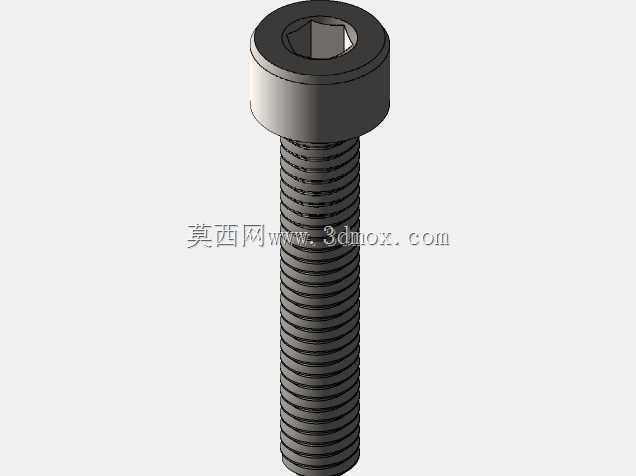

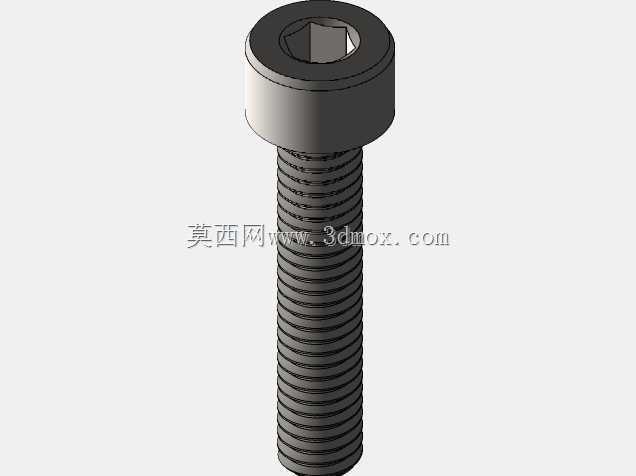

　　做三维建模时，这套螺钉的参数化设计逻辑很清晰：所有规格的螺纹段大径、中径、小径都遵循M4粗牙螺纹的标准参数，头部的圆柱直径、内六角对边尺寸、头部高度都保持统一，只需要调整螺杆部分的长度参数就能快速生成不同规格的模型，装配时可以根据被连接件的总厚度、沉孔深度快速筛选对应长度的型号，不需要反复调整模型尺寸。另外要注意，这类标准紧固件在装配时要考虑防松需求，如果是振动工况下的设备连接，需要配套弹簧垫圈或者螺纹胶使用，模型装配时也要预留出垫圈的安装空间，不要出现螺钉头部直接压在被连接件表面却漏了防松件的装配错误。

　　在工装夹具设计场景里，这套M4螺钉常用来固定定位块、导向条、小型气缸的安装座，因为M4的螺钉强度足够承受常规工装的夹紧力，而且内六角的结构在工装的紧凑安装空间里操作方便；在3D打印非标零件的装配场景里，M4螺钉也是常用规格，打印件上的安装孔可以直接设计成4.1mm的通孔，配合热熔铜螺母使用，不同长度的螺钉可以适配不同壁厚的打印件连接，不需要单独储备多种零散规格。做电气柜内部安装时，M4螺钉也常用来固定导轨、线槽、小型继电器座，短规格螺钉适合固定薄的安装板，长规格可以穿过线槽的双层固定孔直接锁在柜体内壁的安装梁上。

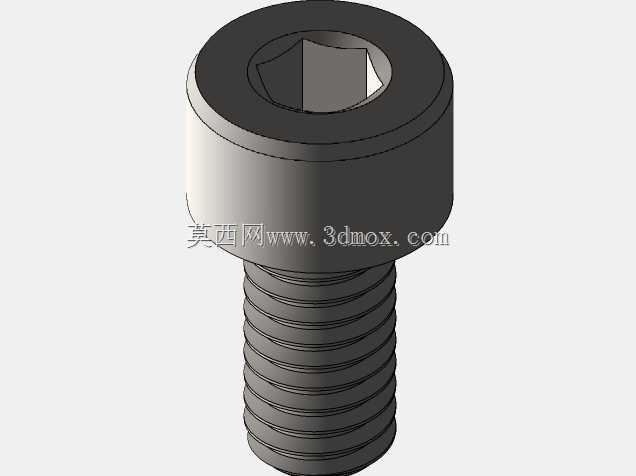

　　从建模细节来看，螺钉头部的内六角槽深度要符合标准要求，过浅会导致扳手插入深度不足容易滑牙，过深会降低头部的结构强度，拧紧时容易出现头部开裂的问题；螺杆末端的倒角设计也不能忽略，45度的导入倒角能让螺钉顺利旋入螺纹孔，避免装配时螺杆端部刮伤螺纹牙型，尤其是在盲孔螺纹装配时，端部倒角还能避免螺杆顶到盲孔底部导致无法拧紧到位。另外，不同长度的螺钉要注意螺纹段的长度设计，短规格螺钉可以做成全螺纹结构，长规格螺钉可以在头部下方保留一段无螺纹的光杆，光杆部分的直径略小于螺纹大径，这样在需要定位的连接场景里，光杆部分可以和被连接件的通孔形成小间隙配合，起到辅助定位的作用，提升连接的同轴度。
