港口冷藏车多端口接线面板结构设计

　　港口冷链转运作业场景中，冷藏集装箱的车载供电与信号传输稳定性直接决定货损率，这款多端口面板插头正是为解决冷藏箱体外侧接线端防护、多线路集成接驳需求开发的结构件。从实际使用工况来看，港口作业区常年高盐雾、高湿度，且装卸作业中容易发生剐蹭、喷淋，因此面板整体采用下沉式嵌装结构，上沿突出的盖板形成天然挡水边，避免雨水、冲洗海水顺着箱体壁流入接线腔内部。面板主体的盒体结构分为上下两个腔体，上层为密封接线仓，内置线路分线端子排，六个端口沿面板下部的斜向操作面排布，斜向设计的操作面能让操作人员在地面站立时无需过度仰头或俯身，就能快速完成插拔操作，适配港口堆场快速接驳的作业节奏。

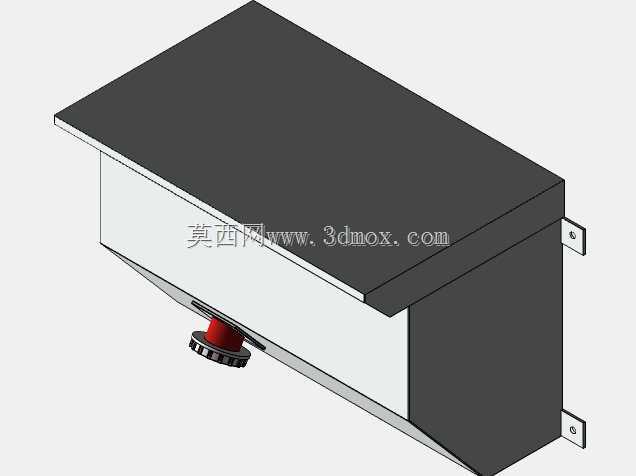

　　设计阶段首先明确了安装边界：面板通过两侧伸出的带孔安装耳固定在冷藏箱侧壁的预设开孔上，安装耳上的腰型孔预留了3mm的安装调节余量，可抵消箱体钣金焊接带来的孔位误差，无需现场二次扩孔。盒体与箱体接触面预设了密封胶条安装槽，装配时嵌入发泡硅橡胶密封条，压缩量控制在30%即可达到IP65的防护等级，完全满足港口露天存放、高压水枪冲洗的使用要求。外露的旋钮式端口锁止结构采用红黑配色的防滑滚花设计，戴劳保手套操作时也能获得足够摩擦力，旋转90度即可完成插头锁止，避免车辆行驶过程中震动导致插头松脱断电。

　　从功能特性来看，六个端口可同时接入主供电回路、温度传感器回路、箱内湿度监测回路、远程监控信号回路、备用供电回路与接地回路，不同回路的端口内部设置了防呆挡片，避免不同功能的插头误插导致线路烧毁。盒体内部预留了理线卡扣的安装位，接线完成后可将不同回路的线束分类固定，避免车辆行驶中线束晃动磨损绝缘层，下部的斜向腔体与上层密封仓之间设置了穿线格兰头，线束穿过格兰头后锁紧即可实现腔体间的密封，即使下层操作面因频繁插拔出现少量凝露，也不会渗入上层的接线端子区域。

　　实际选型适配时，这款面板可直接替换多数标准海运冷藏箱的原有接线面板，安装开孔尺寸与主流冷藏箱侧壁预留位完全匹配，无需对箱体进行额外改造。面板外壳采用玻纤增强PC材质注塑成型，抗冲击性能可承受1kg钢球从1m高度坠落的冲击，不会出现开裂变形，黑色的上盖板添加了抗UV助剂，长期露天暴晒不会出现脆化、褪色问题，下部白色的操作面辨识度更高，操作人员在堆场昏暗环境下也能快速定位端口位置。结构建模过程中对所有安装配合面做了拔模处理，拔模斜度设置为1.5度，满足注塑生产的脱模要求，所有棱角处都做了R2以上的圆角处理，既避免加工应力集中，也能防止操作人员接线时被锐边划伤。
