奥迪赛车转向支架结构三维设计

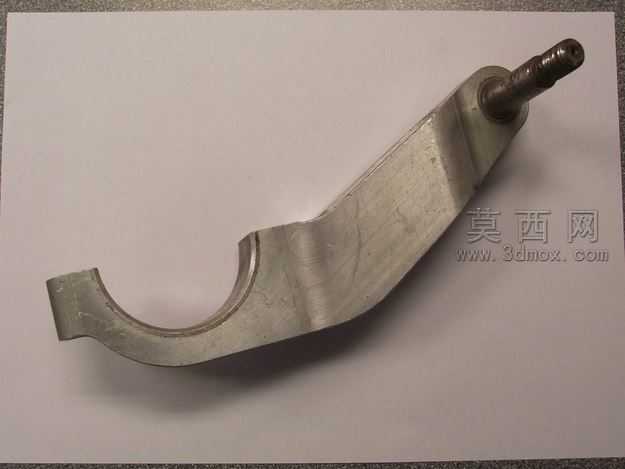

本作品为奥迪赛车转向系统配套的方向盘支架三维建模成果，建模过程严格参照赛车转向机构的实际安装尺寸与受力需求开展，全程依托三维参数化建模逻辑完成全流程设计。建模初期先梳理转向支架的核心功能定位：作为连接方向盘转向柱与转向传动机构的关键承载件，需要同时满足转向操作的力传递精度、赛车工况下的结构强度要求，以及整车转向系统的轻量化布局需求，因此建模时先以基准平面搭建坐标体系，依次定位支架两端的安装孔位、中部弧形避让结构的轮廓线，通过草图约束锁定各安装孔的同轴度、孔位间距的尺寸公差，确保后续装配时可与周边转向部件精准匹配。主体结构生成阶段，采用实体拉伸与放样结合的方式构建支架的基础胚体，针对支架中部的弧形过渡区域，通过曲率连续的曲面放样完成造型，避免应力集中的直角结构，同时对两端的安装凸台做加厚处理，匹配螺栓紧固的受力需求；针对支架上的减重槽结构，在保证整体抗弯、抗扭强度的前提下，通过切除拉伸生成非承载区域的凹槽，兼顾赛车部件的轻量化要求。材质与渲染环节，为还原金属锻造部件的真实质感，赋予模型阳极氧化金色金属材质，调整材质的金属度、粗糙度参数，模拟高强度铝合金锻造后的细腻金属光泽，同时在支架与展示平面的接触区域添加柔和的环境反射效果，通过三点布光的渲染设置，突出支架的曲面过渡、孔位结构与轮廓线条，让模型的结构细节清晰呈现。结构设计上，支架两端的铰接孔位预留了标准轴承的安装余量，中部的弧形避让结构可避开转向柱周边的线束、传感器安装空间，整体轮廓贴合赛车驾驶舱内部的布局空间，既保证转向操作时力的线性传递，也避免部件运动过程中出现干涉问题。整个建模过程全程关联参数，后续若需调整孔位间距、支架厚度等尺寸，可直接修改对应草图参数完成模型迭代，可直接用于转向系统的装配校验、有限元受力分析以及后续的加工出图参考。
