奥迪90 IMSA GTO赛车转向支架三维建模

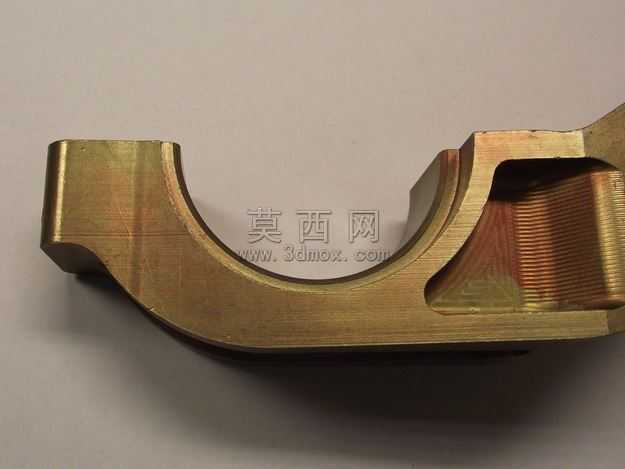

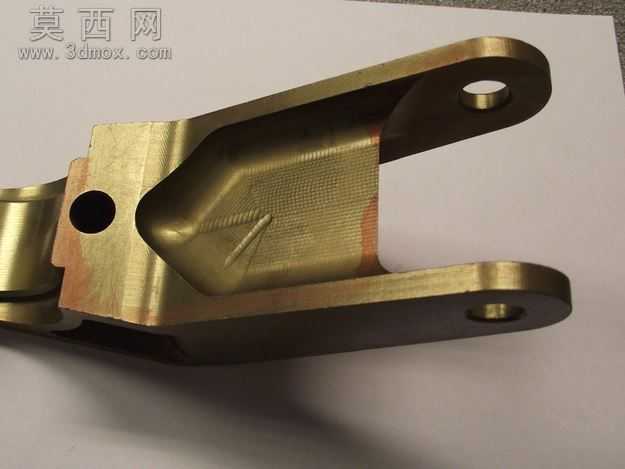

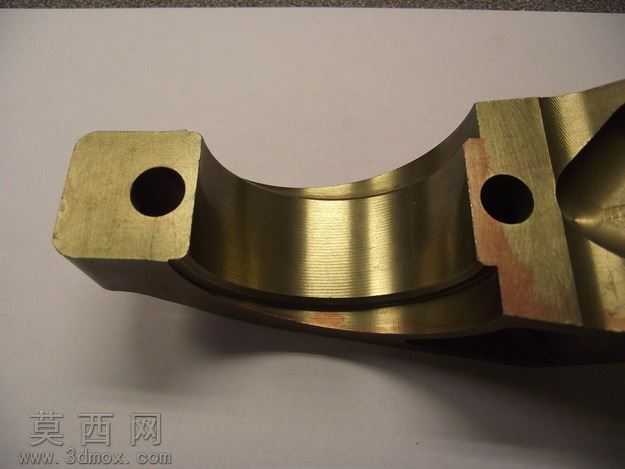

本作品为奥迪90 IMSA GTO赛车专用转向支架的三维建模成果，建模过程以实车部件测绘数据为核心依据，严格遵循赛车转向系统的装配公差要求完成全参数化构建。建模初期先梳理转向支架的功能定位：该部件作为赛车转向系统的核心承载连接件，一端衔接转向拉杆输出端，另一端固定于前副车架安装位，需承受赛道极限工况下的高频交变冲击载荷，因此建模全程以结构强度逻辑为核心导向，先通过草绘勾勒部件的主体轮廓，精准定位三处安装孔的同轴度、安装面的平面度公差，再通过拉伸、切除、倒角等基础特征完成主体结构搭建，针对支架与转向衬套贴合的弧形接触面，采用曲面扫掠命令完成高精度拟合，保证衬套压装后的贴合面积符合设计要求，避免应力集中导致的部件失效。材质渲染阶段参考赛车部件的真实工艺，主体结构采用高强度锻造铝合金材质表现，调整金属材质的粗糙度、反射率参数还原锻造件的细腻金属质感，弧形衬套贴合面做高光镀铬材质处理，还原金属衬套配合面的光滑耐磨特性，安装孔边缘做轻微的倒角光影处理，还原机加工工序的工艺细节，渲染时采用工作室柔光布光方案，通过多角度补光凸显部件的结构棱线与曲面过渡，让金属材质的厚重感与精密感得到充分呈现。结构设计上充分考虑赛车的轻量化需求，在保证安装位结构强度的前提下，对非承载区域做了合理的减重槽设计，所有棱边均做圆角过渡处理，避免应力集中带来的断裂风险，各安装孔的孔径、孔位间距完全匹配奥迪90 IMSA GTO赛车的原厂装配参数，可直接用于转向系统的装配模拟、有限元强度分析以及改装件的开发参考，完整还原了赛事级汽车转向支架的结构特征与工艺细节。
