奥迪Quattro016变速箱五档同步齿轮三维设计

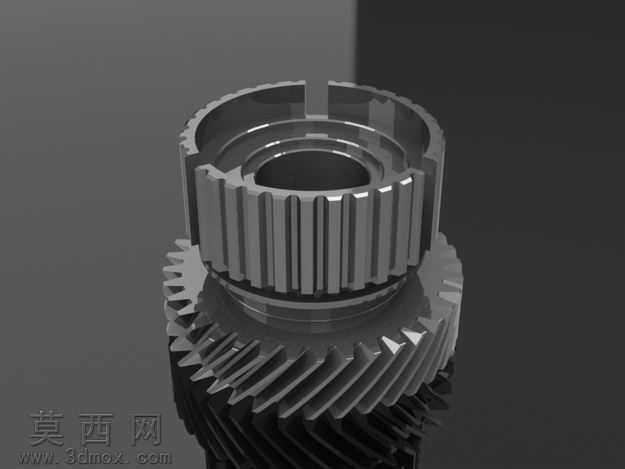

本模型为奥迪Quattro 016变速箱配套的五档齿轮与积分自整角机齿轮组件，建模过程严格参照原厂零部件测绘尺寸开展，首先通过对实物的齿形参数、花键规格、台阶轴径、安装限位槽等结构进行精准测绘，确定各部分的尺寸公差与配合基准。建模阶段先构建齿轮的基体回转特征，针对下部的斜齿传动部分，采用参数化齿廓生成方式，依据斜齿轮的模数、螺旋角、压力角、变位系数等核心参数生成渐开线齿廓，通过螺旋扫掠完成单个轮齿的特征创建，再通过圆周阵列完成整圈斜齿的排布，保证齿形的啮合精度符合传动设计要求。上部的花键结合齿部分，按照矩形花键的齿槽宽度、大径小径尺寸创建内花键与外结合齿结构，顶部的限位卡槽特征严格匹配同步器齿套的滑动行程限位需求，保证换挡过程中结合齿的啮合定位准确。模型各部分的倒角、退刀槽、过渡圆角等工艺特征均完整还原，符合实际机加工的工艺要求，避免出现建模中的尖锐棱角与无工艺过渡的结构，还原真实零件的加工细节。材质渲染阶段，针对变速箱齿轮的合金结构钢材质，调整金属材质的粗糙度、反射率参数，模拟经过渗碳淬火处理后的齿面金属质感，对齿面的细微加工纹理进行材质贴图处理，还原磨齿加工后的表面质感，渲染场景采用深色哑光背景突出齿轮的金属结构层次，通过三点布光展现斜齿的螺旋走向、花键齿的规整排布以及台阶结构的层级关系，清晰呈现零件的结构细节。设计过程中充分考虑该齿轮在变速箱五档传动路径中的功能定位，下部斜齿负责与常啮合传动齿轮传递动力，上部花键齿负责与同步器结合套配合完成档位切换，各结构的同轴度、端面跳动公差在建模时通过基准轴约束进行保证，确保模型可用于变速箱传动结构的装配验证、换挡机构的运动仿真以及零部件的干涉检查，还原真实零部件的装配关系与功能特性。
