标致205GTi赛车燃料罐与盖板概念设计

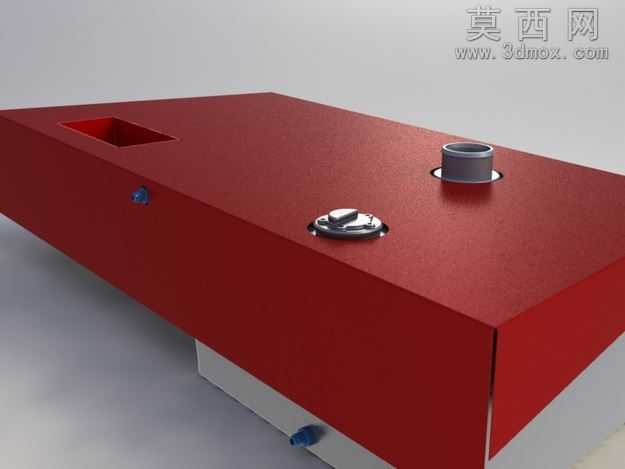

本作品为对标致205GTi车型的燃料罐及后方地板盖板进行的定制化概念设计，整体设计参考现代WRC拉力赛事的车辆改装规范完成，适配赛事场景下的燃油供给与车身防护需求。建模阶段依托三维参数化设计工具完成整体结构搭建，首先基于标致205GTi的原厂底盘布局数据，确定燃料罐的安装边界与固定点位，保证罐体与底盘大梁、周边悬挂部件的安装间隙符合赛事安全标准，避免行驶过程中出现结构干涉。罐体主体采用长方体切角造型，在保证容积满足拉力赛段续航需求的同时，尽可能降低罐体重心，优化车辆前后轴荷分配，提升弯道行驶的稳定性。罐体顶部设置了大口径加油接口与快拆式密封盖，快拆结构采用卡扣式锁紧设计，可在赛事进站加油时实现快速开启与密封，减少补给耗时；接口周边做了凸起的挡边结构，可避免加油时燃油溢出滴落到高温排气部件上引发安全隐患。罐体侧面预留了燃油液位传感器安装位与出油、回油管路接口，接口位置经过管路走向优化，可适配赛事级高压燃油泵的安装布局，减少管路弯折带来的供油阻力。配套的后方地板盖板采用与罐体一体化的贴合设计，盖板边缘做了翻边加强结构，通过底部的固定卡扣与底盘预留点位连接，既可以遮挡底盘下方的管路与线路，避免行驶中飞石撞击造成部件损坏，也可以优化底盘平整度，降低车辆高速行驶时的底盘空气阻力。材质渲染阶段，罐体主体采用哑光金属红的赛车专用涂层材质，还原拉力赛车燃油系统的防护涂层质感，表面添加了细微的颗粒纹理模拟真实涂装的磨砂质感；加油接口与快拆盖采用金属银灰色材质，还原铝合金部件的金属光泽，表面做了轻微的磨损做旧效果，模拟赛事使用后的真实质感；盖板底部的固定结构采用深蓝色工程塑料材质，区分不同部件的材质属性。整体设计在兼顾赛事功能性的同时，通过一体化的造型设计保证了底盘布局的整洁性，所有结构细节都经过装配校验，可直接用于后续的改装方案验证与赛事部件开发参考。
