标致205 GTi XU9JA发动机凸轮轴结构设计

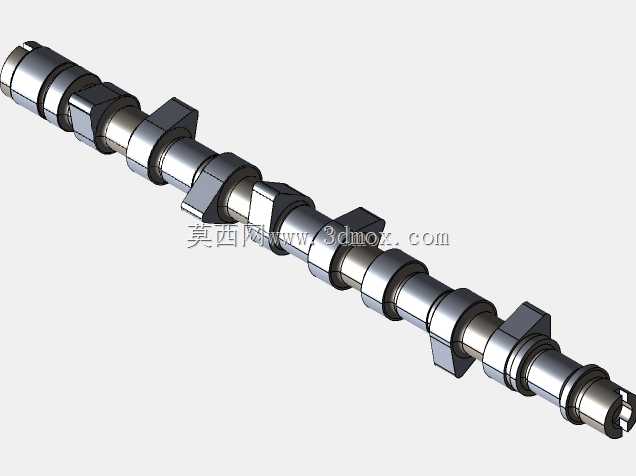

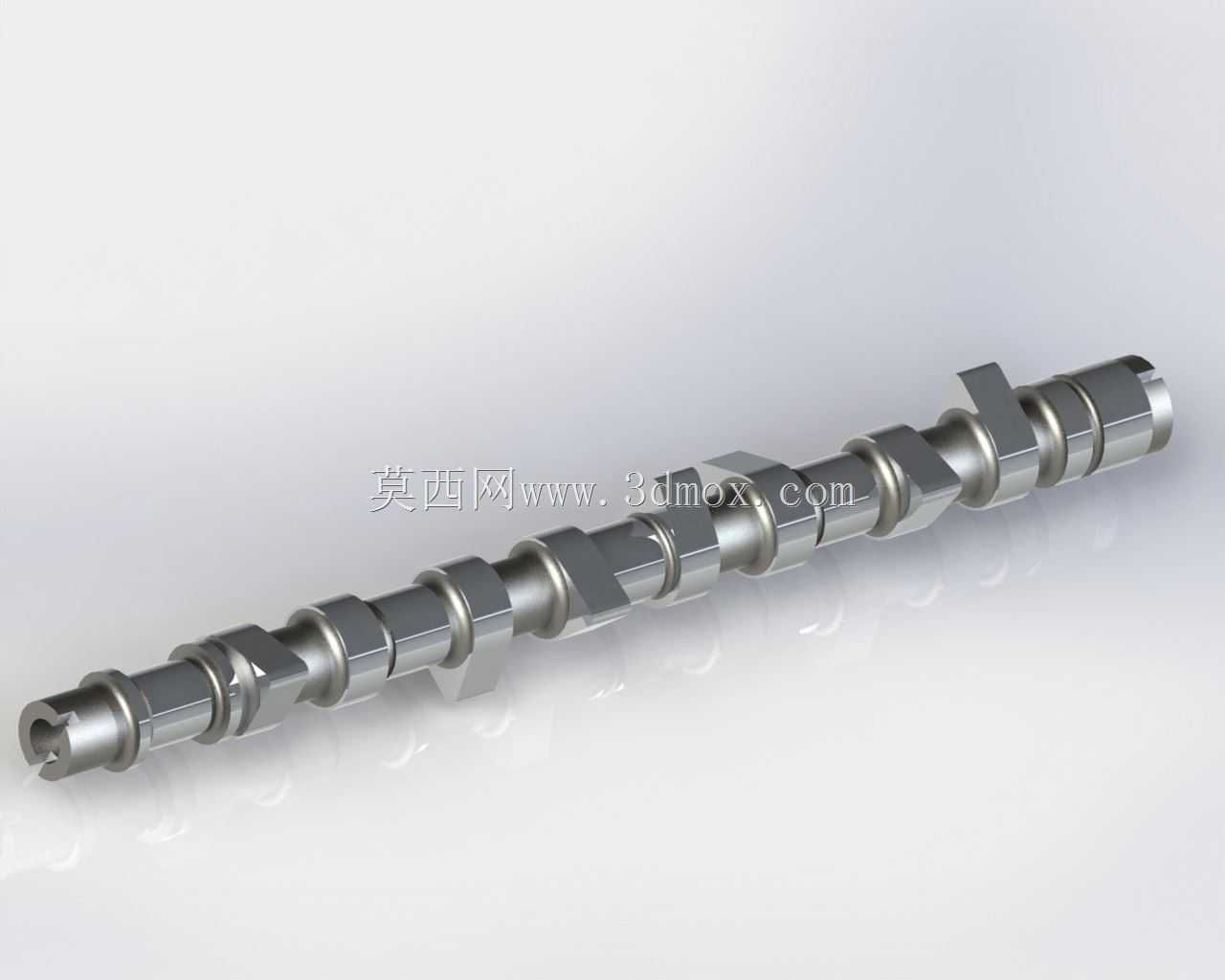

　　在小排量高性能乘用车的动力系统开发中，配气机构的核心部件凸轮轴，直接决定了发动机的充气效率、动力输出特性与运转平顺性，本次呈现的是适配标致205 GTi车型所搭载XU9JA发动机的凸轮轴三维结构，该部件是顶置凸轮轴配气机构的核心执行件，负责按照发动机既定的配气相位，精准驱动进排气门完成周期性的开启与关闭动作，匹配1.9L排量自然吸气机型的高转动力输出需求。从实际装车应用场景来看，这款凸轮轴适配的XU9JA发动机属于标致经典的TU系列高性能衍生机型，多用于前驱布局的小型性能车，发动机采用横置安装方式，凸轮轴布置在气缸盖上部，通过正时皮带与曲轴端的正时带轮连接，安装时需要严格对齐凸轮轴带轮与曲轴带轮的正时标记，

　　确保配气相位与活塞运动行程完全匹配，避免出现气门与活塞运动干涉的故障。从功能特性层面来看，该凸轮轴为整体式铸铁结构，轴身沿轴向依次布置多组进排气凸轮型线，每一组凸轮对应一个气缸的进/排气门，凸轮型线的升程曲线经过针对性设计，在发动机中高转速区间可以保证足够的气门开启升程与开启持续角，提升气缸的进气充量，匹配该机型偏向高转输出的动力调校特性；轴身的轴颈位置经过高精度磨削加工，与气缸盖上的凸轮轴轴承盖配合，为整根轴提供稳定的旋转支撑，轴颈表面的粗糙度与圆度公差控制在微米级，减少高速旋转时的摩擦阻力与磨损量，保证长期运转的可靠性。从设计思路上看，这款凸轮轴的开发完全围绕XU9JA发动机的性能目标展开，首先根据发动机的额定转速、

　　目标功率扭矩曲线，计算出最优的配气相位参数，包括进气提前角、进气迟后角、排气提前角、排气迟后角以及气门重叠角，再基于这些参数推导凸轮的型线轮廓，确保气门开启与关闭的运动过程平缓，避免出现气门落座冲击过大、弹簧共振等问题；轴身的油道设计与气缸盖的润滑油路完全连通，发动机运转时压力机油会通过缸盖油道进入凸轮轴轴颈的配合间隙，同时飞溅到凸轮与气门挺柱的接触表面，形成稳定的油膜，降低接触副的磨损。在安装边界方面，该凸轮轴的轴向定位依靠轴端的止推片实现，轴向窜动量控制在0.1-0.2mm的合理区间，既避免轴向间隙过大导致的配气相位偏移，也防止间隙过小造成的热膨胀卡滞；凸轮轴的总长度、各轴颈的直径与间距、凸轮的轴向位置，

　　完全匹配XU9JA发动机气缸盖的安装空间，前端的正时带轮安装位带有定位销孔，确保正时安装时的相位精度，后端的信号盘安装位用于给发动机转速与位置传感器提供信号，保证电控系统的喷油与点火正时准确。在实际的维修与改装场景中，这款凸轮轴的三维结构可以作为零部件测绘、性能改装方案验证的基础参考，比如在进行发动机动力升级时，可以基于原有凸轮轴的安装尺寸边界，重新设计凸轮型线来调整配气相位，获得更偏向赛道使用的高转动力输出，同时不需要改动气缸盖的原有安装结构，降低改装的加工成本与适配难度；在售后维修场景中，该三维模型可以用于辅助判断凸轮轴磨损位置、测量凸轮升程磨损量，帮助维修人员快速判断配气机构故障的诱因，比如当凸轮型线磨损量超过0.1mm时，会导致气门开启升程不足，发动机出现动力下降、怠速抖动的问题，此时就需要更换凸轮轴部件。从结构细节来看，凸轮轴的凸轮表面与挺柱接触的位置经过淬火处理，表面硬度达到HRC55以上，具备足够的耐磨性能，应对长期高速运转下的接触摩擦；轴身的非配合面做了轻量化的结构优化，在保证整体刚度满足要求的前提下，尽可能降低旋转惯量，减少正时驱动系统的负载，提升发动机的响应速度。需要注意的是，这类高性能小排量发动机的凸轮轴对安装扭矩有严格要求，轴承盖的紧固需要按照从中间到两端的顺序分次拧紧到规定扭矩，避免轴瓦安装应力过大导致凸轮轴旋转卡滞，出现异常磨损甚至轴身断裂的故障。
