福特方程式赛车RF06轮毂法兰结构设计

轮端连接部件作为赛车行驶系统的核心受力构件，其结构合理性直接决定车辆在极限工况下的行驶安全性与动态响应表现，这款针对福特方程式赛车开发的轮毂法兰，主要适配RF06规格赛车轮组，承担着连接轮毂主体与轮轴、传递驱动扭矩、承载整车垂向载荷与侧向过弯冲击力的核心作用，在场地赛、方程式训练营练习赛等场景中，轮端部件需要持续承受高频交变载荷，尤其是在高速切弯、路肩冲击、急加速急减速的工况下，法兰的结构强度与安装精度直接影响车轮的跳动量控制，若法兰刚性不足或安装定位存在偏差，很容易出现高速行驶轮组抖动、制动抖动甚至连接失效的风险。

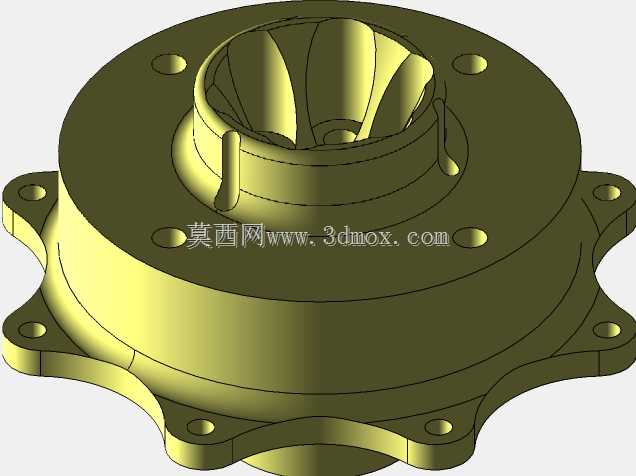

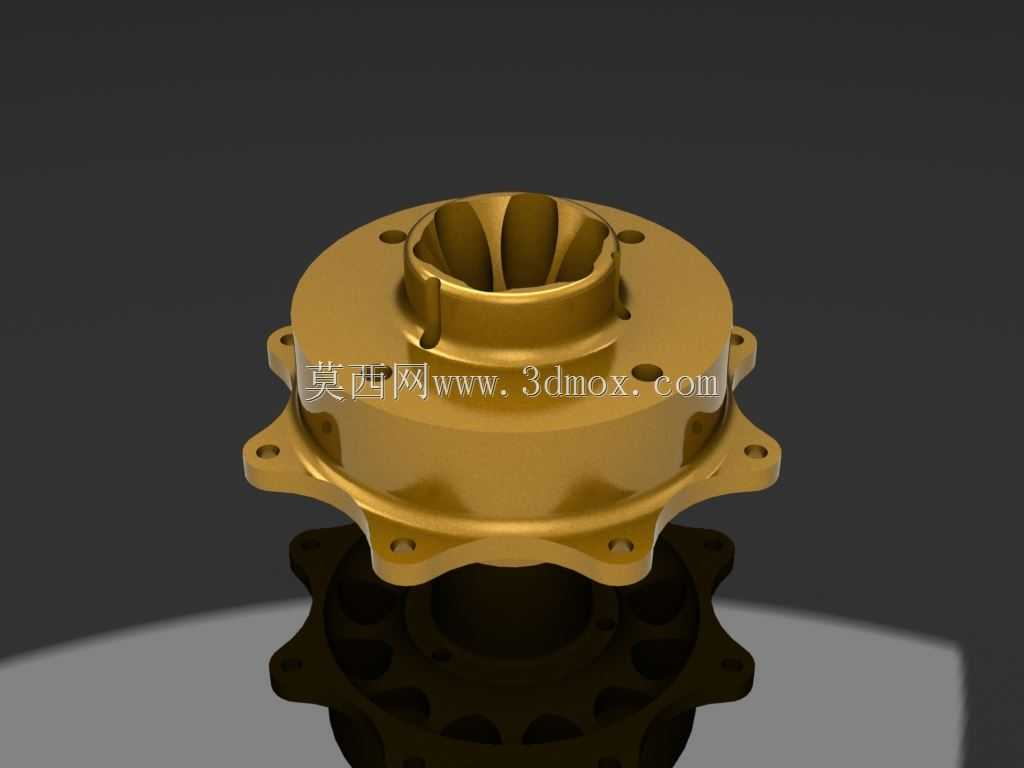

从结构设计逻辑来看，这款法兰采用了一体化锻坯加工的构型思路，中心区域设置了与轮轴配合的定位止口，止口内径的公差带严格按照过渡配合要求设计，既保证装配时的定位精度，避免轮组安装后出现同轴度偏差，又能在维修拆卸时无需过大的敲击力即可完成拆装，适配赛事场景下快速换轮、快速检修的需求。法兰盘外缘均匀分布的安装凸耳，每个凸耳上都设置了螺栓过孔，孔位的分度圆直径经过多轮动力学仿真校核，既保证螺栓连接的力臂足够，让螺栓夹紧力可以均匀覆盖法兰结合面，又不会因为分度圆过大导致法兰整体外径增加，额外增大簧下质量——对于方程式赛车而言，簧下质量的控制直接影响悬架的响应速度，每减少100g簧下质量，带来的动态操控提升效果远高于减少同等数值的簧上质量，因此这款法兰在非受力区域做了充分的壁厚优化，在保证各受力截面应力裕度满足赛事安全标准的前提下，尽可能去除多余材料，中心腔体区域的弧形导流结构，还能在车辆行驶时引导气流穿过轮心区域，带走制动系统工作产生的热量，降低制动热衰减的概率。

安装边界方面，这款法兰的轴向定位台阶高度经过精确计算，装配后法兰端面与轮毂轴承端面的贴合度可以达到全周90%以上的接触面积，避免局部应力集中导致的法兰疲劳开裂；螺栓过孔采用了锪孔设计，保证螺栓头安装后可以完全贴合安装面，不会出现螺栓偏载导致的螺栓断裂风险。法兰与轮毂本体的结合面设置了微小的卸荷槽结构，既可以避免两个结合面因为加工平面度误差导致的装配翘曲，又能在承受冲击载荷时提供微小的形变缓冲空间，减少应力直接传递到螺栓连接处。从实际使用场景来看，这款法兰不仅适配福特方程式的原厂轮组，也可以通过调整螺栓孔位适配同规格的改装赛车轮毂，在民间赛事、赛车俱乐部的练习车辆上也有广泛的适配空间，设计时充分考虑了赛事使用中的易维护性，所有安装尺寸都采用了行业通用的赛事标准规格，不需要额外制作转接件即可完成替换安装，法兰表面的硬质氧化处理层，既可以提升表面耐磨性能，避免拆装过程中出现表面划伤影响装配精度，又能在潮湿赛道环境下提升抗腐蚀能力，延长部件的使用寿命。在结构受力的细节处理上，法兰所有的转角位置都采用了大圆角过渡设计，避免直角位置出现应力集中，尤其是安装凸耳与法兰主体连接的根部区域，圆角半径经过有限元反复迭代优化，在极限冲击载荷下，该区域的最大应力值远低于材料的屈服强度，保证在连续多轮的赛事工况下不会出现疲劳裂纹。中心腔体内部的花键配合结构，采用了渐开线花键设计，相比矩形花键可以传递更大的扭矩，同时花键的齿向公差经过严格控制，保证扭矩传递过程中各齿受力均匀，不会出现局部齿面压溃的问题。
