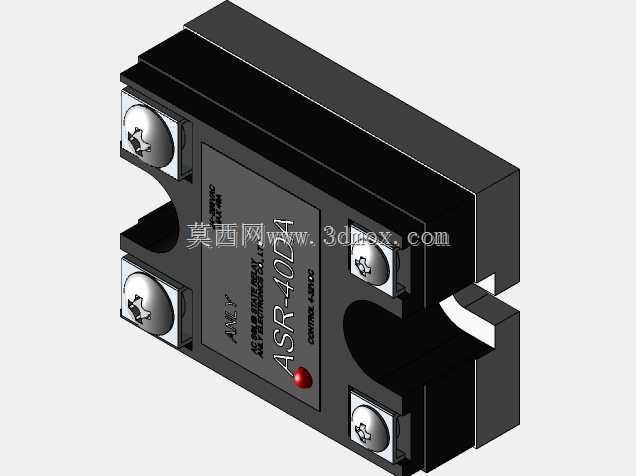

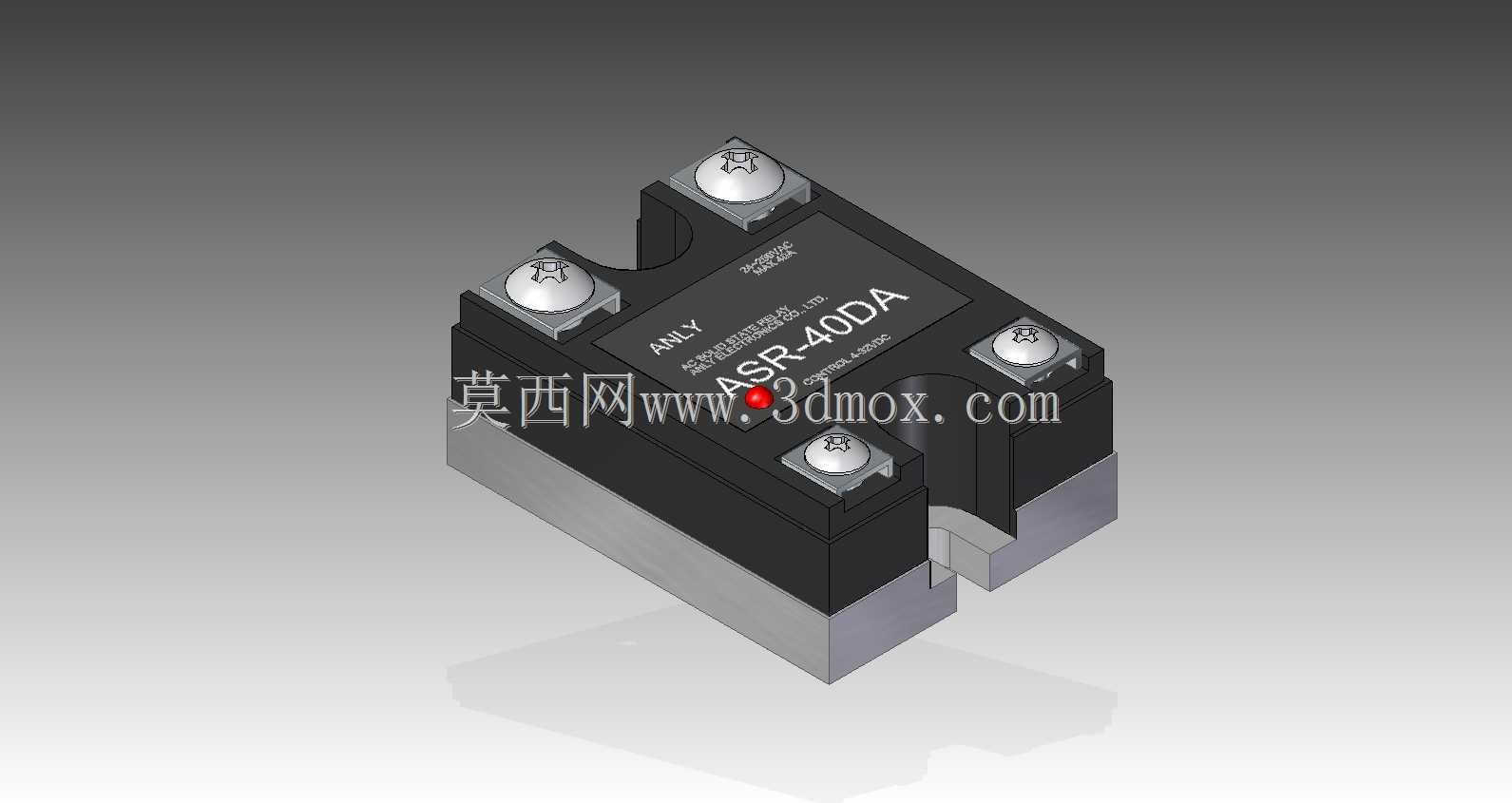

安良ASR-40DA交流固态继电器三维结构

　　在工业自动化控制回路的搭建过程中，固态继电器是替代传统电磁继电器实现无触点通断的核心器件，这款ASR-40DA型交流固态继电器的三维建模，完全还原了实物的装配结构与安装边界，可直接用于电气柜布局、设备控制回路的干涉检查环节。从实际应用场景来看，这类40A额定载流的交流固态继电器，多用于加热管通断控制、小型电机启停、照明回路调光、工控系统输出端负载驱动等场景，相比传统电磁继电器，它没有机械触点的磨损问题，开关速度可达微秒级，工作过程无电弧、无机械噪音，适配频繁通断的工控工况，在注塑机温控、包装设备加热回路、自动化生产线信号切换环节都有大量应用。

　　建模过程中首先还原了器件的分层结构：主体分为底部散热基板、中间功率模块封装层、上部接线端子区三个核心部分，底部的金属散热基板采用带安装孔的平板结构，四个角预留的固定孔位完全匹配实物安装尺寸，设计时需要注意，这类器件工作时功率器件会产生热量，安装时基板需要贴合额外的散热铝片，建模时预留了0.2mm的安装间隙，模拟实际装配时导热硅脂的填充厚度，避免装配干涉。上部的四个接线端子采用十字槽螺丝压接结构，两个输入端对应控制信号接线，两个输出端对应交流负载回路，端子周围做了凸起的绝缘隔挡结构，还原实物的防触电、防接线短路设计，端子的螺丝头高度、压线片的活动行程都按照实物尺寸还原，可用于模拟接线时的线缆弯曲半径、端子排间距校核。

　　从功能特性对应的结构设计来看，这款器件采用直流控制交流的工作模式，输入端为低压直流控制信号，输出端可承载最高40A的交流负载电流，建模时还原了本体上的参数标识区域的凹凸结构，表面的品牌、型号丝印位置与实物完全一致，方便在三维装配场景中快速识别器件型号。本体的外壳采用阻燃工程塑料材质，建模时还原了外壳的卡扣装配结构，外壳与底部散热基板的扣合位置、侧边的散热缝隙都做了细节还原，没有做简化处理，可用于设备的外观渲染、产品说明书配图制作。

　　在安装边界的尺寸还原上，建模严格按照实物的长宽高比例搭建，本体的总宽度、接线端子的伸出长度、安装孔的中心距都与实物测量值一致，在电气柜三维布局时，可直接导入该模型进行排布，提前核算器件之间的安全电气间隙，避免实际装配时出现端子距离过近、线缆弯折角度不足、散热空间预留不够的问题。比如在多回路并排安装的场景下，该模型还原了本体侧面的散热凸起结构，排布时可以按照模型的实际外轮廓预留10mm以上的侧面散热间隙，保证工作时热量能够顺利散出，避免器件过热降额。另外模型还原了输出端与输入端的隔离结构，在做安规距离校核时，可以直接测量输入输出端子之间的爬电距离，验证是否符合电气安全设计要求。

　　不同于简化的元器件模型，这个建模还原了所有装配细节，包括端子螺丝的头部槽型、压线片的金属质感、基板的表面粗糙度特征，在做设备的三维可视化展示、虚拟调试场景搭建时，能够更贴近真实设备的视觉效果。对于结构设计人员来说，在做电控箱内部布局时，不需要再手动搭建简化方块模型，直接调用该模型即可完成布局，同时可以提前模拟接线时的走线空间，比如输出端接6平方毫米的多股铜芯线时，线缆的弯曲半径需要预留30mm以上的空间，模型的端子高度、接线方向都可以作为走线设计的参考，避免实际生产时出现线缆长度不足、压线不牢固的问题。另外在做设备的BOM统计时，模型的属性信息可以直接关联物料编码，减少设计过程中的重复工作。
