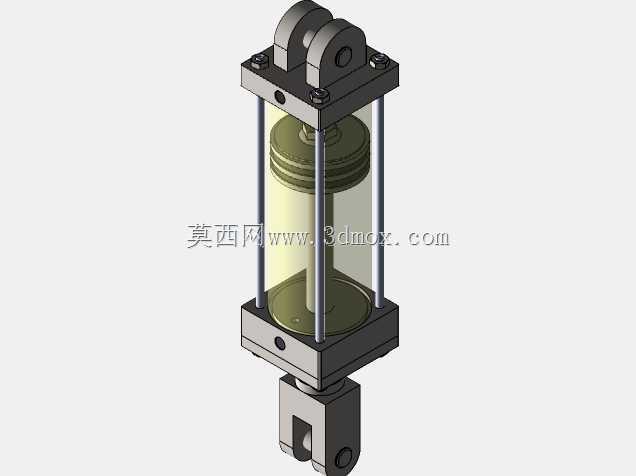

拉杆式双耳环安装液压缸结构原型

　　这款带透明缸筒展示的液压缸原型，核心面向液压传动系统的直线执行场景设计，在机床工装夹紧、自动化生产线工件推送、工程机械动作驱动、物流设备举升等工况中都能适配，核心作用是将液压系统的压力能转换为活塞杆的直线往复机械能，相比气缸输出力更大、传动更平稳，可在重载、低速的作业场景下保持稳定的动力输出。

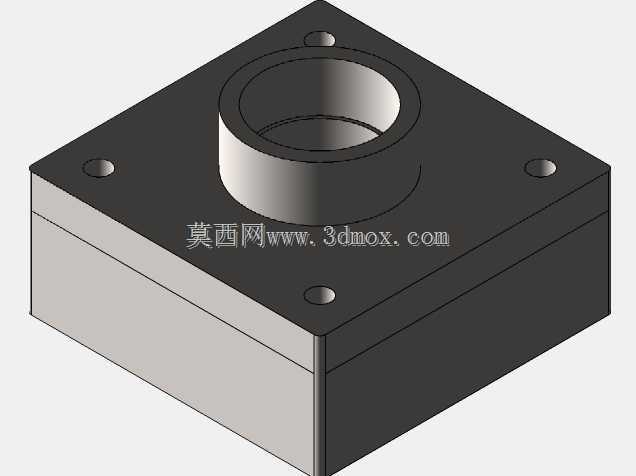

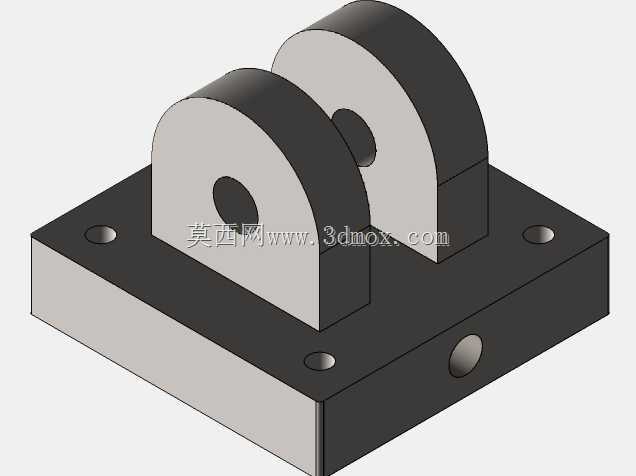

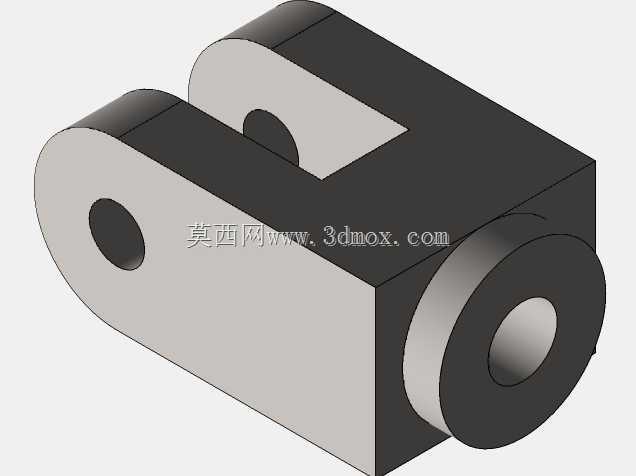

　　从结构设计思路来看，这款原型采用了经典的四拉杆锁紧结构，缸筒两端的端盖通过四根对称布置的拉杆拉紧固定，相比焊接式缸筒，这种结构拆装维护更便捷，端盖密封件更换时无需破坏缸体结构，同时拉杆对称受力能更好抵消缸内高压油液对端盖的轴向推力，避免端盖偏载变形。上下安装端均采用铰接耳环结构，上端耳环用于固定端铰接，下端耳环连接负载端，这种双耳环安装形式允许缸体在工作过程中存在小幅度的摆动角度，可适配安装面存在平行度误差、负载运动轨迹存在小幅弧线偏移的工况，避免活塞杆承受径向偏载力，大幅延长活塞杆密封件的使用寿命。

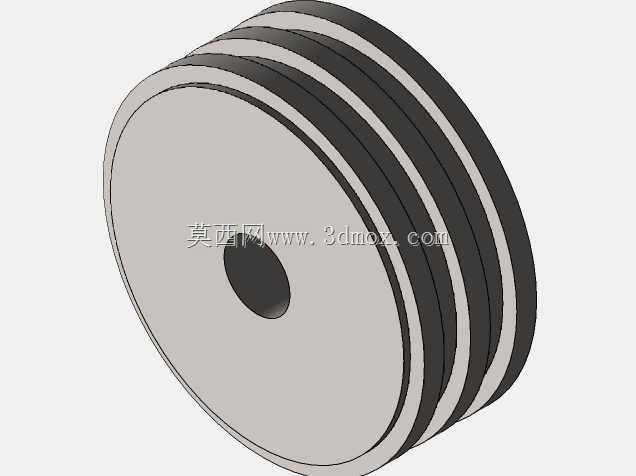

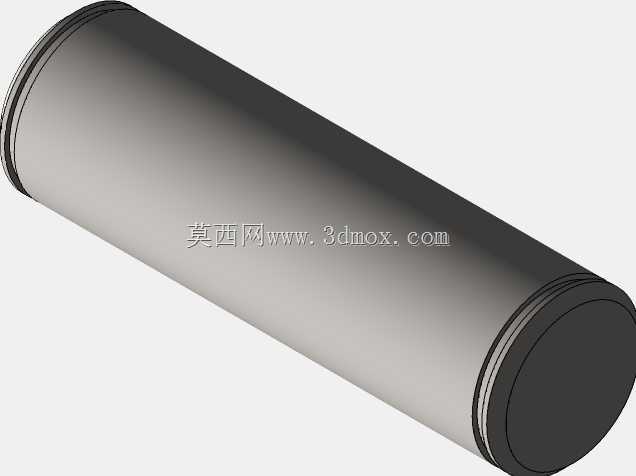

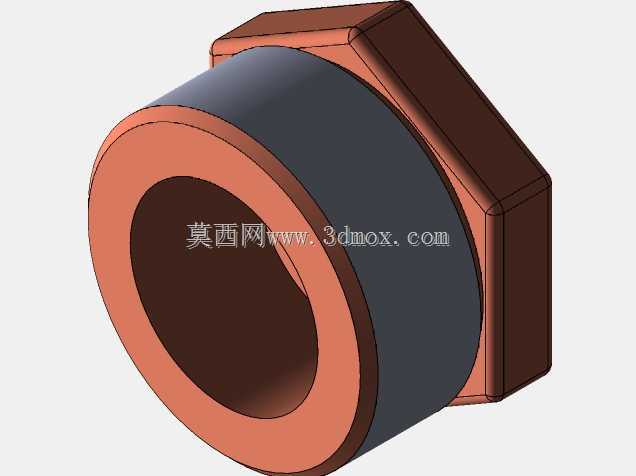

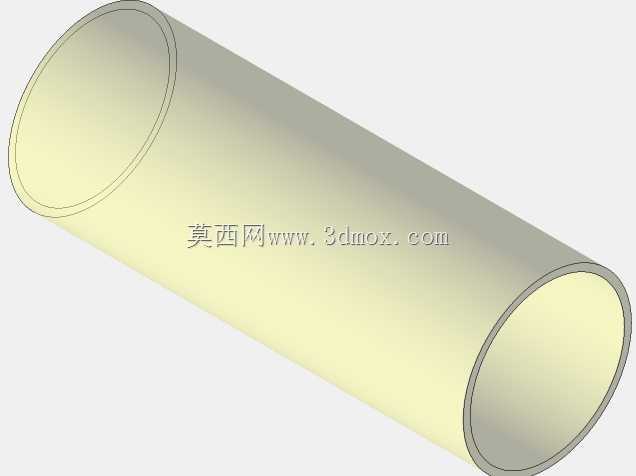

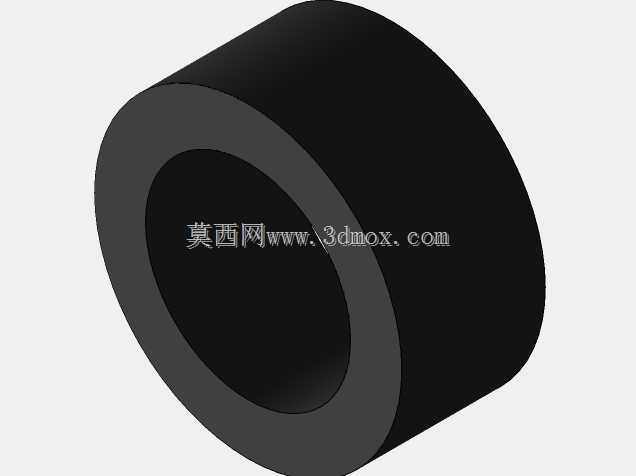

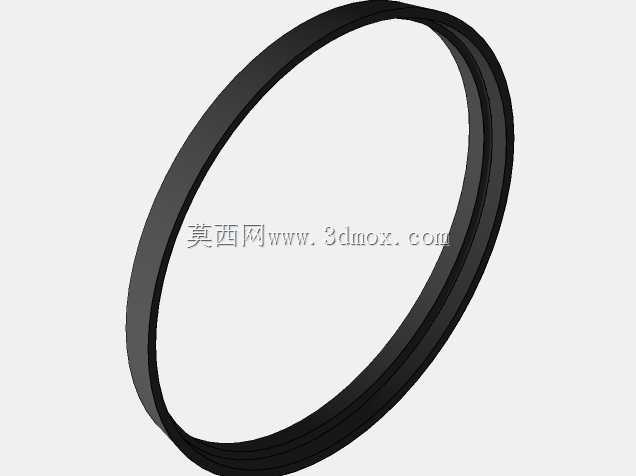

　　设计过程中特意将缸筒做了透明化展示处理，可直观看到内部活塞、活塞杆的装配关系：活塞与缸筒内壁采用间隙配合加密封件的组合，活塞上设置了双向密封结构，可分隔无杆腔与有杆腔的压力油，避免内泄影响输出效率；活塞杆表面做了硬化工序处理，表面粗糙度控制在合理区间，降低与端盖导向套、密封件的摩擦损耗。端盖处集成了导向套与防尘圈结构，导向套为活塞杆提供径向支撑，避免活塞杆伸出时出现挠曲变形，防尘圈则可刮除活塞杆表面附着的灰尘、金属碎屑等杂质，防止杂质进入缸筒内部划伤密封件与缸筒内壁。

　　从安装边界尺寸来看，这款原型的安装距、行程、缸径参数均按照中小负载工况做了适配，上端耳环的销孔直径、下端耳环的连接尺寸符合常规液压辅件的安装接口标准，可直接匹配通用的销轴、关节轴承等安装配件，无需额外定制转接件。缸体外部的四根拉杆不仅起到锁紧端盖的作用，也可作为行程开关、磁性传感器的安装载体，在需要位置反馈的自动化工况中，可直接在拉杆上固定传感器支架，检测活塞的伸出与缩回位置，无需额外在缸筒上加工安装孔，避免破坏缸筒结构强度。

　　在功能特性上，这款液压缸可通过调节进出油口的流量控制活塞杆的运动速度，通过调节系统压力控制输出推力大小，可适配不同负载的作业需求。缸体上下端盖均设置了标准油口，油口位置对称布置，管路连接时可根据实际安装空间选择侧接或者直接的管路形式，减少管路弯折带来的压力损失。活塞与活塞杆之间采用螺纹连接加防松结构，避免高压往复运动过程中活塞与活塞杆出现松脱，保证动力传递的可靠性。

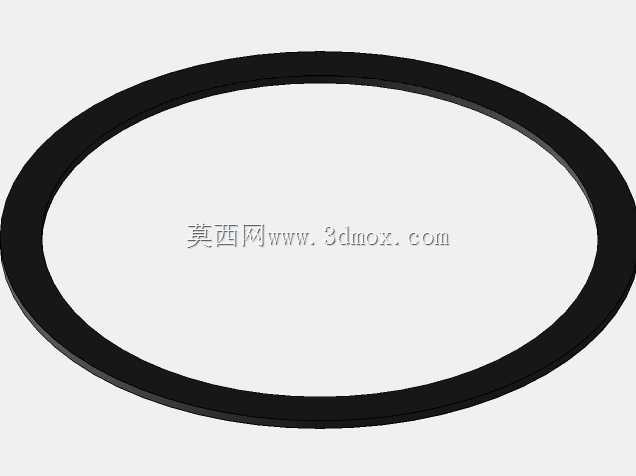

　　针对实际使用中常见的密封失效问题，这款结构在密封槽的尺寸设计上做了优化，密封件的压缩量控制在合理区间，既保证密封效果避免油液泄漏，又不会因为压缩量过大导致密封件过快磨损。导向套采用耐磨材质制作，可在长期往复摩擦中保持尺寸精度，避免活塞杆出现下沉偏磨的问题。整体结构没有冗余的设计部件，所有零件均为液压油缸的通用标准件，在生产制造过程中可直接采购标准型材与密封配件，降低加工与维护成本，适合中小批量的设备配套使用。
