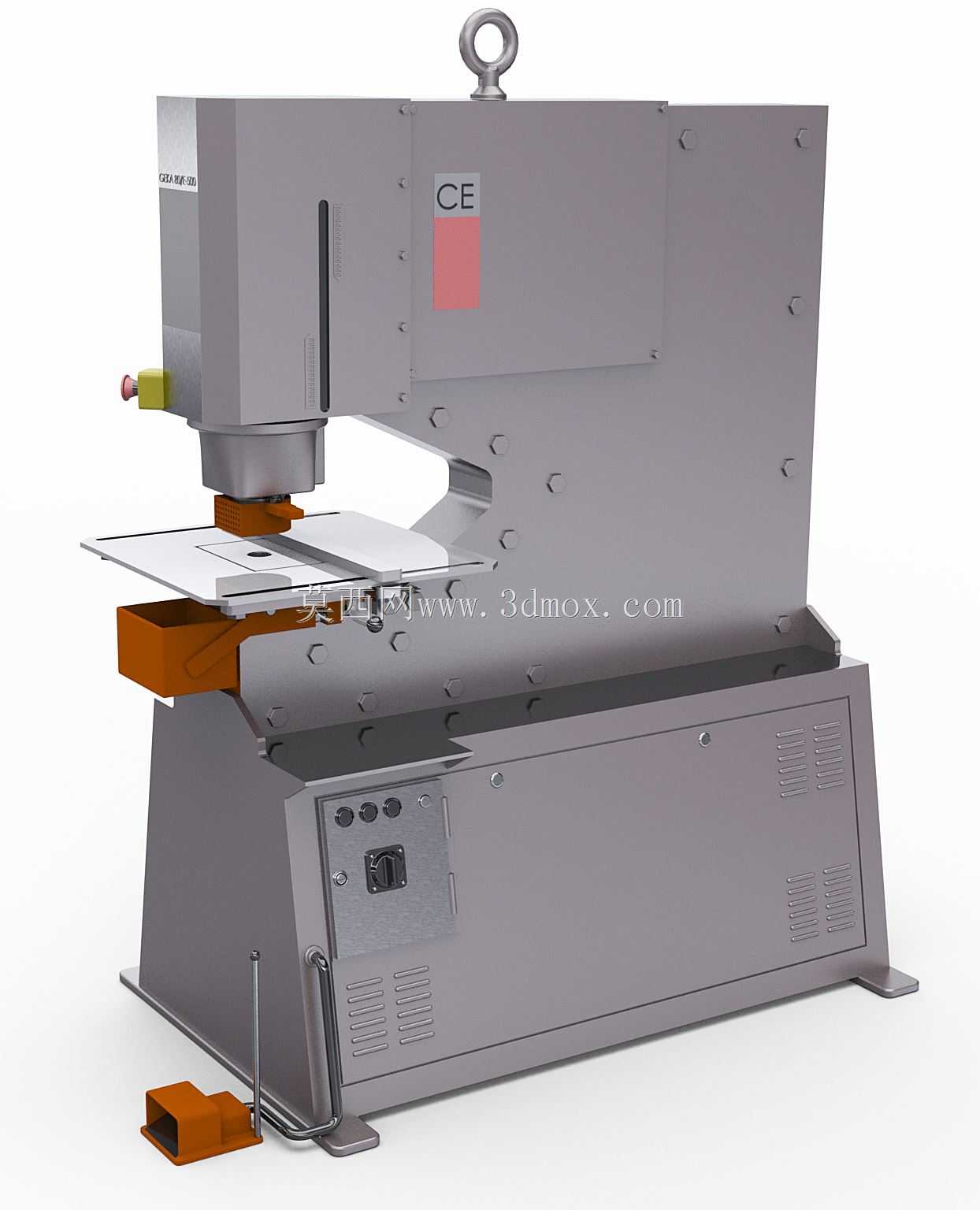

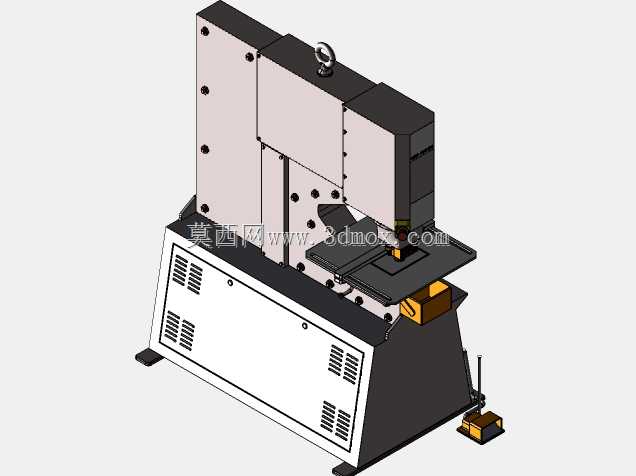

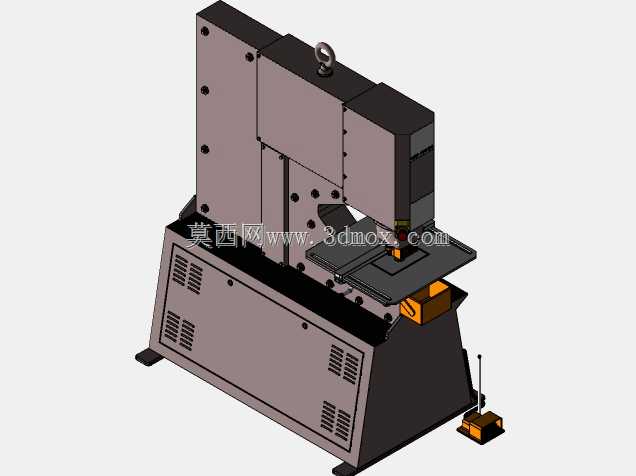

GEKA P80液压冲床结构三维设计

　　在钢结构加工、五金冲压、钣金预制的车间场景里，冲剪设备是承担板材冲孔、型材剪切、角铁切角工序的核心加工装备，GEKA系列冲床长期在中小型金属加工工位承担多工位冲剪作业，区别于单一功能的冲孔机，该类设备可通过更换模具完成扁钢冲孔、槽钢剪断、角钢切边、板材压型等多类加工任务，适配小型钢结构加工厂、五金制品车间、电力金具预制场的日常加工需求，无需多台设备辗转工位，单台设备即可覆盖常规小型金属件的冲剪加工工序，减少车间设备占地与工序转运成本。

　　从设备实际功能逻辑来看，该冲床采用液压驱动的冲压主轴，冲压工位设置在设备正面操作区，机身采用整体焊接式箱型结构，相比开式冲床的C型机身，该结构在大吨位冲压作业时可减少机身开口变形量，保证冲孔位置的精度，避免长期冲压作业导致的机身精度偏移。设备的操作位设置在机身正面中部，冲压工位旁预留了模具快换接口，不同规格的冲孔模具、剪切模座可通过定位销快速装夹，无需反复校准模座同轴度，换模时间可控制在十分钟以内，适配小批量多品种的加工订单需求。设备的液压站集成在机身侧部腔体，油路采用内置式排布，避免车间加工产生的金属碎屑、焊渣飞溅损坏外露油管，液压管路的走向沿机身加强筋内侧布置，既可以减少管路弯折的应力集中，也能避免日常操作时工件磕碰管路造成漏油故障。

　　建模过程中优先还原了设备的安装边界尺寸，机身底部的安装地脚孔位按照实际设备的安装间距设置，车间做设备布局规划时可直接调用该模型核对工位间距，预留操作位与工件上下料的空间：设备正面操作区需预留至少一米的工件摆放空间，侧部预留液压站维护的开盖空间，背部预留散热与油路检修的通道，避免设备安装后出现维护空间不足、上下料干涉的问题。机身的冲压滑块行程、模座安装尺寸均按照实际设备的参数还原，滑块与机身导轨的配合面做了贴合面的结构还原，建模时保留了导轨的润滑注油孔位置、滑块的锁紧机构结构，可直接用于设备维护培训、车间布局仿真、加工工序模拟的场景。

　　从设计思路的还原来看，该设备的机身加强筋布置在冲压受力的关键位置，即模座安装位的背部、滑块导轨的安装侧，筋板厚度与焊接位置均参考实际设备的受力分布设置，冲压作业时的冲击力可通过筋板分散到整个机身箱体，避免局部应力集中导致的焊缝开裂。设备的工作台面设置了可调节的工件定位挡板，挡板上预留了T型槽结构，可根据加工工件的尺寸调整定位位置，加工长型材时可加装外接托料架，托料架的安装接口在模型中也做了对应还原，方便用户在做生产线仿真时直接对接配套的托料、送料结构。设备的操作按钮盒设置在机身右侧的可旋转支架上，操作人员可根据站立位置调整按钮盒的角度，避免加工长工件时按钮盒被工件遮挡，该部分结构在建模时还原了旋转支架的转动副，做虚拟仿真时可直接设置转动自由度，还原真实操作的交互逻辑。

　　在细节结构上，模型还原了设备的废料出料结构，冲压产生的圆形废料、剪切余料可通过工作台下方的斜面滑道滑到设备侧部的废料收集口，无需人工在冲压工位清理废料，减少操作安全隐患。设备的电机安装位、液压泵的安装支座均做了安装孔位的还原，做设备改造、加装数控送料机构的设计时，可直接在模型上核对安装尺寸，设计对应的连接支架，无需反复测绘实物。机身的外罩钣金件均做了可拆卸的结构还原，外罩的散热孔位置、检修门的开合位置均与实物一致，做设备的虚拟维护仿真时可模拟拆卸外罩、检修内部液压元件的流程，用于新员工的设备操作培训，降低现场培训的安全风险。

　　针对不同的加工场景，该模型可适配多类仿真需求：做车间生产线布局时，可将该模型与剪板机、折弯机、焊接工位模型配合排布，核对整个钣金加工线的物流走向，避免工件转运时出现通道干涉；做设备升级改造时，可直接在模型上修改模座结构、加装自动送料机构，验证改造方案的干涉情况，减少现场改机的试错成本；做加工工艺仿真时，可根据模型的滑块行程参数设置冲压动作，模拟不同厚度板材冲孔时的模具行程，核对加工参数是否合理。建模时统一了装配坐标系，将冲压原点设置在模座的中心位置，与实际设备的加工原点重合，导入CAM软件做加工模拟时无需重新校准坐标系，可直接调用模型做冲压工序的路径模拟。
