手动台式肘节压力机结构设计

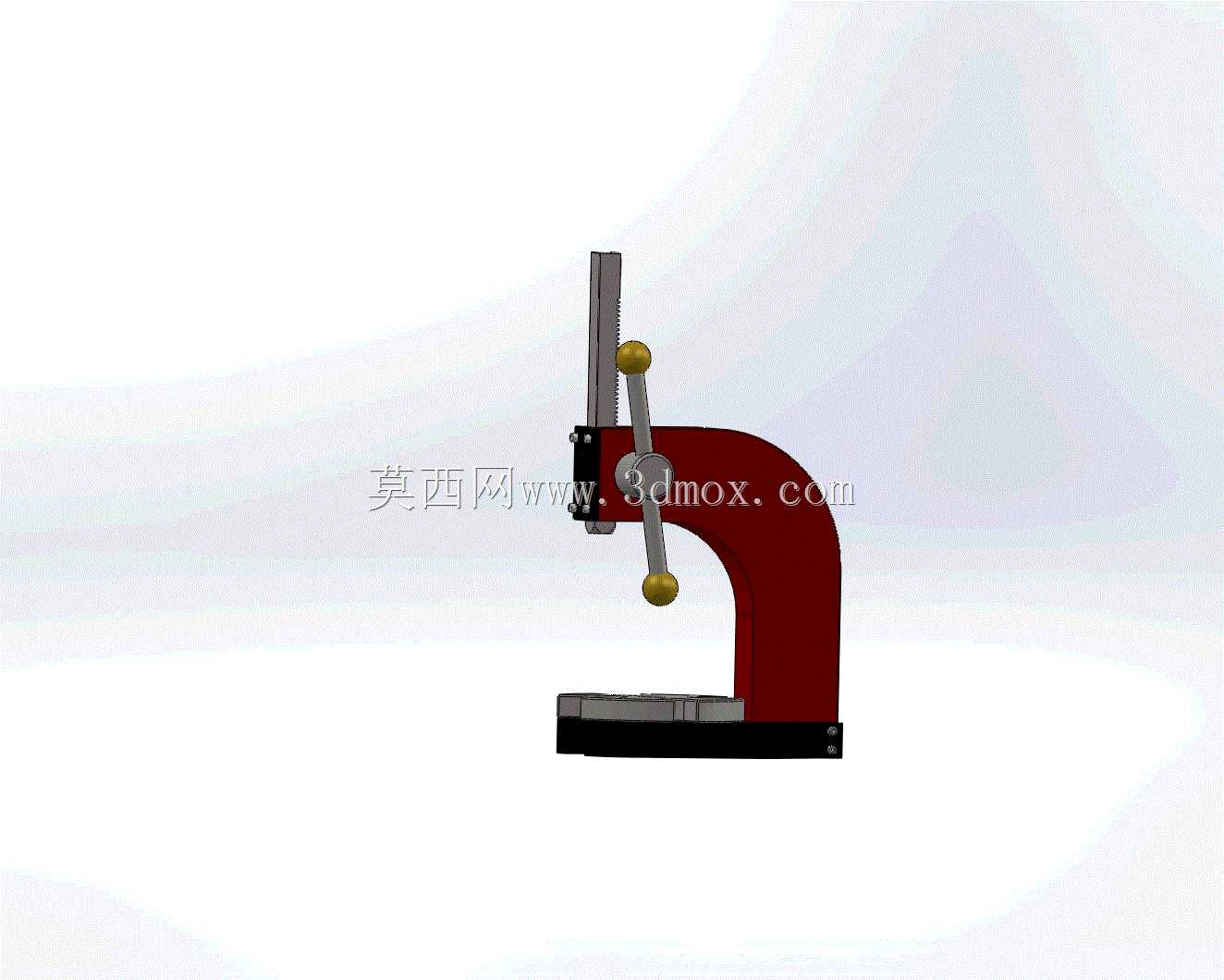

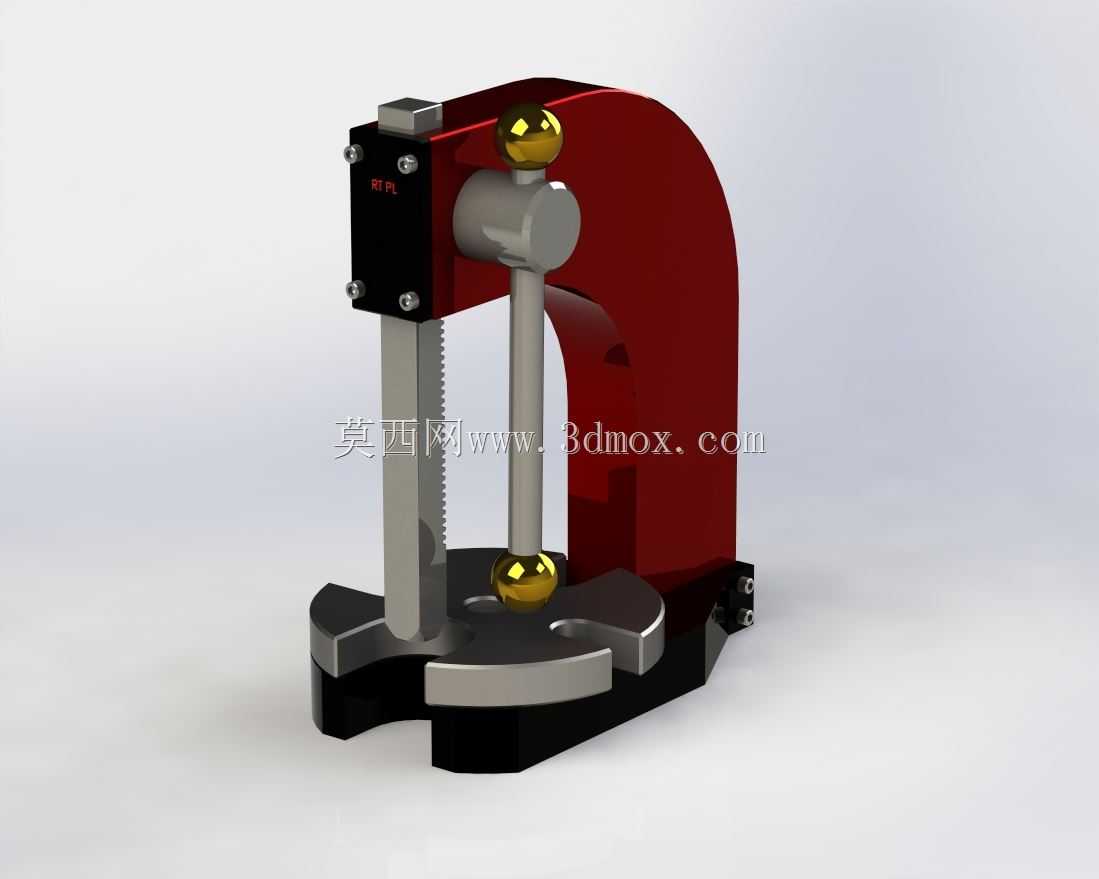

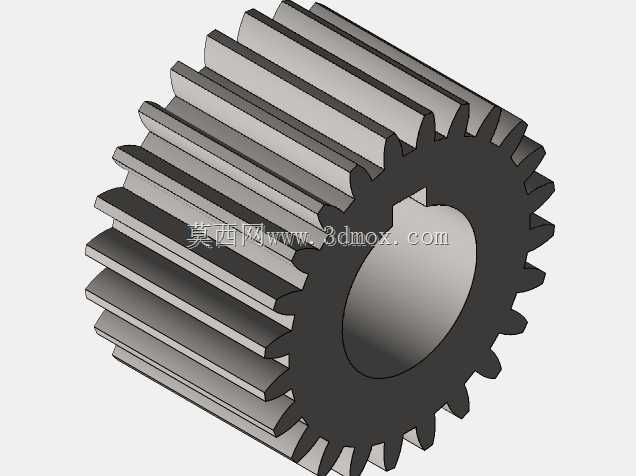

　　这款手动肘节式压力机的三维结构，是面向小批量零件加工、工装压装场景设计的手动施压设备，整体采用C型开式机身布局，这种结构的核心优势是操作空间开放，工件从三个方向都能顺利取放，适配多规格小零件的压装、铆接、冲孔、校直工序，在五金维修、小零件装配、实验室试样制备场景中应用十分广泛。从结构设计逻辑来看，设备的施力核心采用肘节增力机构，通过手柄带动连杆过死点实现力的放大，相比直压式手动压机，同等手动力输入下能获得数倍的输出压力，同时在压头到达下止点时具备自锁特性，避免施压过程中压头回弹，保障压装过程的稳定性。机身部分采用一体式弯板结构，底部设置平整的安装底座，底座上预留了工装安装的T型槽位，可根据加工需求更换不同的压头、下模工装，

　　适配不同尺寸工件的加工需求；机身的喉深尺寸经过合理规划，既保证了足够的工件容纳空间，又控制了机身受力时的形变量，避免长期施压导致机身开口变形，影响压装精度。操作端的手柄采用加长力臂设计，手柄末端设置防滑握柄，操作时施力更顺手，压头部分采用导向柱结构，沿机身竖直方向做直线运动，压头的运动行程经过限位设计，避免超程导致机构卡死，同时在导向位置设置了润滑注油点，长期使用时可定期加注润滑脂，降低运动副的磨损。安装边界方面，设备整体占地面积较小，底座可通过螺栓固定在工作台面上，不需要额外的动力源接入，纯手动驱动的形式适合没有气源、电源的维修工位，或者小批量试制的研发工位使用。从功能特性来看，这款压机的输出压力区间适配小型零件的压装需求，

　　比如小轴承的压入、销钉的铆接、薄金属片的冲孔、小型塑料件的压合，都能通过这款设备完成，相比大型冲压设备，手动操作的形式灵活性更高，不需要复杂的模具安装调试，更换工装就能快速切换加工工序，对于多品种小批量的加工场景适配性极强。设计过程中重点考量了机身的受力变形情况，C型机身的转角位置做了加厚过渡处理，避免应力集中导致的机身开裂，运动连杆的铰接点采用耐磨衬套结构，长期铰接转动也不会出现过大的间隙，保证压头的运动精度，压头下端面设置了标准的工装连接螺纹，可快速更换平压头、冲孔头、铆接头等不同功能的执行端，拓展设备的使用场景。在实际使用中，这类手动压力机常被布置在装配流水线的旁侧工位，用于完成零部件的过盈配合压装，或者小型零件的整形校直，

　　相比气动、液压压力机，它没有管路布线的需求，移动布置十分方便，也不存在动力泄漏的风险，使用维护成本极低。设备的竖直压头运动轨迹与底座工作面保持严格垂直，保证压装过程中受力均匀，避免压装工件出现偏斜，底座的工作面经过磨削处理，平面度满足工装定位的精度要求，放置工件或者下模时能保证定位基准的平整。
