气动驱动键合加工专用工装夹具结构

　　这套键合加工用的夹紧工装，主要面向通讯类零部件键合工序的工件装夹需求，在小型精密零部件压合、引线键合、线圈类组件装配的生产场景中使用，能够替代传统手动装夹的作业方式，降低操作人员反复拧动压紧件的劳动强度，同时保证每一次装夹的压紧力一致性，避免手动装夹力度不均导致的工件偏斜、键合位置偏移问题。从结构布局来看，整套工装采用立式支架搭配水平工作台面的设计，底部采用方管焊接的四脚支撑结构，支脚之间设置斜向加强筋，抵消气动元件动作时产生的反作用力，避免工装在高频次作业下出现晃动偏移，工作台面采用平整钢板加工，表面做磨削处理保证平面度公差控制在0.05mm以内，为工件定位提供稳定的基准面。驱动部分采用标准笔形气缸作为动力源，

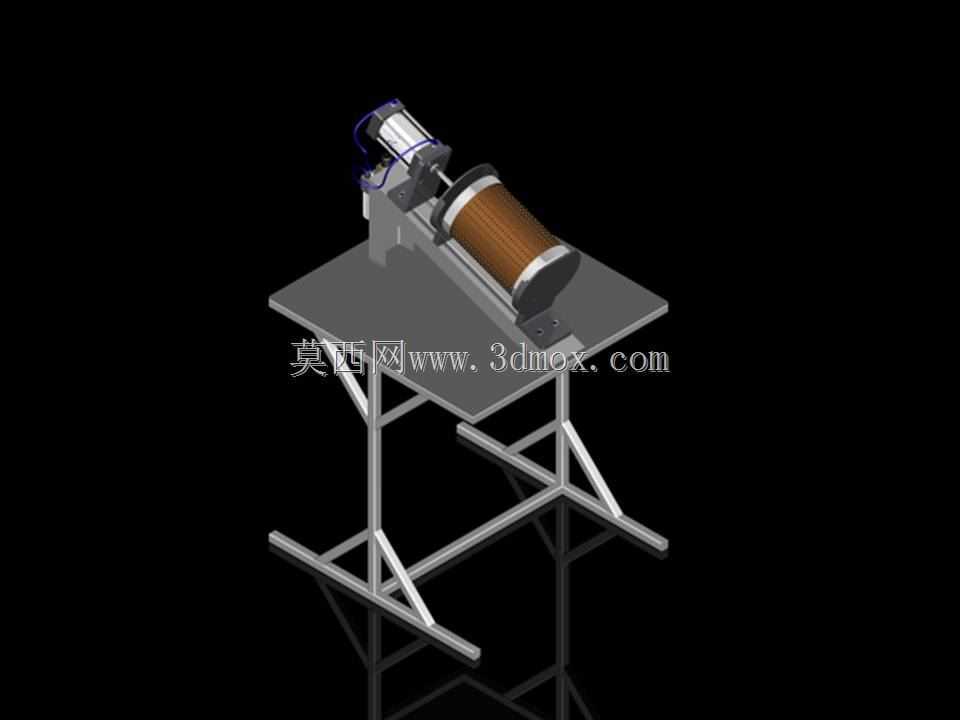

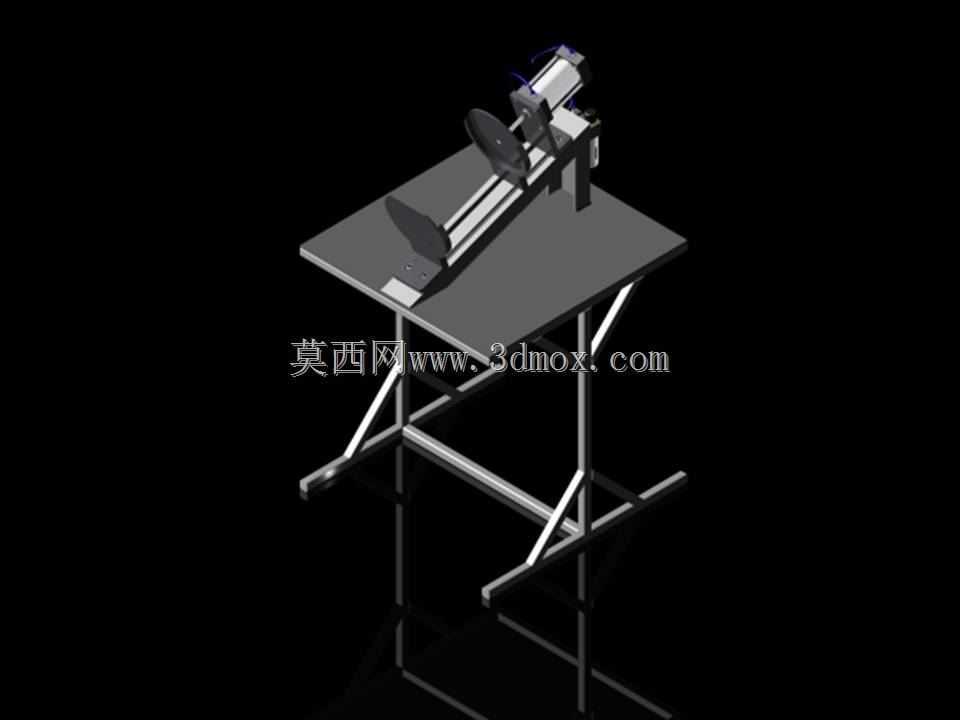

　　气缸通过安装座固定在工作台后侧的立板上，气缸活塞杆前端连接压头组件，压头与待加工的筒形工件端面匹配，做了仿形凹槽设计，避免压紧过程中刮伤工件表面的绝缘层，同时保证压紧力均匀分布在工件端面，不会出现局部应力集中导致的工件变形。工件定位座设置在气缸轴线上方的工作台面，定位座根据筒形工件的外圆尺寸做了V型定位槽，槽面粘贴聚氨酯防滑垫，既可以保证工件放置时的同轴度，让工件轴线与气缸活塞杆轴线重合，避免压合过程中出现偏载，也能防止硬质金属接触面划伤工件外表面。整套工装的安装边界控制较为紧凑，整体占地尺寸适配常规车间工作台的安装空间，不需要额外做地基固定，直接通过底部支脚的安装孔即可固定在现有作业台面上，对接车间现有压缩空气气源即可投入使用，

　　不需要额外配置复杂的控制单元，气缸的动作通过手动换向阀控制，操作人员只需要放置工件后扳动阀杆即可完成压紧动作，作业完成后阀杆复位，气缸自动退回，即可取下加工完成的工件。在设计思路上，这套工装优先考虑了装夹效率与定位精度的平衡，没有采用复杂的多轴联动结构，所有结构件都采用常见的标准型材与标准件加工，降低后期维护的配件更换成本，定位座采用螺栓固定在工作台面上，可以根据不同尺寸的键合工件更换对应的定位块与压头，不需要改动整体支架结构，实现一套工装适配多种相近规格筒形工件的键合装夹需求。针对键合工序中常见的工件轴向窜动问题，定位座侧面设置了侧向顶紧螺钉，在工件放置到位后可以辅助顶紧工件侧面，避免气缸压合过程中工件出现周向转动，

　　保证键合位置的重复定位精度控制在0.1mm以内，满足精密通讯类零部件的加工公差要求。支架的高度设计匹配操作人员坐姿作业的操作高度，工作台面距离地面的高度符合人体工程学要求，操作人员不需要抬臂或者弯腰即可完成工件取放与阀件操作，长时间作业也不容易产生疲劳。气缸的行程选择预留了足够的取件空间，活塞杆完全退回时，压头与定位座之间的间隙足够操作人员手持工件完成取放，不会出现空间狭窄导致的取件磕碰问题。气路走线采用线槽固定在支架侧面，避免管线外露被工件刮碰导致的漏气故障，所有气路接头都采用快插式标准接头，后期维护时可以快速更换损坏的气管或者气缸，不需要复杂的管路焊接作业。在实际生产应用中，这类工装主要用在小型线圈组件、通讯接插件的键合预压紧工序，能够保证键合过程中工件始终保持固定姿态，不会因为键合头的下压力出现工件位移，相比传统的螺栓压紧式夹具，单工件装夹时间可以缩短70%以上，同时压紧力可以通过气源调压阀精准调整，针对不同材质的工件设置对应的压紧力，避免压力过大压坏薄壁类工件，也不会因为压力过小导致装夹不牢出现加工废品。
