板料密封弯曲成型带移动机架夹具结构

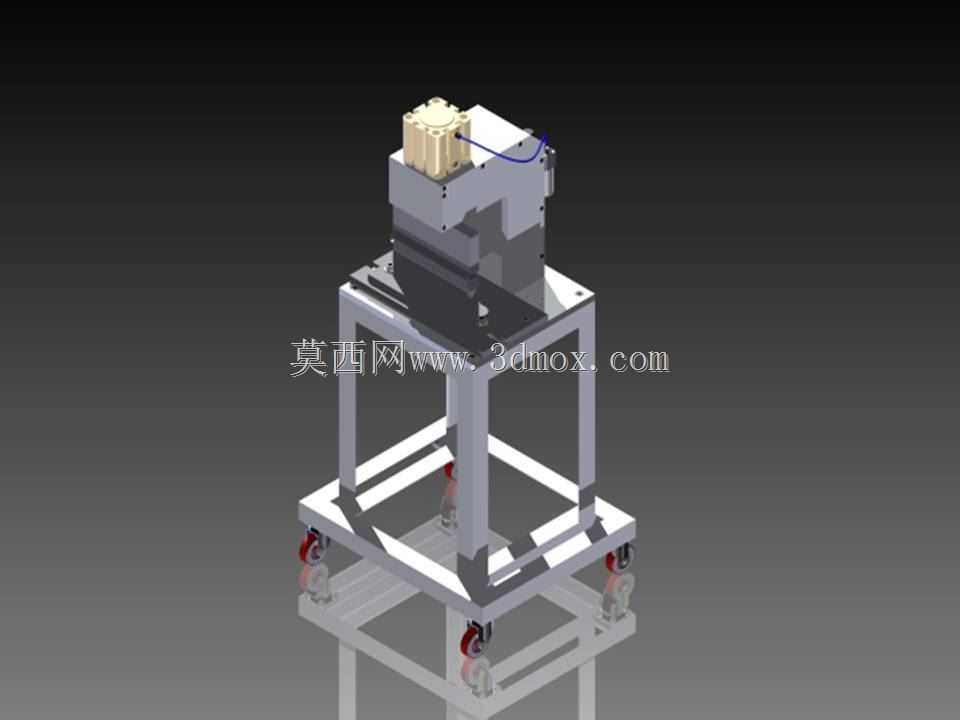

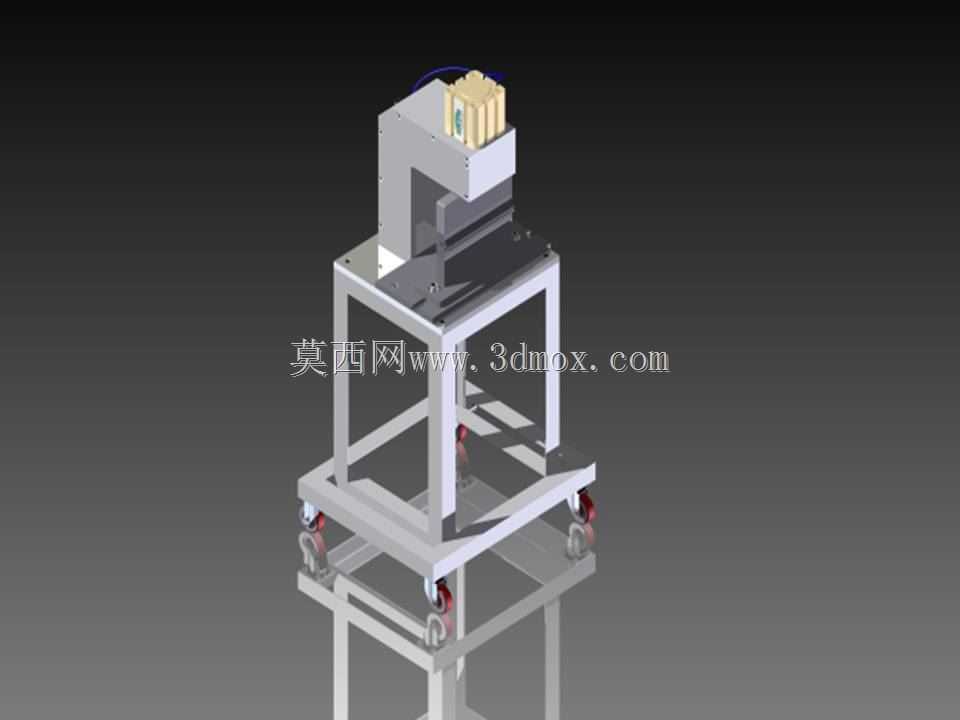

　　在薄板类零部件的精密成型加工环节，尤其是需要将平板坯料弯折至完全密封扣合状态的工序中，常规通用折弯设备往往难以适配特定工件的成型角度、压合精度要求，这类定制化的弯曲夹具就成为产线中保障成型一致性的核心工装。这套夹具的整体结构采用分层式布局，底部为带脚轮的方管焊接机架，机架主体采用标准工业铝型材与碳钢板焊接组合的框架结构，四根竖向支撑柱采用等截面设计，底部连接的脚轮为带刹车功能的万向承重轮，单轮额定承重满足整套夹具加上工件、执行元件的总负载要求，机架底部预留了120mm的离地间隙，既方便日常清理工位下方的加工碎屑，也适配车间内常见的液压叉车转运需求，不需要额外吊装设备就能完成工位间的快速移位，适配多品种小批量生产模式下的产线快速调整需求。

　　机架上方的安装平台采用加厚碳钢板铣削加工而成，平台平面度控制在0.05mm/m以内，作为整套夹具执行组件的安装基准面，所有执行元件的安装孔位都采用坐标式排布设计，方便后续根据不同规格的板料调整夹紧块、成型压头的位置，不需要重新加工基准平台。平台上方集成的弯曲执行组件采用模块化设计，动力执行端预留了标准的气动或液压元件安装接口，用户可以根据现场的动力源配置选择对应的驱动元件，不需要额外改造连接结构。成型压头的工作型面完全匹配目标板料密封弯折后的轮廓弧度，压合行程设置了双重限位结构，硬限位采用淬火处理的限位块承受压合过程中的刚性冲击，软限位采用可调式行程开关控制压合终点位置，避免过压导致的板料开裂或者压合不到位导致的密封间隙超差。

　　这套夹具的设计思路完全围绕薄板密封弯折的工艺痛点展开，常规折弯工艺在处理板料端部密封扣合结构时，往往需要多次换模、多次定位，多次装夹带来的定位误差很容易导致弯折后密封边错位，无法满足后续焊接或者扣合密封的要求。这套夹具将定位、夹紧、弯折成型三个工序集成在同一工位，板料放置到定位槽后，侧边的定位挡块可以快速完成坯料的X、Y向定位，夹紧元件先将板料非弯折侧牢牢固定在基准平台上，避免弯折过程中板料移位导致的尺寸偏差，之后成型压头按照预设的轨迹动作，一次性将板料弯折至完全贴合密封的状态，整个成型过程不需要二次装夹，单件加工的辅助时间相比通用折弯设备可缩短60%以上，同时成型后的密封边错位量可以控制在0.1mm以内，完全满足后续密封工序的精度要求。

　　从安装边界来看，整套夹具的占地尺寸控制在1200mm×800mm的矩形范围内，总高度不超过1800mm，不需要额外做地基固定，脚轮锁死之后就可以稳定工作，适配车间内大部分标准工位的空间尺寸，不会占用过多的产线面积。夹具的所有管线都采用内置式排布，动力管线、信号线缆全部从机架立柱的内部空腔走线，外部没有裸露的管线，既避免加工过程中碎屑掉落砸损管线，也防止操作人员走动时勾挂管线引发安全隐患。在日常维护方面，所有运动摩擦副都设计了独立的润滑注油口，不需要拆解夹具就可以完成定期润滑保养，易损的夹紧块、成型压头都采用快换式安装结构，磨损后只需要松开紧固螺钉就可以快速更换，不需要重新校准整套夹具的基准，大幅降低了设备的停机维护时间。

　　在实际应用场景中，这类夹具除了用于通讯类零部件的板料密封弯折加工，还可以适配家电外壳、小型金属包装箱、新能源电池壳体等同类薄板密封结构的成型工序，只需要更换对应轮廓的成型压头和定位块，就可以快速切换加工产品，柔性化程度远高于专用成型模具。夹具的机架设计充分考虑了车间的实际使用环境，框架表面采用喷塑处理，耐油污、耐切削液腐蚀，长期在加工车间环境下使用也不会出现表层脱落锈蚀的问题，支撑脚轮的支架采用加厚钢板冲压成型，承受冲击载荷时不会出现变形，保障整套夹具长期使用的稳定性。
