冲压产线脱料板配套脱模模组结构

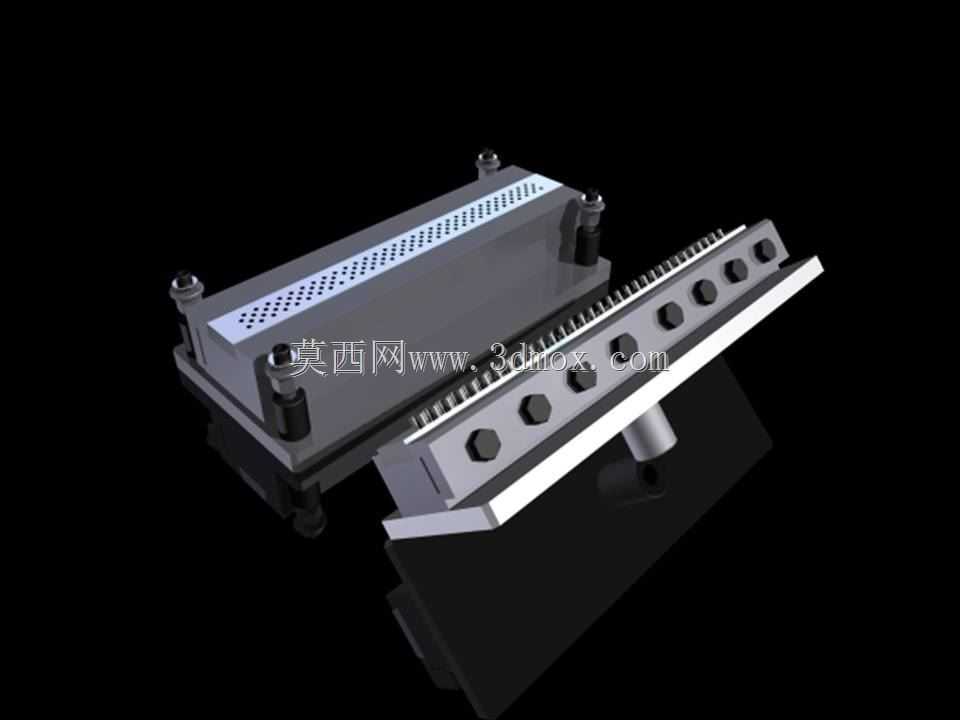

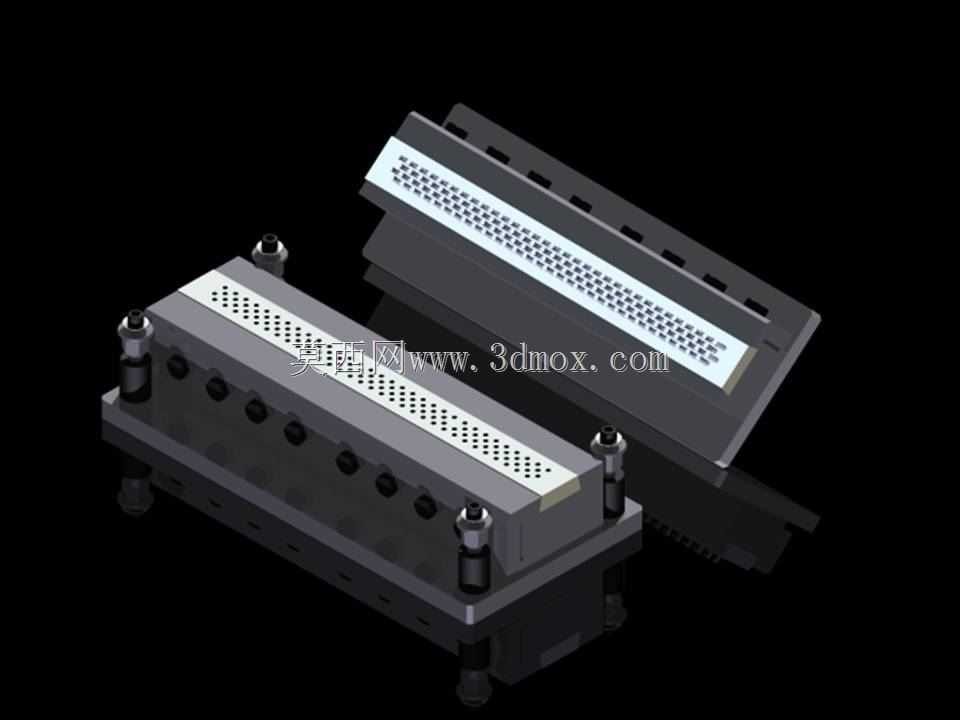

　　这套脱模模组主要适配连续冲压作业场景下的脱料板安装需求，在高速冲压工位中，带料经过连续冲裁、成型工序后，极易因材料弹性形变卡滞在凸模表面，或是粘附在凹模型腔内壁，这套模组的核心作用就是在冲头完成冲压行程回程的瞬间，提供均匀稳定的脱料推力，将带料平稳推离凸模作业面，避免带料随冲头上行引发带料变形、步距偏移，甚至撞模等生产事故。从结构组成来看，整套模组包含安装基座、导向定位组件、弹性施力单元、可调式压料条几个核心部分，安装基座采用整体式铣削加工结构，背面预留了和模架上模座匹配的安装定位槽，可直接通过内六角螺栓锁紧固定在模架对应位置，不需要额外加工适配转接板，能大幅减少模具装配阶段的配做工作量。导向组件采用双侧对称布置的导柱导套结构，

　　导柱表面做了硬化处理，表面粗糙度控制在Ra0.8以内，保证脱料动作全程的直线度，避免长期往复作业后出现压料偏斜、带料局部顶起变形的问题。压料条部分做了可拆分式设计，压料工作面根据对应工位的冲裁轮廓做了避让缺口，不会和凸模、成型镶块发生运动干涉，同时压料条的工作面做了细微的网纹滚花处理，增大和带料表面的接触摩擦力，避免推料过程中带料出现横向滑移。弹性施力单元的安装位置做了等间距排布设计，每个施力点的预压量可以通过尾部的调节螺栓单独调整，适配不同厚度、不同材质带料的脱料力需求——比如加工0.2mm以下的薄铜带时，可以适当降低边缘位置的脱料力，避免压伤带料表面；加工1.5mm以上的冷轧钢板时，就可以调大整体预压量，保证足够的脱料推力，

　　防止厚板卡模。在安装边界上，这套模组的整体宽度适配常规300mm幅宽的连续模模架，安装孔位的中心距和标准模架的螺纹孔位完全匹配，安装时不需要对模架做二次打孔加工，模组的闭合高度控制在120mm以内，开模状态下的最大伸出行程为15mm，刚好覆盖常规冲压作业的脱料行程需求，不会因为伸出过长占用过多的模架开模空间，也不会因为行程不足导致脱料不彻底。在实际产线应用中，这套模组除了适配常规的五金连续冲压场景，也可以调整压料条的轮廓后，用于小型注塑模具的浇口凝料脱模、薄壳件成型后的顶出辅助作业，导向结构的双侧对称设计，能保证长期高频往复作业下的结构稳定性，相比传统的单个顶针零散布置的脱料结构，这种整体式模组的脱料力分布更均匀，

　　不会出现局部顶出力过大导致的工件翘曲变形问题，也能减少模具维护时的零件更换工作量，单个模组的易损件只有压料条和弹性单元，维护时不需要拆解整个模架，只需要拆开正面的锁紧螺栓就能更换磨损的压料条，大幅缩短设备停机维护的时间。设计阶段也充分考虑了加工工艺性，所有结构件都采用常规的铣削、磨削工艺就能完成加工，没有特殊的异形曲面结构，不需要五轴加工设备就能完成整套零件的加工制作，加工成本可控，同时所有锁紧螺栓都采用标准内六角圆柱头螺钉，备件采购方便，不需要定制特殊规格的紧固件。在和模架的适配过程中，只需要确认模架上模座的对应安装平面的平面度公差在0.02mm以内，就能保证模组安装后的运行精度，不需要额外的配研工序，对于模具设计人员来说，直接调用这套模组的三维结构，只需要根据具体的工位轮廓修改压料条的避让缺口形状，就能快速完成整套脱料机构的设计，大幅缩短模具设计的周期，减少重复建模的工作量。
