数控车床外圆车削刀杆夹持结构

　　这套刀杆结构面向常规数控车床与小型车削中心的外圆、端面及仿形车削工位，核心作用是把可转位硬质合金刀片稳定约束在刀塔工位上，把主轴回转产生的切削载荷平顺传递到刀架安装面。现场调试时，首先要核对刀杆方柄与刀塔槽位的配合边界：方柄截面采用标准方钢规格，装入槽内后侧向间隙控制在滑配范围，避免压紧后出现偏摆；刀杆悬伸长度尽量缩短，一般不超过方柄高度的1.5倍，以降低切削颤振风险。

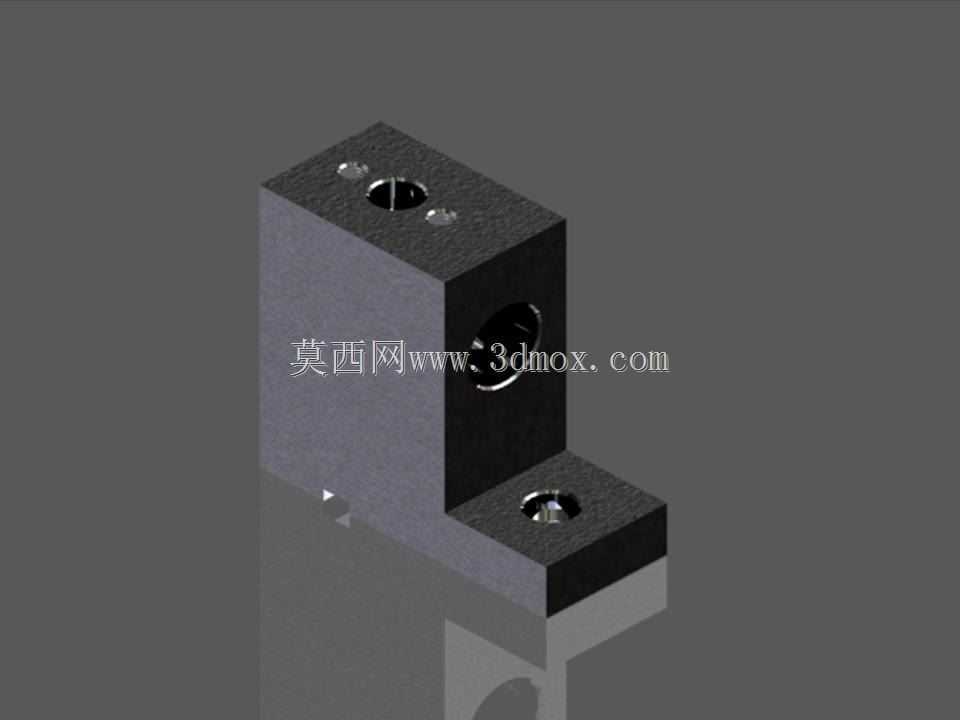

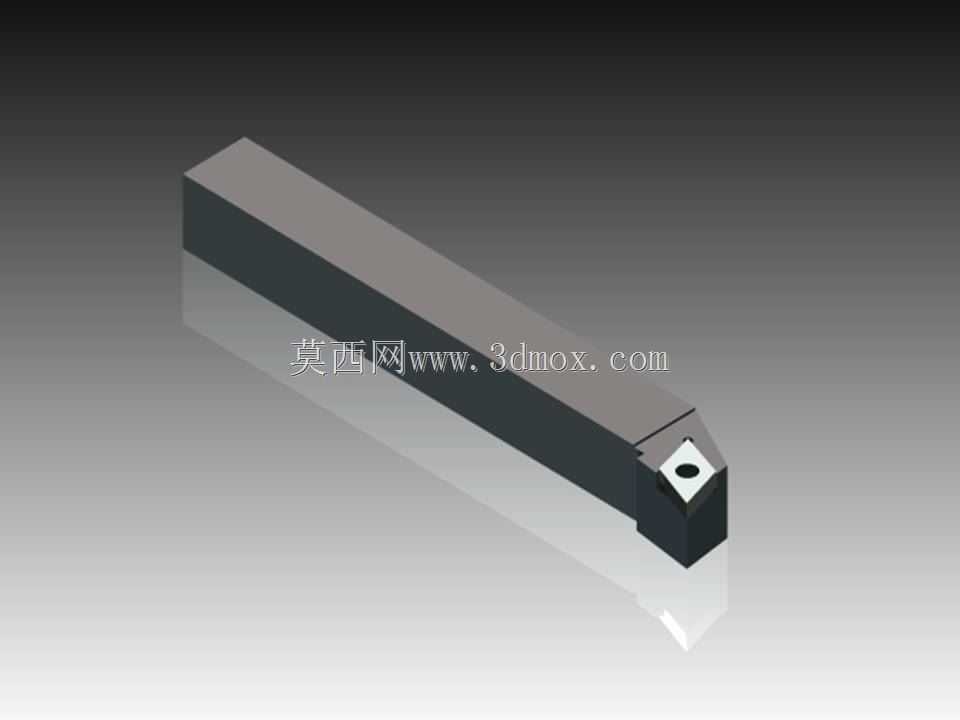

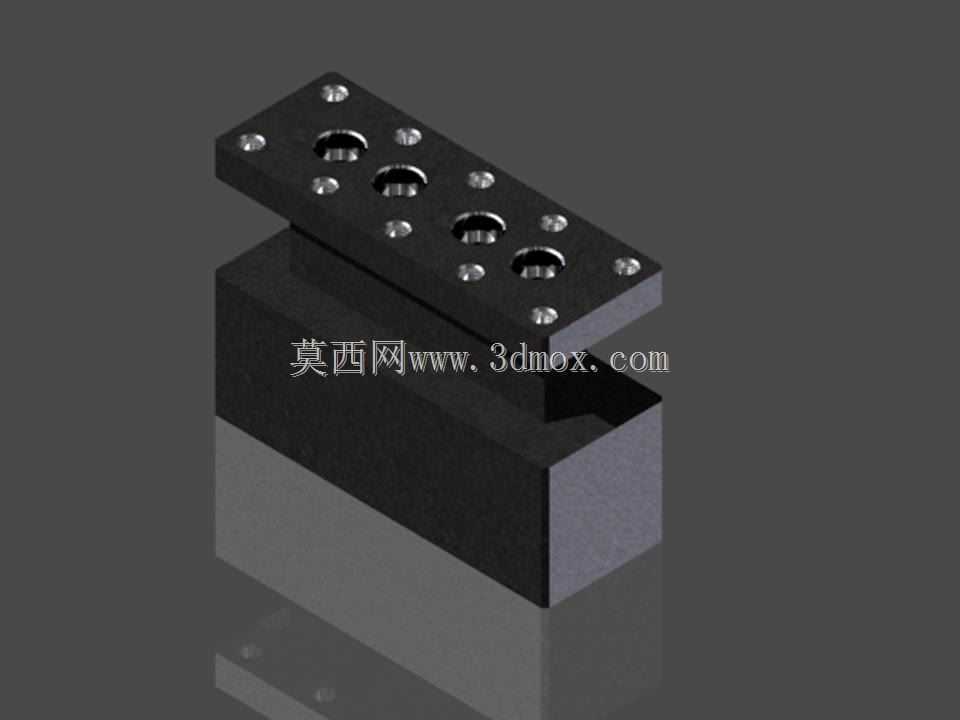

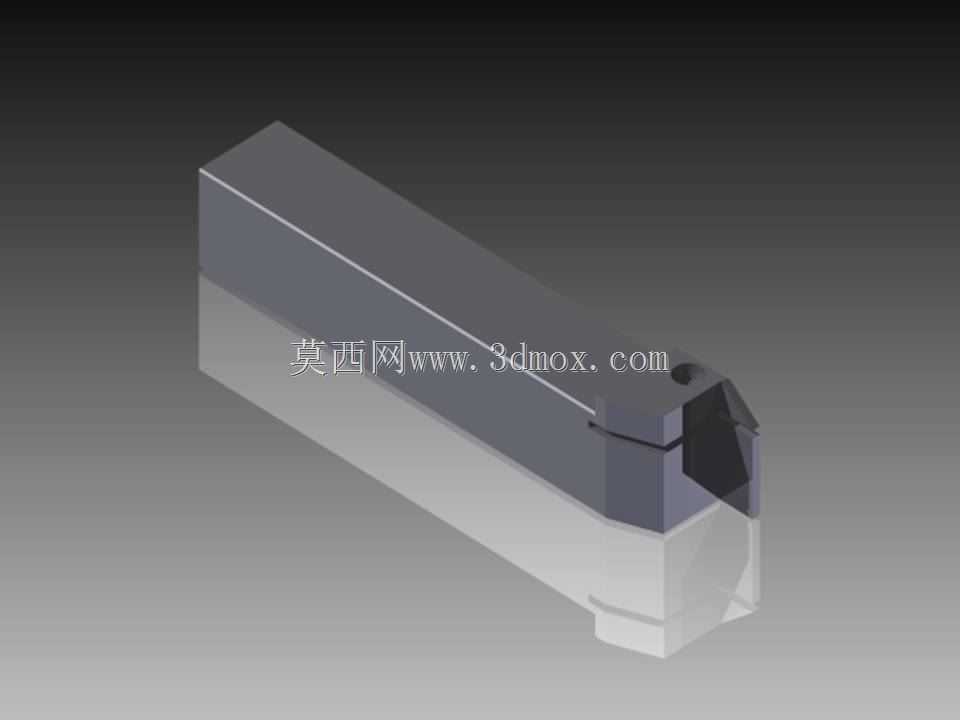

　　从结构思路看，刀杆头部采用压板式锁紧方式容纳菱形或三角形可转位刀片，刀片通过定位槽与刀垫贴合，螺钉从上方或侧向压紧，换刀时只需松开锁紧件即可转位或更换刀片，不需要整体拆卸刀杆。刀尖部位预留了断屑与排屑空间，切削液可沿刀杆上方或侧向流向刃口，在钢件粗车、不锈钢精加工以及有色金属高光切削中都能保持稳定排屑。刀杆底面与侧面为主要定位基准，安装时需清理刀塔槽内的切屑和磕碰痕迹，否则会造成刀尖高度偏差，直接影响外圆尺寸一致性。

　　实际产线中，这类刀杆常见于轴类零件批量加工、法兰盘端面车削、管件坡口加工以及自动线上下料的车削单元。粗加工工况侧重刀杆刚性与夹紧可靠性，需要关注压板螺钉的预紧力矩，防止重载断续切削时刀片位移；精加工工况则更强调刀尖中心高与重复定位精度，换刀片后通常要试切一段外圆，核对直径和锥度。刀杆头部的几何角度围绕主偏角、前角和后角布置，目的是在保证刃口强度的同时减小径向切削力，尤其在细长轴车削中，合理的主偏角能明显降低工件让刀。

　　建模时需要把方柄夹持段、头部刀槽、刀片定位面、锁紧螺钉孔和冷却通道作为关键特征处理。方柄的长宽高决定了与刀塔的安装边界，头部宽度则关系到相邻工位刀具是否干涉；在多刀位刀塔上布置时，还要模拟换刀旋转轨迹，确认刀杆与卡盘、尾座、工件台阶之间留有安全间隙。刀尖点相对刀杆基准面的高度要与车床主轴中心匹配，偏差过大时会引起后角变化、表面粗糙度恶化甚至崩刃。

　　结构细节上，刀垫承担刀片支承和保护刀杆本体的作用，能吸收部分切削冲击；锁紧螺钉的螺纹孔位置需避开高应力区，头部过渡处保留圆角以减少应力集中。长条形刀体采用整体方钢思路，外形简洁但刚性路径明确，切削力从刀片经刀垫、刀杆头部、方柄最终传到刀塔，配合面越少，刚性闭环越短。对于需要频繁换型的柔性产线，这种标准化刀杆还能统一刀塔槽位、减少专用工装数量，使刀具准备、对刀和备件管理更加规范。

　　在维护层面，车间使用中应重点检查刀槽定位面是否有压痕、螺钉是否伸长、刀垫是否开裂，并在装刀前确认刀片底面无切屑嵌入。三维结构评审时，可通过剖切观察锁紧件与刀片、刀垫的接触关系，也可结合刀塔装配模型检查刀具干涉和安全退刀空间。整体来看，该结构并不追求复杂外形，而是围绕定位基准、夹紧力传递、悬伸刚性和换刀效率展开，适合作为车削刀具系统设计、刀塔布局校核以及加工工艺规划的参考结构。
