手臂骨外固定支架医疗装置结构设计

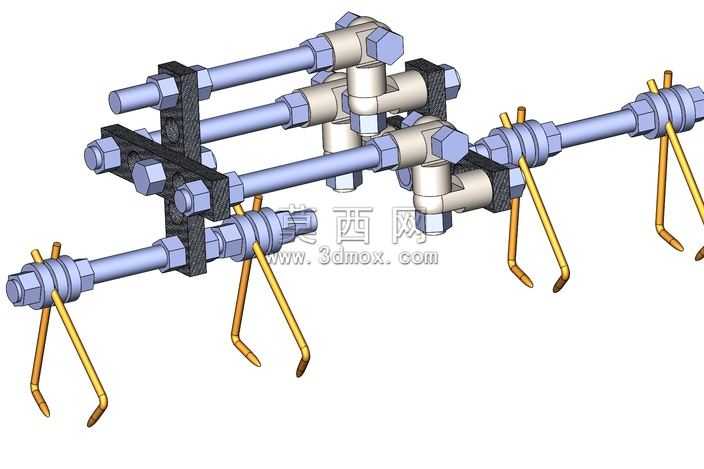

本作品为手臂骨外固定装置的三维建模成果，建模过程中严格遵循骨科外固定器械的结构逻辑与使用需求，采用参数化建模方式完成全零件的构建与装配。首先针对装置的核心支撑结构，即多根平行排布的金属调节杆进行建模，精准还原杆身的螺纹段与光杆段的尺寸比例，确保杆体既具备足够的结构强度，又可实现灵活的长度调节功能，适配不同患者的手臂骨骼固定跨度需求。针对连接固定夹块部分，建模时还原了夹块的分体式锁紧结构，通过对夹块内孔、锁紧螺栓安装位的精准尺寸定义，保证夹块可同时抱紧多根调节杆，实现杆体位置的灵活调整与可靠锁止，夹块表面的防滑纹理结构也通过细节建模完整呈现，提升模型的真实还原度。针对穿骨固定针的夹持结构，建模时还原了针夹的万向调节特性，通过对铰接结构、锁紧旋钮的细节刻画，保证固定针可根据骨骼穿入位置调整任意角度，满足临床使用中不同骨折复位角度的固定需求。材质渲染阶段，为调节杆、锁紧螺栓、针夹等金属部件赋予哑光不锈钢材质，还原医用金属器械的低反光、高质感的表面特性，为夹块的防滑接触部分赋予黑色工程塑料材质，通过材质区分清晰展现不同部件的功能分区，固定针部分采用亮面金属材质搭配端部的钝头处理，还原医用固定针的安全结构设计。整体装配过程严格遵循实际器械的装配逻辑，通过同轴、平行、锁紧配合等装配约束，完整还原装置的调节自由度，所有活动连接部位均预留合理的装配间隙，既保证模型的装配合理性，也可直观展示装置的调节原理。设计过程中充分考量外固定器的临床使用需求，整体结构采用模块化设计思路，各部件均可单独拆卸替换，多杆平行的支撑结构可提供稳定的三维固定支撑，避免固定后出现骨骼移位问题，同时可调节的结构设计可在骨折康复过程中根据恢复情况微调固定力度与位置，兼顾固定稳定性与康复适应性。
