带键槽螺纹段传动齿轮混合轴结构

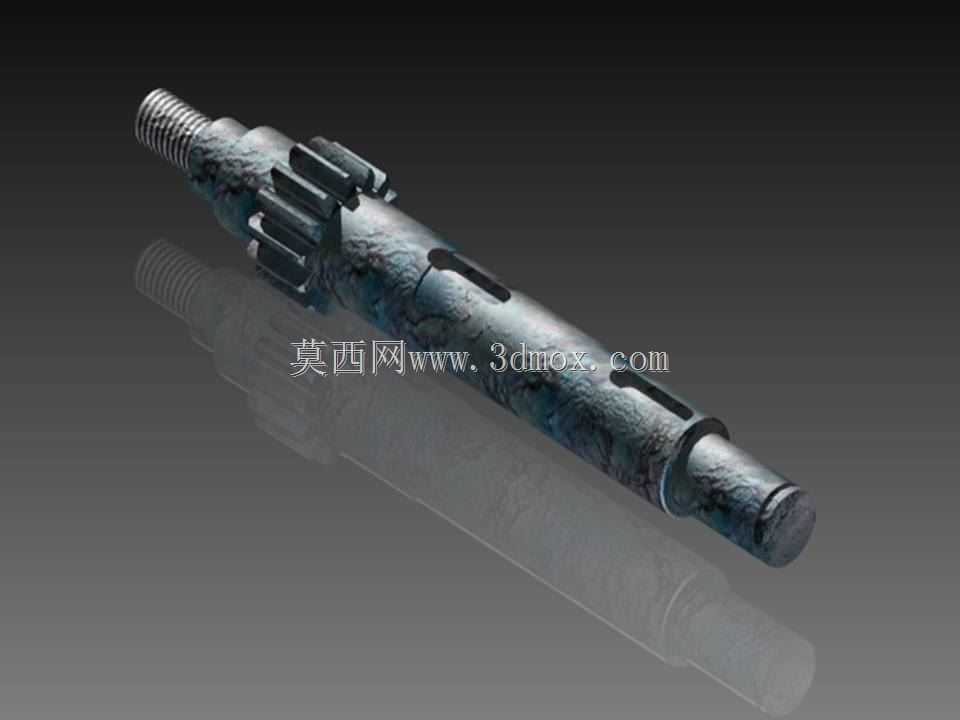

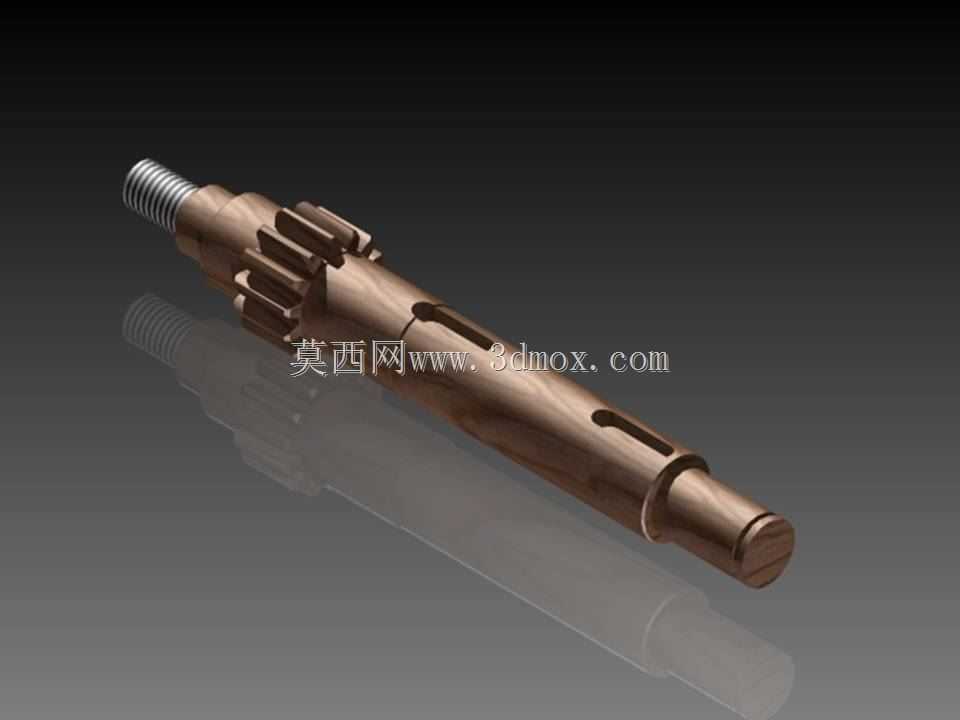

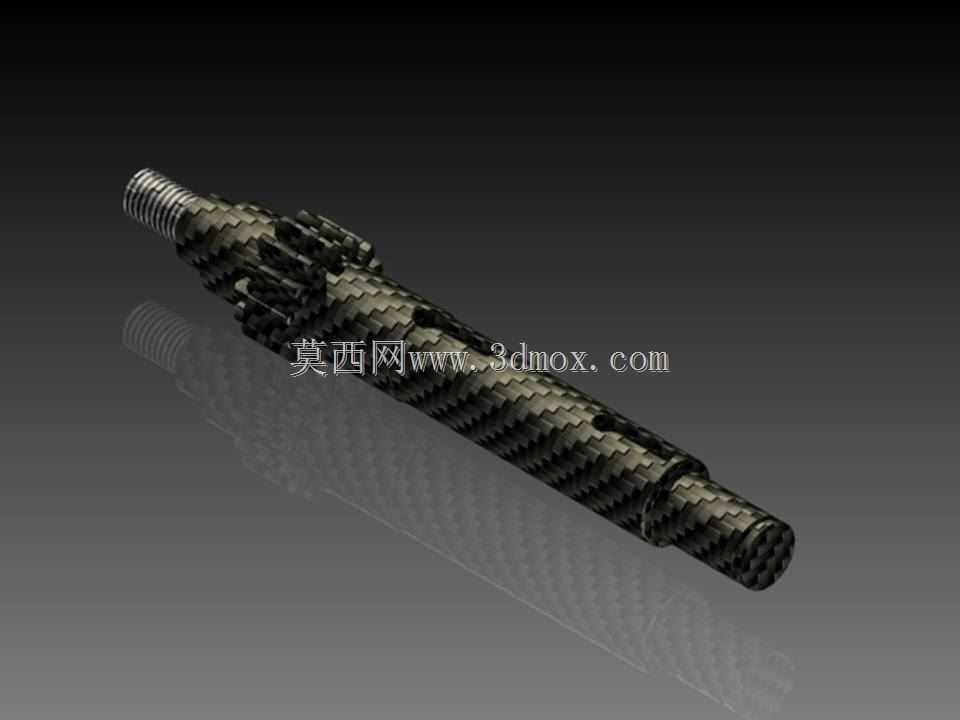

　　这款轴类传动零件集成了齿轮啮合传动、扭矩传递、轴向定位与端部连接多重功能，在小型动力传输场景中应用广泛，常见于手持电动工具、小型输送设备的动力输入端、精密进给机构的传动链路中，承担着把电机输出的旋转扭矩平稳传递到执行端的核心作用，区别于普通光轴，它把传动齿轮直接集成在轴体上，省去了齿轮与轴的装配环节，能有效避免装配间隙带来的传动回差，提升传动精度。从结构设计来看，轴体沿轴向依次分布着外螺纹连接段、齿轮啮合段、两处键槽安装位、光轴支撑段与端部定位轴头，各段轴径采用阶梯式过渡，过渡位置均做了圆角卸荷处理，能有效降低应力集中系数，避免轴件在交变载荷下出现疲劳断裂。外螺纹段主要用于安装锁紧螺母，实现轴上配套零件比如轴承、挡圈的轴向锁紧固定，

　　螺纹精度选用中等公差等级，既保证锁紧可靠性，又不会给装配带来过高难度。集成的齿轮段采用直齿结构，齿形参数经过啮合校验，齿顶圆、齿根圆与轴体的同轴度控制在合理公差范围内，齿面做了等厚处理，保证啮合时接触面积均匀，减少偏磨情况，适合中低转速、中等扭矩的传动场景，相比分体式齿轮与轴的组合，一体结构的同轴度更容易保证，高速运转时的动平衡表现更好，能降低运转时的振动与噪音。两处键槽分别布置在齿轮段两侧的轴颈位置，其中靠近螺纹段的键槽用于和动力输入端的带轮或者联轴器连接，输入扭矩，靠近端部轴头的键槽用于和执行端零件连接输出扭矩，键槽的宽度、深度都按照标准平键的配合尺寸设计，键槽的位置度公差经过严格控制，保证装配时平键能顺利装入，

　　同时传递扭矩时不会出现键侧受力不均的情况。光轴支撑段是轴承安装位，轴径尺寸与常用深沟球轴承的内孔尺寸匹配，表面粗糙度要求高于其他轴段，保证轴承内圈与轴颈的配合紧密，不会出现跑内圈的情况，支撑段的长度根据所选轴承的宽度设计，预留了适当的轴向间隙，避免轴承运转时受热膨胀出现卡滞。端部定位轴头直径小于支撑段轴径，主要用于安装时的轴向导向，也可配套轴用挡圈实现端部零件的轴向定位，轴头端面做了倒角处理，方便装配时零件顺利导入，不会刮伤配合零件的内孔表面。从安装边界来看，这款轴件的总长度适配小型传动箱体的内部安装空间，最大外轮廓为齿轮段的齿顶圆直径，安装时需要保证两个支撑轴颈的同轴度，箱体上对应的轴承安装孔要满足同轴度要求，

　　否则会造成轴件运转卡滞、轴承过早磨损。设计时充分考虑了加工工艺性，所有轴段都采用回转体结构，适合车削加工一次装夹完成大部分外圆加工，齿轮段可采用滚齿工艺加工，键槽采用铣削加工，各加工面的退刀槽、越程槽都做了标准化设计，不需要特殊刀具就能完成加工，降低了加工成本。在实际使用中，这类集成齿轮的轴件需要配合合适的润滑条件，齿轮啮合位置要定期加注润滑脂，减少齿面磨损，支撑轴承位置要做好密封，避免粉尘、杂质进入轴承内部影响使用寿命。轴件的材质通常选用中碳结构钢，经过调质处理获得合适的芯部韧性，齿面如果有更高耐磨要求可做高频淬火处理，提升齿面硬度，延长使用寿命。在传动链路设计中选用这类一体齿轮轴，能减少装配零件数量，简化整体结构，缩小传动机构的整体体积，对于空间受限的小型设备来说非常适用，同时减少了装配环节的误差累积，提升整个传动系统的可靠性，降低后期维护的复杂度，不需要定期检查齿轮与轴的连接松动情况，只要定期检查润滑与轴承磨损情况即可。
