精密传动用组合式齿圈链轮结构设计

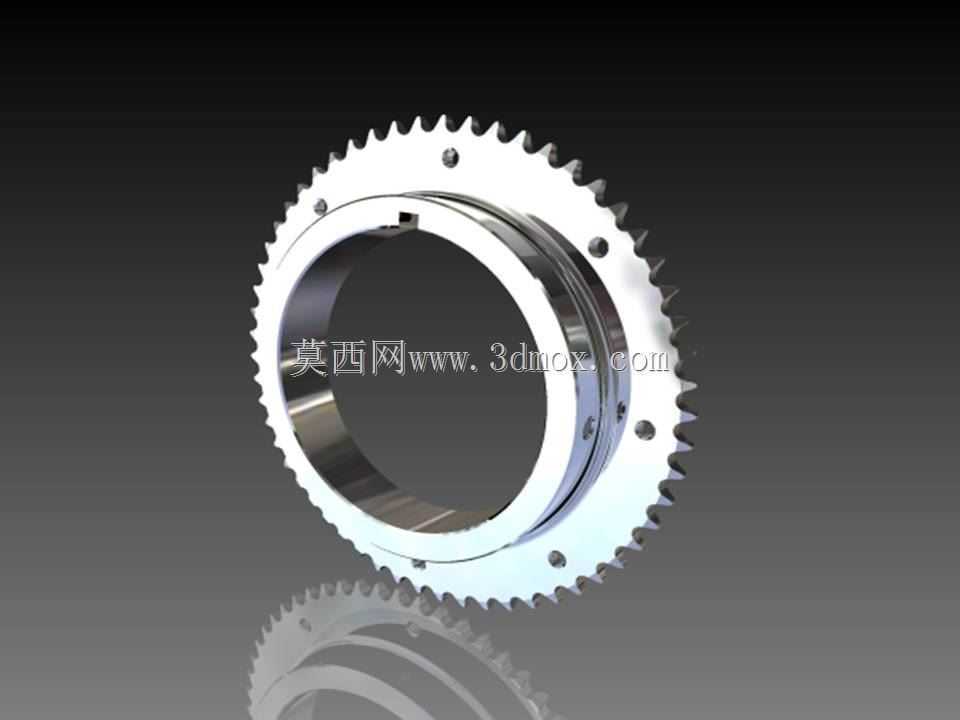

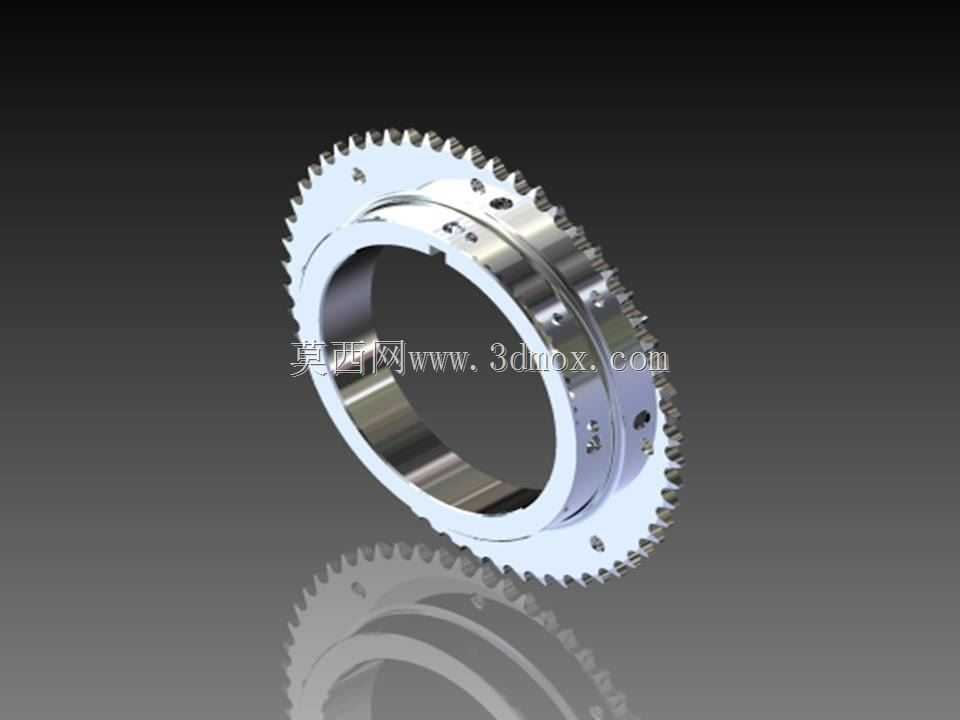

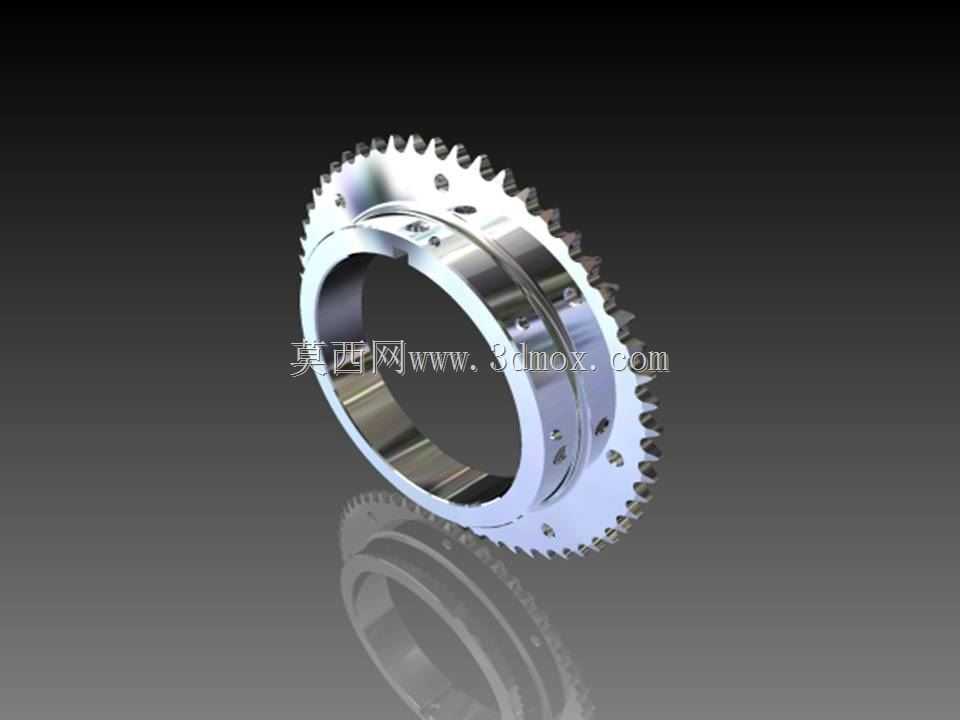

　　在各类需要精准同步传动、大扭矩传递的工业设备场景中，链轮是链传动系统里直接与链条啮合传递动力的核心零件，本次呈现的组合式齿圈链轮结构，针对重载、高精度传动需求做了针对性的结构优化，区别于传统一体式链轮，该结构采用分体组合设计，将外圈啮合齿部与内圈安装基体做了功能分区，既满足齿部的耐磨啮合要求，也兼顾了内圈安装定位的精度保持性。

　　从实际应用场景来看，这类链轮常出现在自动化生产线的输送链驱动端、机床主轴的分度传动机构、重型输送设备的动力传递单元，以及需要精准定比传动的特种装备中，相比带传动，它不会出现打滑丢转的问题，相比纯齿轮传动，它对安装中心距的适配范围更广，能在多轴长距离传动场景下保持稳定的传动比，尤其适合车间内多工位联动的输送线，以及需要长期连续运转的工业设备动力传输环节。

　　在功能特性设计上，该链轮的外圈轮齿采用了渐开线齿形修形处理，齿面做了均匀的硬化层设计预留，能在与链条滚子啮合时减少冲击载荷，避免齿面过早出现点蚀、磨损问题；轮齿之间的齿槽深度与齿根圆角做了优化，既保证链条滚子能顺利啮入啮出，也能降低齿根处的应力集中，在承受瞬时冲击扭矩时不会出现断齿风险。链轮本体上均匀分布的多组安装定位孔，分为销钉定位孔与螺栓紧固孔两类，定位孔采用小间隙配合设计，装配时能保证齿圈与安装基体的同轴度控制在极小公差范围内，避免运转时出现径向跳动，导致链条抖动、跳齿问题；紧固孔采用沉头设计，螺栓锁紧后头部不会突出链轮端面，避免运转时与周边护罩、相邻零部件发生干涉。

　　从安装边界与尺寸设计逻辑来看，该链轮的内孔为大直径通孔设计，适配空心轴或者大直径主轴的安装场景，内孔端面设计有定位止口，与轴端的定位台阶配合时，能快速完成轴向定位，不需要额外调整轴向位置；链轮的整体厚度做了分区设计，齿部厚度略大于安装基体厚度，保证啮合时链条与齿面有足够的接触宽度，不会出现偏磨，而安装基体部分在保证结构强度的前提下做了轻量化的壁厚优化，既减少整体转动惯量，降低设备启动时的瞬时载荷，也能节省原材料成本。链轮的齿顶圆与齿根圆之间的过渡区域做了倒角处理，装配时能引导链条顺利挂入轮齿，不会出现卡滞问题；链轮两端面都做了平面度公差控制，安装后与轴肩、压盖的贴合面能保持紧密接触，运转时不会出现端面窜动。

　　在设计思路上，这类组合式链轮主要解决了传统一体式链轮磨损后需要整体更换、成本高、拆装麻烦的问题，当外圈齿部达到磨损极限后，只需要拆卸紧固螺栓更换外圈齿圈即可，内圈的安装基体可以长期重复使用，尤其适合大型重载传动场景，能大幅降低设备的后期维护成本与停机更换时间。同时，分体设计也能让齿圈与基体采用不同的材料工艺，齿部可以选用耐磨性能更好的合金材料做表面硬化处理，内圈基体可以选用综合力学性能更优的中碳钢做调质处理，兼顾不同部位的性能需求，避免一体式零件为了兼顾耐磨与韧性需要做复杂的整体热处理，导致零件变形、精度超标的问题。

　　实际选型应用时，需要注意该链轮的节距参数要与匹配的链条节距完全一致，齿部的齿数要根据传动比要求核算，安装时要保证两轴的平行度，避免链轮偏斜导致链条单侧磨损加剧；同时要预留出链条张紧机构的安装空间，因为链传动在长期运转后会出现一定的伸长量，需要定期张紧保证啮合稳定性。该链轮的安装孔分布圆直径是核心安装参数，设计时已经做了标准化的孔位排布，能适配多数标准规格的连接法兰与主轴安装接口，不需要额外做安装转接件，能直接替换同规格的传统一体式链轮，在设备升级改造场景下也能快速完成适配安装。
