长轴类零件一次性安装定位工装夹具

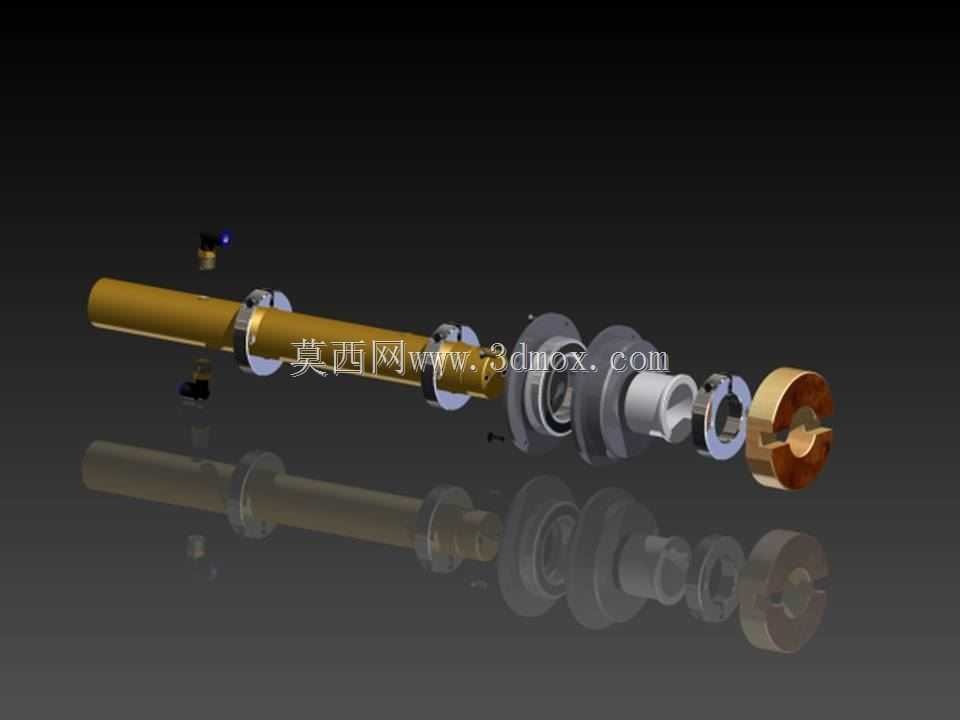

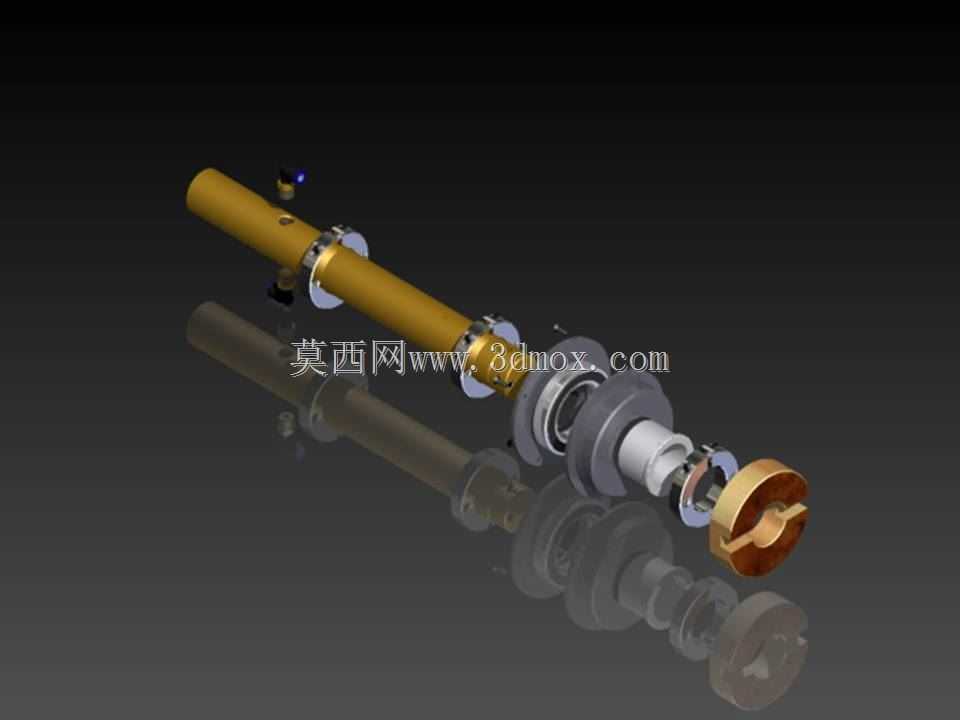

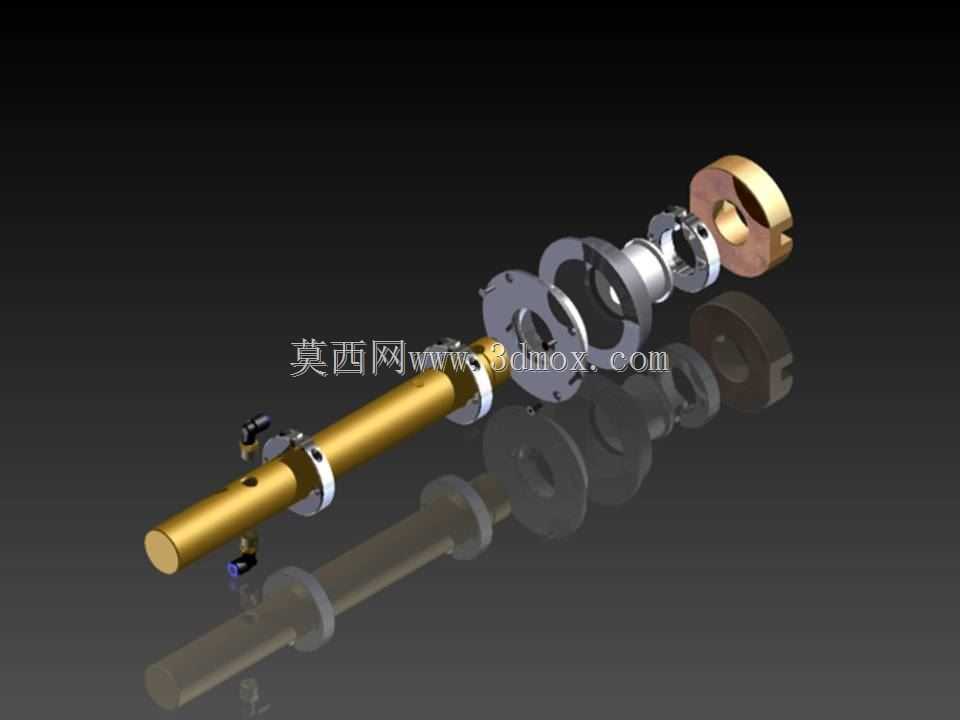

　　在轴类零部件的装配、检测、端面加工工序中，这类一次性安装夹具主要解决长径比偏大的圆柱类工件同轴定位偏差、装夹后工件挠度超差的问题，常见于通讯馈线组件、液压长缸筒、精密传动轴的批量预装工位，能避免多次装夹带来的基准偏移，尤其适配需要一次装夹完成多道端面工序的加工场景，不需要二次找正就能保证工件轴线与工装基准的同轴度要求。从结构布局来看，整套夹具沿工件轴向依次排布支撑、定位、锁紧三个功能段，靠近长圆柱工件的一端采用双法兰式滑动支撑结构，支撑环内孔与工件外圆采用小间隙配合，间隙值控制在0.02mm到0.05mm区间，既可以保证工件顺利穿入，又能限制工件径向的晃动量，两个支撑法兰的间距根据工件长径比调整，当工件长径比超过15:1时，

　　支撑间距设置为工件总长的三分之二，能有效抵消工件自重带来的中部挠曲变形，避免装夹后工件轴线出现抛物线形偏差。靠近夹具输出端的定位段采用阶梯式轴孔配合结构，定位止口与工件端部的定位轴颈采用H7/h6的过渡配合，保证工件轴向定位的重复精度，端部的快拆锁紧结构采用偏心凸轮式压块，不需要额外工具就能完成工件的锁紧与拆卸，压块的压紧面贴合工件端部的铜质挡圈端面，压紧力方向严格沿工件轴向，不会对工件产生径向分力，避免装夹过程中把工件顶弯。设计这套夹具的时候，首先要确认的是安装边界尺寸，整套夹具的总长根据适配工件的长度确定，最大外径不超过安装工位的回转直径限制，底部的安装基准面与设备工作台的T型槽间距匹配，

　　法兰连接端的螺栓孔位置与通用回转工作台的安装孔位完全对应，不需要额外制作过渡连接板就能直接固定在工作台面上。夹具的主体支撑轴采用45号钢调质处理，硬度控制在HB220-250，兼顾刚性与韧性，与工件接触的支撑环、定位衬套采用锡青铜材质，避免装夹过程中刮伤工件的外圆表面，端部的锁紧压块采用硬质阳极氧化铝合金材质，在保证压紧强度的同时降低整体重量，减少夹具自身重量对工作台回转精度的影响。在实际使用场景中，这类夹具不需要复杂的找正流程，操作人员只需要将长轴类工件从支撑端穿入，推到定位止口位置后扳动锁紧压块就能完成装夹，整个装夹过程耗时不超过10秒，相比传统的三爪卡盘装夹，效率提升4倍以上，

　　同时能避免三爪卡盘夹紧力过大导致的薄壁长轴工件变形问题。夹具的滑动支撑环采用可更换结构，针对不同外径的工件，只需要更换对应内径的支撑环和定位衬套就能快速适配，不需要更换整套夹具，大幅降低了多品种小批量生产场景下的工装成本。在装配精度控制上，夹具所有回转面的同轴度公差控制在0.01mm以内，定位端面与轴线的垂直度公差不超过0.008mm，保证装夹后工件的端面跳动、径向跳动满足后续工序的精度要求，即使是对同轴度要求较高的通讯同轴组件装配，也能满足信号传输对部件同轴度的精度要求。另外，夹具上预留了检测基准面，在工件装夹完成后，可以直接用百分表在基准面上打表检测装夹精度，不需要额外搭建检测基准，进一步压缩了工序准备时间。针对长轴工件加工时容易出现的共振问题，支撑环的内孔开设了微形阻尼槽，槽内填充阻尼脂，能吸收工件回转过程中产生的振动，避免加工表面出现振纹，提升端面加工的表面质量。整套夹具的结构没有复杂的传动部件，日常维护只需要定期清洁支撑环内孔、给锁紧凸轮的转轴加注润滑脂即可，维护成本极低，适合在生产线上长期连续使用。
