PCB板定位托盘夹具结构设计

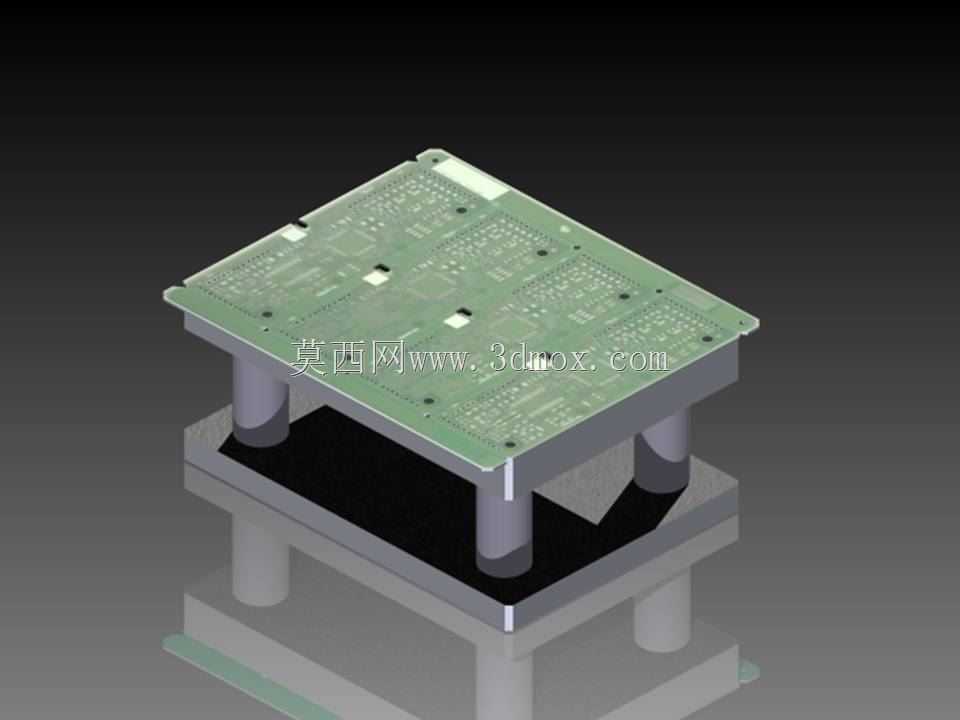

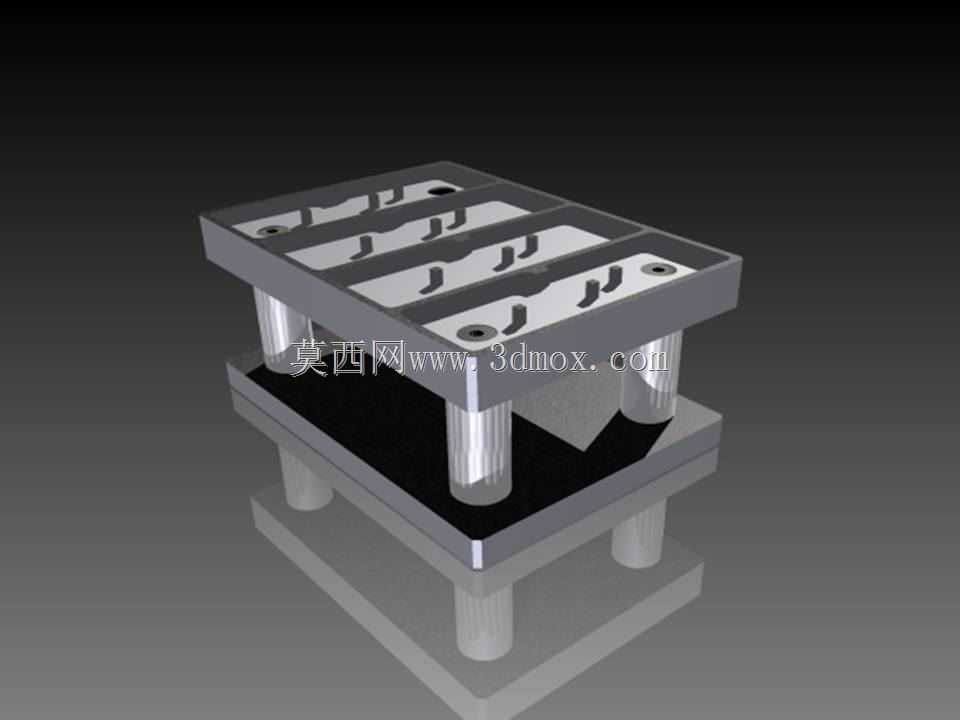

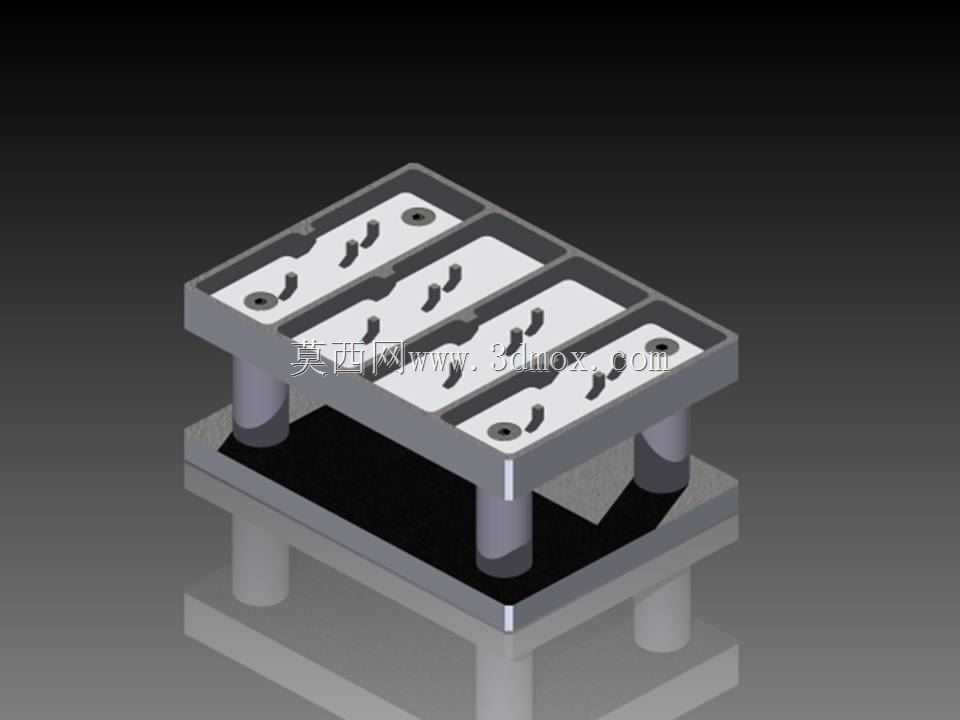

　　在电子制造SMT产线、电路板后段组装、三防涂覆、ICT测试等工序中，电路板的精准定位直接决定加工良率与生产节拍，这类托盘夹具正是为解决多工序流转中电路板定位偏移、装夹效率低的问题设计的载具。整套夹具采用上下双层板式支撑结构，下层为刚性安装基座，通过四根等高导向支撑柱连接上层载板，支撑柱与上下板的连接位置做了沉孔定位处理，装配后上下板平行度公差可控制在0.05mm以内，避免载板倾斜导致的电路板放置翘曲。上层载板按照待加工电路板的外形轮廓做了仿形限位设计，载板表面对应电路板非布线区域设置了多个真空吸附孔或者弹性压点位，不需要在电路板工艺边额外开设定位孔，就能适配无工艺边的异形电路板装夹，同时避开了电路板表面的贴片元件、接插件位置，防止装夹过程中刮伤元件或者造成焊点受力脱落。

　　从安装边界来看，下层基座的尺寸完全匹配标准SMT设备的轨道输送宽度，不需要对现有产线轨道做改造就能直接上线使用，基座底部设置了统一的定位销孔，可与设备工作台的定位销快速配合，换型时只需要更换上层载板就能适配不同型号的电路板，换型时间相比传统定制夹具缩短60%以上。支撑柱采用耐磨工程塑料或者硬质阳极氧化铝材质，长期反复使用不会出现磨损掉屑的问题，避免碎屑掉落到电路板表面造成焊接短路隐患。载板表面做了防静电处理，表面电阻控制在10^6到10^9欧姆区间，可快速导走生产过程中产生的静电，防止静电击穿电路板上的精密芯片。

　　设计过程中优先考虑了工序兼容性，这套夹具不仅可以用于SMT贴片工序的电路板承载，还可以直接流转到波峰焊、回流焊工序，载板材质可承受260摄氏度以内的持续高温，不会在焊接高温下出现变形、释放挥发性物质的问题。在涂覆工序中，载板对应电路板需要遮蔽的金手指、接插件位置做了凸台遮挡设计，不需要额外贴高温胶带做遮蔽，直接放置电路板就能完成非涂覆区域的防护，大幅减少辅助工序的人工耗时。针对小批量多品种的生产场景，上层载板采用模块化设计，可根据不同电路板的Gerber文件快速加工替换，基座部分可通用，大幅降低多品种生产的工装制造成本。

　　夹具的定位精度方面，载板上的仿形限位槽与电路板外形的配合间隙控制在0.1mm以内，配合载板表面的弹性定位销，可将电路板的重复定位精度控制在0.08mm以内，完全满足高精度贴装、自动插件、飞针测试等工序的定位要求。上下板之间预留了足够的避让空间，对应电路板背面的凸起元件、焊接引脚位置做了下沉避空，电路板放置后不会出现背面元件被顶起导致的板面翘曲，保证焊接时板面与锡波的接触高度一致，减少虚焊、连焊的不良率。日常维护时，整套夹具可快速拆解，支撑柱与上下板采用快拆式连接，不需要专用工具就能完成载板更换与清洁，适配电子制造车间快节奏的生产维护需求。在手工组装工序中，这套夹具也可以作为工作台定位载具使用，基座底部可加装防滑脚垫，放置在工作台面不会滑动，操作员不需要手扶电路板就能完成插件、拧螺丝、焊接等操作，降低手工操作的劳动强度，提升组装一致性。
