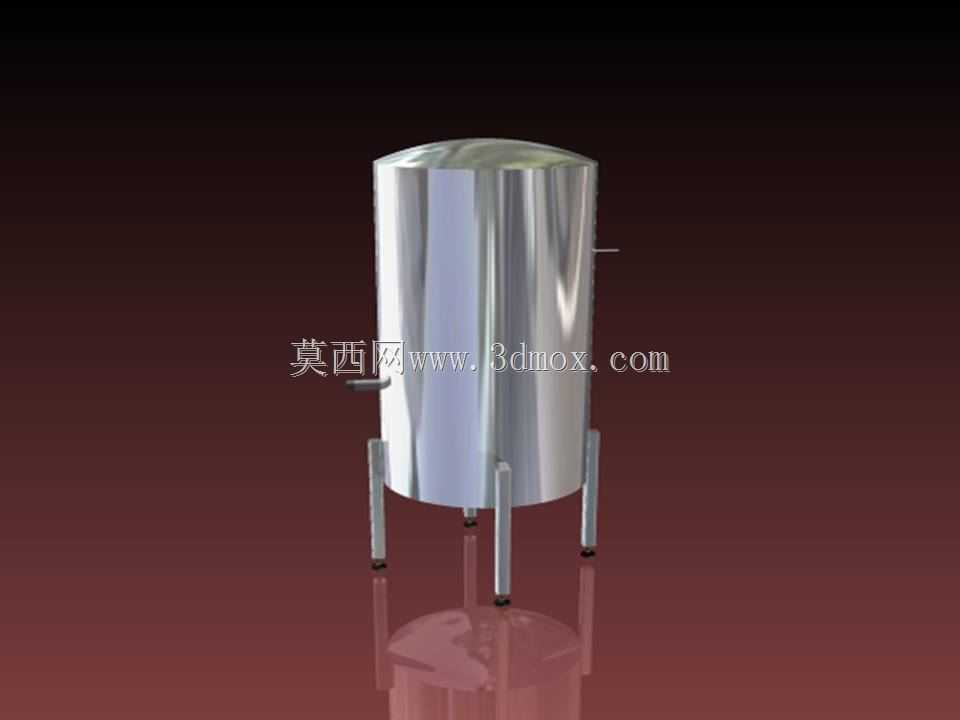

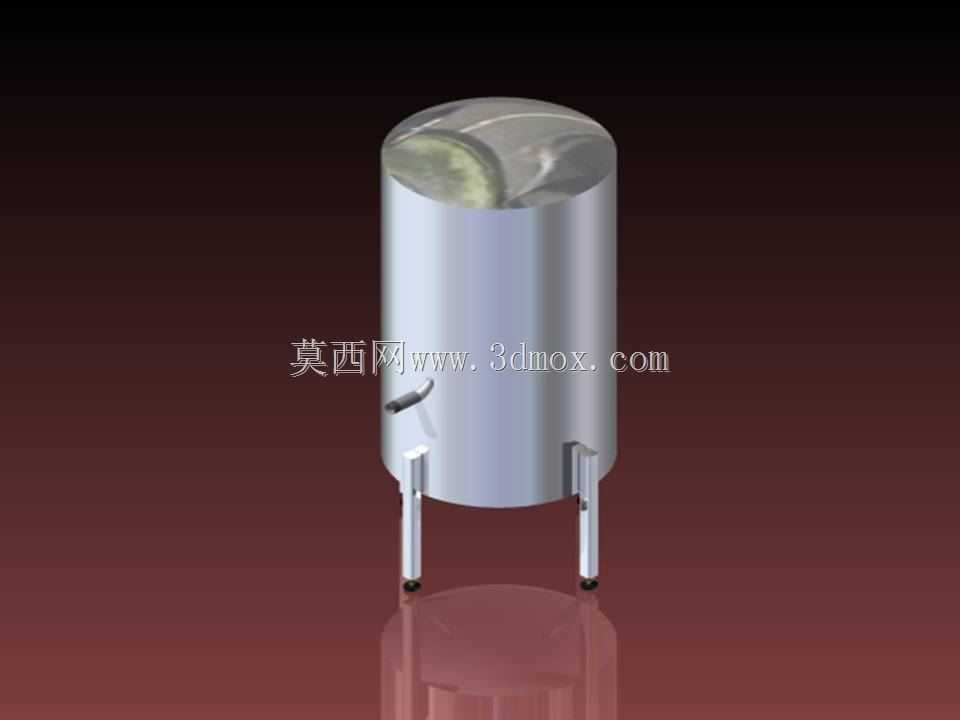

立式支腿圆柱形储水罐体结构设计

　　这款立式圆柱储水罐体的设计，首先要匹配中小型生产场景的储水需求，常见于小型加工生产线的工艺水循环暂存、实验室集中供水单元、商用净水设备的储水环节，也可适配小型暖通系统的膨胀补水储水工位，区别于大型卧式储罐的大储量定位，该结构主打小空间垂直安装的适配性，在占地面积受限的车间边角、设备夹层区域都能完成布设。

　　从功能实现层面看，罐体主体采用等径圆柱结构，相比异形罐体，圆柱壁面的环向受力更均匀，在承受内部静水压时不会出现局部应力集中的问题，日常储水工况下无需额外做壁面加强筋结构就能满足常规0.3MPa以内的静压承载要求。罐体顶部采用平盖封板设计，封板与筒壁采用满焊连接，既可以预留进水口、溢流口、液位计安装位的加工余量，也能避免敞口结构带来的水质落尘污染问题，封板边缘做了小圆弧过渡处理，避免焊接应力集中导致的焊缝开裂隐患。

　　支撑结构采用三根均匀分布的圆柱支腿，支腿沿罐体底部圆周120°等分布设，相比四支腿结构，三支撑的设计对安装地面的平整度要求更低，不会出现因地面不平导致的支腿悬空、罐体附加弯矩的问题，每根支腿底部都设置了圆形防滑脚垫，既可以增大与地面的接触摩擦力，避免罐体受外力碰撞时出现滑移，也能隔绝地面潮气对支腿底端的腐蚀，延长支撑结构的使用寿命。支腿与罐体底部的连接采用角焊缝围焊，焊接位置做了局部加厚的衬板，分散支腿承载时对罐底的局部压应力，避免长期满载状态下罐底出现局部凹陷变形。

　　设计过程中首先确定的是安装边界参数，罐体整体外径控制在600mm量级，总高度（含支腿）控制在1200mm区间，支腿高度预留200mm的底部操作空间，方便后期在罐底安装排污阀、检修底部焊缝，这个尺寸参数下，罐体满载储水量在250L左右，刚好匹配单台小型加工设备的日循环用水量，不会出现储量过大导致的水体长时间滞留变质问题，也不会因储量不足需要频繁补水。筒壁厚度选取2mm的食品级不锈钢板材，卷制焊接后做内外壁抛光处理，内壁抛光粗糙度达到Ra0.8级别，减少壁面水垢附着，降低日常清洗维护的难度，外壁做拉丝处理，兼顾耐腐蚀性与外观整洁度。

　　罐体侧面预留的侧装接口位于筒体中下部位置，距离罐底150mm高度，这个位置既可以避开底部沉积的水垢层，也能保证罐体低液位时依然可以正常出水，接口采用标准外螺纹结构，方便后期对接不同管径的出水管道，无需额外做转接法兰。罐底设计为微锥底结构，锥度控制在1:50，最低点正对排污口安装位，排污时可以完全排空罐内的积水与沉积杂质，不会出现积液残留导致的内壁锈蚀、微生物滋生问题。

　　在建模过程中，所有焊接位置都预留了1.5mm的焊接收缩余量，卷制筒体的板材展开长度计算时考虑了板材厚度带来的中径差，避免卷制后出现直径超差、封板无法装配的问题。支腿的长度公差控制在±0.5mm以内，保证安装后罐体的垂直度偏差不超过1/1000，避免长期满载时重心偏移导致的支腿受力不均。整体结构没有多余的装饰性部件，所有外露棱角都做了R3以上的圆角倒钝处理，避免安装维护过程中出现磕碰划伤的安全隐患。

　　实际选型应用时，该罐体可以根据使用场景调整接口的数量与位置，如果用于药剂溶液存储，可在筒体侧部加装液位视窗，实时观测内部液位高度；如果用于高温水体存储，可在筒壁外部加装保温层，预留保温层的安装间隙。支撑结构也可根据安装需求调整支腿长度，若需要落地式安装可直接取消支腿，将罐底直接固定在预埋基础上，适配不同的现场安装条件。
