工业级E2280运动控制箱体结构设计

　　这款E2280控制箱体的结构设计，完全围绕工业现场多轴运动控制的实际部署需求展开，从安装适配到接口布局都贴合产线集成的实操逻辑。日常在自动化产线、非标专机改造场景里，这类控制器常作为下位机核心单元，承担步进、伺服轴的脉冲输出、速度闭环调节、IO信号交互的核心职能，区别于板卡式控制方案，一体化箱体的设计能直接适配机柜内导轨安装或者壁挂式固定，不需要额外设计防护外壳，能大幅缩短现场集成的装配周期。

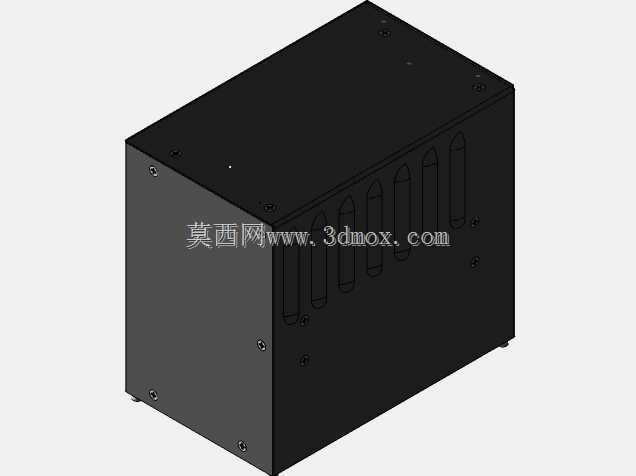

　　从外形结构来看，整体采用方正的金属折弯箱体，边角做了圆弧包边加固处理，前面板采用下沉式嵌装设计，边缘做了蓝色密封胶条的预留槽位，能满足IP40以上的现场防护要求，避免车间内的金属碎屑、切削液雾侵入内部电路。箱体的安装边界做了充分的冗余设计，两侧预留了标准的M4安装孔位，既可以配合L型支架固定在电控柜内的安装梁上，也能直接通过背部的挂孔实现壁挂安装，垂直安装时的散热间隙预留不小于20mm，能保证长时间满负载运行时的热量自然散出，不需要额外加装散热风扇，减少了后期维护的易损件更换需求。

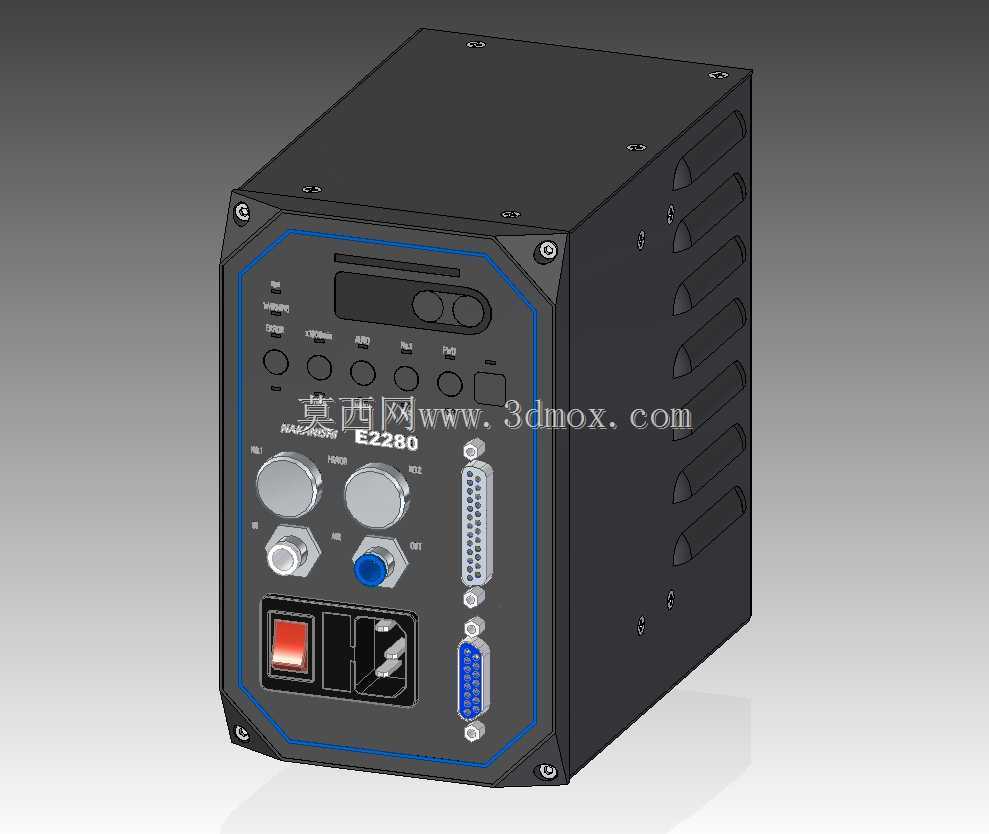

　　前面板的接口布局完全按照现场接线的操作逻辑排布，最上方预留了状态显示屏与操作按键的安装位，能直接显示当前各轴的运行速度、报警代码、IO端口状态，不需要外接上位机就能完成基础的参数调试。旋钮与接口区域做了明确的功能分区：左侧布置了电源开关、模式切换旋钮、急停复位按钮，操作时能快速触达，不需要在密集的接口里寻找控件；右侧分层布置了DB型通讯接口、VGA类显示接口、航空插头式外接端口，不同功能的接口间距预留了足够的接线空间，即使是带屏蔽层的粗线缆插接，也不会出现相邻接口互相干涉的情况。面板上的蓝色接口为速度调节的专用校准端口，配合旁边的电位器旋钮，能在现场调试时直接手动调整轴的运行速度，不需要连接软件就能完成基础的速度匹配，大幅缩短现场调试的耗时。

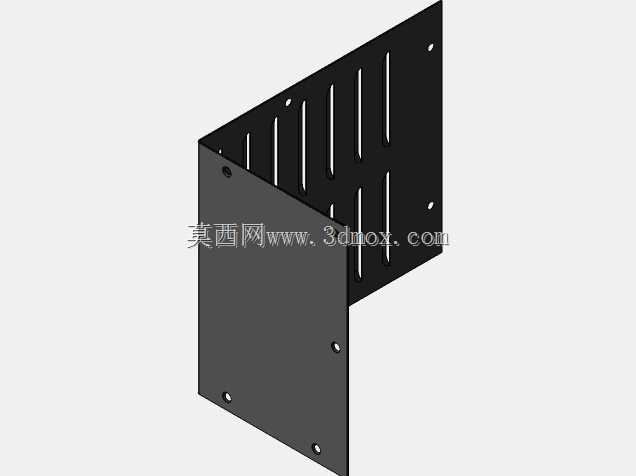

　　设计过程中充分考虑了工业现场的电磁兼容需求，箱体采用1.5mm厚的冷轧钢板整体折弯成型，拼接处做了导电氧化处理，能形成连续的电磁屏蔽层，避免车间内变频器、焊接设备的电磁干扰影响控制信号的稳定性。内部的PCB安装位预留了三层导轨槽，能根据功能需求扩展不同的IO板卡、通讯板卡，不需要重新修改箱体结构，通用化的安装位设计能覆盖从单轴到四轴的不同控制需求，减少了不同规格产品的箱体开模成本。箱体侧面做了一体式的散热筋结构，既提升了箱体的结构强度，避免安装挤压时出现变形，也增大了箱体的散热面积，让内部功率元件的热量能快速传导到箱体表面散出，满负载运行时箱体表面温度能控制在45摄氏度以内，符合工业设备的长期运行温度要求。

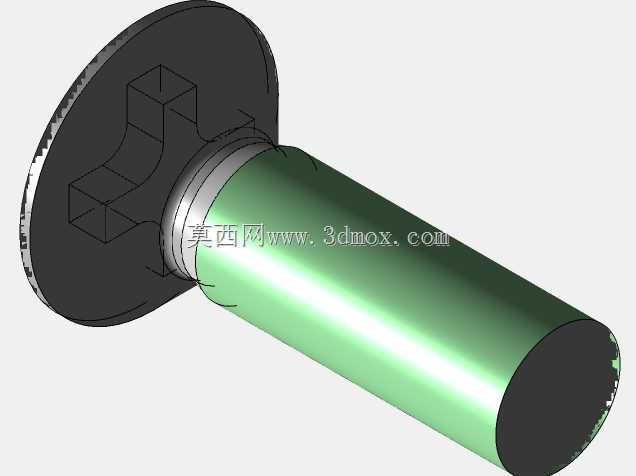

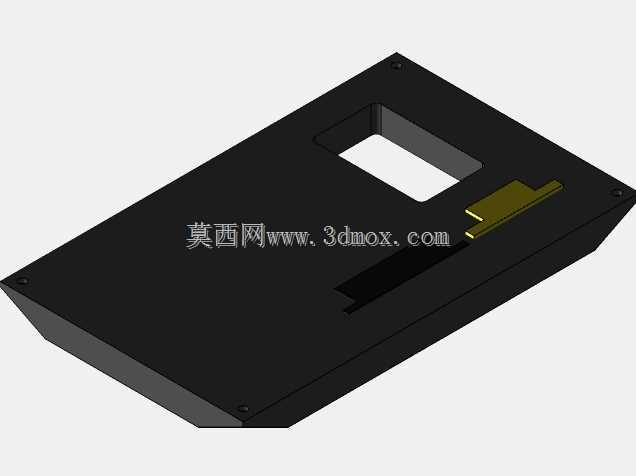

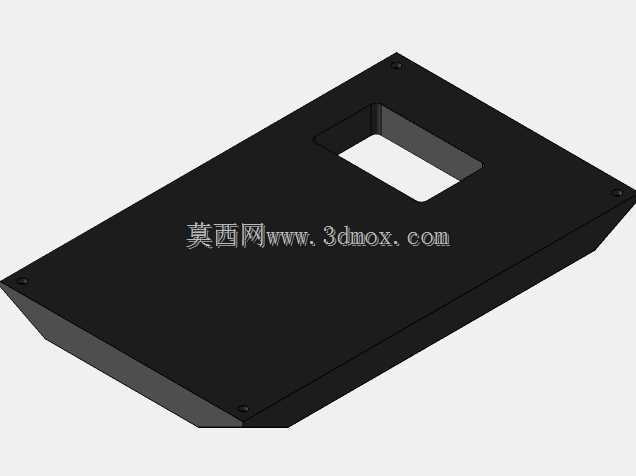

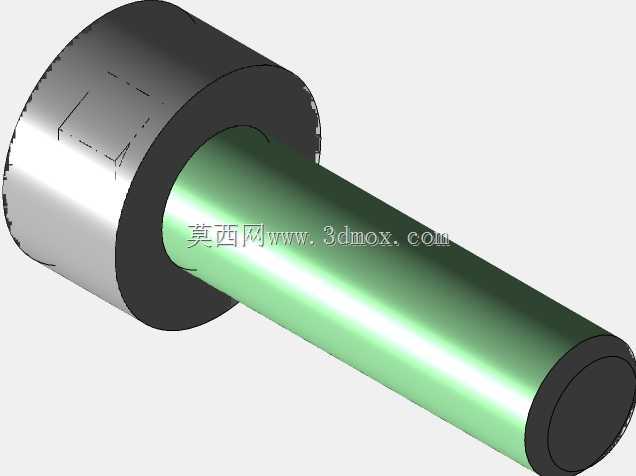

　　在接线维护的设计细节上，箱体的上盖采用快拆式螺丝固定，只需要拧下四个边角的固定螺丝就能打开上盖完成内部板卡的更换与接线，不需要将整个箱体从安装位拆下，后期维护时能大幅缩短停机时间。所有对外接口的丝印位置都做了下沉处理，长期使用不会因为摩擦导致标识磨损，现场接线时能快速对应端口定义，减少接错线的概率。电源接口处预留了保险管的安装位，出现过流情况时能直接在面板处更换保险管，不需要拆开箱体排查故障，进一步降低了现场维护的操作门槛。
