台式支架式数码显微观测装置结构设计

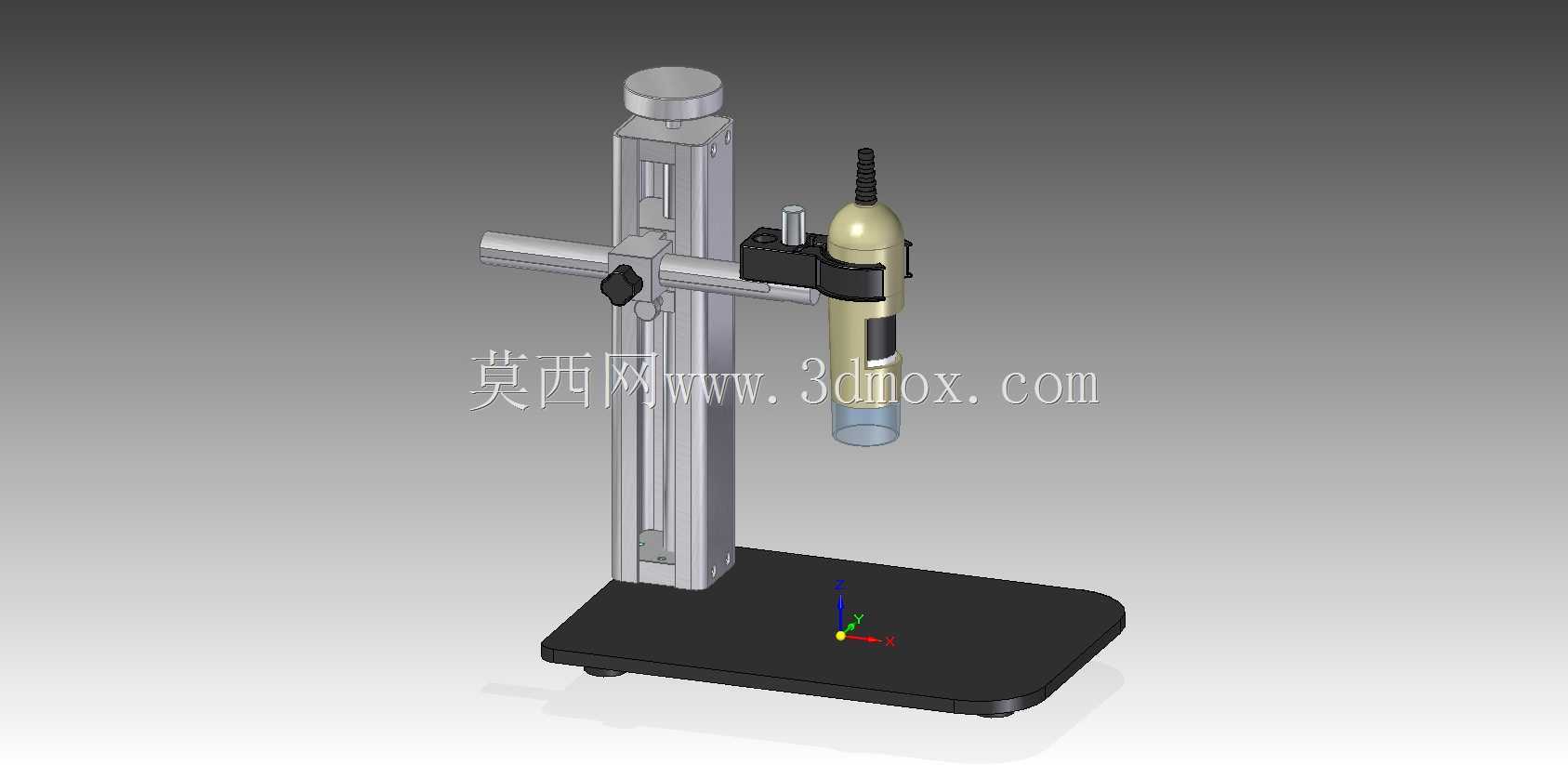

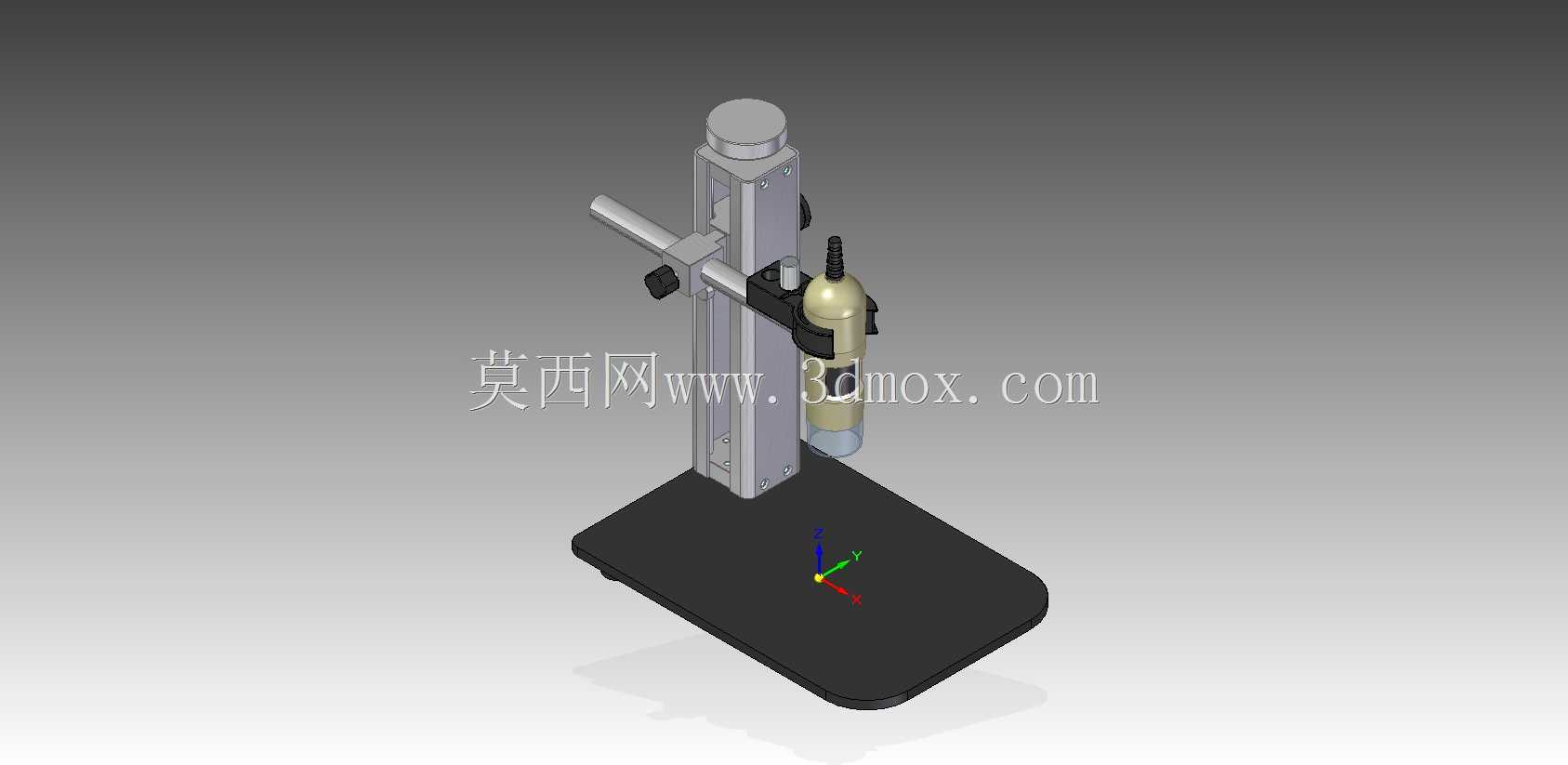

　　这套台式数码显微观测装置，核心面向电子元器件焊点检测、精密五金件毛刺查验、纺织纤维形貌观察、印刷网点校验这类需要近距离放大观测的作业场景，区别于传统手持显微镜的操作局限，整套结构通过立式支撑结构解放操作人员双手，能让观测过程的焦距稳定性提升一个量级，避免手持晃动带来的成像模糊问题。从结构设计逻辑来看，底座采用大长宽比的圆角矩形铸铁配重结构，整体重心完全落在底座支撑面范围内，即便横臂伸出到最大行程位置，整套装置也不会出现侧翻风险，底座表面做哑光喷塑处理，避免环境光线反射干扰镜头成像，底座上预留的标准安装孔位，可适配不同规格的载物台、工件固定夹具，满足不同尺寸被测件的装夹需求。立式立柱采用阳极氧化铝合金型材加工，

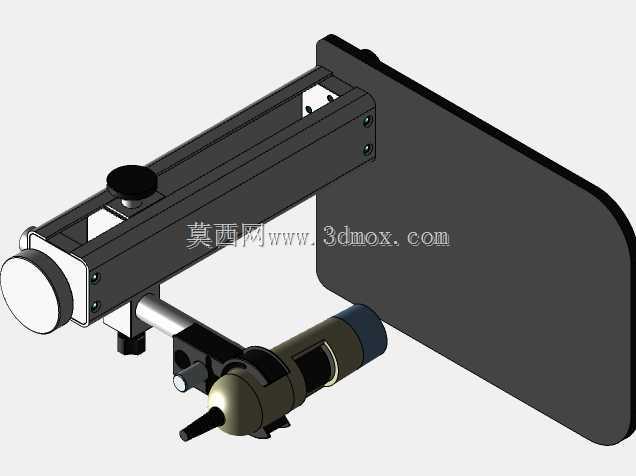

　　表面做硬质氧化处理提升耐磨性能，立柱上加工有等距的调节齿槽，配合横臂的锁紧旋钮，可实现横臂高度方向的无级调节，调节行程覆盖从贴近底座表面到距离底座320毫米的区间，能容纳不同高度的被测工件，横臂本身采用可伸缩式方管结构，水平方向调节行程可达180毫米，可将镜头调整到底座上方任意观测点位，无需反复挪动被测工件。镜头夹持部位采用快拆式抱箍结构，抱箍内圈贴有防滑橡胶垫，既能适配不同直径的数码镜头筒，也能避免锁紧过程中刮花镜头外壳，抱箍与横臂的连接部位带有角度调节转轴，可实现镜头垂直方向±45度的角度偏转，满足工件斜面、内壁这类特殊位置的观测需求，转轴部位带有阻尼垫圈，调整到任意角度都能保持位置固定，不会出现镜头下滑移位的问题。

　　整套装置的尺寸边界控制非常紧凑，底座长宽尺寸为260毫米×180毫米，立柱总高度为380毫米，放置在常规实验台、生产线上位工位台面上不会占用过多操作空间，整体重量控制在4.2公斤，单人即可完成挪动换位，适配多工位轮流使用的作业需求。在实际使用过程中，操作人员只需将被测工件放置在底座承载面上，先松开立柱锁紧旋钮调整横臂到大致高度，再松开横臂伸缩锁钮调整镜头水平位置对准被测区域，最后微调镜头调焦环即可获得清晰的成像画面，所有调节旋钮都采用大尺寸滚花设计，佩戴劳保手套也能完成锁紧、松开操作，适配生产现场的操作习惯。镜头的供电与数据传输线路可沿着立柱侧面的走线槽排布，避免线路垂落干扰工件放置，走线槽采用卡扣式盖板设计，后期更换镜头、

　　调整线路走向时无需拆解主体结构即可完成操作。这套结构在设计时充分考虑了不同使用场景的适配性，比如在电子维修工位使用时，可在底座上加装恒温加热台适配电路板拆焊观测；在实验室做材料观测时，可更换更高倍率的镜头组件，抱箍结构的通用夹持范围可兼容市场上绝大多数筒式数码镜头，无需额外加工转接件；在生产线上做产品抽检时，可在横臂上加装辅助光源固定位，补光灯的角度可随镜头同步调整，保证观测区域光照均匀，避免阴影遮挡检测区域。结构的所有活动连接部位都设计有防尘密封胶圈，长期在多粉尘的生产车间使用也不会出现调节卡滞的问题，锁紧旋钮的螺纹部位采用不锈钢材质，避免长期使用出现锈蚀锁死的情况，底座底部带有四个可调橡胶脚杯，可在不平整的台面上调整水平，保证立柱处于垂直状态，避免镜头光轴倾斜带来的成像畸变。
