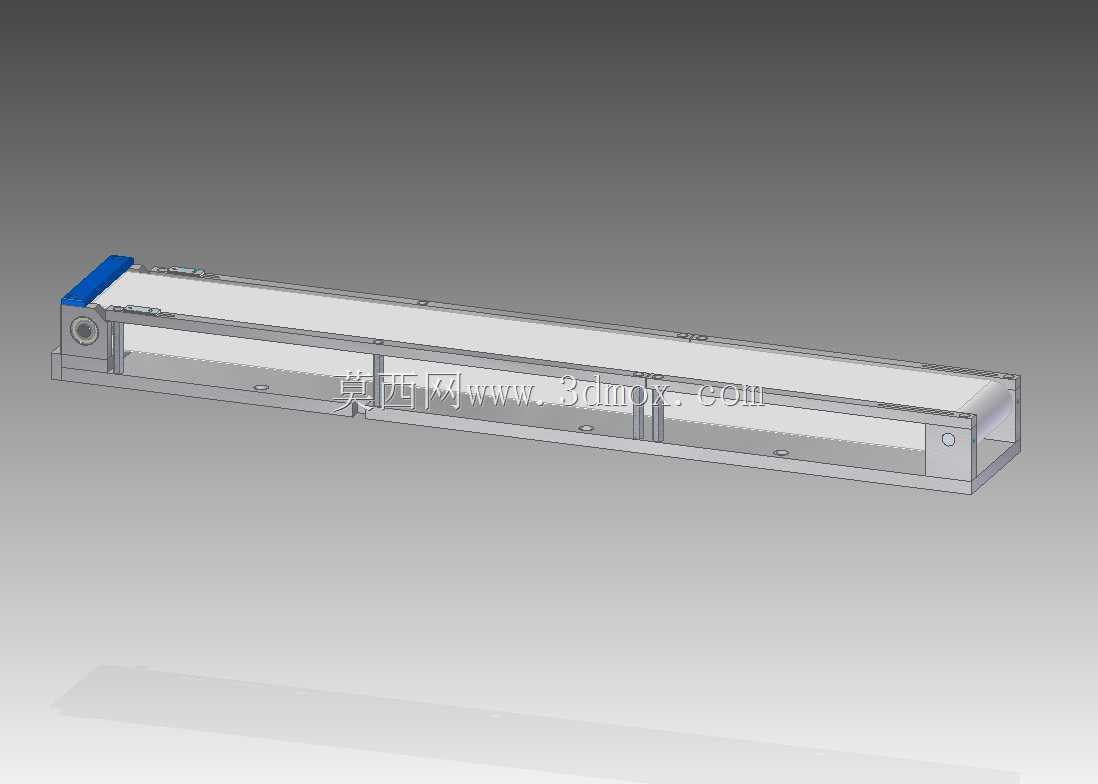

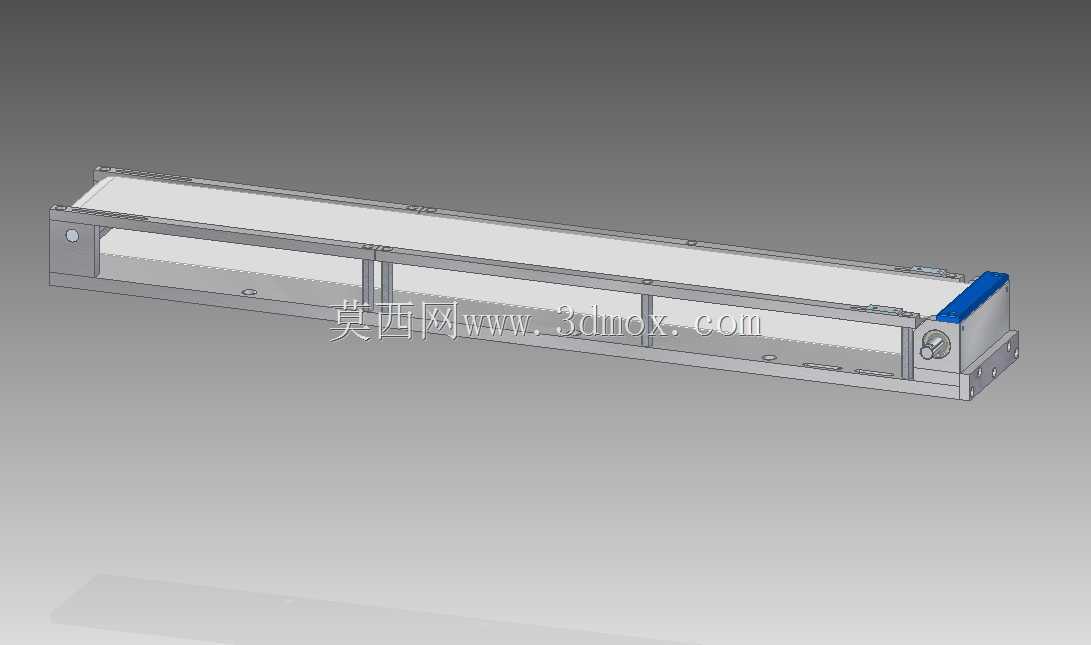

无动力微型皮带输送线结构设计

　　这款无动力微型皮带输送结构，主要面向小尺寸工件的短距离工位转运场景设计，常见于电子元器件组装工位间的工件流转、小型五金件工序间的人工推送传递、实验室小型样件的工位传递等场景，区别于常规长距离重载输送设备，该结构主打小空间内的轻载输送需求，适配安装空间局促、输送载荷不大、无需动力驱动的工位布局需求。从结构设计逻辑来看，整体采用两侧铝型材作为主体承载框架，型材选型兼顾轻量化与结构刚性，框架两端设置从动辊筒，辊筒采用精密车削加工，保证辊面圆柱度误差控制在合理范围，避免皮带运行过程中出现跑偏问题，其中一端辊筒设置张紧调节结构，可通过端部的调节螺钉调整辊筒两端的中心距，实现皮带张紧度的微调，补偿皮带长期使用产生的蠕变伸长量，

　　无需拆解主体结构即可完成张紧调整，降低日常维护的操作难度。皮带选用轻型平皮带，表面平整摩擦力适中，既可以保证工件放置后不会在推送过程中出现打滑偏移，也不会因为摩擦力过大导致工件推送阻力过高，皮带内侧与辊筒接触的面做了防滑处理，避免辊筒与皮带之间出现相对滑动，保证无动力状态下人工推送工件时皮带可以顺畅随动。框架的型材侧面预留了标准T型槽结构，可根据实际安装需求加装侧边挡条、工件定位挡块、光电传感器安装支架等附属配件，无需在型材上额外打孔加工，适配不同工位的定制化改造需求，框架底部设置了多个安装固定孔位，既可以直接通过螺栓固定在工作台台面，也可以搭配可调支撑脚实现独立落地安装，安装边界灵活，可适配不同高度的工位对接需求。从尺寸边界来看，

　　整体结构宽度较窄，长度可根据实际工位间距进行同比例缩放调整，整体高度控制在较低范围，不会占用过多的垂直安装空间，端部的辊筒直径较小，可实现小尺寸工件的平稳过渡，避免工件在端部进出时出现卡滞、掉落的问题。结构设计过程中充分考虑了加工装配的工艺性，所有框架连接件均采用标准紧固件，无特殊定制的异形结构件，加工时仅需对铝型材进行定长切割、端面攻丝即可完成框架加工，辊筒采用标准光轴搭配标准轴承装配，采购与加工成本较低，装配流程简单，普通装配人员按照装配指引即可快速完成整机组装，无需特殊工装辅助。在实际使用场景中，该结构可搭配工位旁的作业台使用，操作人员完成单工序作业后，仅需轻推工件即可通过该输送线将工件传递至下一工位，无需起身传递工件，

　　有效减少工位间的无效动作浪费，提升小批量多工序作业的生产效率，由于无动力结构无需配置电机、调速器等电气元件，整体结构无电气布线需求，可在无供电条件的工位、防爆要求的特殊作业场景下使用，适配性更强。结构设计时也充分考虑了运行的顺畅性，所有辊筒的转动部位均采用密封深沟球轴承，转动阻力小，空载状态下轻轻拨动皮带即可实现整段皮带的顺畅滑动，不会出现卡滞、异响等问题，轴承自带密封结构，可阻挡作业环境中的粉尘、碎屑进入轴承内部，延长结构的无故障使用周期，日常仅需定期清理皮带表面的杂物、检查皮带张紧度即可完成维护，维护成本极低。框架端部设置的蓝色端盖为聚氨酯缓冲材质，可在工件推送至端部时起到缓冲限位作用，避免工件直接撞击金属框架出现磕碰损伤，同时也可避免皮带运行至端部时与框架硬摩擦，延长皮带的使用寿命。
